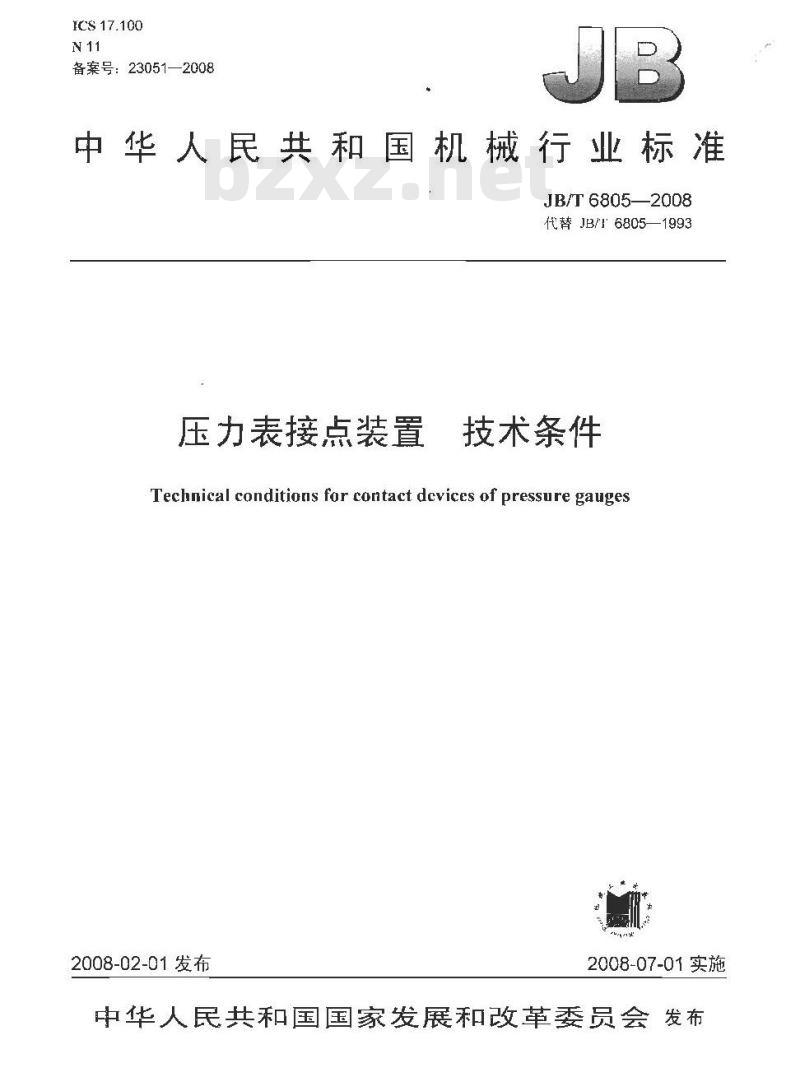

【机械行业标准(JB)】 压力表接点装置 技术条件

ICS 17.100
备案号：23051—2008
中华人民共和国机械行业标准
JB/T68052008
代替JB/6805—1993
压力表接点装置
技术条件
Technical conditions for contact dvices of pressure gauges2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前育

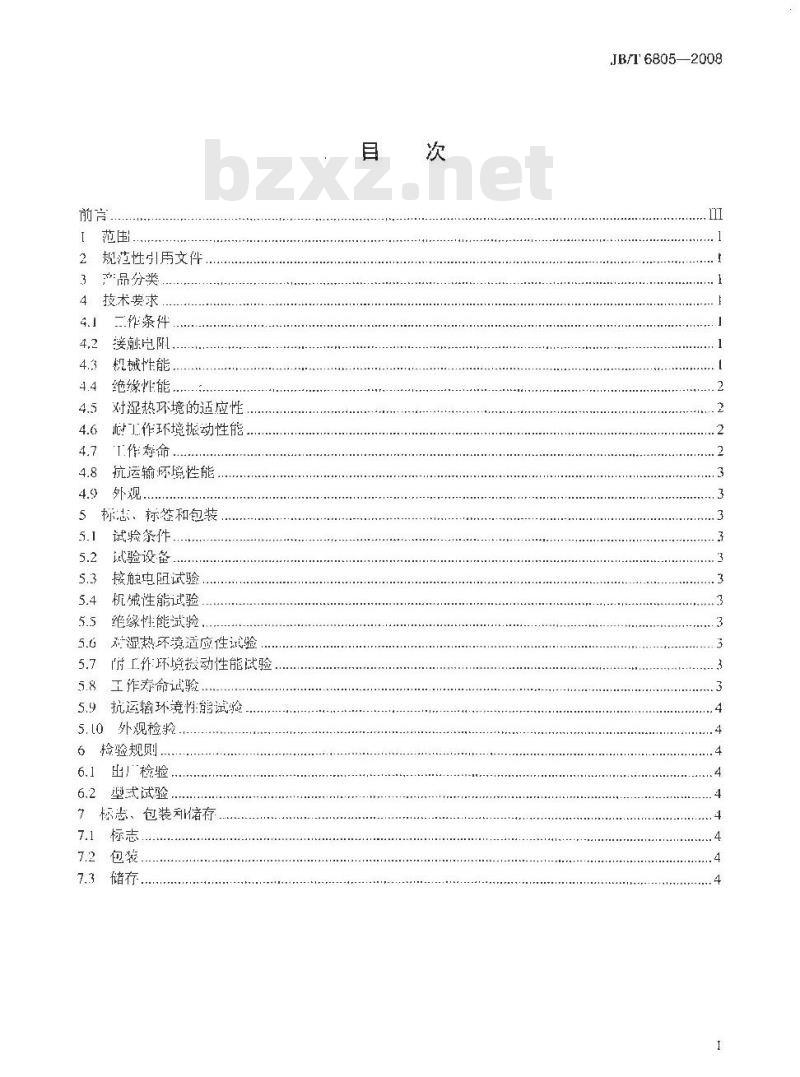

规范性引用文件
产品分类
4技术要求
二作条件....
接融宽阳
机械性能，
绝缘性能，
对湿热环境的适应性
慰工作环境振动性能
作寿命
抗运输坏境性能
外观，
5标志，标签和包装
试验条件
试验设备
接触中阻试验
机械性能试验
绝缘性能试验
对湿热环境适应性试验
肯工作环境摄动性能试验
工作寿命试验
5.9抗运输环镜性能试验
5.10外观检验
6检验规则..
6.1出厂检验
型式试验
标志、包装利储存
JB/T6805—2008

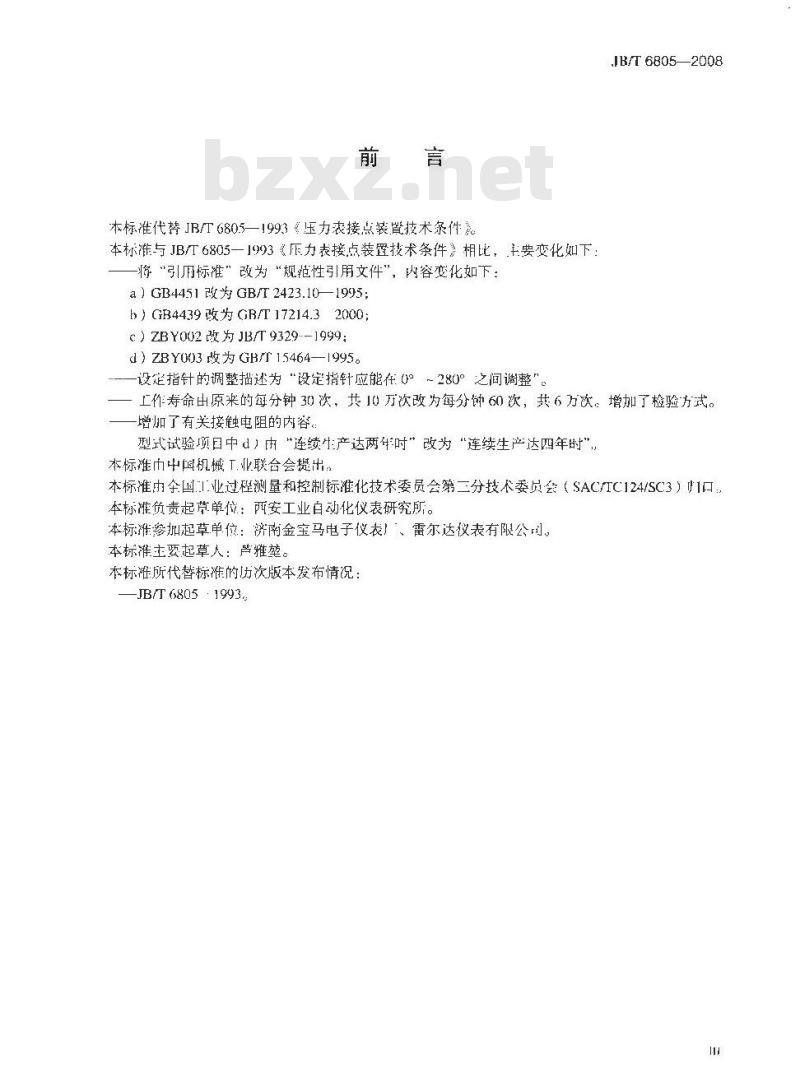

本标准代替JB/T6805—1993《压力表接点装置技术条件》本标准与JB/T6805一1993《压力表接点装置技术条件》相比，主要变化如下：一将“引用标准”改为“规范性引用文件”，内容变化如下：a）GB4451改为GB/T2423.10—1995;b）GB4439改为GB/T17214.32000;）ZBY002改为JB/T9329--1999:
d）ZBY003改为GH/T15464—1995。-设定指针的调整描述为“设定指针应能在0°～280°之间调整\。IB/T 68052008
工作寿命由原来的每分钟30次，共10万次改为每分钟60次，共6方次。增加了检验方式。增加了有关接触电阻的内容。
型式试验项目中d】由“连续生产达两件时”改为“连续生产达四年时”，本标准巾中国机械T.业联合会提出：本标准中全国1业过程测量和控制标准化技术委员会第三分技术委员会（SAC/TC124/SC3）1口：本标雅负责起草单位：西安工业自动化仪表研究所。本标雅参加起草单位：济南金宝马电子仪表厂、雷尔达仪表有限公司，本标谁主要起草人：芦雅堃。wwW.bzxz.Net
本标准所代替标准的历次版本发布情况：JB/T 68051993.

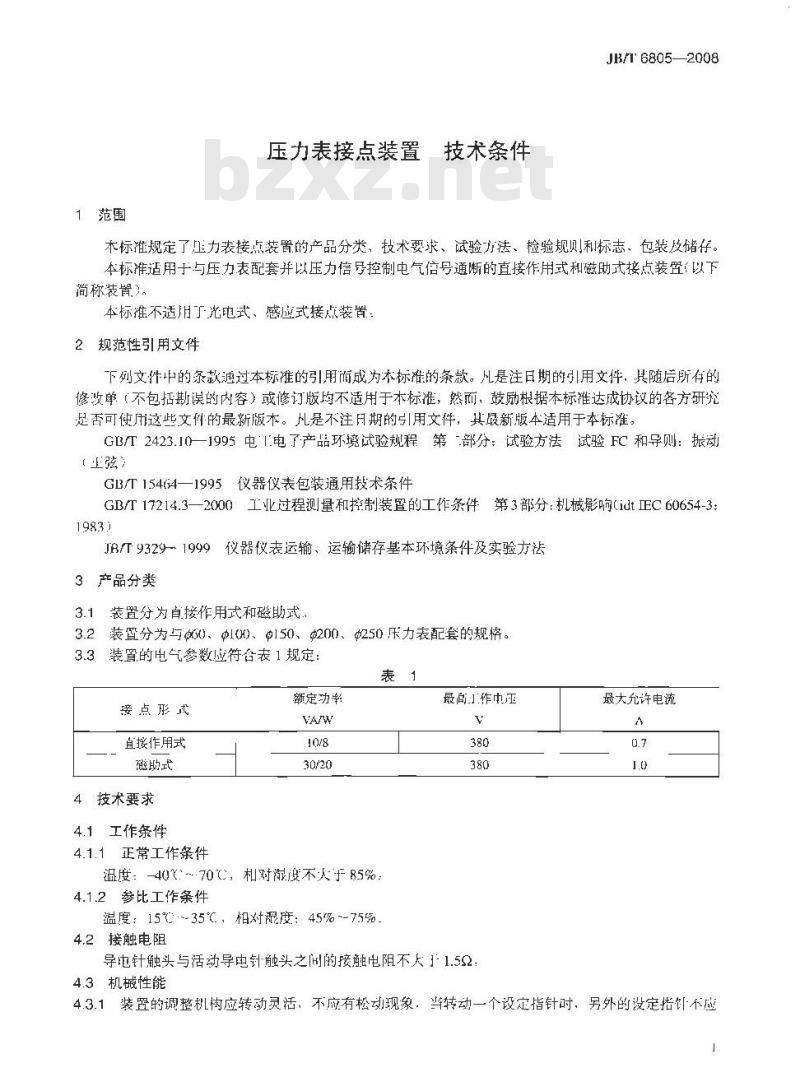

1范围
压力表接点装置
技术条件
JB/T6805—2008
本标准规定了压力表接点装置的产品分类，技术要求、试验方法、检验规贝利标志、包装及储存。本标准适用于与压力表配套并以压力信号控制电气倍号通断的直接作用式和磁助式接点装置（以下简称装置
本标准不适用了光电式、感应式接点装置2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所存的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T2423.10一1995电1电了产品环境试验规程第-部分：试验方法试验FC 和导则：振动（弦）
GB/T154(4—1995仪器仪表包装通用技术条件GB/T17214.3一2000工业过程测量和控制装置的工作条件第3部分：机械影响(idt正C60654-3:1983)
JB/T93291999仪器仪表运输、运输储存基本环境条件及实验方法3产品分类
3.1装置分为自接作用式和磁助式。3.2装置分为与、@100)、50、200、250压力表配套的规格。3.3装置的电气参数应符合表1规定：表
接点彤式
直接作用式
磁助式
4技术要求
4.1工作条件
4.1.1正常工作条件
额定功率
温度：-4070，和对度不人于85%：4.1.2参比工作条件
温度：15℃35℃，相对混度：45%~75%4.2接触电阻
最高作中压
导电针触头与活动导中针触头之涵的接触电阻不11.524.3机械性能
最大允许电流
4.3.1装置的调整机构应转动灵活，不应有松动现象．当转动一个设定指针时，另外的设定指针不应JB/T6805—2008
有随动现象，装置的结构示意见图1.底座：
下限导电销：
3—下限议定针：
下限润动计：
5——上限活动计：
6—.-上限设定针
一上限导电针：
[线螺钉。
安装孔
4.3.2设定指针应能在0-280°之间调整：在设定指针的调整范围内：a）设定指针未端的径向变化量应不大于1.5mmb）活动导电针术端的轴向变化量应不大于immC）设定指针在调整范固内任意位置处，设定指针触头与导电针触头的接触点距各触头端点应不小于Imum。
4.4绝缘性能
装置的两设定指针间、设定指针及导电针分别对地之间：a）绝缘电阻应不小于20MQ：
b）绝缘强度应能承受45Hz65Hz的正弦波电压2kV历时1min的耐H试验，漏电流不大下0.5mA：不出现飞弧利击穿现象.4.5对湿热环境的适应性
装置在温度为40℃二2℃，相对湿度为91%·~95%的环境条件不经48h试验后：a）设延指针间、设定指针及导电针对地之问的绝缘电阻不小7：1.5M，绝缘独度在1.6kV正弦电压下历时Imin，测试端不应出现飞弧和击穿现象b）绝缘件不应出现胀裂和变形。4.6耐工作环境振动性能
磁助式及直接作用式装置应能分别承受GB门T17214.3中所规定的，振动等级为V.H.4及V.H.3级的振动，振后其机械性能不应变化，4.7工作寿命
装置在额定的功率条件下，应能承受6方次的闭合断开循环试验。2
4.8抗运输环境性能
JB/T 6805—2008
装置在运输包装条伴下，成能承受JB/T9329基本环境条件中规定的连续冲击和跌落高度为2501mm的试验
4.9外观
4.9.1游丝应平整、间距均句、焊接点光滑牢固、4.9.2装置装接牛固：不应有松动现象，接触处无损伤，4.9.3镀层均匀，无斑点和脱落。4.9.4绝缘件应无断裂利损伤：
4.9.5铭牌字迹清晰、无缺陷，
5标志、标笠和包装
5.1试验条件
按4.12参比1作条件。
注：出！验验可以不在参比温度条件进行，但在参比工作条件下仪表仍应符合4.2~4.4的规定5.2试验设备
能满足装置最高上作电压和最大允许电流的电源，能产生500V直流电势精度为3%的绝缘电阻测试仪：能施加2kV以上试电压的绝缘强度试验台，精度为0.1%的直流低电阻测试仪，游标分度值为0.(02mm的游标卡尺，能满足寿命试验的专用寿命试验台，专用同轴测试台5.3接触电阻试验
在设定针调整范围内，用直流低电阻测试仪测量接触电阻，应符合4.2的规定，5.4机械性能试验
5.4.1转动调整机构，手感各旋报应灵活并观察各指针转动情况，应符合4.3.1的规定5.4.2将装置安装在专用的同轴测试台上测试台上标有不同半径的弧线，然后转动调整机构，观察设定指针的调整范团，并在设定指针调整范围内：a）分别取下（上）限设定指针起始点（终点）偏离25”个点，135：一个点，270″一个点：各取三点，沙量各设定指针端部的径向变化量：应符台4.3.2a）的舰定。b）在设定范围内的任意处，使导电针紧靠在设定指针上，轻抬导电针（不得使其发生变形，测量导电针轴问变化景：应符合4.3.2b）的规定。C在b）试验的同时，测量两触头的接触点距各触头端点的距离，应符合4.3.2c）的规定，5.5绝缘性能试验
按4.1.2规定的坏境条件，川500V绝缘电阻测试仪测绝缘电阻，再接人绝缘强度试验台测绝缘强度，试验时电压应中零平稳地【.升到2kV，保持Imin后，将试验电压平稳地降至零，切断电源，结果应符合4.4的规定。
5.6对湿热环境适应性试验
将装置置于湿热试验箱内，使箱内温度和相对湿度分别控制在40℃±2℃和91%95%范内：保持48h.后，在箱内按5.5的方法做绝缘性能试验，应符合4.5的规定。5.7耐工作环境振动性能试验
将装置按照正常安装方式·乃有足够刚度的安装板和夹具装在振动台上，使装置在一个相首的轴线上依次进行振动试验，试验采用定频试验：试验频率10Hz~55Hz，位移幅值对直接作用式与磁助式分别为0.075mm和0.15mm，试验时问每方向30min：耐久性试验频率按GB/2423.10规定确定：试验后按5.4及5.10进行检验。
5.8工作寿命试验
将装暨安装在专用的寿翁试验台上，在额定的功率条件下：逆以最大允许电流量，用灯光！或峰鸣：JB/T 6805—2008
指示，按每分钟60次的频率进行累积次数为6万次的闭合断开循环试验，试验后测试，触点闭合时灯光点亮无闪烁（或蜂鸣南连续稳定），断开时灯光灭（或蜂鸣停）5.9抗运输环境性能试验
装胃须按4.8要求及JB/T9329中相应的试验方法进行试验，试验后按5.4及5.10进行检验5.10外观检验
对接部位，用镊子轻轻摇动。其余目测进行，应符合4.9的规定，6检验规则
6.1出厂检验
6.1.1检验项目
装置应按本标准4.2、4.3、4.4、4.9规定逐台进行检验6.1.2判定规则
被检装置只有在按6.1.【要求检验合格后，则判该装置合格，合格产品附有合格证方能出厂，否则，则为不合格产品，不会格产品不得出厂：6.2型式试验
6.2.1试验项目
在下列任一情况下，装置须按本标准所有技术条件要求进行型式试验：a）新产品试制楚型：
b）当设计、工艺、材料等方面有变更时：）俘产一·年以上，再次恢复生产时；）连续生达四年时。
6.2.2抽样
装置在6.2.1a)、b）两种情况下，应在试制的样品中征取三台作为受试产品：装置在6.2.l）、d两种情况下，应从生产的产品中随机轴取四台作为受试产品6.2.3判定规则
被检样本只有在每台均符合规定的试验项日要求时，该项型式试验逆过，若有一台产品：只要山现一个项门不符合要求时，对a)、b）两项为试验不通过，对e）、l）两项须加倍抽取样本对不合格项目行试验。试验后只有在所有受试产品均符合试验项要求后，型式试验通过。否则，型式战验不予通过，
7标志、包装和储存
7.1标志
7.1.1装置的铭牌上应标明：
a）制造广名或商标：
b）电气参数：
7.1.2装置的使用说明书和外包装应标有产品编号及名秘，7.2包装
装置的包装成符台GB/T15464的规定，其中防护美型由制造厂白行规定7.3储存
装置应储存在通风良好干燥且无腐蚀性气体的空内4
