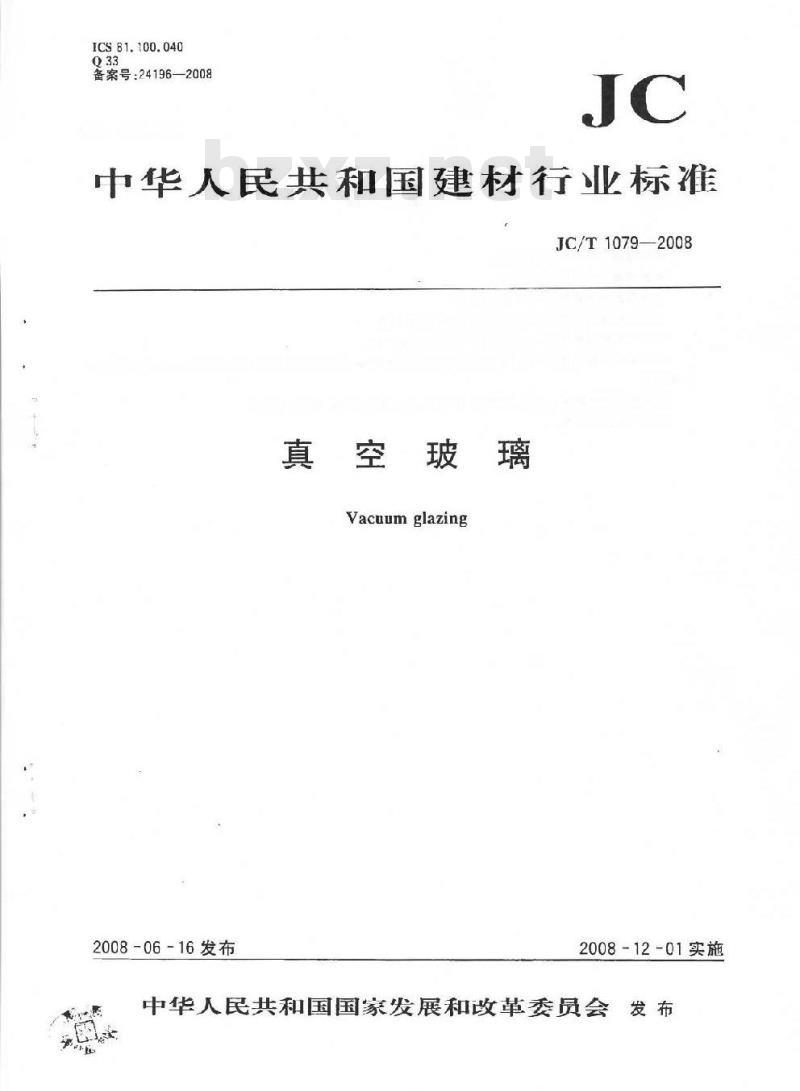

【建筑材料行业标准(JC)】 真空玻璃

ICS81.100.040
备案号：24196—2008
中华人民共和国建材行业标准
JC/T1079—2008
真空玻璃
Vacuum glazing
2008-06-16发布
2008-12-01实施

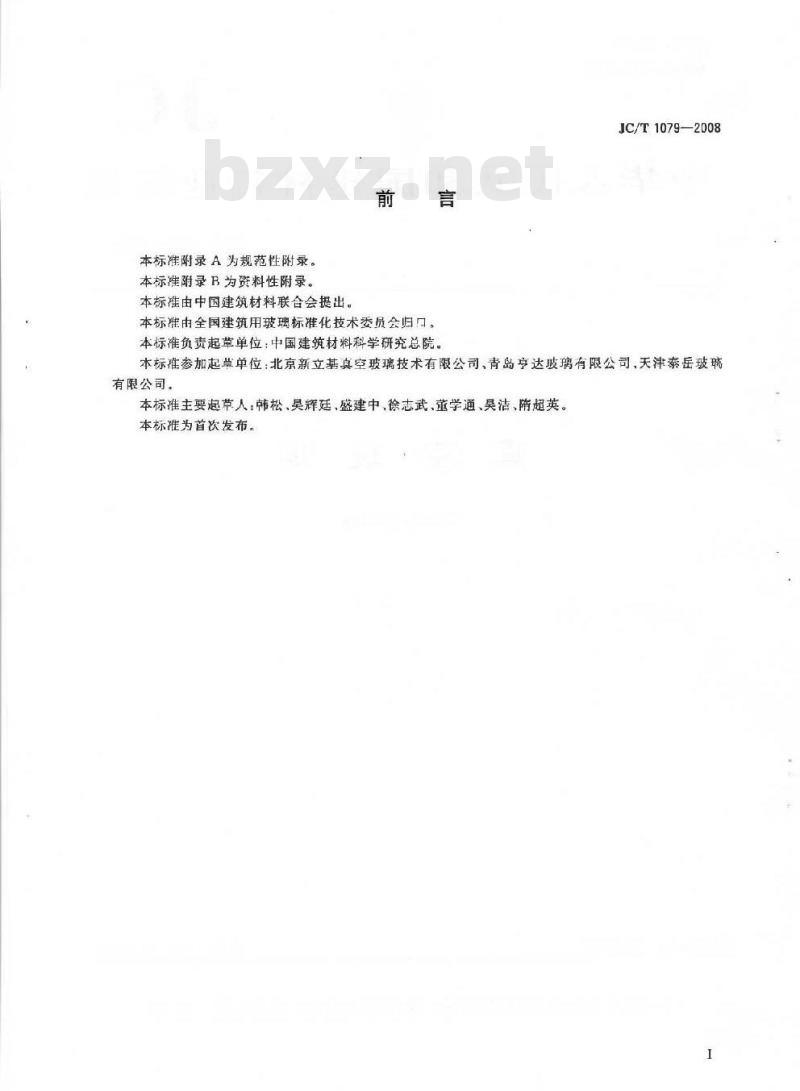

中华人民共和国国家发展和改革委员会发布本标准附录A为规范性附录。
本标准附录B为资料性附录。
本标由中国建筑材料联合会提出。前
本标准由全国建筑用玻璃标准化技术委员会归口。本标准负责起草单位：中国建筑材料科学研究总院。JC/T1079—2D08
本标准参加起草单位：北京新立基真空玻璃技术有限公司，青岛亨达玻璃有限公司、天津泰岳玻璃有限公司。
本标推主要起草人：韩松、昊辉廷、盛建中，徐志武，董学通、昊洁、荫超英。本标推为首次发布。

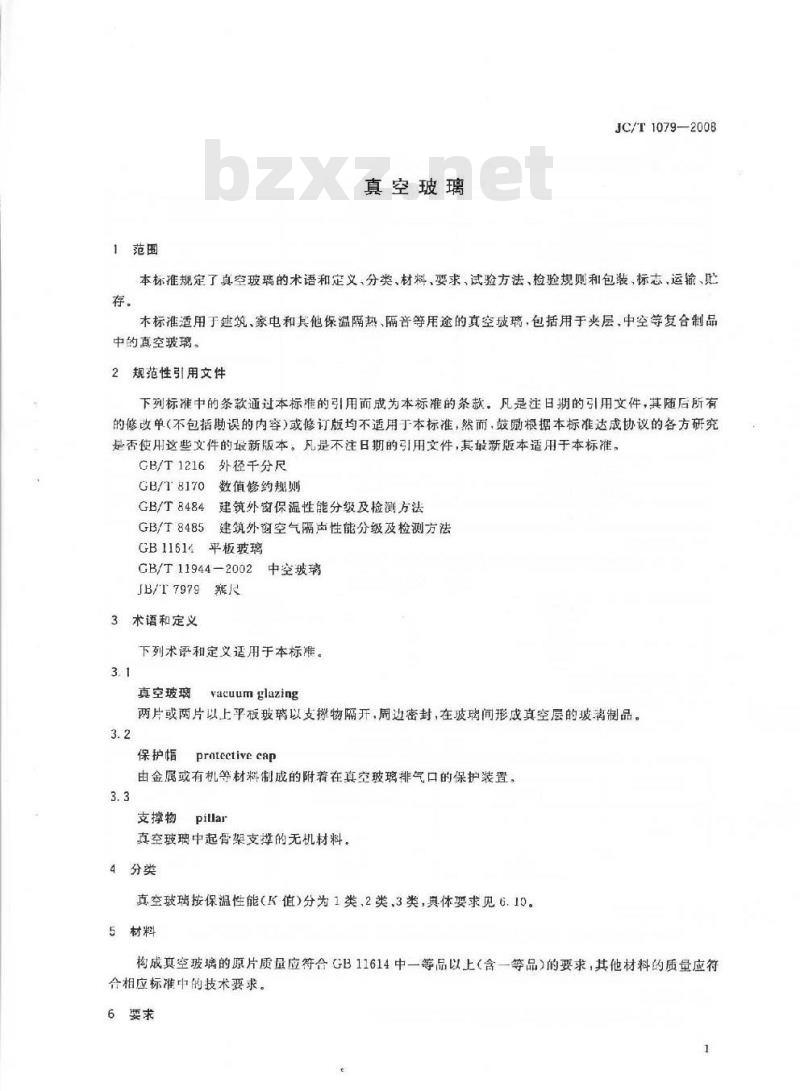

1范围
真空玻璃
JC/T1079—2008
本标准规定了真空玻璃的术语和定义、分类、材料、要求、试验方法、检验规则和包装、标志、运输、此存。
本标准适用于建筑、家电和其他保温隔热、隔音等用途的真空玻璃，包括用于夹层，中空等复合制品中的真空玻璃。
2规范性引用文件
下列标准中的条款通讨本标难的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的坡新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1216外径千分尺
GB/T8170
GB/T 8484
数值修约规则
建筑外窗保温性能分级及检测方法GB/T8485
建筑外窗空气隔声性能分级及检测方法GB1161平板玻璃
GB/T11944—2002中空玻璃
JB/T7979襄尺bzxZ.net
3术语和定义
下列术语和定义适用于本标准。3.1
真空玻璃
vacuum glazing
两片或两片以上平板玻璃以支撑物隔开，周边密封，在玻璃间形成真空层的玻璃制品。3.2
保护垢pratectivecap
由金属或有机等材料制成的附着在真空玻璃排气口的保护装置。3.3
支撑物pillar
真空玻中起骨架支撑的无机材料。4分类
真空玻璃按保温性能（K值）分为1类，2类3类，具体要求见6.10。5材料
构成真空玻璃的原片质量应符合GB11614中一等品以上（含一等品）的要求，其他材料的质量应符合相应标准中的技术要求。
6要求
JC/T10792008

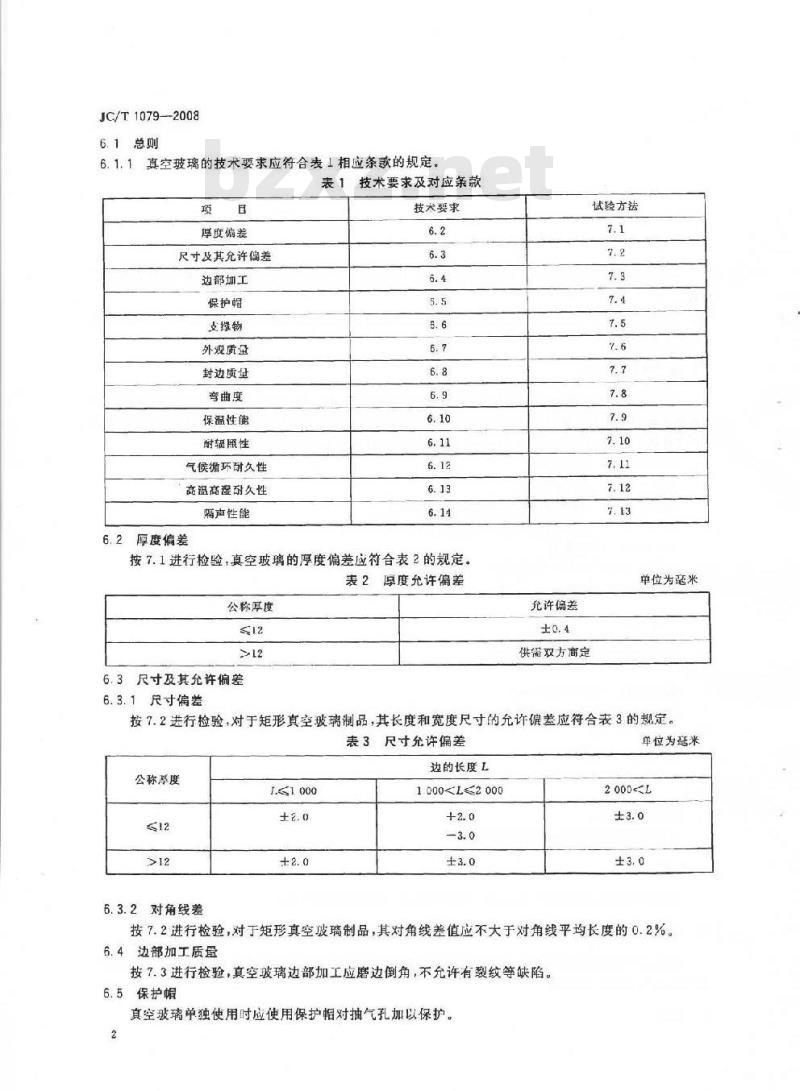

6.1总则
真空玻璃的技术要求应符合表1相应条款的规定6.1.1
表1技术要求及对应条款
厚度偏差
尺寸及其允许偏差
边部加工
保护帽
支接钩
外观质量
封边质量
弯曲度
保温性能
耐辐照性
气候循环耐久性
高温高湿耐久性
隔声性能
6.2厚度偏差
技术要求
按7.1进行检验，真空玻璃的厚度偏差应符合表2的规定。表2厚度允许偏差
公称厚度
6.3尺寸及其允许偏差
6.3. 1 尺寸偏差
充许偏差
试验方法
单位为毫米
供需双方商定
按7.2进行检验，对于矩形真空玻璃制品，其长度和宽度尺寸的允许差应符合表3的规定。表3尺寸允许偏差
公称厚度
6.3.2对角线差
边的长度L
1000≤2000
单位为离米
按7.2进行检验，对于矩形真空璃制品，其对角线差值应不大于对角线平均长度的0.2%。6.4边部加工质量
按7.3进行检验，真空玻璃边部加工应磨边倒角，不允许有裂纹等缺陷。6.5保护帽
真空玻璃单独使用时应使用保护帽对抽气孔加以保护，2
按7.4进行检验，真空玻璃保护指的高度及形状由供需双方商定。6.6支撑物
JC/T1079-2008
按7.5进行检验，支撑物应以方阵的形式均勾排列。支撑物的排列质量应满足表4的规定。表4支撑物的排列质盘
缺陷种类
6.7外观质量
质负要求
连续缺位不充许，非连续性缺位每平来不允许超过9个不允许
每平米不允许超过3个
按7.6进行检验，外观质量应满足表5的规定。表5真空玻璃的外观质量
缺陷神类
内面污迹
宽度在c.1mm以下的轻微划伤，长度≤100mm时，每平米面积允许存在4条宽度在0.1mm~1mm的划伤，长度<100mm时，每平米面积允许存在4条每片被璃每米边长上允许有长度不超过10mm、自玻璃边向玻璃板表面延伸深度不超过2mm、自板面向玻璃厚度延仲深度不超过1.5mm的爆边1个。不充许
不允许
6.8封边质量
按7.7进行检验，封边后的熔封接继应保持饱满、平整，有效封边宽度应≥5mm。6.9弯曲度
按7.8进行检验，弯曲度应满足表6的规定。表6真空玻璃弯曲度
玻璃厚度d（mm）
6.10保温性能（K值）
弓形弯曲度
供备双方商定
按7.9进行检验，1类、2类、3类真空玻璃的保温性能（K值）应分别符合表7的规定。表7真空玻璃的分类要求
6.11耐辐照性
按7.10进行试验，样品试验前后K值的变化率应不超过3%。6.12气候循环耐久性
K值[W/m2·K)J
1.02.0按7.11进行试验，试验后，样品不允许出现炸裂，试验前后K值的变化率应不超过3%。6.13高温高湿耐久性
按7.12进行试验，试验后，样品不允许出现炸裂，试验前后K值的变化率应不过3%。3
JC/T1079—2008
6.14隔声性能
按7.13进行试验，隔声性能应≥30dB。7试验方法
7.1厚度测定
以制品为试样，使用符合GB/T1216规定的外径千分尺或具有相同精度的仪器，在距玻璃板边15mm内的四边中点测量。测量结果的算术平均值即为其厚度值，并按照GB/T8170修约到小数点后一位。
7.2尺寸及允许偏差测定
以制品为试样，用最小刻度为1mm的钢卷尺或钢直尺测量。7.3边部加工质量
以制品为试样。在良好的自然光及散射光照条件下，在距试样正面约600mm处进行目视检查。7.4保护帽
同7.3试验方法。
7.5支撑物
同7.3试验方法。
7.6外观质量
以制品为试样。在良好的自然光及散射光照条件下，在距试样正面约600mm处进行目视检查。缺陷大小用最小刻度为0.5mm的钢直尺测最或读数显微镜进行测量。7.7封边质量
以制品为试样。在良好的自然光及散射光照条件下，在距试样正面约600mm处进行口视检查。有效封边宽度用最小刻度为0.5mm的钢直尺或卡尺进行浏量。测量距离自试样外边边缘开始至试样内的封边末端。如图1所示。
有效封边宽度，单位为旁米。
图1真空玻璃有效封边测量示意图7.8弓形弯曲度的测蛋
将试样在室湿下放置1h以上，测量时把试样垂直立放，并在其长边下方的1/4处挚上2块垫块。用一金属线水平紧贴制品的两边或对角线方向，用符合JB/T7979的塞尺测量直线边与玻璃之间的间隙，并以弧的高度与弦的长度之比的百分率来表示弓形时的弯曲度，如图2和图3所示。马形变形
一真空玻璃的长或对角线长。
长或宽
二分之一的长或宽；
3四分之一的长或宽：
4---—致大100mm
7.9保温性能
图2真空玻璃弓形变形示意图
图3弯曲度测量时的支撑示意图
JC/T1079—2008
试样为与制品相同材料，相同厚度、相同工艺条件下制备的1块1000mm×1000mm平型真空玻璃样品。
按照GB/T8484进行测量。也可按照本标准附录A中的方法进行测量。当进行型式试验或仲裁试验时应使用GB/T8484进行测量。7.10耐辐照性
7.10.1试样为与制品相同材料、相同厚度、相同工艺条件下制备的2块510mm×360mm平型真空玻璃样品。
7.10.2试验用仪器设备、条件、步骤与GB/T11944-2002中第6.5条的要求相同，但紫外线照射时间为200h。每块试样在辐照前后均应测量K值。K值的变化率为辐照前后K值的差的绝对值与辐照前K值的百分比。
JC/T1079—2008
7.11气候循环耐久性
7.11.1试样为与制品相同材料、相同厚度、相同工艺条件下制备的2块510mm×360mm平型真空玻璃样品。
7.11.2按GB/T11944一2002中第6.6条的要求进行检测，每块试样在试验前后应测量K值。K值的变化率为试验前后K值的差的绝对值与试验前K值的百分比。7.12高温高湿耐久性
7.12.1试样为与制品相同材料，相同厚度、相同工艺条件下制备的2块510mm×360mm平型真空玻璃样品。
7.12.2按GB/T11944一2002中第6.6条的要求进行检测，每块试样在试验前后应测量K值。K值的变化率为试验前后K值的差的绝对值与试验前K值的百分比。7.13隔声性能
试样为与制品相同材料、相同厚度，相同工艺条件下制备的1块1000mm×1000mm乎型真空玻璃样品。
隔声性能按照GB/T8485的规定进行测定。8检验规则
8.1检验分类
检验分出厂检验和型式检验。
8.1.1出厂检验
检验项目为厚度、尺寸、支撑物、外观质量、封边质量、弯曲度、保温性能（K值）。8.1.2型式检验
检验项目为本标准规定的全部技术要求。有下列情况之一时，应进行型式检验a）新产品或老产品转厂生产的试制定型鉴定，b）试生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c正常生产满2年时
d）产品停产半年以上做复生产时e）出厂检验结果与上次型式检验结果有较大差异时：f）质量监督部门提出进行型式检验的要求时。8.2组批与抽样
8.2.1组批
同一原片材料、同一工艺条件下生产的真空玻璃制品应组成批。8.2.2抽样
8.2.2.1进行厚度、尺寸、支撑物、外观质量、封边质量、弯曲度的检验时，抽样数量见表8。表8抽样表
批量范围
50~150
抽样致
合格判定数
单位为块
不合格判定效
8.2.2.2进行保温性能、耐辐照性、气候循环耐久性、高温高湿耐久性、隔声性能检验时，应采用与制品相同材料、相同厚度和相同工艺条件下制备的试样，试样数量应符合试验方法中各相应条款的要求。8.3判定规则
JC/T1079—2008
8.3.1进行厚度、尺寸、支撑物、外观质量、封边质量，弯曲度检验时，如不合格品数小于或等于表8中的合格判定数，该项目合格：如不合格品数超过表8中的不合格判定数，则认为该批产品的该项目不合格。
8.3.2进行保温性能、气候循环耐久性、高温高湿耐久性、隔声性能检验时，样品全部满足要求为合格，否则该项目不合格。
8.3.3进行耐辐照性检验时，样品全部满足要求，该项目合格；如两块样品均不合格，则该项目不合格；如果有一块样品不合格，可另取两块备用样品重新试验，如仍出现不合格品，则该项目不合格，否则该项目合格。
8.3.4全部检验项目中，如有一项不合格，则认为该批产品不合格。9包装、标志、运翰和贮存
9.1包装
产品应用集装箱或木箱包装。每块玻璃应用塑料袋或纸包装，玻璃与包装箱之间用不易引起玻璃划伤等外观缺陷的轻软材料填实。应采用轻软材料对保护帽加以保护。9.2包装标志
包装标志应符合国家有关标准的规定，应包括厚度、厂名、厂址、商标，规格、数量、生产日期、批号、执行标准，且应标明“朝上、轻搬正放、小心破碎、防雨怕湿”等字样。9.3运输
运输时，产品应竖直放置，长度方向应与车辆运动方向相同，应有防雨措施。9.4贮存
产品应坚直放置贮存在干燥的室内。JC/T1079—2008
A.1试验原理
附录A
（规范性附录）
真空玻璃保温性能测量方法
本方法通过直接测量真空玻璃中心部位的热导值，然后通过公式换算出真空玻璃的保温性能K值。真空玻璃热导为辐射热导、支撑物热导和残余气体热导之和。合格的真空玻璃产品，其残余气体热导应可忽略不计，
真空玻璃热导的测量采用热流法原理，其热导值的测量采用真空玻璃热导仪，选用一个正方形的高热导金属材料做测量头，其面积等于相邻四个支撑物所围成之正方形面积，测量头各点温度可视为均匀的。测量原理如图A.1所示。
真空玻璃C，
同心缓冲嘴离区
涮盐头（g）
冷板（T,）
热板（Tg）
图A.1热导仪测量原理图
支据物
同心冲隔高区
标准板（C.）
测量头的上表面紧贴真空玻璃样品，下表面紧贴一片已知热导为C标的标准板，再下是一块带加热控温器的金属版（称为热板），它的温度被控制在T特。真空玻璃样品的另一侧足带有制冷器的金属平板（称为冷板），其温度控制在T。T高于工，于是热流从热板向上，经标准板、测量头再经被测样品，最后热流到达冷板。
热平衡后，热流恒定，测量头的温度稳定在司。由于热流通道上各部件是申联的，它们的温差降与它们的热阻成正比，和热导成反比。样品上的温差降为（T一工），标准板的温差降为（T一Ta）。因而得出：
式中：
Ca (T栋-TH)CE/T-TA）...
真空玻璃的热导测量值，单位为W/(m.K)：C
一标准板的热导值，单位为W/(m2.K)；T—热板的温度，单位为K；
一测量头的温度，单位为K；
工本——冷板的温度，单位为K。A2试验条件
环境温度：22℃士2℃，环境相对度：20%~75%。A3试样
试样为与制品相同材料、相同厚度、相同工艺条件下制备的1块1000mm×1000mm的试样。A.4试验装置
热导仪分为两个单元，分别放在被测样品两侧。（见图A.2）一冷板；
一待测真空玻璃样品
一测直板；
4—标堆板；
热板、
图A.2热导仪结构图
JC/T1079—2008
真空玻璃样品2的上面是冷板1.它是山一块150mm×150mm的铝板或其他高热导材料加制冷器构成，其温度应保持在工
热板5也是用铝板或其他高热导材料制成，面积为150mm×150mm，内部有加热装置，其温度应保持在T，测量板3由测量头及其外侧隔离环合成，其俯视图由图A3所示。其总面积也是150mm×150mm，测量头为正方形，
外围保护板
虚线所示为其
同心缓冲限
测量头
图A.3测量板俯视图
别量有效面积
空气间隐
图A.3中虚线所示区域为测量有效面积区域，其形状为正方形，边长为真空玻璃中支撑物的问距。9
JC/T1079—2008
若测量不同支撑物间距的真空玻璃样品，只要更换具有相应有效面积的测量板即可。测量有效面积等于四个相邻支摔物所构成正方形面积，测量头周围设多重同心绥冲隔离环，之间有空气间隙以避免外界对测量头的影响，使T稳定。测量头及隔离环均采用高热导材料铜或铝制成。仪器的测量误差应在士5%以内。A.5试验程序
A.5.1真空玻璃的热导的测量，CA.5.1.1先将真空玻璃热导测量板放人标准板上方，然后将真空玻璃样品放人冷板与测量头之间。测量头距试样边部的距离应大于50mm。A.5.1.2将冷板的温度设为10℃，热板的温度设为40℃，加热测量头使其温度达到规定的值。冷板、热板和测量头的温度应稳定在士0.01℃内。A.5.1.3待仪器稳定后，记录此时仪器热导示值即C和测量头的温度T。A.5.2真空玻璃辐射热导的测量，C短射A.5.2.1将真空玻璃热导测量板更换为真空玻璃辐射热导测量板，重复A.5.1.1和A.5.1.2的步骤。A.5.2.2待仪器稳定后，记录此时仪器热导示值即Cm，A.5.3数据处理
A.5.3.1实际测量值的修正
真空玻璃热导的实际测量值应按照公式（A.2)进行修正，得到修正后的真空玻璃热导值CCg=（Cm—Cag）+C（272/[(T做+T)/2+2737)式中：
-真空玻璃的热导测量值，单位为W/m2，K)Cm射一一真空玻璃的射热导测量值，单位为W/Cm2.K）C——修正后的真空玻璃热导，单位为W/(m.K）；T
一测量头的温度，单位为℃；
T等—冷板的温度,单位为℃。
注：Cm应按GB/T8170修约到小数点后两位。A.5.4K值与真空玻璃热导值的换算公式K = 1/(1/8. 7+ 1/C# +1/23)
式中：
K真空玻璃传热系数值，单位为W/m2·K）；Cm
一为真空玻璃的热导值，单位为W/(m：K);注：K值应按GB/T8170修约到小数点后两位。10
.(A.2)
.(A.3)
