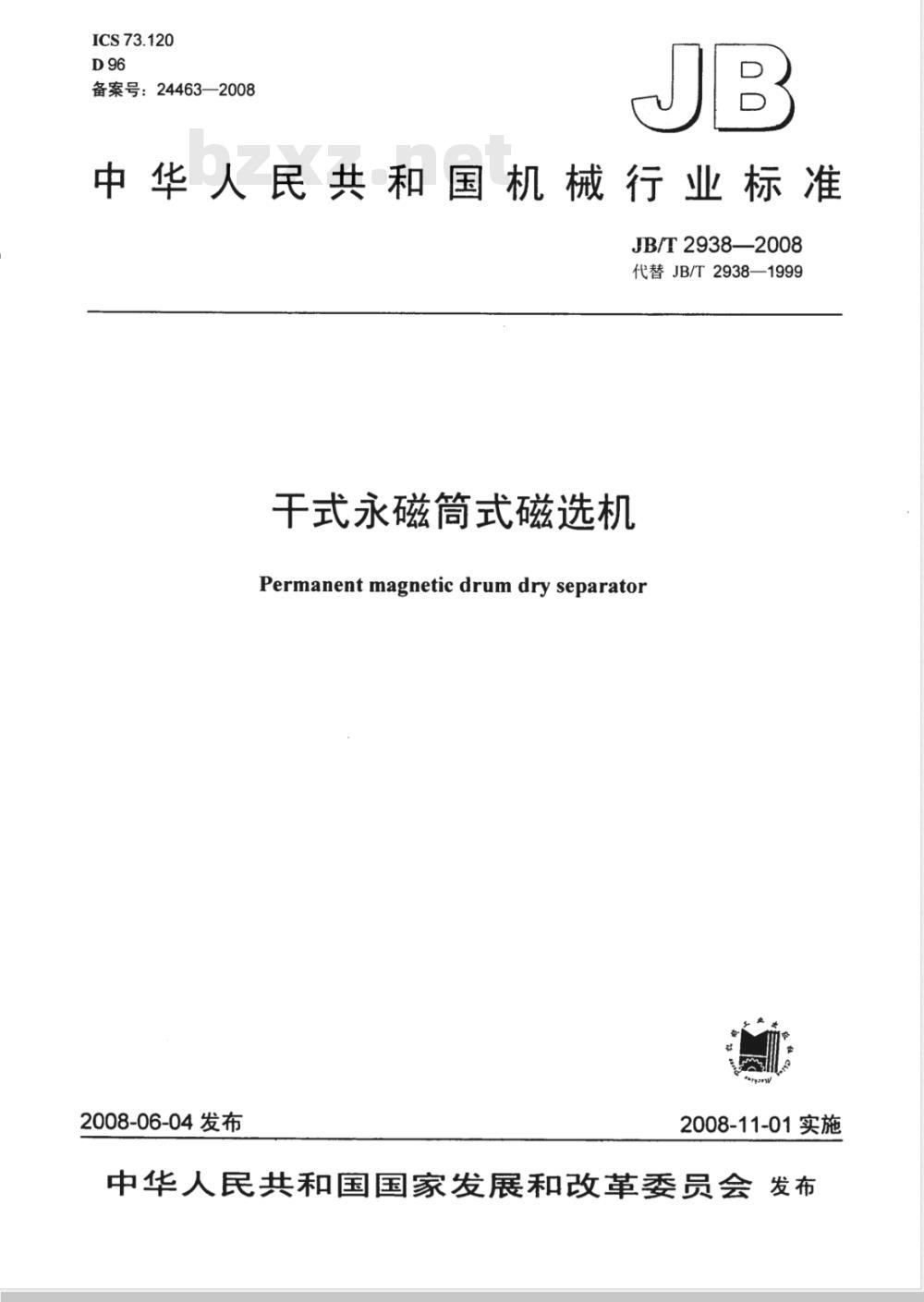

【机械行业标准(JB)】 干式永磁筒式磁选机

ICS73.120
备案号：24463—2008
中华人民共和国机械行业标准　JB/T 2938—2008
代替JB/T2938—1999
干式永磁简式磁选机
Permanent magnetic drum dry separator2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言

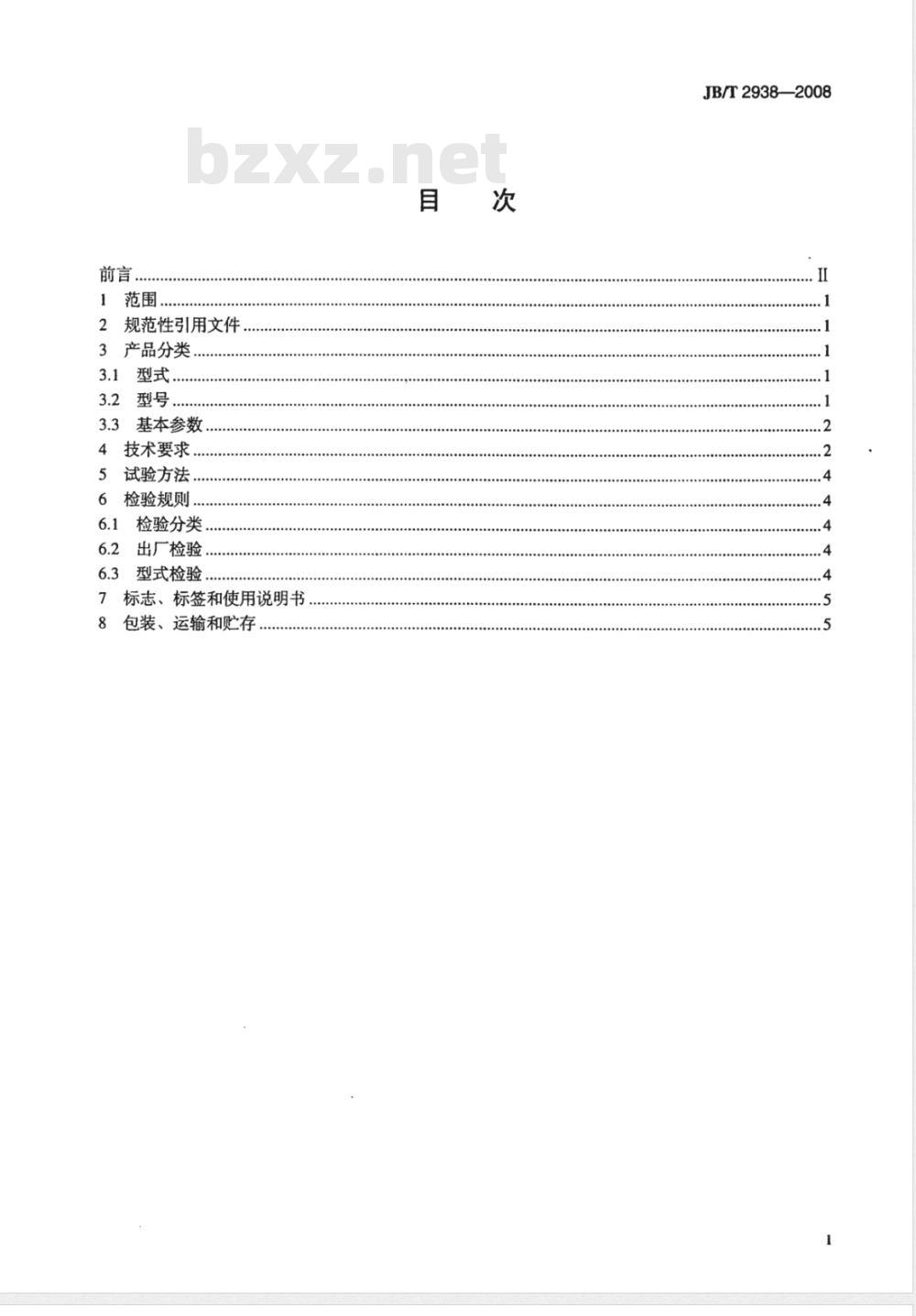

规范性引用文件
3产品分类，
3.1型式.
3.3基本参数.
4技术要求，
试验方法
检验规则
6.1检验分类..
6.2出厂检验..
6.3型式检验..
7标志、标签和使用说明书
包装、运输和贮存
JB/T2938—2008
JB/T2938—2008

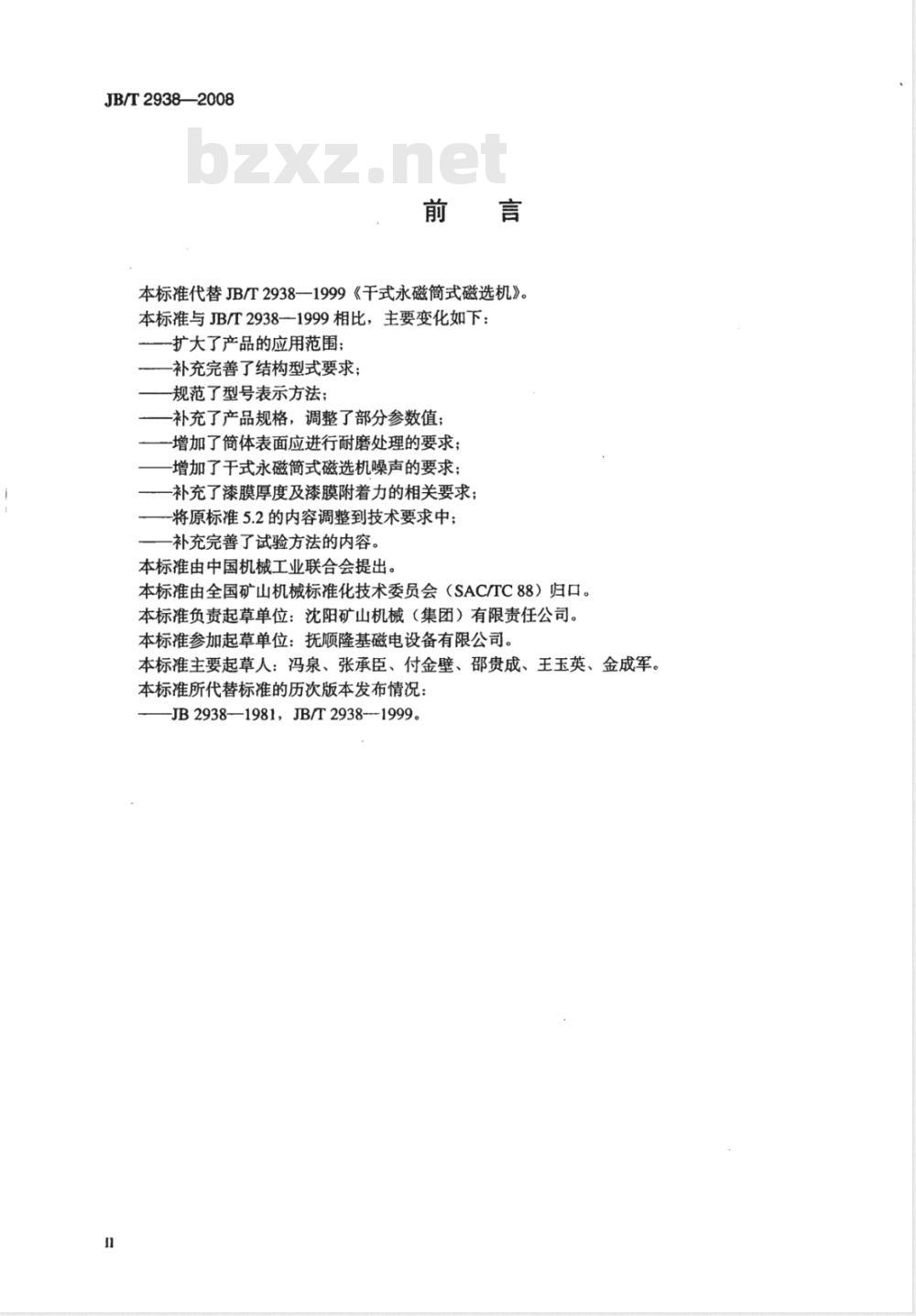

本标准代替JB/T2938—1999《干式永磁筒式磁选机》。本标准与JB/T29381999相比，主要变化如下：扩大了产品的应用范围；
补充完善了结构型式要求；
规范了型号表示方法；
补充了产品规格，调整了部分参数值；-增加了简体表面应进行耐磨处理的要求；增加了干式永磁筒式磁选机噪声的要求；补充了漆膜厚度及漆膜附着力的相关要求；将原标准5.2的内容调整到技术要求中；补充完善了试验方法的内容。
本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准负责起草单位：沈阳矿山机械（集团）有限责任公司。本标准参加起草单位：抚顺隆基磁电设备有限公司。本标准主要起草人：冯泉、张承臣、付金壁、邵贵成、王玉英、金成军。本标准所代替标准的历次版本发布情况：JB2938—1981，JB/T2938-1999。1范围

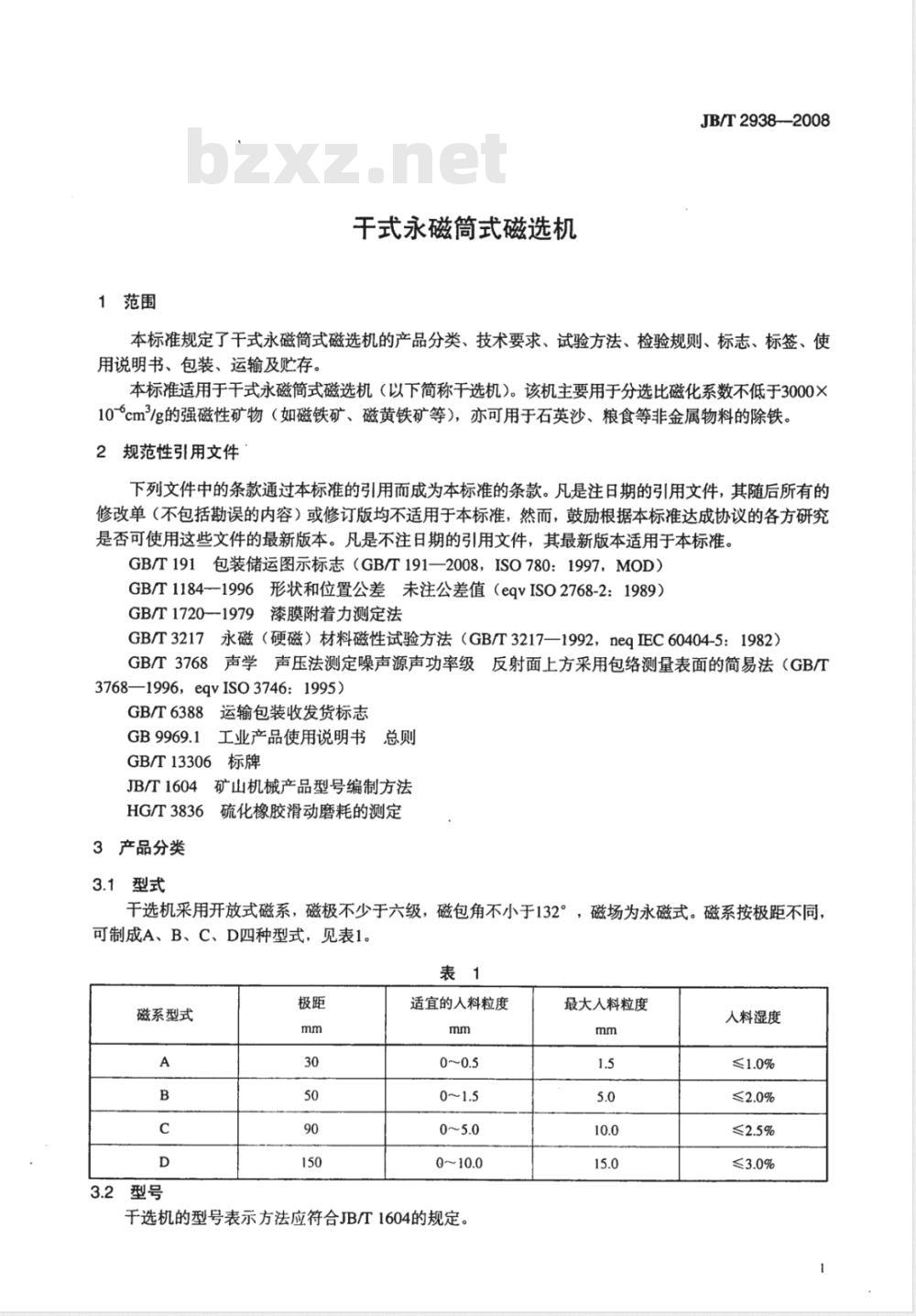

干式永磁筒式磁选机
JB/T2938——2008
本标准规定了干式永磁筒式磁选机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。本标准适用于干式永磁筒式磁选机（以下简称干选机）。该机主要用于分选比磁化系数不低于3000×10~℃cm2/g的强磁性矿物（如磁铁矿、磁黄铁矿等），亦可用于石英沙、粮食等非金属物料的除铁。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1720—1979漆膜附着力测定法GB/T3217永磁（硬磁）材料磁性试验方法（GB/T3217—1992，neqIEC60404-5：1982）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T3768—1996，eqvISO3746：1995）GB/T6388运输包装收发货标志
工业产品使用说明书总则
GB/T13306标牌
JB/T1604矿山机械产品型号编制方法，硫化橡胶滑动磨耗的测定
HG/T3836
3产品分类
3.1型式
干选机采用开放式磁系，磁极不少于六级，磁包角不小于132°，磁场为永磁式。磁系按极距不同可制成A、B、C、D四种型式，见表1。表1
磁系型式
3.2型号
适宜的人料粒度
干选机的型号表示方法应符合JB/T1604的规定。最大入料粒度
人料湿度
JB/T2938—-2008

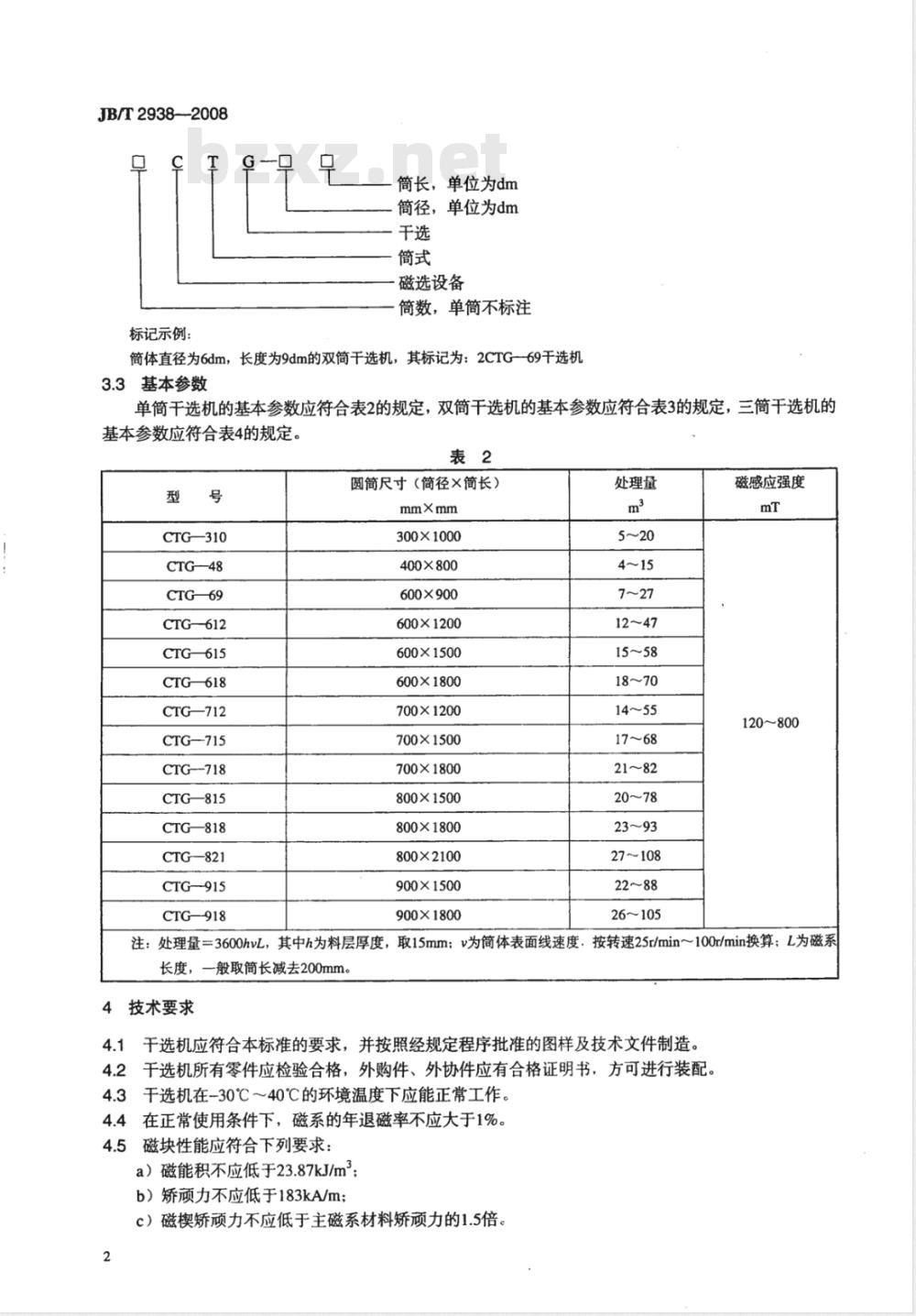

标记示例：
筒长，单位为dm
筒径，单位为dm
磁选设备
简数，单筒不标注
筒体直径为6dm，长度为9dm的双筒干选机，其标记为：2CTG69干选机3.3基本参数
单筒干选机的基本参数应符合表2的规定，双筒干选机的基本参数应符合表3的规定，三筒干选机的基本参数应符合表4的规定。
CTG—310
CTG—48
CTG—69
CTG—612
CTG—615
CTG—618
CTG—712
CTG-715
CTG--718
CTG—815
CTG—818
CTG—821
CTG—915
CTG—918
圆筒尺寸（筒径×简长）
300×1000
400×800
600×900
600×1200
600×1500
600×1800
700×1200
700×1500
700×1800
800×1500
800×1800
800×2100
900×1500
900×1800
处理量
27~108
26～105
磁感应强度
120~800
注：处理量=3600hvL，其中h为料层厚度，取15mm；v为筒体表面线速度，按转速25r/min～100r/min换算；L为磁系长度，一般取筒长减去200mm。
4技术要求
干选机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.1
4.2干选机所有零件应检验合格，外购件、外协件应有合格证明书，方可进行装配。4.3干选机在-30℃～40℃的环境温度下应能正常工作。4.4在正常使用条件下，磁系的年退磁率不应大于1%。4.5磁块性能应符合下列要求：
a）磁能积不应低于23.87kJ/m3；b）矫顽力不应低于183kA/m；
c）磁楔矫顽力不应低于主磁系材料矫顽力的1.5倍。2
2CTG—310
2CTG—48
2CTG—69
2CTG—612
2CTG—615
2CTG—618
2CTG-—712
2CTG—715
2CTG—718
2CTG—815
2CTG—818
2CTG-—821
2CTG—915
2CTG—918
圆筒尺寸（简径×筒长）
mm×mm
300×1000
400×800
600×900
600×1200
600×1500
600×1800
700×1200
700×1500
700×1800
800×1500
800×1800
800×2100
900×1500
900×1800
处理量
26~105
JB/T2938—2008
磁感应强度
120~800
按转速25r/min~100r/min换算；L为磁系取15mm；v为简体表面线速度，找注：处理量=3600hvL，其中h为料层厚度，长度，一般取简长减去200mm。
3CTG—310
3CTG—48
3CTG--69
3CTG—612
3CTG—615
3CTG--618
3CTG—712
3CTG—715
3CTG—718
3CTG—815
3CTG—818
3CTG--821
3CTG—915
3CTG--918
圆筒尺寸（筒径×筒长）
300×1000
400×800
600×900
600×1200
600×1500
600×1800
700×1200
700×1500
700×1800
800×1500
800×1800
800×2100
900×1500
900×1800
处理量
27~108
26~105
磁感应强度
120-800
注：处理量=3600hvL，其中h为料层厚度，取15mm：v为筒体表面线速度，按转速25r/min～100r/min换算；L为磁系长度，-般取简长减去200mm。
简体表面应进行耐磨处理。
采用衬胶件时，美
其粘接强度不应低于2.94MPa。
简皮应采用不导磁材料制成，其圆度公差值不应大于1.5mm。磁系极性沿圆周方向交替排列，沿轴向极性相同。永磁圆筒内两段磁系间的距离不应大于2mm。3
JB/T2938—2008
4.9干选机在负压条件下工作，其工作压力不得高于0.9MPa，并具有供连续抽风用的除尘口。4.10永磁圆筒应转动灵活，不允许有摩擦现象。4.11圆简表面的径向圆跳动、端面圆跳动应符合GB/T11841996中9级公差的规定。4.12选箱各门板、插板与箱体之间的结合面应严密，不得漏气。4.13永磁圆筒、选箱和机架三者之间应能调整。磁系的第一个极应在选箱进料口偏后20mm处。4.14各部调整手柄应位置正确，调整灵活。4.15选箱、机架和给料斗等焊接件均应采用连续焊缝，并焊牢、焊透，不得有夹渣、气泡和裂纹等缺陷。
4.16干选机总装后进行2h的空运转试验，应符合下列要求：a）电气控制系统灵敏、可靠；
b）机器运转平稳，无异常振动；c）轴承温升不大于35℃，最高温度不超过65℃。4.17干选机的工作噪声不应超过70dB（A）。4.18所有外露非机械加工金属零件表面均应涂两层底漆和两层面漆。漆膜总厚度不应小于74um，漆膜附着力不应低于GB/T1720一1979中的2级。涂漆应均匀，不得有脱漆、.剥落、裂纹和流痕等缺陷。4.19干选机成套供应范围：
a）全套机械部分；
b）电控箱、电动机。
5试验方法
5.1磁系组装后，在距离磁极表面5mm、磁极端面不小于250mm的范围内，用精度等级不低于2.5级的特斯拉计和厚度不大于2mm的探头测量磁感应强度，其值由圆筒表面相对磁极几何中心的磁场径向分量来确定。
5.2焊缝质量应在涂漆前或衬胶前检验，焊缝和周围区段的外部缺陷应进行外观检查。5.3磁系极性的正确性用特斯拉计沿轴向和圆周方向分别检验。5.4干选机的噪声按GB/T3768的规定进行检验。5.5磁块性能的测定按GB/T3217的规定进行。5.6衬胶件的粘接强度按HG/T3836的规定进行检验。5.7涂漆质量和漆膜附着力的测定按GB/T1720的规定进行。6
检验规则
6.1检验分类
干选机的检验分为出厂检验和型式检验。6.2出厂检验
6.2.1每台干选机须经制造厂质量检验部门检验合格后方可出厂。出厂时应附有证明产品质量合格的文件。
6.2.2出厂检验下列项目：
a）干选机结构的完整性、正确性：b）4.9、4.10、4.12～4.14、4.18的要求和磁感应强度。6.3型式检验
6.3.1有下列情况之一时，干选机应进行型式检验：a）新产品或老产品转厂生产时；b）正常生产后，产品结构、材料或工艺有较大改动，可能影响产品性能时；4
c）产品停产一年以上，恢复生产时；d）正常生产的产品，每三年进行一次型式检验；e）出厂检验的结果与上次型式检验有较大差异时；f）国家质量监督检验机构提出型式检验要求时。6.3.2型式检验的项目应包括本标准的全部要求。JB/T2938—2008
型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则6.3.3
判定型式检验不合格。
7标志、标签和使用说明书
7.1每台干选机均应在适当而明显位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及地址；
b）产品名称及型号；
c）主要技术参数；
d）出厂编号；
e）制造日期。
7.2干选机的使用说明书应符合GB9969.1的规定，并应以醒目的文字标识出永磁铁对精密仪器、电源工具及特殊病人的安全提示。
7.3干选机的包装标志应符合GB/T6388和GB/T191的规定。8包装、运输和贮存
8.1干选机宜采用木箱整体包装。其包装应符合陆路或水路运输的要求。8.2包装箱外壁应有明显的标记，其内容包括：a）收货站及收货单位名称：
b）发货站及发货单位名称：
c）合同号及产品名称、型号：
d）毛重、净重、箱号及外型尺寸：e）重心、起吊线、储运图示标志和磁性的安全警示标志。8.3于选机应随机附带下列技术文件：a）产品质量合格证明文件：
b）产品使用说明书；
c）产品总图、安装图；
d）装箱清单和成套发货明细表。8.4干选机外露加工表面应进行防锈、防腐处理，并用塑料薄膜包扎好。防腐期不应少于一年。8.5干选机应在库房或能通风、防雨、防阳光直射的棚下贮存。8.6干选机每贮存年，应进行一次养护。5
华人民共和
机械行业标准
干式永磁筒式磁选机
JB/T2938—2008
机械工业出版社出版发行bzxz.net
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·15千字2008年11月第1版第1次印刷
定价：10.00元
书号：151119251
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
