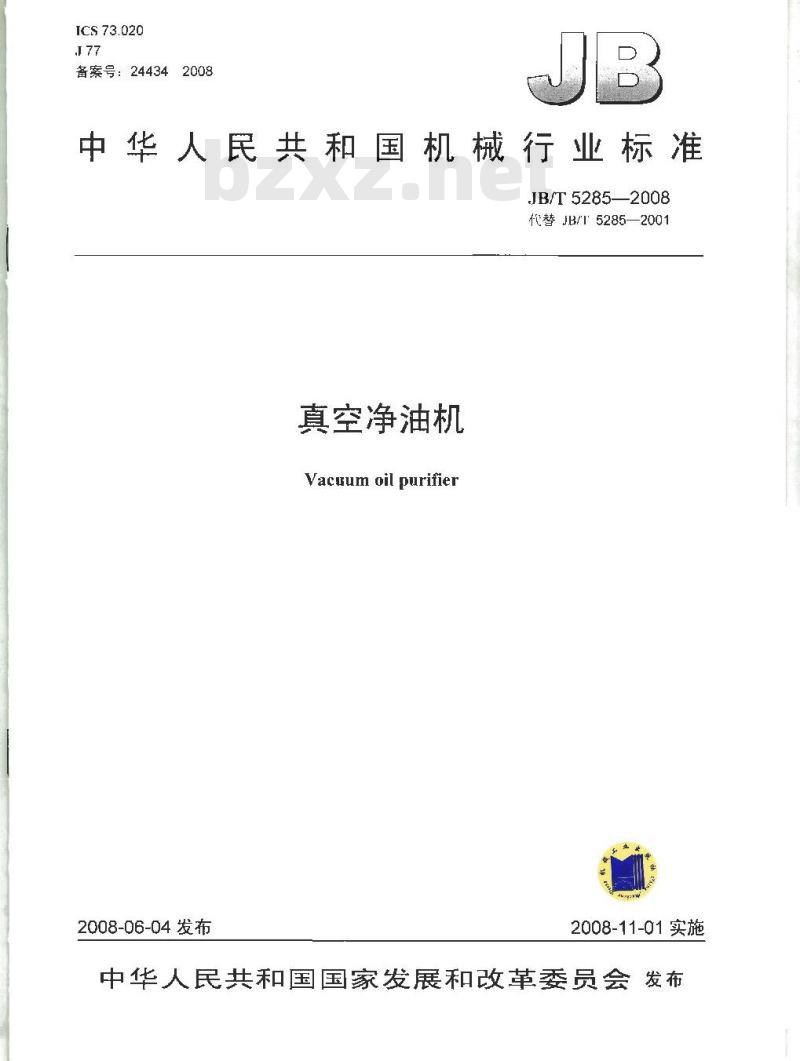

【机械行业标准(JB)】 真空净油机

ICS73.020
备案号：244342008
中华人民共和国机械行业标准
JB/T5285—2008
代替JB/T5285—2001
真空净油机
Vacuumoil purifier
2008-06-04发布
2008-11-01实施

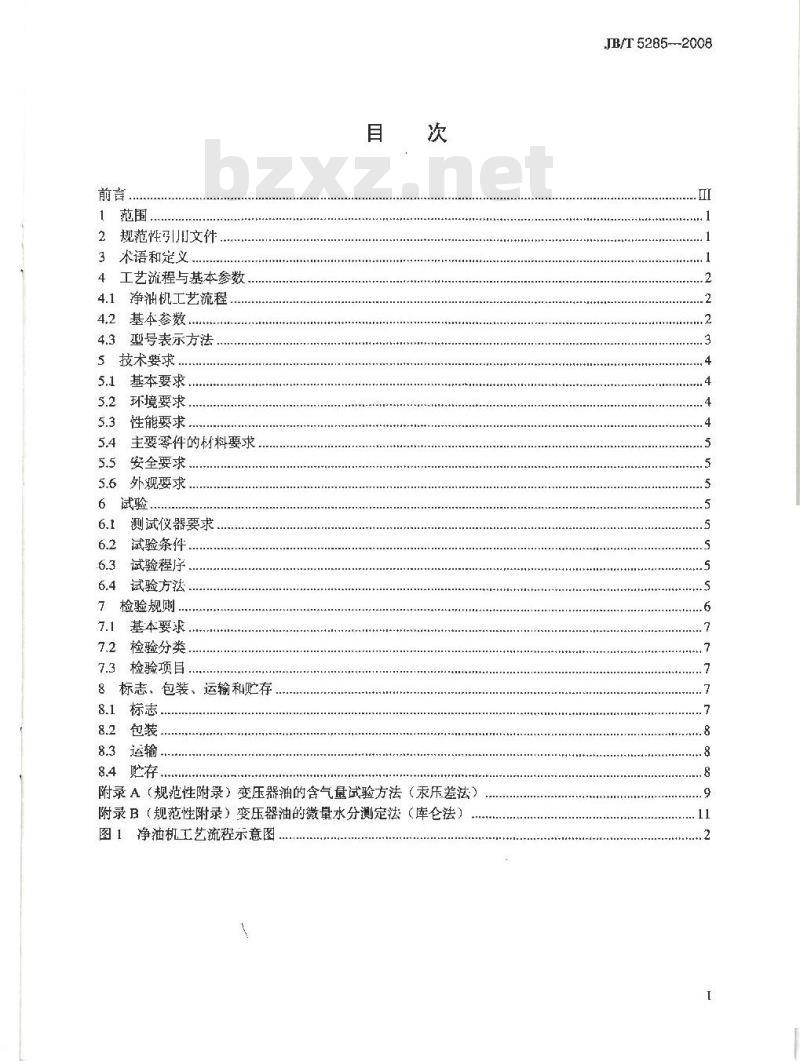

中华人民共和国国家发展和改革委员会发布前言
规范性引川文件
3术语和定义
4工艺流程与基本参数
4.1净油机工艺流程
4.2基本参数
4.3型号表示方法
5技术要求
5.1基本要求
环境要求
性能要求
主要零件的材料要求
安全要求
外观要求，
测试仪器要求
试验条件
试验程序
试验方法
检验规则..
7.1基本要求..
7.2检验分类.
7.3检验项目
8标志、包装、运输和存
8.1标志
8.2包装
8.3运输
8.4贮存.
附录A（规范性附录）变压器油的含气量试验方法（汞压差法）附录B（规范性附录）变压器油的微量水分测定法（库仑法）图1净油机工艺流程示意图.
JB/T 5285---2008

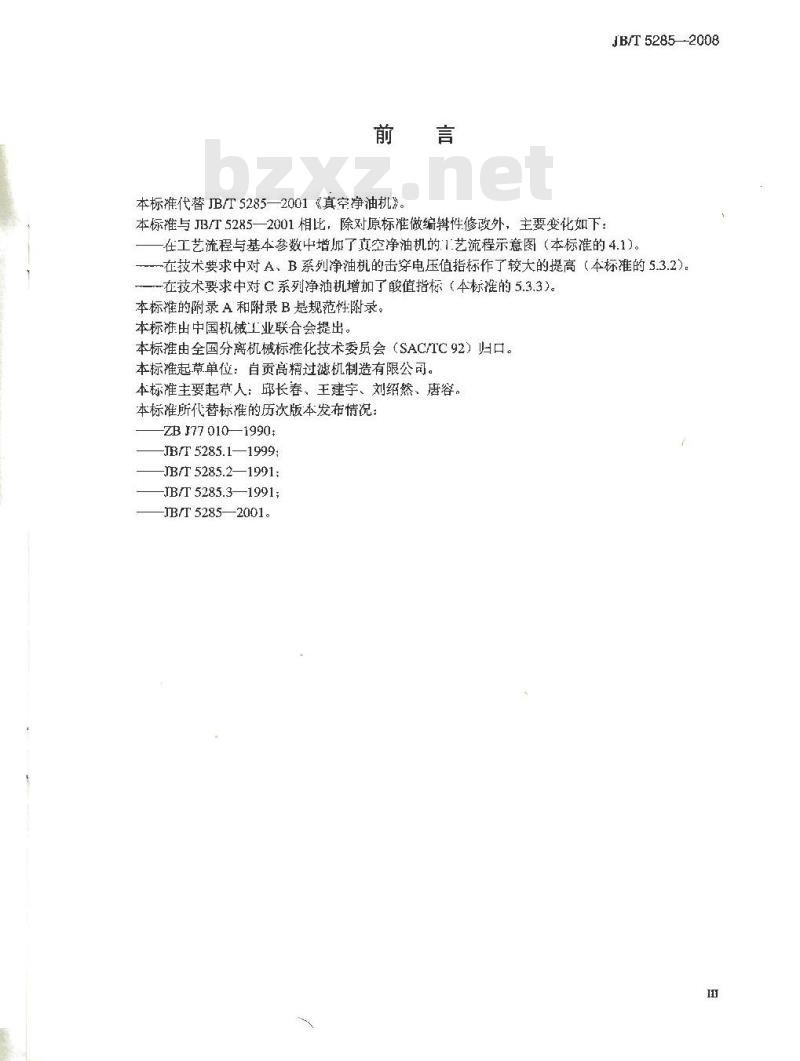

本标准代替JB/T5285—2001《真空净油机》。本标与JB/T5285一—2001相比，除对原标准做编料性修改外，主要变化如下：JB/T52852008
在工艺流程与基本参数中增加了真空净油机的1艺流程示意图（本标准的4.1)。-在技术要求中对A、B系列净油机的击穿电压值指标作了较大的提高（本标准的5.3.2。-在技术要求中对C系列净油机增加了酸值指标（本标准的5.3.3)。本标准的附录A和附录B是规范性附录。本标准出中国机械工业联合会提出。本标推由全国分离机械标化技术委员会（SAC/TC92）归口。本标准起草单位：自贡高精过滤机制造有限公司。本标准主要起节人：邱长春、王建宇、刘绍然、厝容。本标准所代替标准的历次版本发布情况：ZBJ77010—1990:
JB/T5285.1—1999
JB/T5285.2—1991:
-JB/T5285.3—1991；
-JB/T 5285—2001。

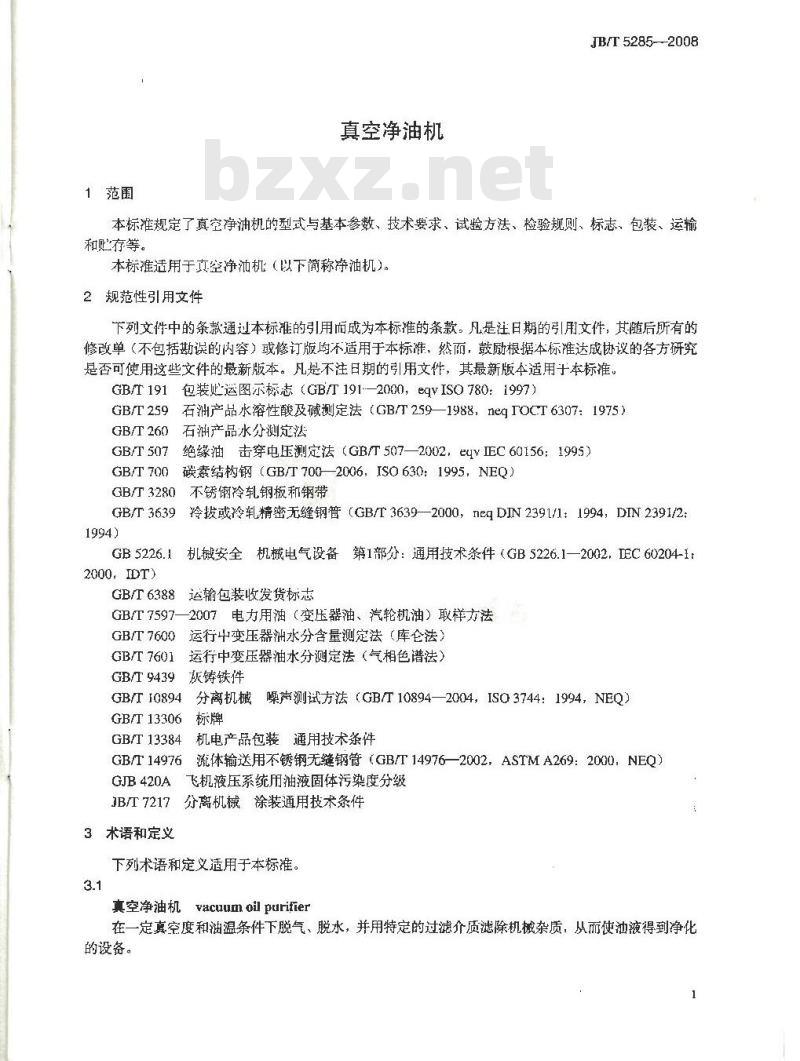

1范围
真空净油机
JB/T5285-2008
本标准规定了真空净油机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标推适用于真空净池机（以下简称油机）。2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推，GB/T191包装些运图示标志（GB/T191—2000，eqVISO780：1997）GB/T259石油产品水溶性酸及碱测定法（GB/T259—1988，negFOCT6307：1975）GBT260石油产品水分测定法
绝缘油击穿电压测定法（GB507—2002，eJV正C60156：1995）GB/T507
碳素结构钢（GB/T7002006，ISO630：1995，NEQ）GBT 700
GB/T3280
不锈钢冷轧钢板和钢带
GB/T3639
冷拔或冷轧精密无缝钢管（GB/T36392000，negDIN2391/1：1994，DIN2391/2GB5226.1
机安全机械电气设备第1部分：通用技术条件（GB5226.1一2002，LEC60204-1：2000，IDT)
运输包装收发货标志
GB/T 6388
GB/T 7597—
2007电力用油（变压器油、汽轮机油）取样方法GB/T7600
GB/T7601
GB/T 9439
GB/T10894
GB/T 13306
GB/T 13384
运行中变压器洲水分含量测定法（库仑法）运行中变压器油水分测定法（气相色谱法）灰铸铁件
分离机械噪声测试方法（GB/T10894—2004，ISO3744：1994，NEQ）标牌
机电产品包装通用技术条件
流体输送用不锈钢无缝钢管（GB/T14976—2002，ASTMA269：2000，NEQ）GB/T 14976
GJB420A
JB/T7217
3术语和定义
飞机液压系统用油液固体污染度分级分离机械涂装通用技术条件
下列术语和定义适用于本标准。3.1
真空净油机vacuumoilpurifier
在一定真空度和油温条件下脱气、脱水，并用特定的过滤介质滤除机械杂质，从而使油液得到净化的设备。
JB/T5285—2008
极限真空度limitingyacuum
净油机真空系统在无挥发态下，所能达到的最高稳定的真空表读数。3.3
工作真空度
vacuumforoperation
净油机在额工况下所达到的真空表读数。4工艺流程与基本参数
4.1净油机工艺流程
流程示意图见图1。
真空罐
基本参数
今今部
排污至地沟
=推气
HI进油口
图净油机工艺流程示意图
4.2.1A系列净油机基本参数应符合表1的规定。表1
基本型号
公称流量
极限真空度
4.2.2B系列净油机基本参数应符合表2的规定。2
工作真空度
控制箱
控制维路
白米水
真空管路
图例符号
作压力
出口球阀
职样阀
级塑遮器
级糖滥器
运力表
单向阅
排油泵
降水裂
真空景（组）
裁止阅
在水战
截止阅
冷凝错
8温度计表1
充气阀
中漆衣
加热盗
班门球间
材料名惑
工作油温
基本型号
公称流量wwW.bzxz.Net
极限真空度
4.2.3C系列净油机基本参数应符合表3的规定。下作真空度
基本型号
型号表示方法
基本代号
公称流量
作真空度
≤9500
以产品名称“真空净油机”的大写汉语拼音字母ZI表示：4.3.2系列代号
系列代号按表4的规定。
系列代号
7代表
工作层力
上作压力
JB/T 52852008
工作油温
作油温
30-~70
改型代号：A、B、C、
机型代号
主参数
公称流量，单位为Lh
系列代号：A、B、C、
基本代号
真空”，J代表“油机”。
用于净化500kV（包括500kV）以上的变压器油的净油机系列用于净化500kV以下的变压器油的净油机系列用于净化润滑油、液压油、透平油以及其他油类的净油机系列+
JB/r5285—2008
4.3.3主参数
净油机的主参数为公称流量（单位为1/h），以1/1000的公称流量数值来表示。4.3.4机型代号
机型代号按表5的规定。
封闭型放式
封闭型移动式
敬开型放置式
散开型移动式
4.3.5改型代号
按改进的顺序分别以A、B、C、…表示。4.3.6标记示例
a）净化500kV以上的变压器油，公称流量12000L/h，封闭型放置式：7JA12BF净油机：b）净化500kV以下的变压器油，公称流量6000Ih，散开型移动式：ZJB6KY净油机：c）净化润滑泄，公称流量1000L/h，封闭型移动式，第一次改进型：ZIC1BY-A净泄机。5技术要求
5.1基本要求
净油机的设计、制造应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造，5.2环境要求
挣油机在海拔2000m以下，环境温度5℃～40℃：相对湿度小于85%时应能正常工作。5.3性能要求
5.3.1净油机的参数应符合本标准的规定。5.3.2含气量不大于10%、含水量不大于50×10-6（质量分数）、击穿电压不小于30kV的环烷基新变LF器油，
经ZJA，ZJB净油机净化后，油的性能指标应符合表6的规定。表6
含气量
体积分数
含水量
质量分数
击穿电压（球极）
一次通过
三次通过
一次通过
三次通过
一次通过
三次通过
性能指标
5×10-
≤3×10-6
：10×10-6
5.3.3含水量不大于20000×10-（质量分数）、清洁度低于GJB420A12级的L-AN46全损耗系统用油经ZIC净油机净化后，油的性能指标应符合表7的规定。表7
含水崖
质量分数
清洁度
mgKOH/g
性能指标
≤200×10-6
系统在线运行时
5.3.4ZJA、ZIB净油机真空系统泄漏量规定如下：a）ZIA净油机不大于11Pa·L/s；b）ZIB净油机不大于150Pa·Is。JB/T5285-2008
5.3.5净油机加热器、过滤器、冷凝器和真空罐等焊接容器应进行密封性试验，不得渗漏。5.3.6净油机负荷运转时噪声（声压级）不大于85dB（A）5.3.7净油机取样阔应安装在能取到代表性油样的位置上。5.4主要零件的材料要求
5.4.1净油机选用的材料，应符合有关标准的规定，并有检验合格证。铸铁件应符合GB/T9439的规定。5.4.24
碳索钢应符合GB/T700的规定。
5.4.4不锈钢应符合GB/T14976或GB/T3280的规定。5.4.5油路管道、真空系统管道材料应采用光缝钢普，并符合GB/T3639或GB/T14976的规定。5.5安全要求
净油机的电气设备应符合GB5226.1的规定。5.6外观要求
涂装表面质量应符合JB/T7217的规定。6试验
6.1测试仪器要求
6.1.1所有测试用仪器、仪表和测量工具应经有关计量部门检定合格，并在规定的有效期内。所选仪器、仪表的量程应使测试值在该仪器、仪表满量程的1/3以上。6.1.2检测工作压力的压力表精度应不低于1.5级。6.1.3检测流量用的流量计精度不低于1.5级。6.1.4
检测工作真空度采用“皮拉尼真空计”或精度不低丁0.5级的其他真空仪表。6.1.5
检测油温的温度计精度应不低于1.5级。用“汞压差法”检测含气量的仪器应不低于土0.1%（V)。6.1.6
检测含水量的仪器精度在10μg～~1mg内不超过3μg。检测清洁度的仪器精度应不低了1级。6.1.8
6.1.9击穿电压试验电压表精度应不低于1.5级。6.1.10检测相对湿度用的干湿球温度计精度应不低于2.5级。6.2试验条件
6.2.1环境温度为5℃~~40℃，环境相对湿度为45%~~85%6.2.2ZIA，ZJB净油机试验月油为25号或45号环烷基新变压器油，净化处理前含气量不大于10%、含水量不大于50×10-（质量分数）、击穿电压不小丁30kV；C系列选用L-AN46全损耗系统用油，净化处理前含水量不大于20000×10~6（质量分数）、清洁度低丁GJB420A12级。6.2.3ZIA、ZIB净油机工作压力≤0.5MPa：ZIC净油机T作压力≤0.35MPa.6.3试验程序
6.3.1取样器具为密封型（取样管或取样瓶等）。取样器具清洗干燥应符合GB/T7597—2007中1.2.2的规定。
6.3.2待净化油试样从油罐出口到净油机人口区间内取样，净化后的油样从净油机出口侧样阀取样。6.3.3一次通过的净化油试样，应待机内循环油全部排除后取样。6.4试验方法
6.4.1公称流量
JB/T52852008
在额定工况下，净油机的流量用流量计检测。6.4.2极限真空度
ZJA、ZJB净油机的真空系统及管路系统密闭后，启动真空系统，ZIA净油机运转1.5h，ZIB净洲机运转ih，用真空仪表检测极限真空度。6.4.3工作真空度
油机的工作真空度用真空仪表检测。6.4.4工作压力
在额定工况下用压力表测定净油机排油泵出口和过滤器之间油的压力。6.4.5工作油温
额定工况下用温度计（表）
6.4.6含气量
检测净油机内油温
ZIA、ZJB净油机净化油的含气量测定应符合附录A的规定。6.4.7含水量
ZJA、ZJB净油机净化油的含水量测定应符合GB/T7600“库仑法”或GB/T7601气相色谱法检测J的规定，库仑法详见附录B：ZJC净油机的含水量测定应符合GB/T260的规定。6.4.8清洁度
ZJC净油机净化油的清洁度检测应符合GJB3420A的规定。
6.4.9击穿电压
ZJA、ZJB净润机净化油的击穿电压使用绝缘油耐压试验仪检测，应符合GB/T507的规定6.4.10酸值
ZJC净油机净化油的酸值测定应符合GB/T259的规定6.4.11真空泄漏量
ZJA、ZB净油机在极限真空状态下，首先关闭真空阀门、停真空系统，在停真空系统1h后读取真空仪表的读数，并计算真空罐及管路的内腔容积，代人式（1）计算真空泄漏量：(1)
式中：
α-真空泄漏量，单位为Pa·L/s；Pi
极限真空度，单位为Pa：
经1h后的真空度，单位为Pa；
净油机内真空罐及管路的内腔容积，单位为L；V-
T—时间（按1h计)，单位为s。
6.4.12噪声
净油机的噪声（声压级）测定应符合GBT10894的规定6.4.13密封性试验
油机拍热器、过滤器、冷凝器和真空罐等焊接容器，应在1.25倍的设计压力下进行密封性液压试验。在试验压力下保压30mi后，检查焊缝及结构无损伤、无异常变形和渗漏等现象。如有渗漏，应返修后重新试验。返修次数不超过两次。6.4.14运行试验
净油机在额定负载下按操作程序启动、运转、停止，连续重复三次后，再启动并连续运转，验证各运行部件及控制系统工作是香正常。ZIA净油机连续运转时间应不少于12h，ZIB净油机、ZIC净油机连续运转时间应不少于8h。
7检验规则
7.1基本要求
JB/T52852008
每台净油机须经制造厂质量检验部门检验合格后，并附有产品质量检验合格证方可出厂。7.2检验分类
净油机的产品检验分出厂检验和型式检验两类。批量产品应逐台进行出厂检验，有下列情况之一时应进行型式检验：
a）新产品或老产品转厂4产的试制定型鉴定：b）正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时；c）停产两年以上，恢复生产时：d）出厂检验结果与上次型式检验有较大差异时e）国家质量监督机构提出进行型式检验要求时7.3检验项目
净油机的各类检验应符合表8的规定表
须序·
检验项目
公称流量
极限真空度
工作真空度
工作压力
1.作油温
含气最
含水盘
清洁度
击穿电压（球极）
真空系统泄漏量
噪声 (声压级)
压试验
运转试验
外观检验
A系列
出厂检验
B系列
金类别
型式检验
C系列
注：△表示应进行检验，O表示按需要进行检验，…表示不进行检验
标志、包装、运输和贮存
8.1标志
A系列
B系列
设备应在明显位置固定铭牌，其尺寸和技术要求应符合GB/T13306的规定，内容包括：a）产品名称、型号。
b）主要技术参数：
1）公称流量，单位为L/h:
2）工作真空度，单位为Pa;
3）作油温，单位为℃：
4）工作压力，单位为MPa；
5）总功率，单位为kW：
C系列
JB/T 5285-2008
6）外形尺寸，单位为mm；
7）整机质量，单位为kg。
e）制造日期及出厂编号。
d）制造厂名称。
8.2包装
8.2.1净油机包装应符合GB/T13384的规定。8.2.2包装箱包装标志应符合GB/T191的规定。8.2.3净油机包装箱外的收发货标志应符合GB/T6388的规定。8.2.4净油机应在包装箱内固定牢靠，装运过程中不允许倒置，防止碰伤或机械损伤。随机备件和专用工具应在包装箱内固定位置，不应移动，以免在搬运过程中丢失或损坏。8.2.5净油机出厂必须有下列文件，并且随机提供备品、备件和专用工具：a）装箱单；
b）产品质量合格证；
c）产品使用说明书：
d）随机备、附件单。
8.3运输
净油机运输时不得倾倒和倒置。8.4贮存
净油机应烂存在相对湿度不大于70%、温度不高于40℃、通风、于燥且有遮蔽的场所，存放处不允许有腐蚀性气体存在。
A.1原理
附录A
（规范性附录）
变压器油的含气量试验方法（汞压差法）JB/T52852008
U形汞柱·-端为脱气室，另一端大气系统中。汞柱高低的变化使脱气室内产生真空度的变化，油中的气体在真空状态下自由释放，用规定的油样容积和释放出的气体容积，计算油中含气量的分率。A.2仪器
仪器出盛汞的基准瓶、胶管、脱气瓶，三通阀和一通阀组成。见图A:1，表A.1。三匠阀
注射器
脱气瓶
二通间·
装汞量
脱气瓶
读值刻度
带准趣
胶管长度
规定取样量
