【国家标准(GB)】 扩口式端直通管接头

ICS21.060.60
中华人民共和国国家标准
GB/T5625—2008
代替GB/T5625.1-1985,GB/T5625.2—1985扩口式端直通管接头
Flared couplings-Straight thread2008-05-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-11-01实施

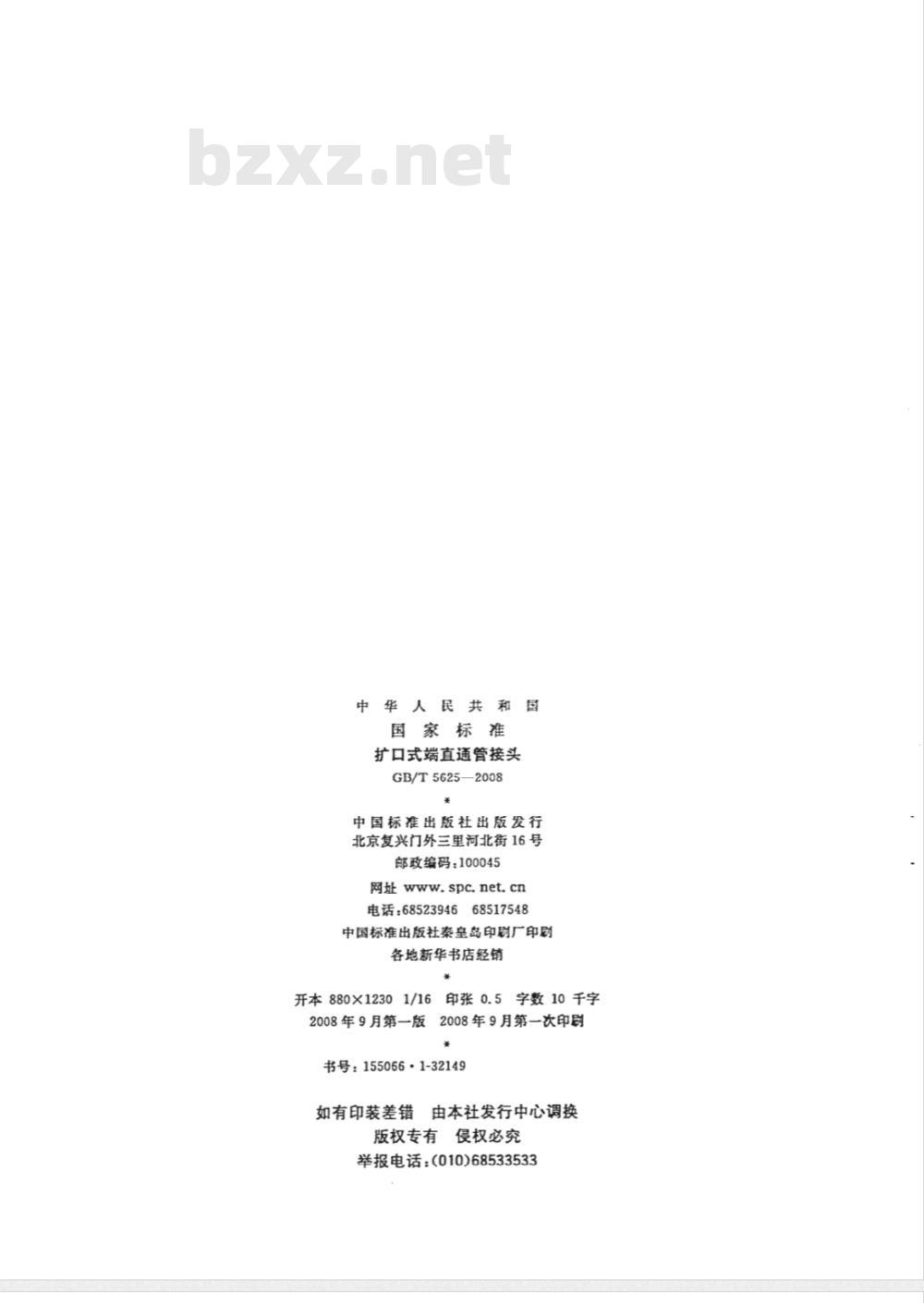

中华人民
国家标准
扩口式端直通管接头
GB/T5625—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×1230
印张0.5
字数10千字
2008年9月第一版
2008年9月第一次印刷
书号：155066·1-32149
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533

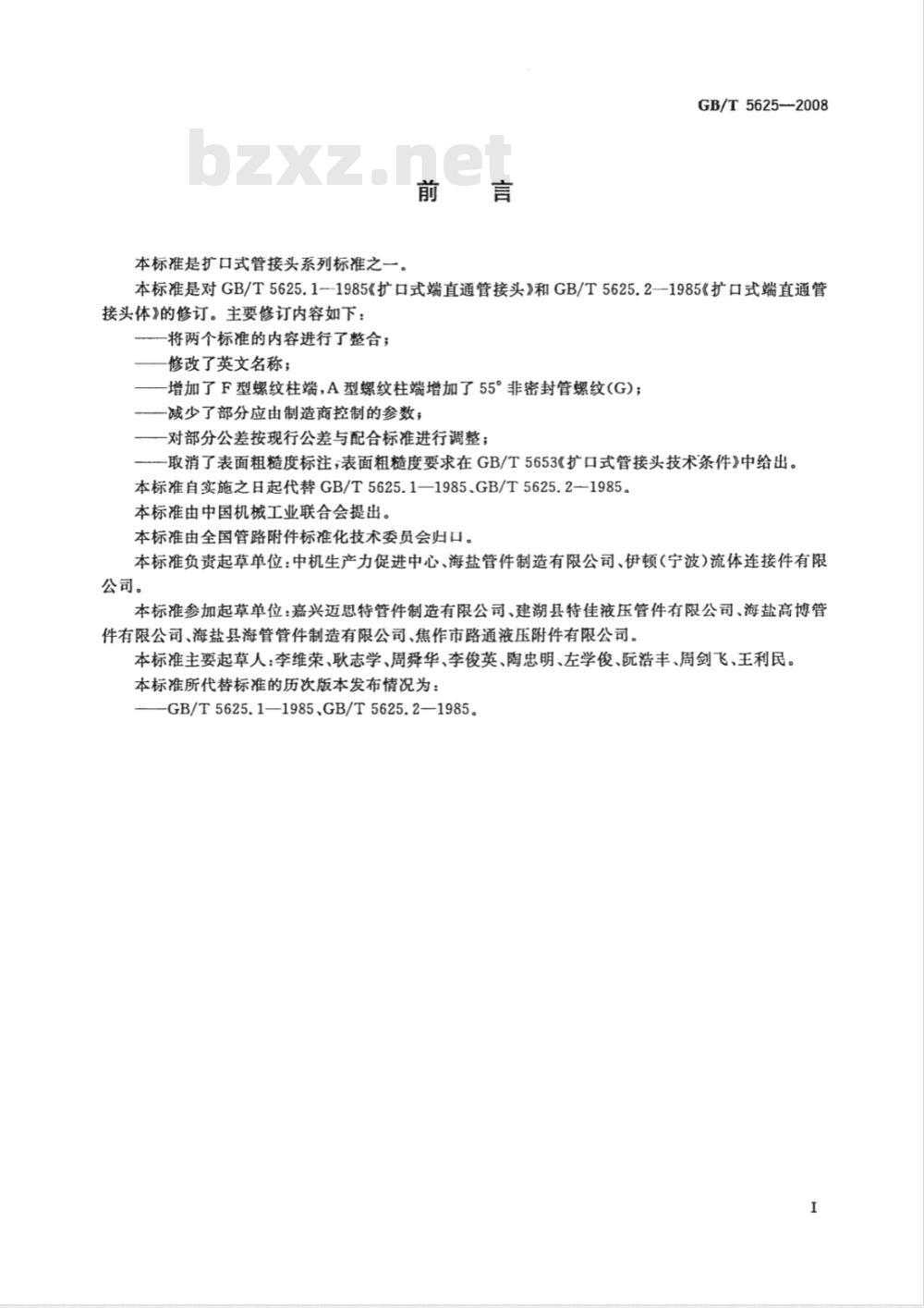

本标准是扩口式管接头系列标准之一前言
GB/T5625—2008
本标准是对GB/T5625.1-1985《扩口式端直通管接头》和GB/T5625.2-1985《扩口式端直通管接头体》的修订。主要修订内容如下：一将两个标准的内容进行了整合；修改了英文名称；
-增加了F型螺纹柱端，A型螺纹柱端增加了55°非密封管螺纹（G)；—减少了部分应由制造商控制的参数；一对部分公差按现行公差与配合标准进行调整：一取消了表面粗糙度标注，表面粗糙度要求在GB/T5653《扩口式管接头技术条件》中给出。本标准自实施之日起代替GB/T5625.1—1985、GB/T5625.2-1985。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、海盐管件制造有限公司、伊顿（宁波）流体连接件有限公司。
本标准参加起草单位：嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标准主要起草人：李维荣、耿志学、周舜华、李俊英、陶忠明、左学俊、阮浩丰、周剑飞、王利民。本标准所代替标准的历次版本发布情况为：GB/T5625.1—1985、GB/T5625.2—1985I

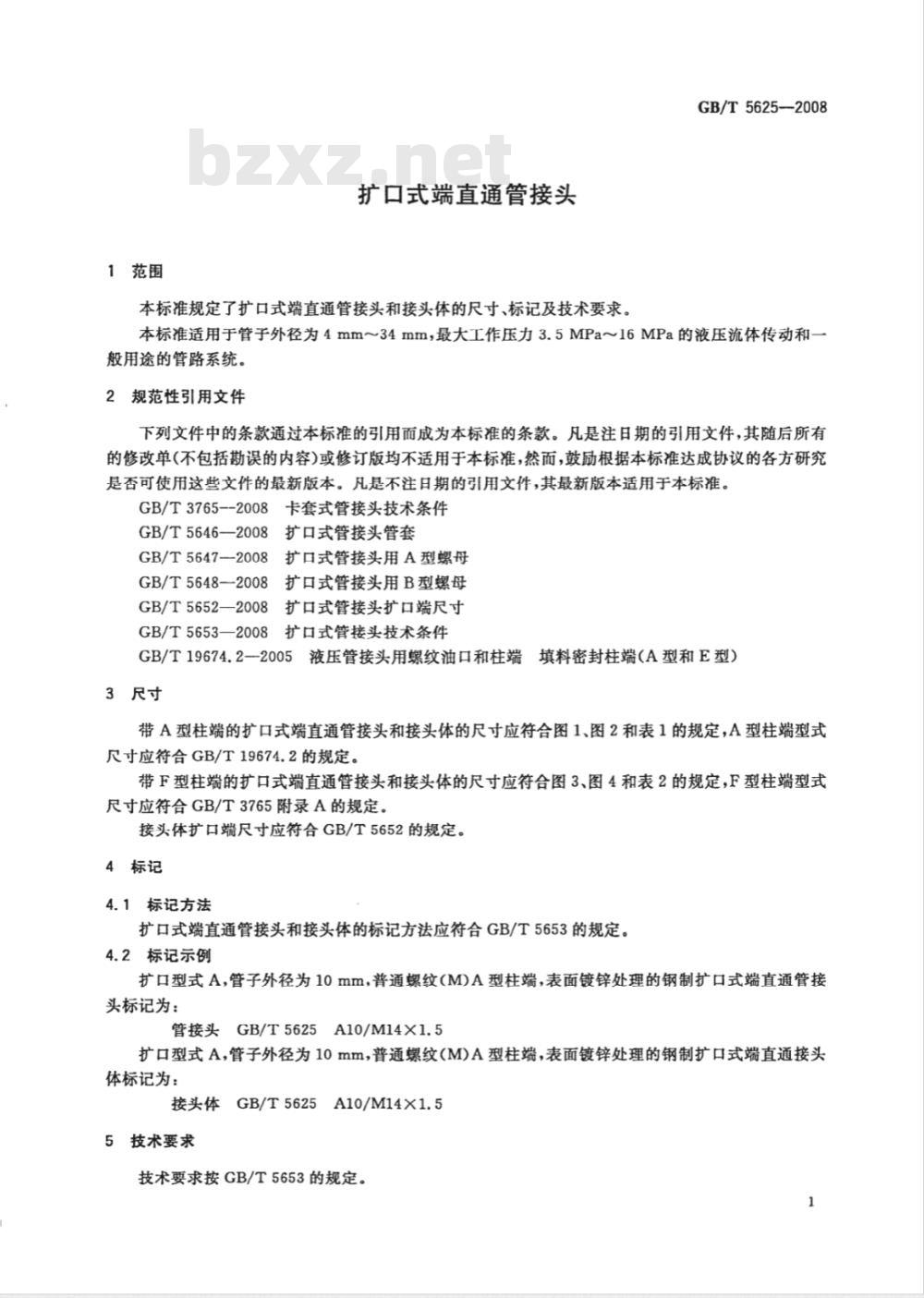

1范围
扩口式端直通管接头
本标准规定了扩口式端直通管接头和接头体的尺寸、标记及技术要求。GB/T5625—2008
本标准适用于管子外径为4mm34mm，最大工作压力3.5MPa16MPa的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3765--2008卡套式管接头技术条件GB/T5646—2008
GB/T5647—2008
GB/T5648—2008
GB/T5652—2008
扩口式管接头管套
扩口式管接头用A型螺母
扩口式管接头用B型螺母
扩口式管接头扩口端尺寸
GB/T5653—2008
扩口式管接头技术条件
GB/T19674.2一2005液压管接头用螺纹油口和柱端填料密封柱端（A型和E型）3尺寸
带A型柱端的扩口式端直通管接头和接头体的尺寸应符合图1、图2和表1的规定，A型柱端型式尺寸应符合GB/T19674.2的规定。带F型柱端的扩口式端直通管接头和接头体的尺寸应符合图3、图4和表2的规定，F型柱端型式尺寸应符合GB/T3765附录A的规定接头体扩口端尺寸应符合GB/T5652的规定。4标记
4.1标记方法免费标准下载网bzxz
扩口式端直通管接头和接头体的标记方法应符合GB/T5653的规定。4.2标记示例
扩口型式A，管子外径为10mm，普通螺纹（M)A型柱端，表面镀锌处理的钢制扩口式端直通管接头标记为：
管接头GB/T5625A10/M14X1.5
扩口型式A，管子外径为10mm，普通螺纹（M)A型柱端，表面镀锌处理的钢制扩口式端直通接头体标记为：
接头体
GB/T5625
5A10/M14X1.5
5技术要求
技术要求按GB/T5653的规定。
GB/T5625—2008
GB/T5647—2008
GB/T5646—2008

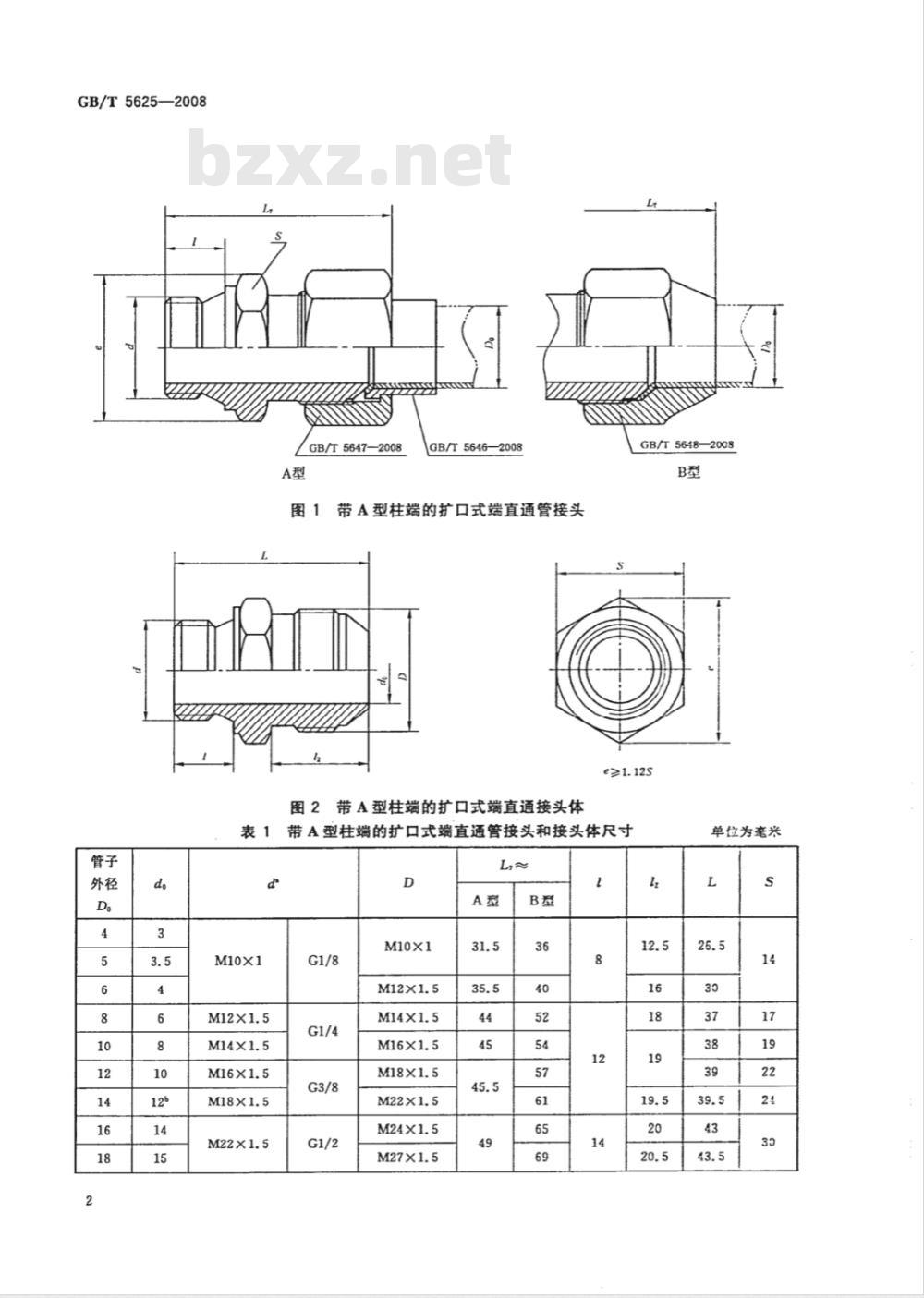

图1带A型柱端的扩口式端直通管接头图2带A型柱端的扩口式端直通接头体GB/T5648-200S
e≥1.12S
表1带A型柱端的扩口式端直通管接头和接头体尺寸L
M10×1
单位为毫米
M27×2
M33×2
M42×2
a优先选用普通螺纹。
b采用55°非密封的管螺纹时尺寸为10mm。GB/T5647-2008
表1 (续)
M30×2
M33×2
M36×2
M39×2
M42×2
M45×2
GB/T5646—2008
图3带F型柱端的扩口式端直通管接头16
GB/T5625—2008
单位为毫米
GB/T5648-2008
e≥1.12s
图4带F型柱端的扩口式端直通接头体58.5
GB/T5625—2008
表2带F型柱端的扩口式端直通管接头和接头体尺寸L~
M10×1
M27×2
M33×2
M42×2
GB/T5625-2008
M24X×1.5
M30×2
M33×2
M36×2
M39×2
M45×2
单位为毫米
版权专有侵权必究
书号：155066·1-32149
