【国家标准(GB)】 卡套式锥密封组合三通管接头

ICS21.060.60
中华人民共和国国家标准
GB/T3755—2008
代替GB/T3755.1—1983,CB/T3755.2-—1983卡套式锥密封组合三通管接头
24° cone connectors-Branch tee with O-ring2008-05-07发布
2008-11-01实施

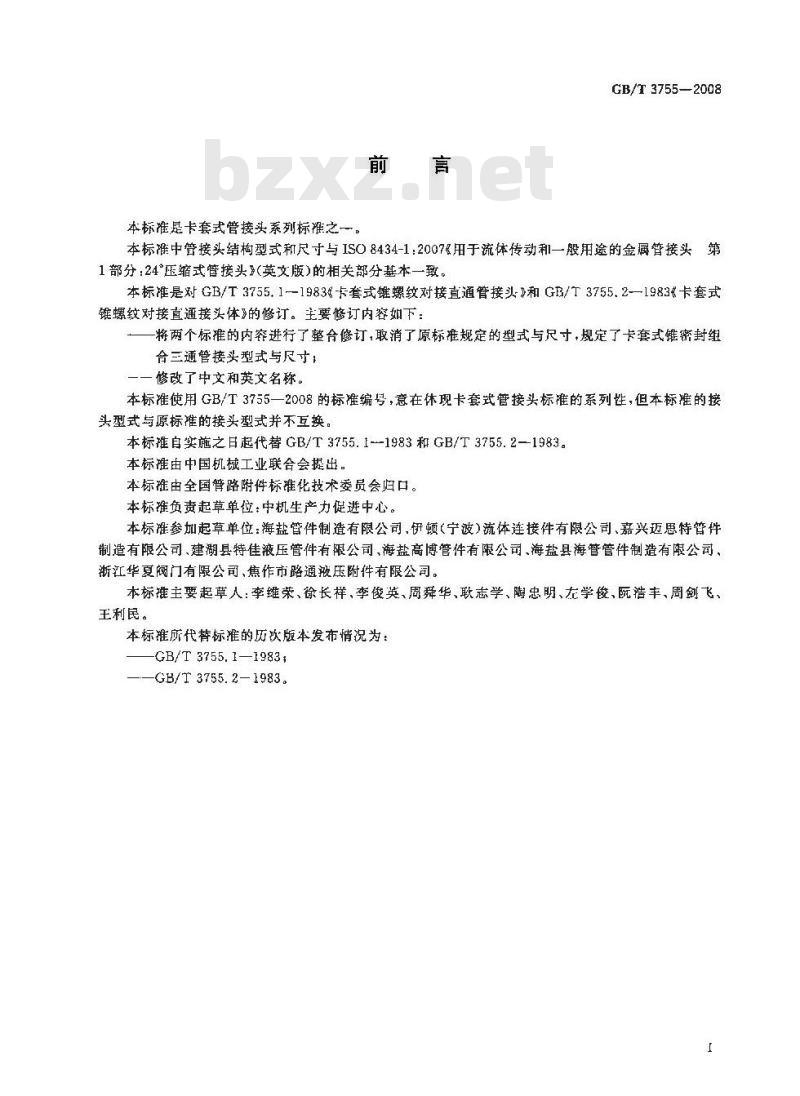

本标准尼卡套式管接头系列标准之一。前言
GB/T 3755—2008
本标准中管接头结构型式和尺寸与ISO8434-1:2007用于流体传动和1一般用途的金属管接头第1部分：24°压缩式管接头》（英文版)的相关部分基本一致。本标准是对 GB/T 3755.1—1983-卡套式键螺纹对接育通管接头 》和 GB/T 3755.2-—1983卡套式锥螺纹对接直通接头体》的修订。主要修订内容如下：将两个标准的内容进行了整合修订，取消了原标准规定的型式与尺寸，规定了卡套式锥密封组合三通管接头型式与尺寸；
一修改了中文和英文名称。
本标准使用GB/T3755一2008的标准编号，意在休体现卡套式管接头标准的系列性，但本标准的接头型式与原标推的接头型式并不互换。本标推自实施之日起代替GB/T 3755.1--1983和GB/T 3755.2-1983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：海盐管件制造有限公司，伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建潮县特佳液压管件有限公司海盐高博管件有限公司、海盐县海管管件制造有限公司、浙江华夏阀门有限公司、焦作市路通压附件有限公司。本标谁主要起草人：李维荣、徐长祥、李俊英、周舜华、耿志学、陶忠明、左学俊、阮浩丰、周剑飞、王利民。
本标准所代替标准的历次版本发布情况为：GB/T 3755.1—1983;
——GB/T3755.2—1983。

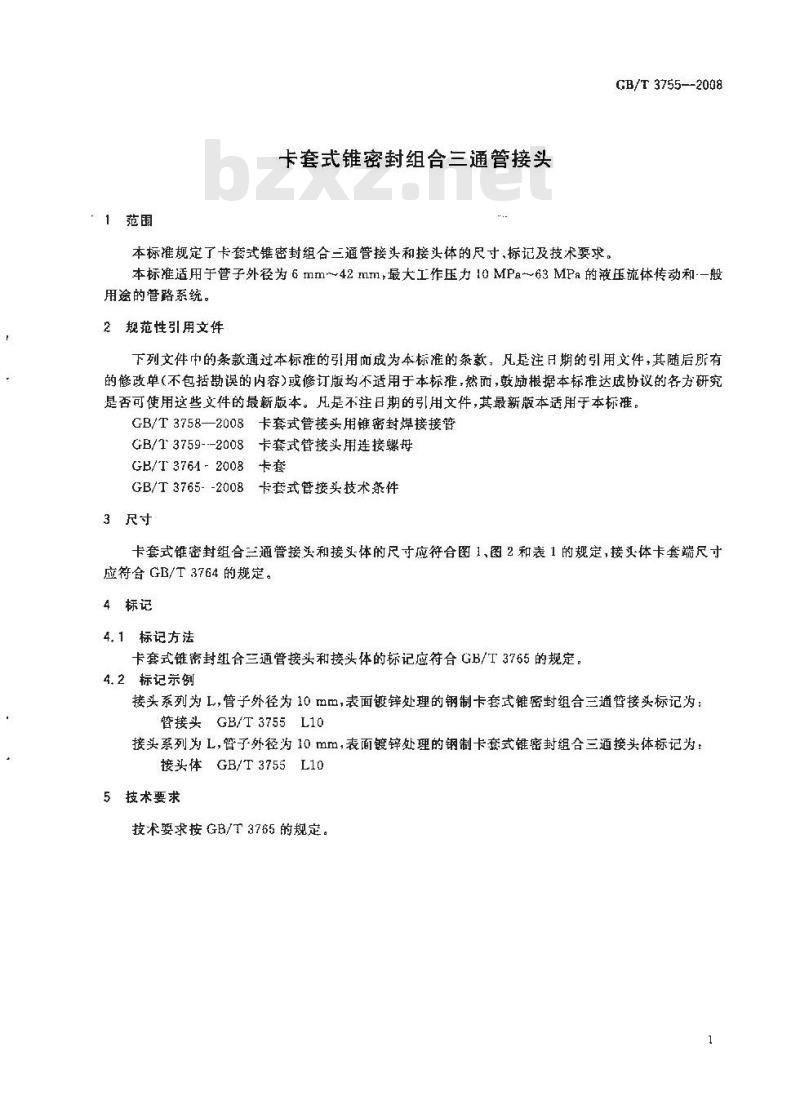

卡套式锥密封组合三通管接头
本标推规定了卡套式锥密封组合三道管接头和接买体的尺寸，标记及技术要求。GB/T 3755--2008
本标准适用于管子外径为 6 mm~42 mIm,最大工作压力 10 MPa~63 MPa 的液压流体传动和--般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3758—2008卡套式管接头用锥密封焊接接管GB/T3759--2008卡套式管接头用连接螺母GB/T 3764-2008卡套
GB/T3765--2008卡套式管接头技术条件3尺寸
卡套式锥密封组合三通管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式锥案封组合三通管接头和接头体的标记应符合GB/T3765的规定4.2标记示例
接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式锥密封组合三通管接头标记为：管接头GB/T3755L10
接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式锥密封组合三通接头体标记为：接头体GB/T3755L10
5技术要求
技术要求按GB/T3765的规定。
GB/T3755—2008
GB/3759—2008
GB/T3764—200A
GE/T375R—200E

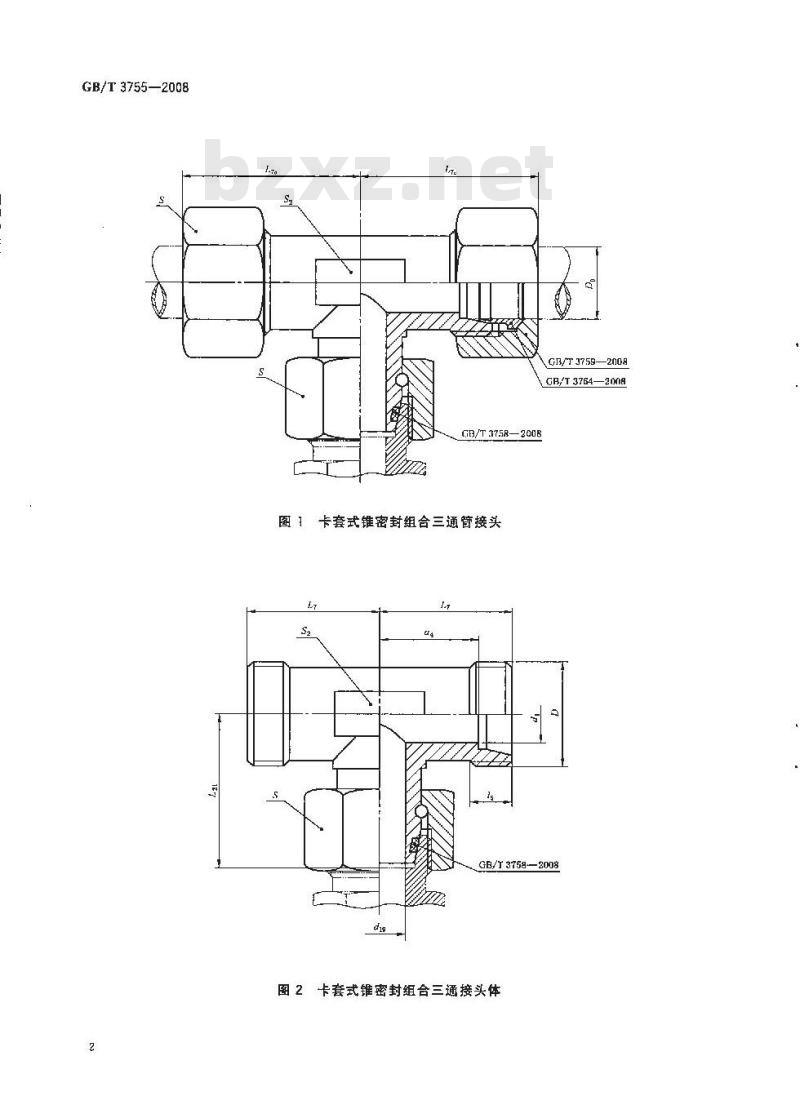

图1卡套式锥密封组合三通管接头GB/T3759—2008
图2卡套式锥密封组合三通接头体.www.bzxz.net

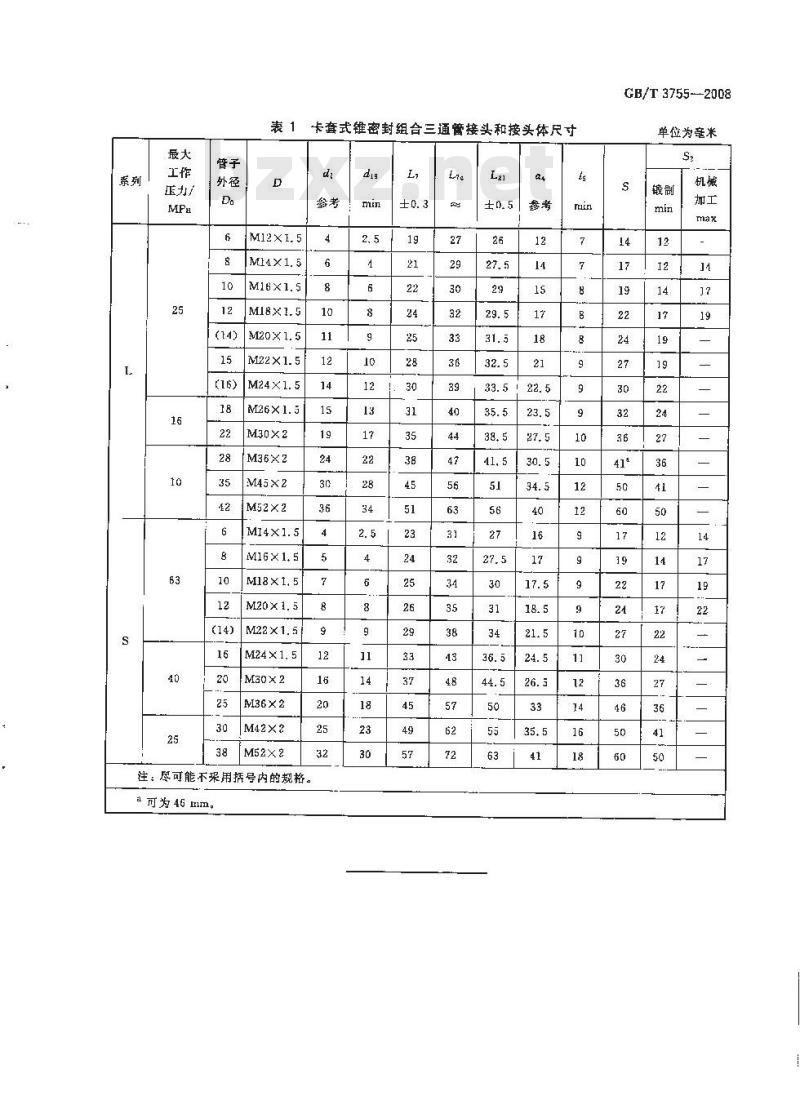

表1卡套式锥密封组合三通管接头和接头体尺寸D
M16×1,5
M36×2
M42×2
M52×2
注：尽可能不采用括号内的规格a为46inm，
GB/T3755--2008
单位为旁米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
