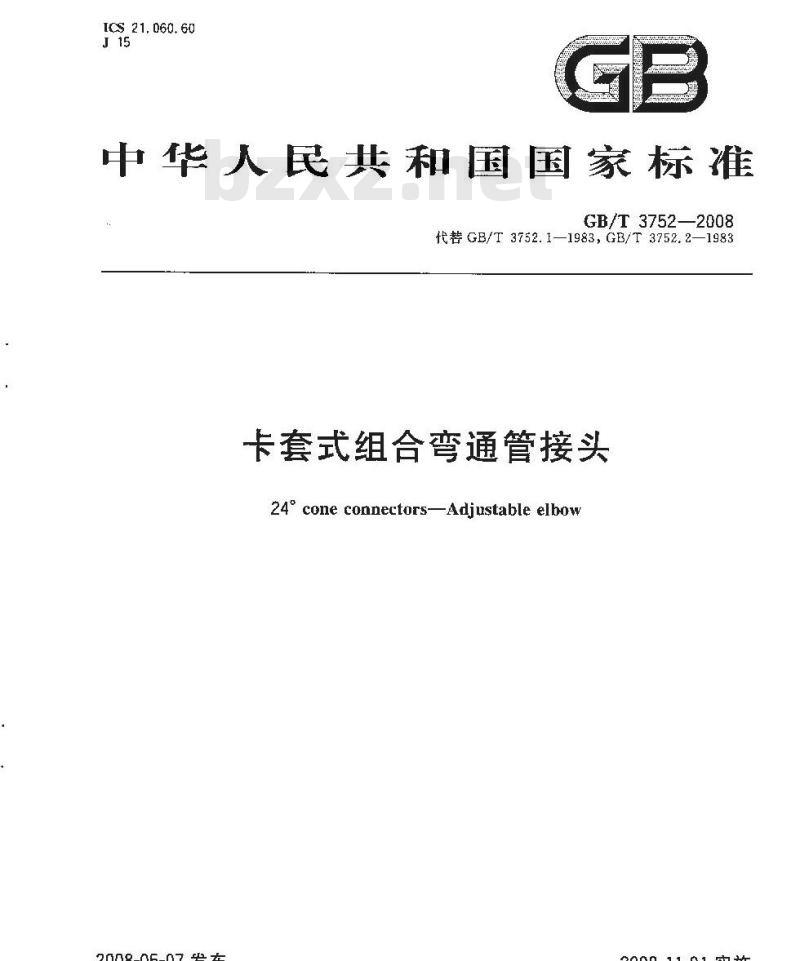

【国家标准(GB)】 卡套式组合弯通管接头

ICS 21.060.60
中华人民共和国国家标准
GB/T 3752—2008
代替 GB/T 3752.1—1983, GB/T 3752.2—1983卡套式组合弯通管接头
24° cone connectors-Adjustable elbow2008-05-07 发布
2008-11-01实施

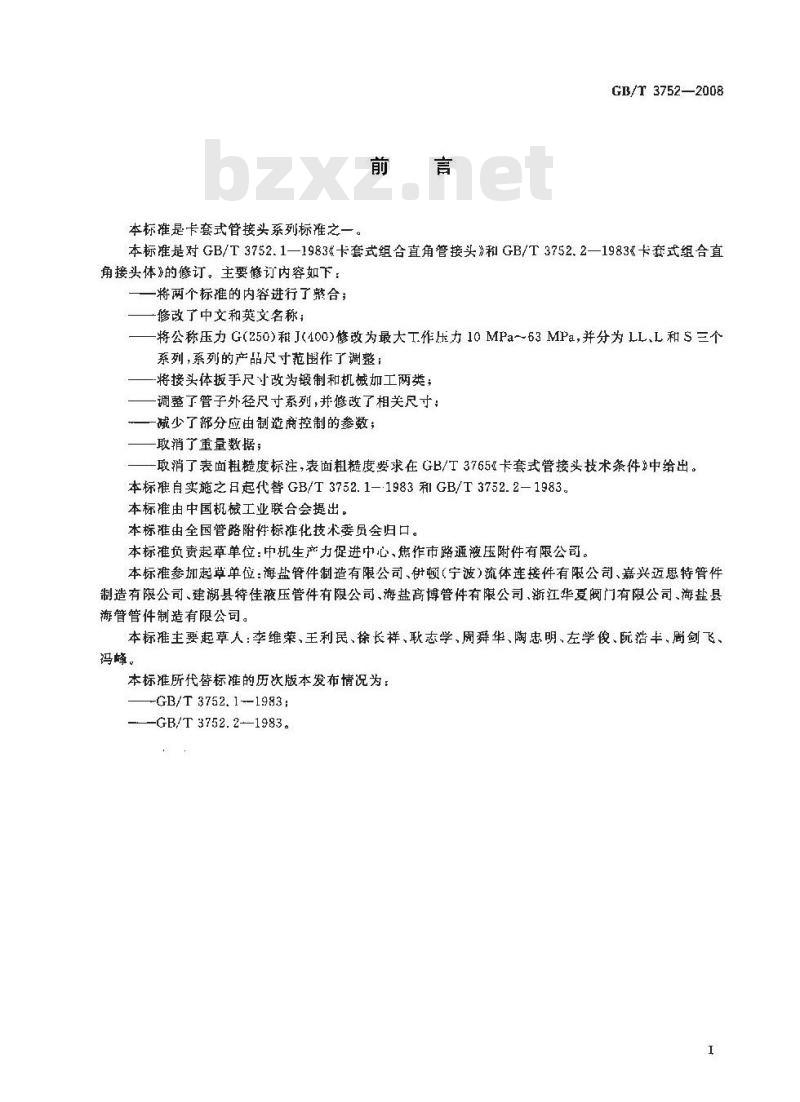

本标推是卡套式管接头系列标准之一言
GB/T3752—2008
本标准是对GB/T3752.1—1983&卡套式组合直角管接头》和GB/T3752.2—1983&卡套式组合直角接头体》的修订，主要修订内容如下：一将两个标推的内容进行了整合；-修改了中文和英文名称；免费标准bzxz.net
将公称压力 G(250)和J(400)修改为最大T作压力 10 MPa～63 MPa,并分为 LL、L和 S三个系列，系列的产品尺寸范围作了调整；-将接头体扳手尺寸改为锻制和机械加工两类；调整了管子外径尺寸系列,并修改了相关尺寸；减少了部分应由制造商控制的参数；-取消了重量数据；
-取消了表面粗糙度标注，表面粗糙度要求在GB/T3765《卡套式管接头技术条件中给出。本标准自实施之日起代替GB/T3752.1—1983和GB/T3752.2—1983。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准负责起草单位：中机生产力促进中心、焦作市路通液压附件有限公司。本标准参加起草单位：海盐管件制造有限公司，伊顿（宁波)流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐高博管件有限公司浙江华夏阀门有限公司、海盐县海管管件制造有限公司。
本标推主要起草人：李维荣、王利民、徐长祥、耿志学、周舜华、陶忠明、左学俊、阮浩丰、周剑飞、冯峰，
本标准所代替标准的历次版本发布情况为：-GB/T 3752. 1-1983:
-GB/T 3752. 2-1983。

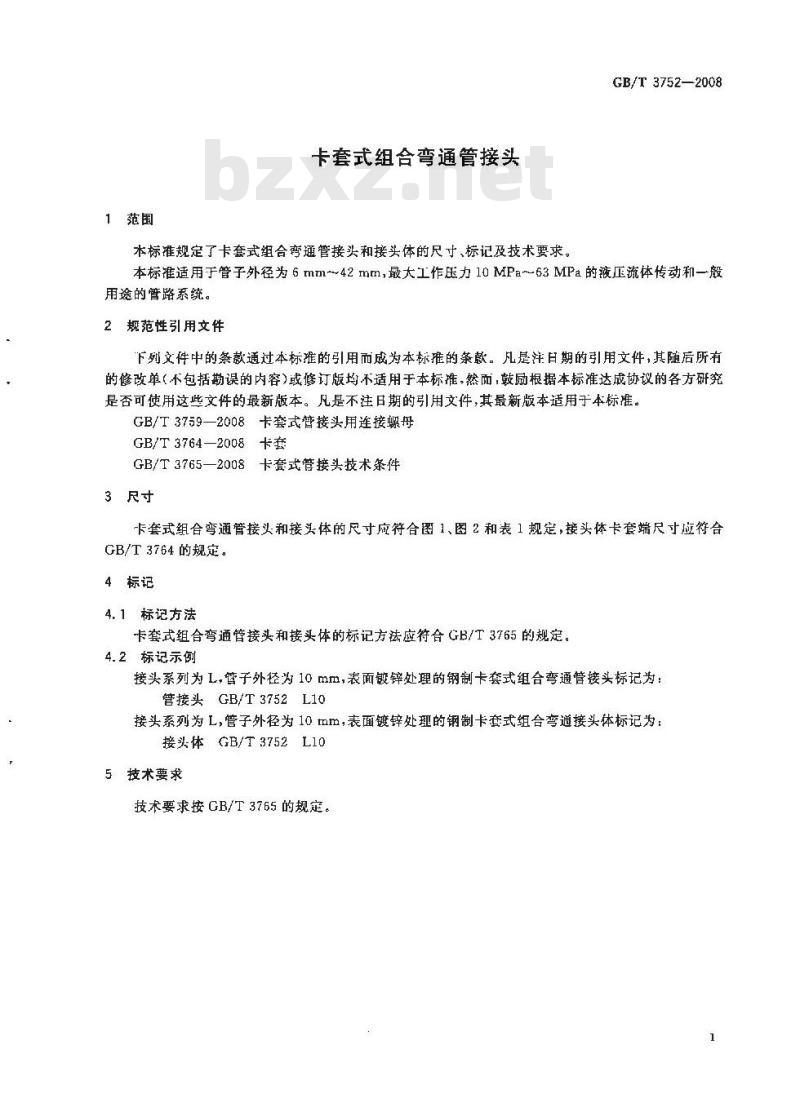

1范围
卡套式组合弯通管接头
本标谁规定卡套式组合弯通管接买和接头体的尺计、标记及技术要求，GB/T 3752—2008
本标准适用于管子外径为 6 mm~42 mm,最大工作压力 10 MPa~63 MPa 的液压流体传动和一般用途的管路系统。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标推。GB/T3759—2008卡套式管接头用连接螺册GB/T3764—2008卡套
GB/T3765-—2008卡套式管接头技术条件3尺寸
卡套式组合弯通管接头和接头体的尺寸应符合图1、图2和表1规定，接头体卡套端尺寸应符合GB/T 3764的规定。
4标记
4.1标记方法
卡套式组合弯通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式组合弯通管接头标记为：管接头GB/T3752L10
接头系列为L，管子外径为10tm，表面镀锌处理的钢制卡套式组合弯通接头体标记为：接头体GB/T3752L10
5技术要求
技术要求按GB/T3765的规定。
GB/T 3752—2008
GB/T 3759-2008
GB/T 3764-2008

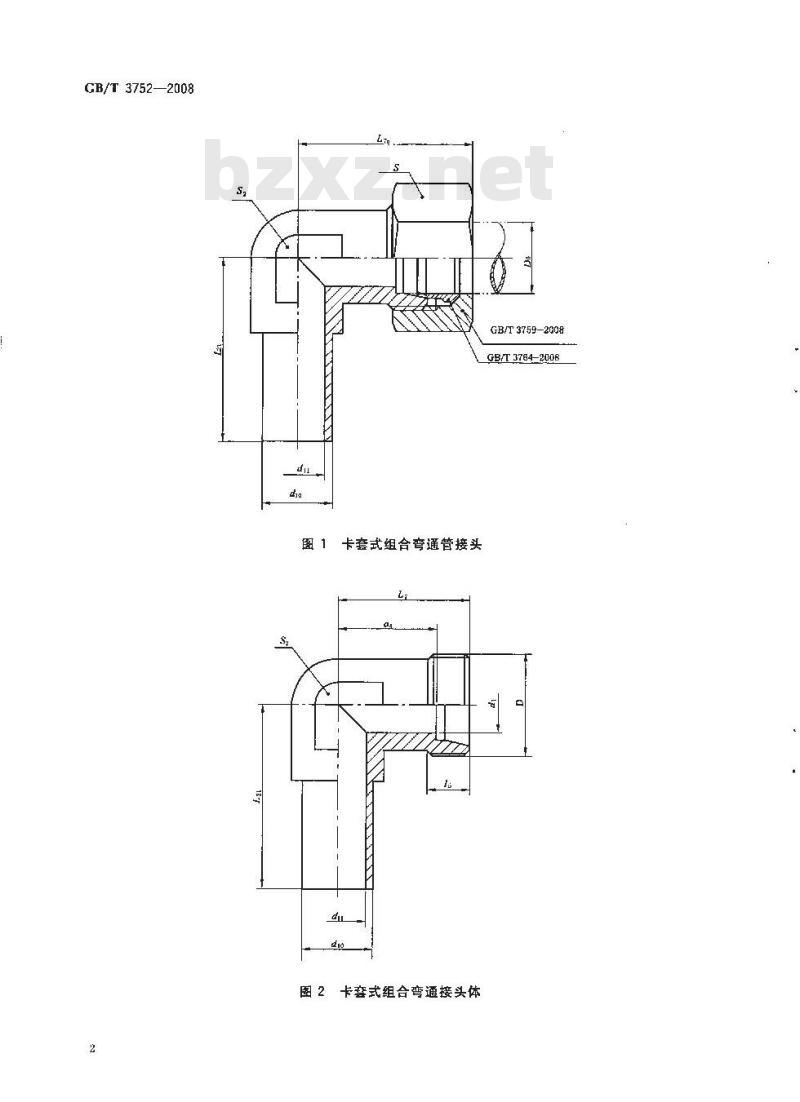

图1卡套式组合弯通管接头
图 2 卡套式组合弯通接头体
压力/
M12 X 1. 5
M14×1. 5
M30×2
M36×2
M24× 1. 5
M36×2
M42×2

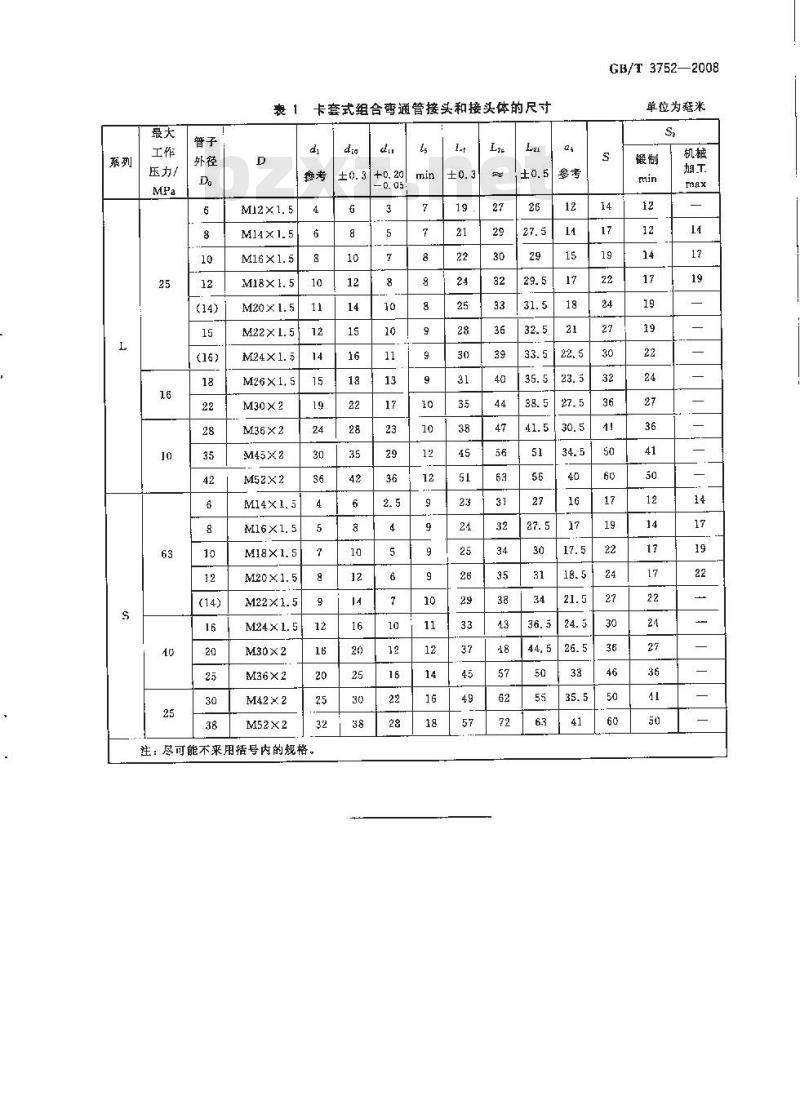

卡套式组合弯通管接头和接头体的尺寸&s
注：尽可能不采用括号内的规格。aa
GB/T3752—2008
单位为龚米
