【国家标准(GB)】 卡套式锥螺纹三通管接头

ICS 21. 060.60

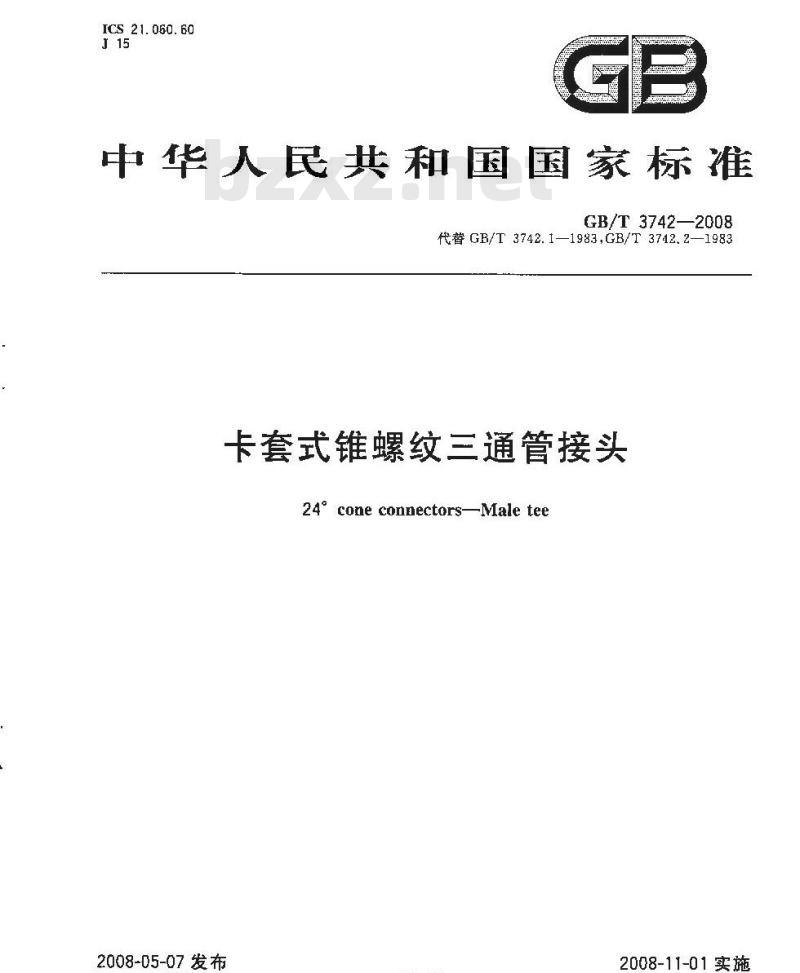

中华人民共和国国家标准
GB/T3742—2008
代替 GB/T 3742.1—1983,GB/T 3742.2—1983卡套式锥螺纹三通管接头
24°cone connectorsMale tee
2008-05-07发布
2008-11-01实施

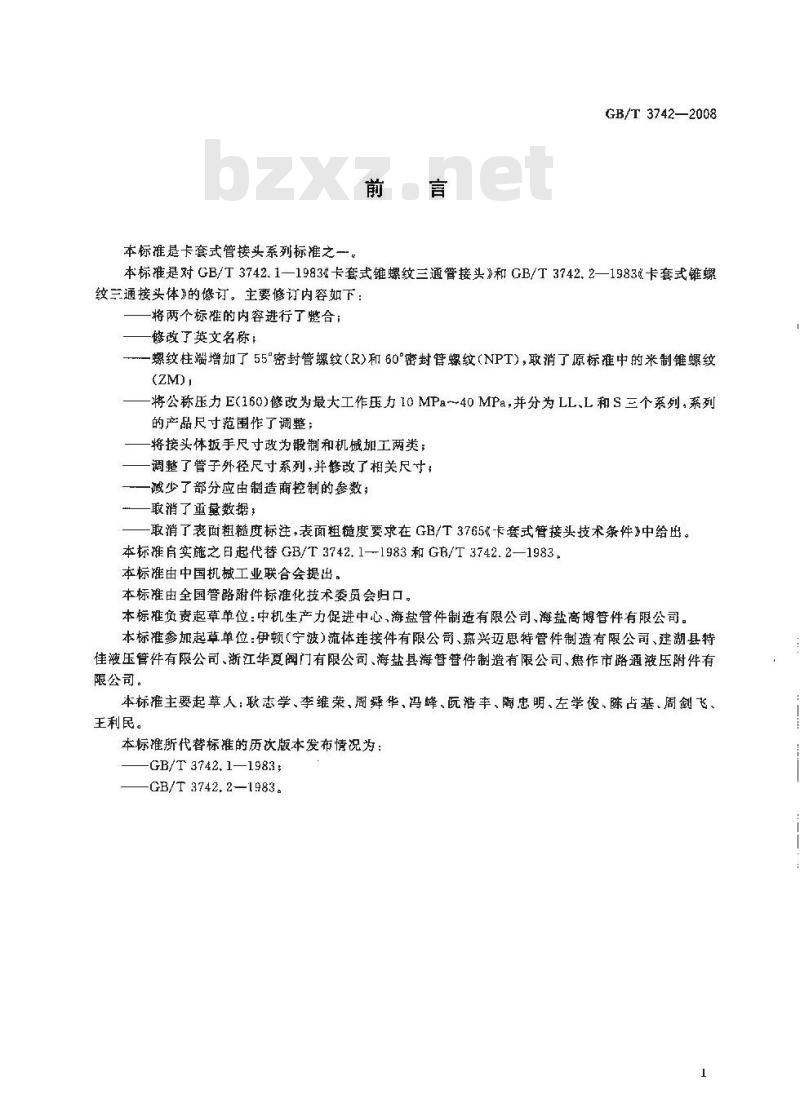

本标准是卡套式管接头系列标准之一前言
GB/T 3742—2008
本标准是对GB/T3742.1—1983卡套式锥螺纹三通管接头》和GB/T3742.2—1983″卡套式锥螺纹三通接头体》的修订。主要修订内容如下：将两个标难的内容进行了整合；修改了英文名称；
-螺纹柱端增加了55°密封管螺纹（R)和60°密封管螺纹（NPT)，取消了原标准中的米制锥螺纹(ZM)
将公称压力E(160)修改为最大工作压力10MPa~40MPa，并分为LL、L和S三个系列.系列的产品尺寸范围作了调整；
将接头体扳手尺寸改为锻制和机械加工两类；调整了管子外径尺寸系列，并修改了相关尺寸，一碱少了部分应由制造商控制的参数；-取消了重量数据;
-取消了表面粗糙度标注，表面粗糙度要求在GB/T3765《卡套式管接头技术条件》中给出。本标推自实施之日起代替GB/T3742.1-1983和GB/T3742.2—1983，本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口本标准负责起草单位：中机生产力促进中心，海盐管件制造有限公司、海盐高博管件有限公司。本标准参加起草单位：伊顿（宁波）流体连接件有限公司、嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、浙江华夏阀门有限公司、海盐县海管管件制造有限公司，焦作市路通液压附件有限公司，
本标推主要起草人：耿志学、李维荣、周舜华、冯峰、阮潜丰、陶忠明、左学俊、陈占基、周剑飞、王利民。
本标准所代替标准的历次版本发布情况为：GB/T3742.1—1983;
-GB/T 3742.2—1983。

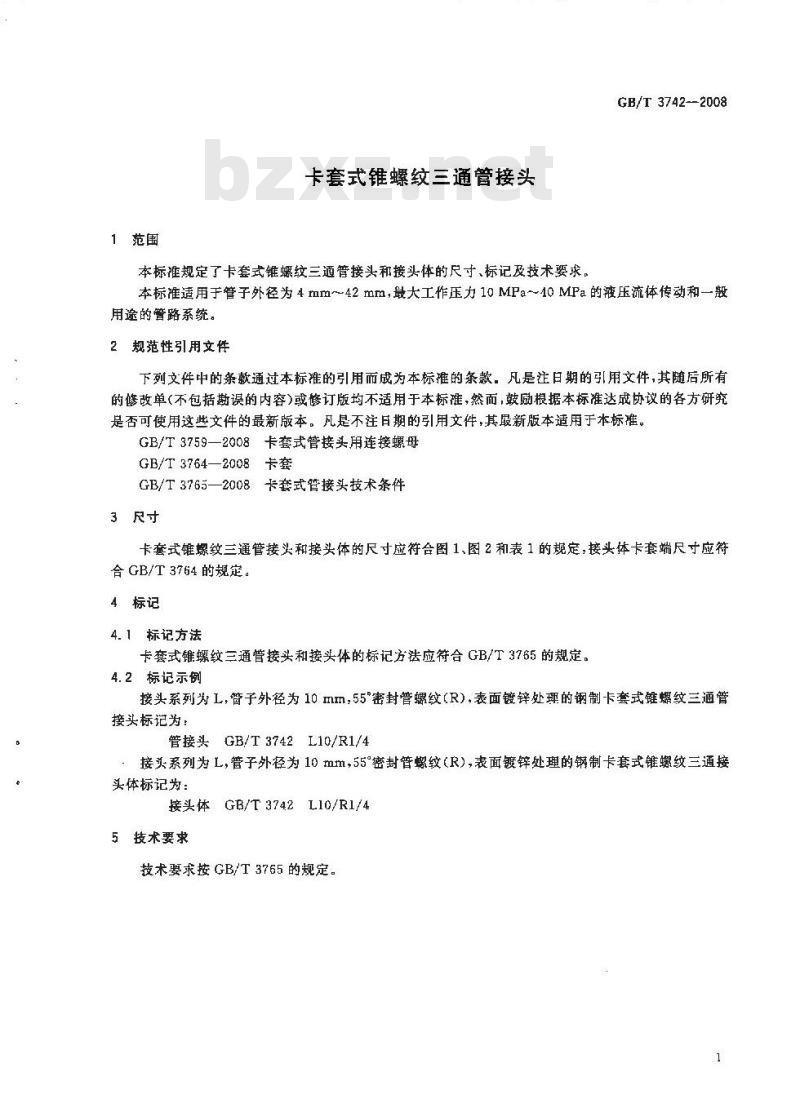

1范围
卡套式锥螺纹三通管接头
本标推规定了卡套式锥螺纹三通管接头和接头体的尺寸、标记及技术要求。GB/T 3742--2008
本标准适用于管子外径为 4 m~~42 mm,最大工作压力 10 MPa~40 MPa 的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759—2008卡套式管接头用连接螺母GB/T3764—2008卡套
GB/T3765—2008卡套式管接头技术条件3尺寸
卡套式锥螺纹三通管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式锥螺纹三通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，55密封管螺纹（R)，表面镀锌处理的钢制卡套式锥螺纹三通管接头标记为：
管接头GB/T3742L10/R1/4
接头系列为L，管子外径为10 mm，55°密封管螺纹(R),表面镀锌处理的钢制卡套式锥螺纹三通接头体标记为：
接头体GB/T3742L10/R1/4
5技术要求
技术要求按GB/T3765的规定。
GB/T 3742—2008

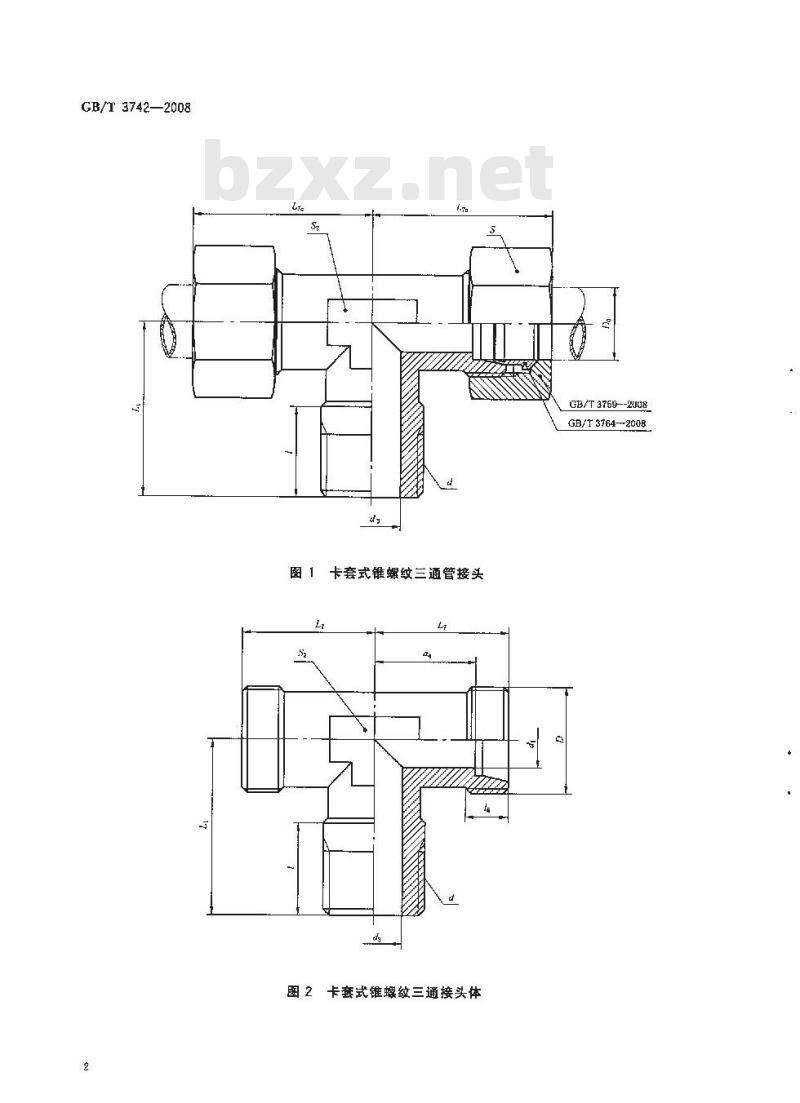

图1卡套式锥螺纹三通管接头
图2卡套式锥螺纹三通接头体
GB/T3759--2U08
GB/T3764-2008
压力/
M24×1, 5
M36×2
M36×2
M42×2
M52×2
表1卡套式锥螺纹三通管接头和接头体尺寸d,
注：尽可不采用括号内的规格
NPT1/8
NPT1/8
NPT1/8
NPT1/8
NPT1/8
NPTI/4
NPT1/4
NPT3/8
NPT1/2
NPT1/2
NPT1/2
NPT3/4
NPTI/A
NPT1/4
NPT3/8
NPT3/8
NPT1/2
NPT1/2
NPT3/4
GB/T 3742--2008免费标准下载网bzxz
单位为妾米
