【国家标准(GB)】 电工术语 电路理论

ICS 01. 040. 29

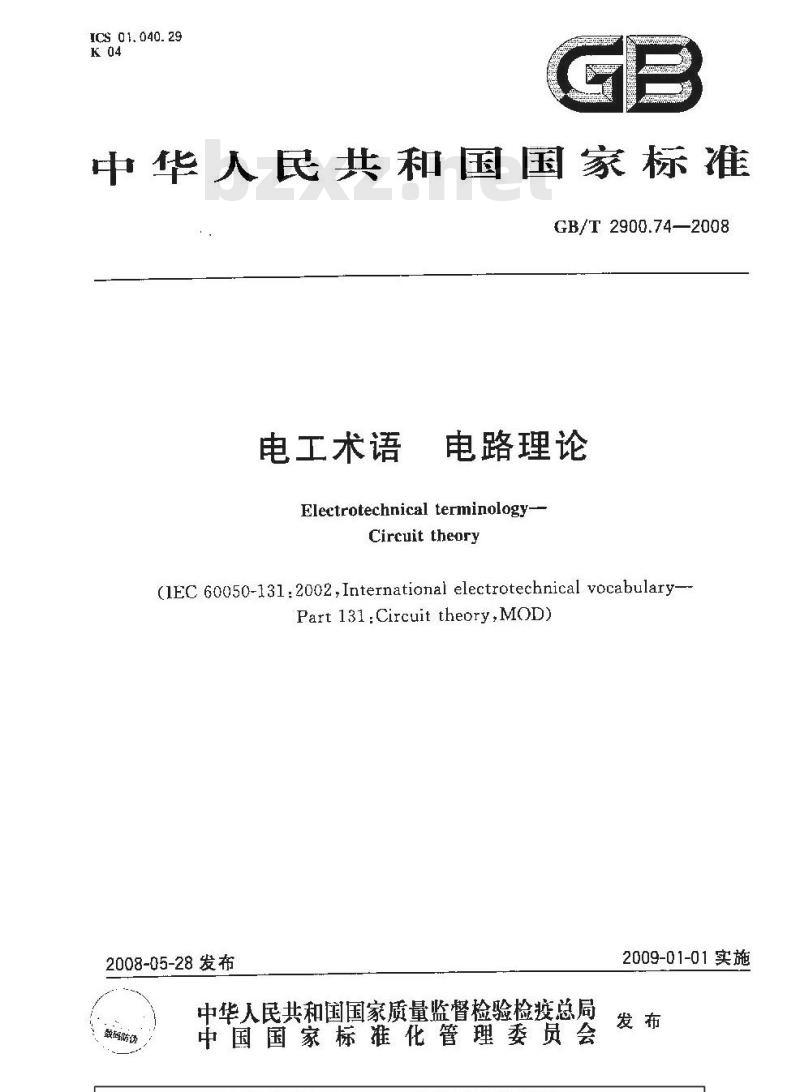

中华人民共和国国家标准
GB/T 2900.74—2008
电工术语
电路理论
Electrotechnical terminology-Circuit theory
(1EC 60050-13l:2002,International electrotechnical v0cabulary-Part 131:Circuit theory,MOD)2008-05-28发布
数竭防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

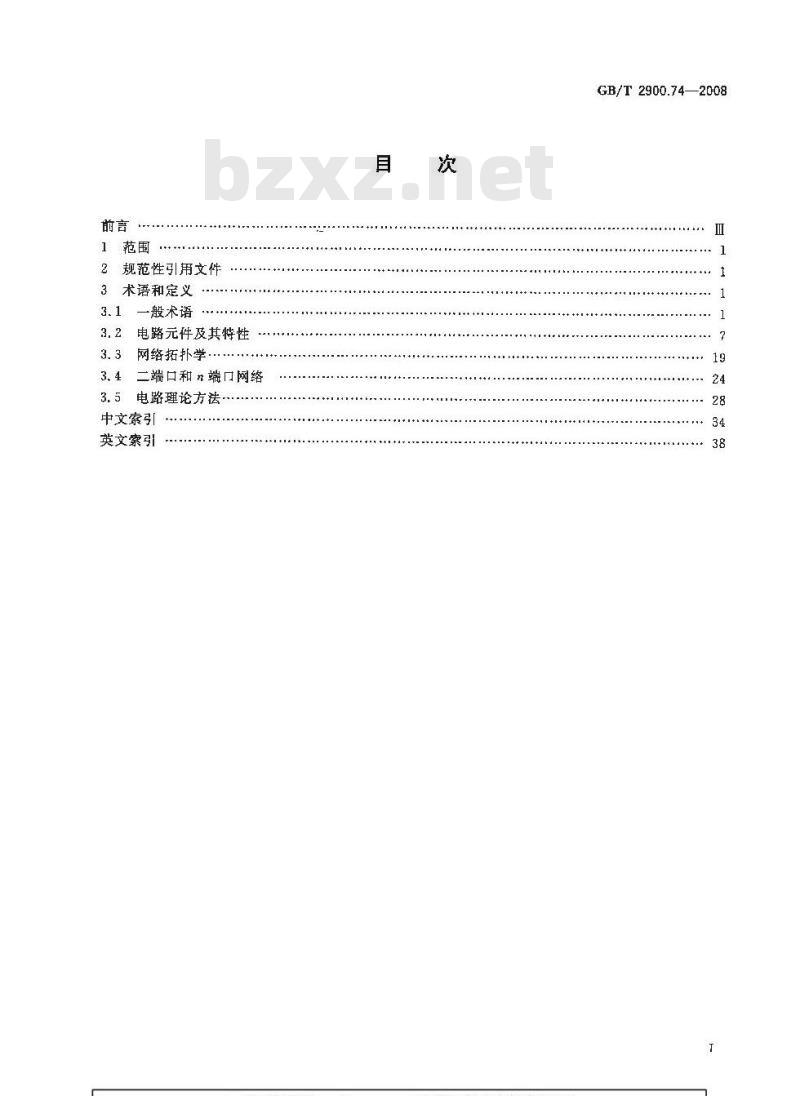

规范性引用文件
3术语和定义
一般术语
3.2电路元件及其特性
网络拓扑学
二端口和n端门网络
3.5电路理论方法·
中文索
英文索引
GB/T2900.74—2008

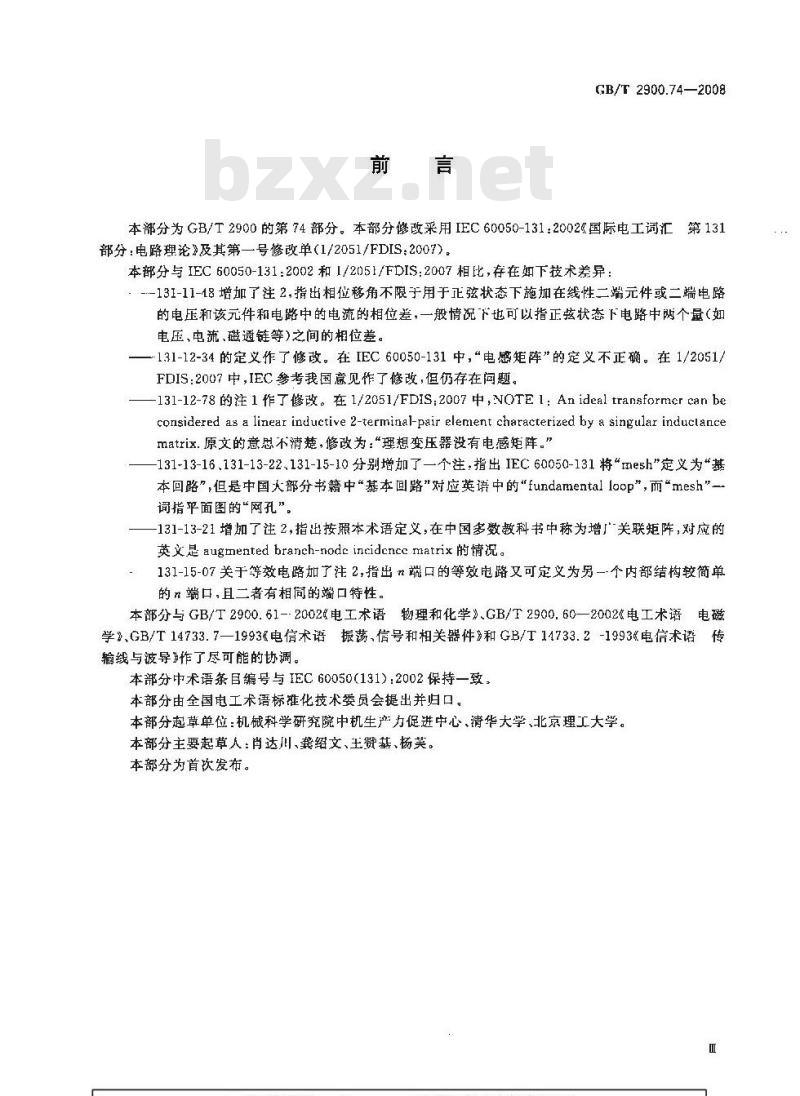

W前言
GB/T 2900.74—2008
本部分为GB/T2900的第74部分。本部分修改采用IEC60050-131：2002国际电工词汇第131部分：电路理论》及其第一号修改单（1/2051/FDIS：2007）。本部分与IEC60050-131:2002和1/2051/FDIS:2007相比，存在如下技术差异：---131-11-18增加了注2,指出相位移角不限于用于正弦状态下施加在线性二端元件或二端电路的电压和该元件和电路中的电流的相位差，一般情况下也可以指正弦状态下电路中两个量（如电压，电流、磁通链等)之间的相位差。—131-12-34的定义作了修改。在IEC 60050-131 中，“电感矩阵\的定义不正确。在1/2051/FDIS:2007中，IEC参考我国意见作了修改，但仍存在问题。-131-12-78的注1作了修改。在1/2051/FDIS：2007中，NOTE1：Anidealtransformcrcanbeconsidered as a linear inductive 2-terminal-pair element characterized by a singular induclancematrix.原文的意思不清楚，修改为：“理想变压器没有电感矩阵。”-131-13-16,131-13-22,131-15-10分别增加了一个注：指出IEC60050-131将\mesh\定义为*基本回路\,但是中国大部分书籍中\基本回路\对应英语中的\fundamental loop\,而\mesh\一词指苹面图的“网孔”。
-131-13-21增加了注2,指出按照本术语定义,在中国多数教科书中称为增广关联矩阵，对应的英文是augmentedbraneh-nodeincidencematrix的情况。131-15-07关于等效电路加了注2,指出n端口的等效电路又可定义为另一-个内部结构较简单的π端口,且二者有相冏的端口特性。本部分与GB/T2900.61--2002电工术语物理和化学》、GB/T2900.60—2002(电工术语电磁学\、GB/T14733.7—1993&电信术语振荡，信号和相关器件》和GB/T11733.2-1993《电信术语传輪线与波导多作了尽可能的协调。本部分中术语条目编号与IEC60050(131)：2002保持一致，本部分由全国电工术语标准化技术委员会提出并归口。本部分起草单位：机械科学研究院中机生产力促进中心、清华大学、北京理工大学。本部分主要起草人：肖达川、龚绍文、王赞基、杨芙。本部分为首次发布。

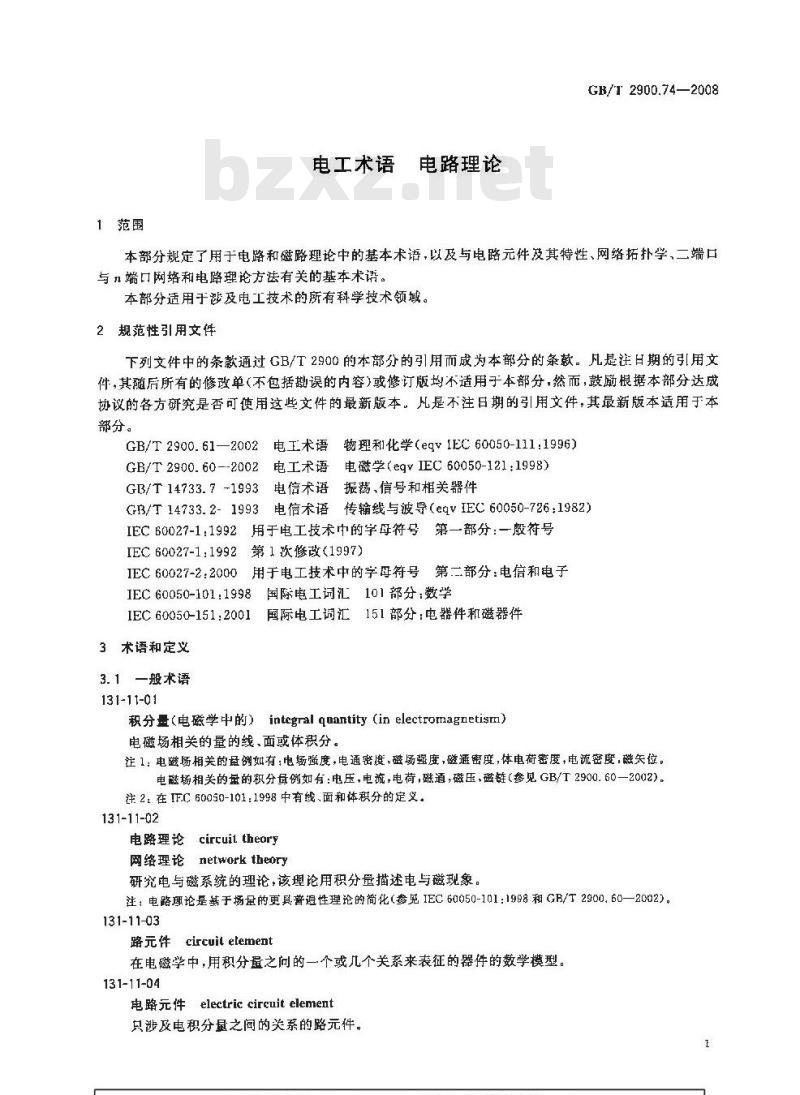

1范围
电工术语
电路理论
GB/T 2900.74—2008
本部分规定了用于电路和磁路理论中的基本术语，以及与电路元件及其特性、网络拓扑学，二端口与n端口网络和电路理论方法有关的基本术语。本部分适用于涉及电工技术的所有科学技术领域。2规范性引用文件
下列文件中的条款通过GB/T2900的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件：其最新版本适用于本部分。
GB/T2900.61—2002电工术语物理和化学（eq1EC60050-111:1996)GB/T2900.60--2002电工术语电磁学（egvIEC60050-121：1998)GB/T14733.7-1993电信术语振荡、信号和相关器件GB/T14733.2-1993电信术语传输线与波导（eqVIEC60050-726：1982）2用于电工技术中的字母符号第一部分：一般符号IEC60027-1:1992
2第1次修改（1997)
IEC 60027-1:1992
IEC60027-2:2000用于电工技术中的字母符号号第二部分：电信和电子
IEC60050-101：1998国际电工词汇101部分：数学IEC60050-151：2001国际电工调汇151部分：电器件和磁器件3术语和定义
3.1 —般术语
131-11-01
积分量（电磁学中的）integralquantity（inelectromagnetism）电磁场相关的量的线、面或体积分。注1电磁场相关的盘例如有：电场强度，电通密度，磁场强度，磁通密度，体电荷密度，电流密度，磁失位，电磁场相关的量的积分量例如有：电压，电流，电荷，磁通，磁压，磁链（参见GB/T2900.60—2002)。注2：在IFC60050-101：1998中有线、面和体积分的定义。131-11-02
电路理论circuit theory
网络理论network theory
研究电与磁系统的理论，该理论用积分描述电与磁现象。注：电路论是基于场量的更具普追性理论的简化（参见IEC60050-101：1998租GB/T2900,60—2002)。131-11-03
+ circuit elenent
路元件
在电磁学中，用积分量之问的一个或儿个关系来表征的器件的数学模型。131-11-04
电路元件electric circuit element只涉及电积分之间的关系的路元件。GB/T 2900.74—2008
131-11-05
磁路元件magnetic circuit element只涉及磁积分量之间的关系的路元件。131-11-06
路(1)
circuit
相互连接的路元件的集。
131-11-07
电路electric circuit
电网络electricnetwork
仅由电路元件组成的路。
注1：在IEC60050-151;2001中，“电路”和\电网络\两个调具有与器件和介质有关的另外的含义。注2：没有限定词的“网络”-词也用于网络拓扑中。（参见131-13-03)131-11-08
磁路magnetic circuit
仅由磁路元件组成的路。
注：在IEC60050-1512001中，“磁路\一词具有与磁介质有关的另外的含义。131-11-09
集总的
lumped
描述一个路元件，其积分量之间的关系可以用函数，或对时间的导数，或对时问的积分，或它们的组台来表达，
注，对于集总路元件，认为其尺寸相对于电磁场的相应被长可以忽略不计。131-11-10
分布的
distributed
指述一个路元件，其积分量之间的关系包含对空间坐标的导数，131-11-11
端子 terminal
电路元件、电路或网络（131-13-(03)与其他电路元件、电路或网络相互连接的点。注1：对于电路元件，端于就是在其上或在其间定义有关积分盘的点。在每个端子仪有一个电流由外部进人元件。注2：在IEC50050-1512001中，“端子”词有相关的含义。131-11-12
n端的 n-terminal
描述一具有n个端子的电路元件、电路或网络（131-13-03)，其中n一般大于2。131-11-13
Fn-terminal circuit element
共端电路元件
具有 n 个端子的电路元件,其中 n一般大于 2。注：对于元端电路元件：
1）任何瞬时从这n个端子进人该元件的电流的代数和为签；2）积分盘之间有元一1个独立的关系。131-11-14
n-terminal circuit
\端电路
具有n个端子的电路，其中n一般大于2。131-11-15
f two-tcrminal circuit
二端电路
具有两个端子的电路。
131-11-16
二端元件 two-terminal element具有两个端子的电路元件。
131-11-17
非时变的time-independent
描述一个路元件惑路，基积分量之间的关系与时间无关。131-11-18
线性的linear
描述一个路元件或路，其积分量之间的关系是线性的。注 1:两个盘 和 之间的关系 y=F(1),如果满足F(a+) F(X)+F()
称关系 y=F(1)是线性的,其中 F是算于,a 和户为实数或复数。GB/T 2900.74--2008
注2：在GB/T2900.61-2002的111-12-09和111-14-58中，英语\linear\—调有另外的含义，131-11-19
非线性的non-linear
描述一个路元件或路，其积分量之间的关系不全是线性的。131-11-20
symmetric
对称的
描述一个二端元件或二端电路，如果每个积分量的值都用它的负值代替，积分量之问的关系不变。注1：由瞬时电压与解时电流之间的奇函数关系表征的电阻元件尼一例。注2：对于二端口网络(见131-12-70)或多相系统，对称的\一词有另外含义。131-11-21
非对称的
asymmetrig
描述一个二端元件或二端电路，如果每个积分量的值都用它的负值代替，积分量之间的诸关系中至少有一个不成立。
注1：里想二极管是一例。
注2：对于二端口网络(见131-12-71),“非对称的\一词有另外含义。131-11-22
直流电流directcurrent
不随时间变化的电流，或广义理解为以直流分量为主的周期电流：注：在IEC 60050-151:2001中定义了限定词DC汽流)。131-1t-23
直流电压direct voltage;direct tension不随时间变化的电压，或广义理解为以直流分量为主的期电压。往，在 IEC 60050-151:2001中定义了限定词 DC(直流)。131-11-24
Ealternating current
交流电流
对时间作周期性变化而直流分量为零，或广义理解为直流分量可以忽略的电流。注：在IEC 60050-151:2001中定义了限定词AC(交流)。131-11-25
alternating voltagc;altcrnating tension交流电压
对时间作周期性变化施直流价量为零，或广义理解为直流分量可以忽略的电压。注：在IEC60050-151：2001中定义了限定词AC(交流）。131-11-26
相量phasor
正弦积分量的复数量表示：复数量的辐角为所代表的积分母的初相位，复数量的模为所表示的正弦3
GB/T 2900.74—2008
量的方均根值。［101-14-62MOD注1：对于量a(2)AVZcos(at+8），其相量为Aexp(jg,）。注2：复数盘的模等于正弦量的幅值的相似表示,有时候也称为“相量”。注3；相量也可以用相函图表示。131-11-27
周期状态periodic conditions
电路元件或电路的一种状态·其特征为所有电流和电压均为具有相同期的时间周期函数。131-11-28
正兹状态sinusoidalconditions线性电路元件或电路的一种状态，其特征为所有电流利电压均为具有相同题率的时间正弦函数。131-11-29
电流方向 direction of electric current按惯例，净正电荷从一端子流到另一端子的方向。往：通常的情说是，载流子带负电荷，电流的方间与这些载流于流动的方问相反。131-11-30
瞬时功率（二端电路的）instantaneouspower（for a two terminal circuit）p
对于端子为A和B的二端元件或电路，端子间的瞬时电压uan（131-11-56)与该元件或电路中瞬时电流的乘积
式中,元件或电路中的电流，当其方向是由A到B时前取正号，否则冠以负号。注 1: 电流方向的定义如 131-11-29 所述。注2：在电路理论中，一般讲，电场强度是无旋的，即有uAR二V.一Ve，其中VA和Vs分别为端子A和B处的电位。131-11-31
瞬时功率(n端电路的）instantaneous power（for an n-terminal circuit）选择诸端子中一个端子为公共端子，其余每一端子均可与该端子形成一个端对时，这n一1个端对的瞬时功率之和。
注：瞬时率的值与公共端子的选择无关131-11-32
瞬时吸收功率 instanlaneous absorbed power二端电路或n端电路的正值瞬时功率。131-11-33
瞬时供给功率 instantaneous supplied power二端电路或n端电路的负值瞬时功率。131-11-34
无源的passive
描述电路元件或电路，其瞬时功率在初次对之供给电能之前的某一瞬时并始的任何时问间内的时间积分为非负的。
注1：周期状态下，积分区间可以取整数个周期，不必从负无穷开始积分，注2：一般情况下，无源电路不含电压源或电流额。131-11-35
耗能的dissipative
描述无源电路元件或无源电路，其瞬时功率在初次对之供给电能之时开始的任何时间间隔内的时间积分是正的。
注：周期状态下，积分区间可以取整数个周期,不必从负无穷开始积分，4
131-11-36
非耗能的non-dissipative
GB/T 2900.74--2008
描述无源电路元件或无源电路，其瞬时功率在初次对之供给电能之前的某一瞬时开始的任何时间间隔内的时间积分不总是正的。往：周期状态下，积分区间可以取整数个周期，不必从负无穷开始积分。此时，群时功率的时间积分为零。131-11-37
无功的reactive
描述正弦状态下的电路元件或电路，其瞬时功率在整数周期内的时间积分为零。注：无功的电路元件或电路店无源的和非耗能的。131-11-38
有源的
active
描还不是无源的电路元件或电路。注1：有源电路通常含有电压源或电流源。注2：131-11-42中，英语\active\一词有另外含义。131-11-39
complex power
复功率
复视在功率complex apparent power复表观功率
正弦状态下，代表线性二端元件或二端电路端子间电压的相量U与代表该元件或电路中电流的相量的共轭复数的乘积：
注：在国际单位制(S1)中，复功率的单位超伏安。131-11-40
复交流功率complex alternating pwer交流功率alternating power
正弦状态下，代表线性二端元件或二端电路端子间电压的相量与代表该元件或电路中电流的相量I的乘积：
注，在国际单位制(SI)中，友交流功率的单位是优安。131-11-41
视在功率apparent power
表观功率
二端元件或二端电路端子间电压的方均根值U与该元件或电路中的电流的方均根值I的乘积：S=UI
注1：正弦状态下，视在功率是复功率的模。注2：在国际单位制(SI)中，视在功率的单位为伏安，131-11-42
有功功率
activepower
周期状态下，瞬时功率在-个周期T内的平均值：5
GB/T 2900.74—2008
注1：在正弦状态下，有功功率是复功率的实部。注2：在国际单位制（SI)中，有功功率的单位是瓦特。131-11-43
非有功功率
on-activepower
对于周期状态下的二端元件或二端电路，其量值等于视在功率与有功功率的平方差再取平方根的量：
Q~ -- Vs*- P?
式中S是视在功率，尸是有功功率。注1：正弦状态下，非有功功率尼复劲率虚部的绝对值。注2：在国际单位制(SI)中，非有功功率的单位是伏安，在1EC60027-1:1992中给出了此量专用单位的名称”走\利符号\var\。
131-11-44
无功功率
reaetive power
对于正弦状态下线性二端元件或二端电路，其晨值等于视在功率S和（端子间电压对电流的）相位移角年（131-11-48)的正弦之乘积的量：Q- Ssing
注1：无功功率的绝对值等于非有功功率。注2：在困际单位制（S1)甲，无功功率的单位走伏安。在IEC60027-1:1992中给出了此量专用单位的名称”乏”和符号\var\。
131-11-45
芝var
在非有功功率和无功功率的情况下，伏安的专用名称。131-11-46
功率因数
pnwerfactorwwW.bzxz.Net
周期状态下，有功功率P的绝对值与视在功率5的比值：LPI
注：正弦状态下,功率因数基有功因数的绝对值。131-11-47
非有功功率因数
non-activepuwerfacton
周期状态下,非有功功率 Q_与视在功率 5 的比值:1~ =注：正弦状态下，非有功功率因数等于无功因数的绝对值。131-1F-48
相位移角displaccment angle
相位差角phase difference angle正弦状态下，施加在线性二端元件或二端电路的电压和该元件或电路中的电流之间的相位差。社1：相位移角的余弦是有功因数，注2：一·般说来，相位移角指正弦状态下电路中两个量（例如电压，电流、磁通链)之间的相位差。6
131-11-49
有功因数activefactor
对于正弦状态下的二端元件或二端电路，有功功率与视在功率的比值。注：有功因数等于（子间电压对电流的）相位移角（131-11-48)的余弦。131-11-50
reactivefactor
无功因数
对于正弦状态下的二端元件或二端电路，无功功率与视在功率的比值。注：无功因数等于（端子间电压对电流的）相位移角（131-11-48>的证弦。131-11-51
GB/T 2900.74—2008
有功电流aclive current
对于由周期电压供电的二端元件或二端电路，与电压成比例的电流分量，且比例系数等于有功功率除以电压的方均根值的平方。
注：正弦电压下，有功电流是元件或电路中的、与电压同频率同相位的电流分盘。131-11-52
non-activecurrent
非有功电流
由周期电压供电的二端元件或二端电路的电流与有功电流之差。注：非有功电流与电压正交，即二者的乘积在一个周期内的积分似为零。131-11-53
reaetive current
无功电流
正弦状态下的非有功电流。
注：无动电流是其相量与电压相盘垂直的电流分量，即与电压的相位差为士元/2的分量。131-11-54
［电］感性电流inductivecurrent其相位滞后于电压元/2的无功电流。131-11-55
【电】容性电流
capacitive current
其相位超前于电压元/2的无功电流。131-11-56
)voltage (in circuit theory);electric tension (in circuit theory)电压(电路理论中)
在端子A与B之间，其量值un等于A端电位Va与B端电位V。之差的堂：UAB =VA-Ve
注：在电路理论中，电场强度假设为无旋的。因此，本定义与电磁学术语中给出的更一股性的定义一致（见GB/T2900.60—2002中的121-11-27)3.2电路元件及其特性
131-12-01
电阻性端元件resistive n-terminal element无源n端电路元件，其特性由任两端子问电压和各端子处电流的函数关系表征。注：2端电阻性元件吸收的电能不能以电能形式从端子释放出来。131-12-02
电阻性二端元件resistivetwu-lerminal elemcnt无源二端元件，其特性由端子间电压和元件中电流的函数关系表征。注：电阻性二端元件吸收的电能不能以电能形式从翻子释放出来，7
GB/T 2900.74—2008
131-12-03
理想电阻器ideal resistor
线性二端电阻性元件。
注1：理想电阻器的电压险以电流的商是正值常数：注2：“电阻器”的定义见EC60050-151.2001.131-12-04
电阻（1）resistance（1）
对于端子为A和B的电阻性二端元件或二端电路，端子间电压uAB(131-11-56)除以元件或电路中电流讠的商：
式中，如果电流i的方向从A到B，则电流i前取正号，否则冠以负号。注1：电阻不可为负。
注2：“电限\的另一意义见131-1245。131-12-05
微分电阻differentialresistanceR.
对于端子为A和B的电阻性二端元件或二端电路，端了间电压uAs（131-11-56)对元件或电路中电流i的导数：
Ra = daa
式中，如果电流i的方向从A到B，则等号右端项取正号，否则冠以负号。注，理想电器的微分电阻R。等于其电阻R。131-12-06
电导(1)conduetance (1)
对于端子为A和B的电阻性二端元件或二端电路，元件或电路中电流：除以端子间电压uAB<13111-56)的商：
式中，如果电流的方向从A到B，则电流前取正号，否则冠以负号。注1：电导是电阻的倒数。
注2：“电导”的另一意义见131-12-53，131-12-07
微分电导differential conductanceG
对于端了为A和B的电阻性二端元件或一端电路，元件或电路中电流i对端子间电压uAB（131-11-56)的导数：
式中，如果电流i的方向从A到B，则等号右端项正号，否则冠以负号。注：理想电阻器的微分电导G等于其电导G.8
