ICS 21.060. 60
中华人民共和国国家标准
GB/T 3741-2008
代替 GB/T 3741.1—1983,GB/T 3741.2-1983卡套式可调向端三通管接头
24' cone connectors—Straight thread tee2008-05-07发布
2008-11-01实施

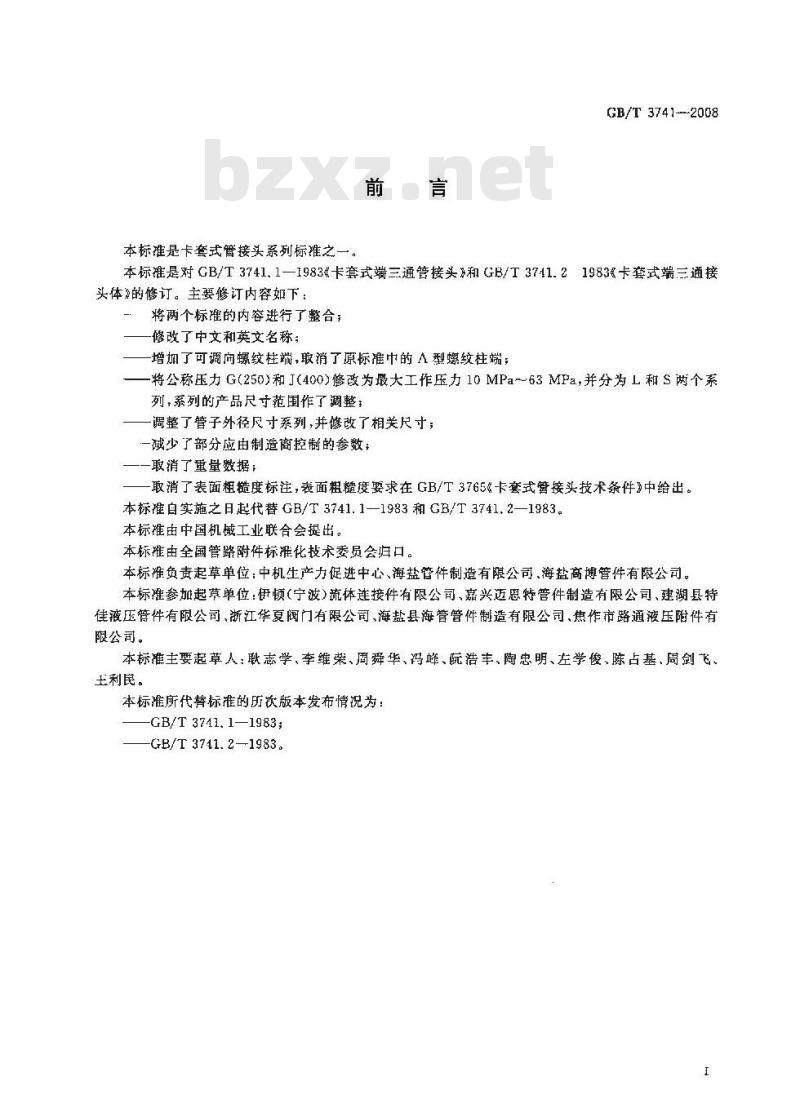

本标准是卡套式管接头系列标准之一。前言
GB/T 3741--2008
本标谁是对GB/T3741.1—1983卡套式端三通管接头》和GB/T3741.21983《卡套式端三通接头体》的修订。主要修订内容如下：一．将两个标难的内容进行了整合；修改了中文和英文名称；
-增加了可调向螺纹柱端，取消了原标准中的A型螺纹柱端；将公称压力G(250)和J(400)修改为最大工作压力10 MPa63MPa,并分为L和S两个系列，系列的产品尺寸范围作了调整：调整了管子外径尺寸系列,并修改了相关尺寸，一减少了部分应由制造商控制的参数；一取消了重量数据；
取消了表面粗糙度标注，表面粗糙度要求在GB/T3765&卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T3741.1—1983和GB/T3741.2—1983。本标维由中国机械工业联合会提出本标雅由全国管略附件标雅化技术委员会归口。本标准负责起草单位：中机生产力促进中心、海盐管件制造有限公司.海盐商博管件有限公司。本标准参加起草单位：伊顿（宁波）流体连接件有限公司、嘉兴迈恩特管件制造有限公司、建溯县特佳液压管件有限公司、浙江华夏阀门有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。
本标准主要起草人：耿志学、李维荣、周舜华、冯峰、阮浩丰、陶忠明、左学俊、陈占基、周剑飞、王利民。
本标准所代替标准的所饮版本发布情况为：GB/T3741.1—1983；
-GB/T 3741. 2—1983。

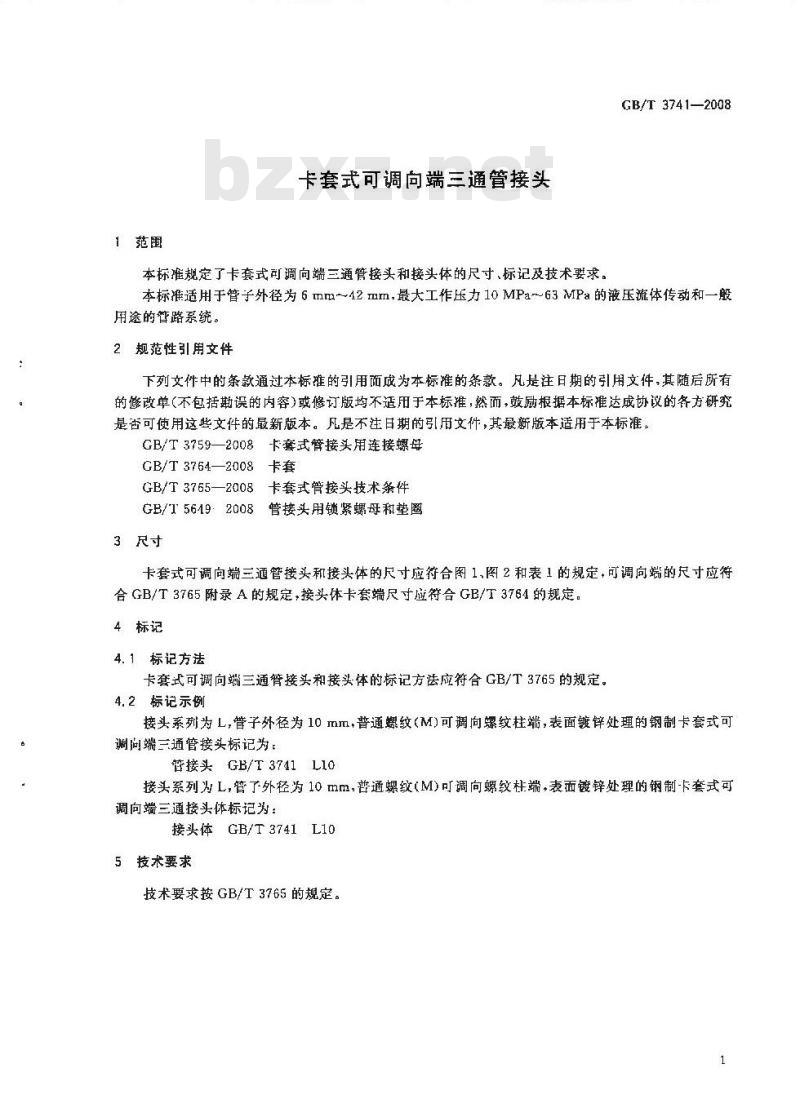

1范围
卡套式可调向端三通管接头
本标准规定了卡套式可调向端三通管接头和接头体的尺寸、标记及技术要求。GB/T 3741—2008
本标准适用于管子外径为 6 mm～~42 mm,最大工作压力 10 MPa~63 MPa 的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759——2008-卡套式管接头用连接螺每GB/T3764—2008卡套
GB/T3765—2008卡套式管接头技术条件GB/T5649：2008管接头用锁紧螺母和垫圈3尺寸
卡套式可调向端三通管接头和接头体的尺寸应符合图1,图2和表1的规定，可调向端的尺寸应符合GB/T 3765附录 A的规定，接头体卡套端尺寸应符合GB/T 3764的规定。4标记
4.1标记方法
卡套式可调向端三通管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，管子外径为10mm，普通螺纹（M)可调向纹柱端，表面镀锌处理的钢制卡套式可调向端三通管接头标记为：
管接头GB/T3741L10
接头系列为L，管了外径为10mm，普通螺纹（M)可调向螺纹柱端，表面镀锌处理的钢制-卡套式可调向端三通接头体标记为：
接头体GB/T3741L10
5技术要求
技术要求按 GB/T 3765的规定。1
GB/T 3741—2008
GB/T66492008
GB/T5649-2008

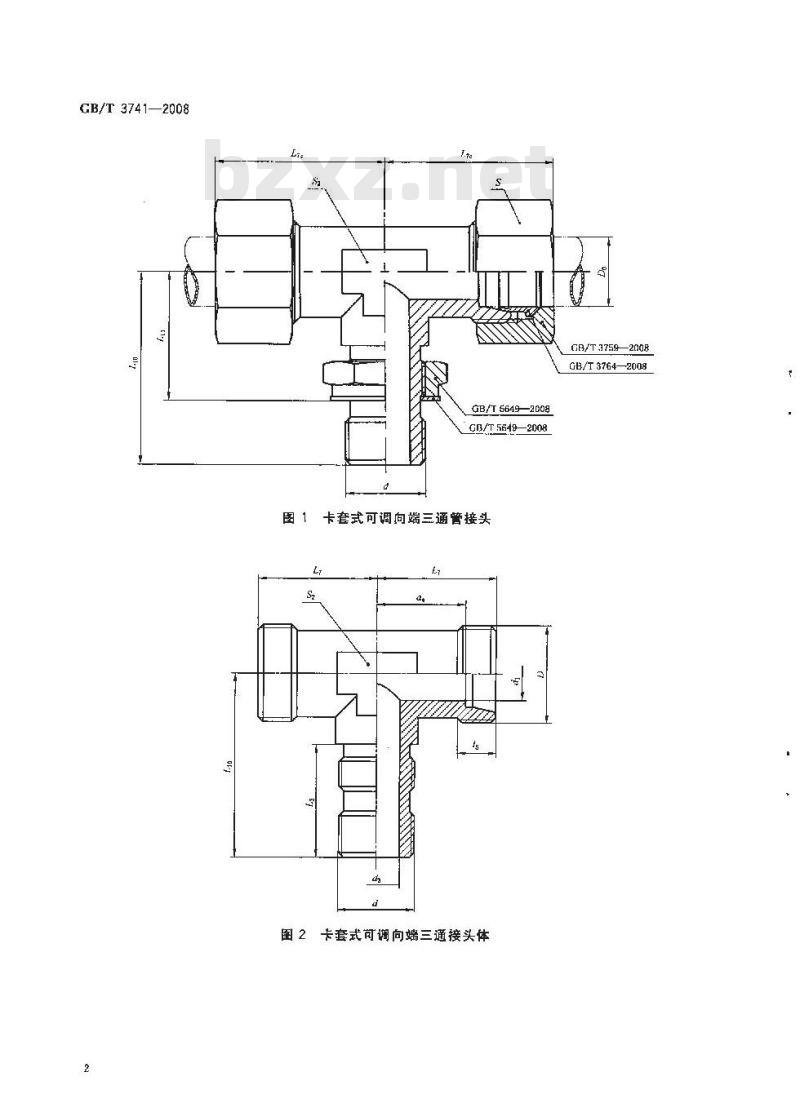

卡套式可调向端三通管接头
图2卡套式可调向端三通接头体
GB/T3759—2008
GB/T3764—2008
压力！
M12X1. 5M10X1

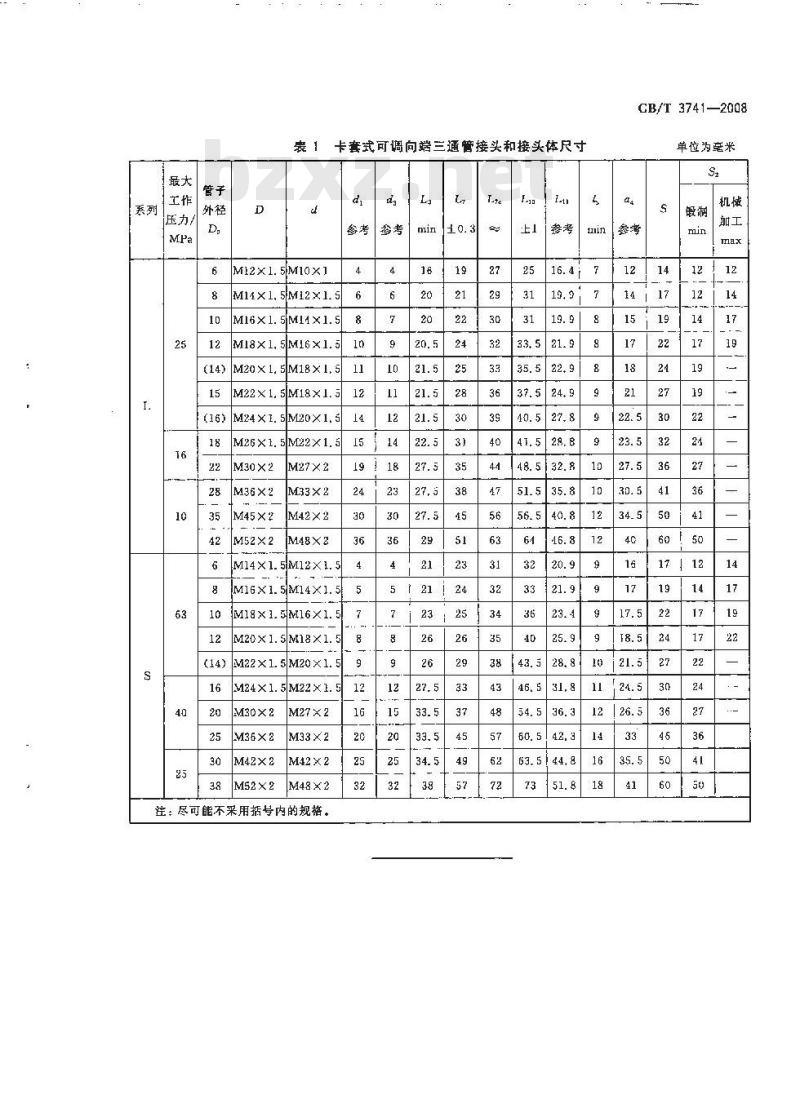

卡套式可调向端三通管接头和接头体尺寸dr
M14X1,5M12X1.5
M18X1.5M16X1
M18×1
M30×2
M36×2
M45×2
M52×2bzxZ.net
5M20×1
va2X15
M27×2
M33×2
M42×2
5M12X1
M18X1.5M16X1
5M20X1
M30×2
M35×2
M42×2
注：尽可能不采用括号内的规，11
CB/T3741—2008
单位为毫米
