【国家标准(GB)】 电工电子产品环境试验 第2部分：试验方法 试验：温度(低温、高温)/低气压/振动(正弦)综合

ICS19.040

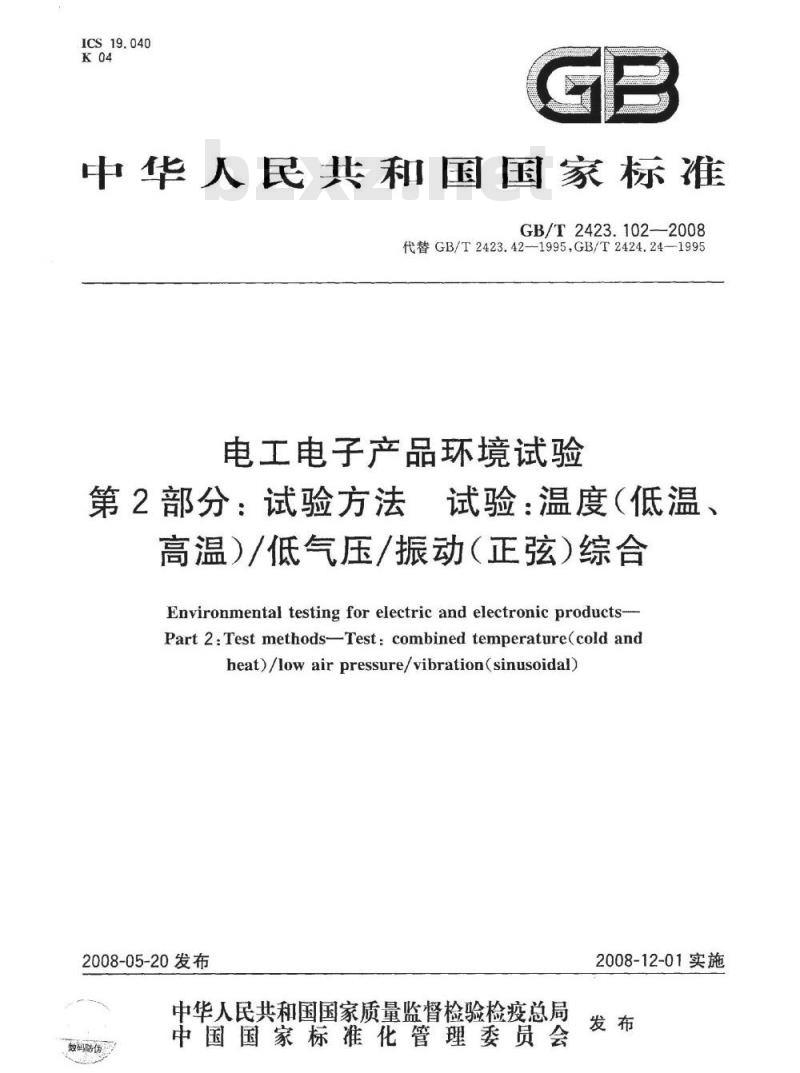

中华人民共和国国家标准
GB/T2423.102-2008
代替GB/T2423.42--1995GB/T2424.24—1995电工电子产品环境试验
第2部分：试验方法
试验：温度（低温、
高温）/低气压/振动（正弦）综合Environmental testing for electric and electronic products-Part 2:Test methods-Test: combined temperature(cold andheat)/lowairpressure/vibration(sinusoidal)2008-05-20发布
中华人民共和国国家质量监督检验检疫总局数码防伤
中国国家标准化管理委员会
2008-12-01实施

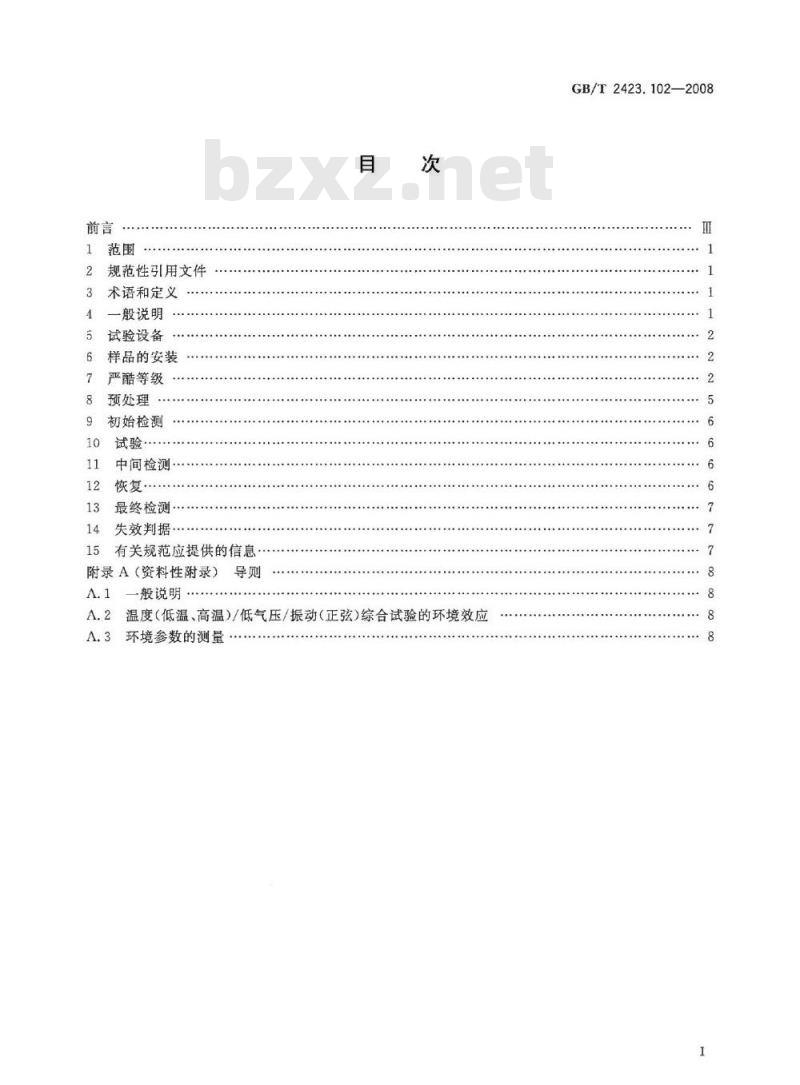

规范性引用文件
术语和定义
一般说明
试验设备
样品的安装
严酷等级
预处理
初始检测
中间检测
恢复·
最终检测·
失效判据…·
15有关规范应提供的信息
附录A（资料性附录）导则
A.1一般说明..
A.2温度（低温、高温）/低气压/振动（正弦）综合试验的环境效应A,3环境参数的测量
GB/T2423.102—2008
GB/T2423.102—2008

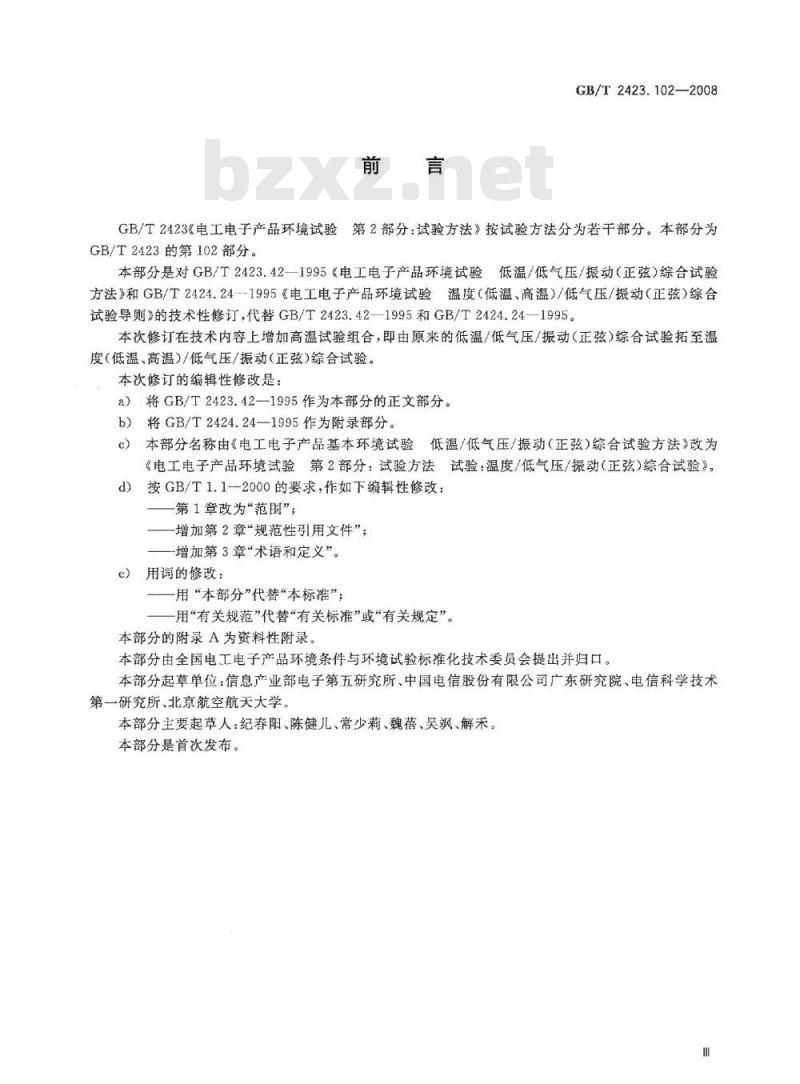

GB/T2423《电工电子产品环境试验第2部分：试验方法》按试验方法分为若干部分。本部分为GB/T2423的第102部分。
本部分是对GB/T2423.42一1995《电工电子产品环境试验低温/低气压/振动（正弦）综合试验方法》和GB/T2424.24--1995《电工电子产品环境试验温度（低温、高温）/低气压/振动（正弦）综合试验导则》的技术性修订，代替GB/T2423.42—1995和GB/T2424.24—1995。本次修订在技术内容上增加高温试验组合，即由原来的低温/低气压/振动（正弦）综合试验拓至温度（低温、高温）/低气压/振动（正弦）综合试验。本次修订的编辑性修改是：
a）将GB/T2423.42—1995作为本部分的正文部分。将GB/T2424.24—1995作为附录部分。b)
本部分名称由《电工电子产品基本环境试验低温/低气压/振动（正弦）综合试验方法》改为c）
《电工电子产品环境试验第2部分：试验方法试验：温度/低气压/振动（正弦）综合试验》。d)
按GB/T1.12000的要求，作如下编辑性修改：第1章改为“范围”；
一增加第2章“规范性引用文件”；-增加第3章“术语和定义”。
e）用词的修改：
一用“本部分”代替“本标准”；一用“有关规范”代替“有关标准”或“有关规定”本部分的附录A为资料性附录。
本部分由全国电工电子产品环境条件与环境试验标准化技术委员会提出并归口。本部分起草单位：信息产业部电子第五研究所、中国电信股份有限公司广东研究院、电信科学技术第一研究所、北京航空航天大学。本部分主要起草人：纪春阳、陈健儿、常少莉、魏蓓、昊飘、解宋。本部分是首次发布。

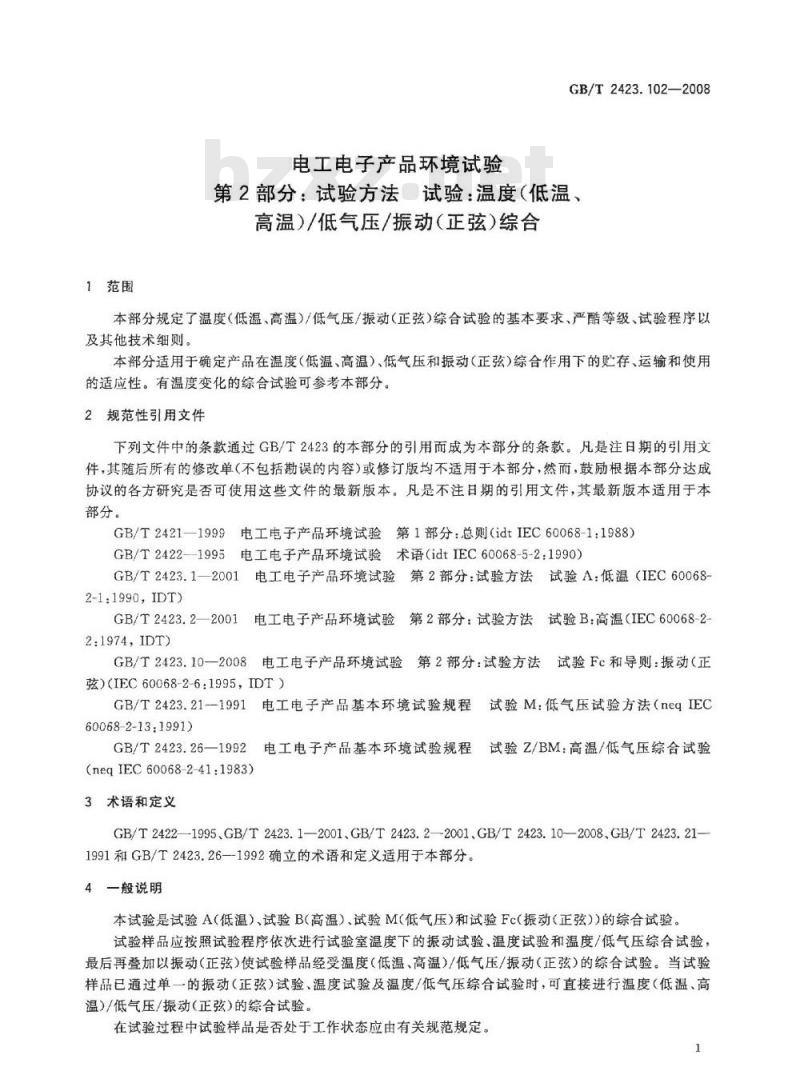

1范围
电工电子产品环境试验
GB/T2423.102—2008
第2部分：试验方法试验：温度（低温、高温）/低气压/振动（正弦）综合本部分规定了温度（低温、高温）/低气压/振动（正弦）综合试验的基本要求、严酷等级、试验程序以及其他技术细则。
本部分适用于确定产品在温度（低温、高温）、低气压和振动（正弦）综合作用下的贮存、运输和使用的适应性。有温度变化的综合试验可参考本部分。2规范性引用文件
下列文件中的条款通过GB/T2423的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2421—1999电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）GB/T2422--1995电工电子产品环境试验术语（idtIEC60068-5-2：1990）GB/T2423.1—2001电工电子产品环境试验第2部分：试验方法试验A：低温（IEC600682-1.1990,IDT)
第2部分：试验方法试验B：高温（IEC60068-2GB/T2423.2—2001
电工电子产品环境试验
2:1974，IDT
GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦)(IEC60068-2-6：1995，IDT）GB/T2423.21--1991
电工电子产品基本环境试验规程试验M：低气压试验方法（neqIEC60068-2-13:1991)
GB/T2423.26一1992电工电子产品基本环境试验规程试验Z/BM：高温/低气压综合试验(neqIEC60068-2-41:1983）
3术语和定义
GB/T2422—1995、GB/T2423.1—2001.GB/T2423.2—2001.GB/T2423.10—2008GB/T2423.21—1991和GB/T2423.26—-1992确立的术语和定义适用于本部分。4一般说明
本试验是试验A（低温）、试验B（高温）、试验M（低气压）和试验Fc（振动（正弦））的综合试验。试验样品应按照试验程序依次进行试验室温度下的振动试验、温度试验和温度/低气压综合试验，最后再叠加以振动（正弦）使试验样品经受温度（低温、高温）/低气压/振动（正弦）的综合试验。当试验样品已通过单一的振动（正弦）试验、温度试验及温度/低气压综合试验时，可直接进行温度（低温、高温）/低气压/振动（正弦）的综合试验。在试验过程中试验样品是否处于工作状态应由有关规范规定。1
GB/T2423.102--2008

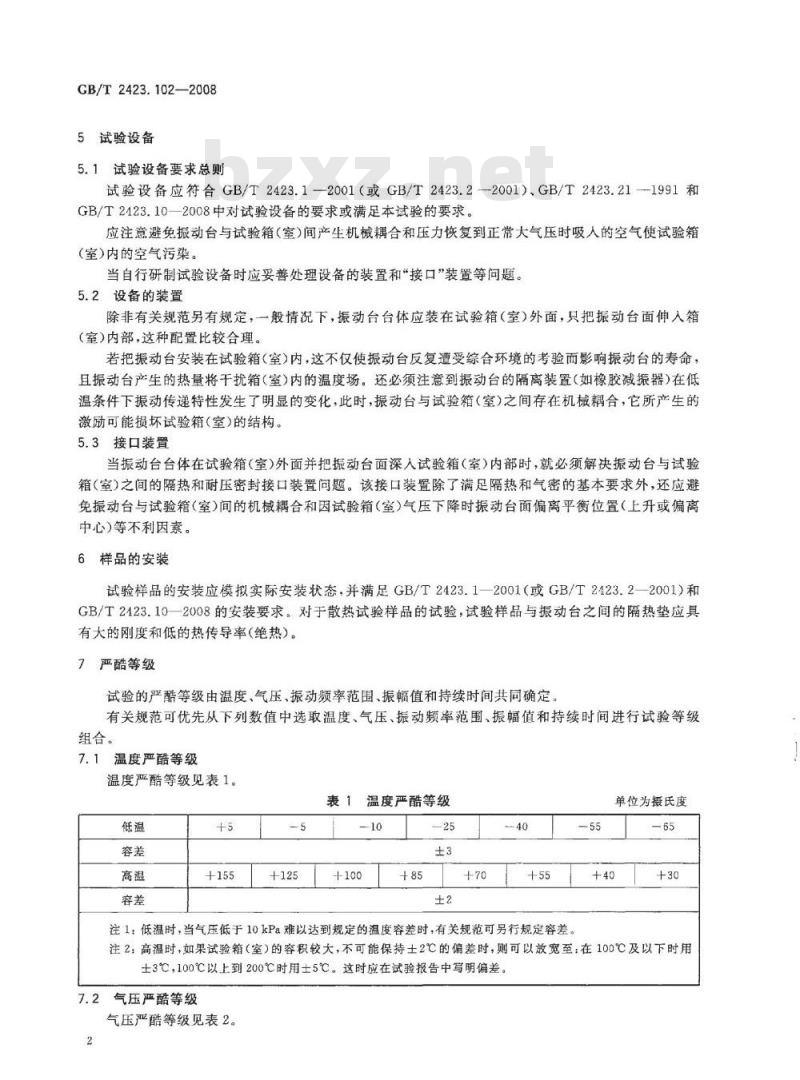

5试验设备
5.1试验设备要求总则
试验设备应符合GB/T2423.1—2001（或GB/T2423.2—2001）、GB/T2423.21-1991和GB/T2423.10一2008中对试验设备的要求或满足本试验的要求。应注意避免振动台与试验箱（室）间产生机耦合和压力恢复到正常大气压时吸人的空气使试验箱(室）内的空气污染。
当自行研制试验设备时应妥善处理设备的装置和“接口”装置等问题。5.2设备的装置
除非有关规范另有规定，一般情况下，振动台台体应装在试验箱（室）外面，只把振动台面伸入箱（室)内部，这种配置比较合理。若把振动台安装在试验箱（室）内，这不仅使振动台反复遭受综合环境的考验而影响振动台的寿命，且振动台产生的热量将干扰箱（室）内的温度场。还必须注意到振动台的隔离装置（如橡胶减振器）在低温条件下振动传递特性发生了明显的变化，此时，振动台与试验箱（室)之间存在机械耦合，它所产生的激励可能损坏试验箱(室)的结构。5.3接口装置
当振动台台体在试验箱（室）外面并把振动台面深入试验箱（室）内部时，就必须解决振动台与试验箱（室之间的隔热和耐压密封接口装置问题。该接口装置除了满足隔热和气密的基本要求外，还应避免振动台与试验箱（室）间的机械耦合和因试验箱（室）气压下降时振动台面偏离平衡位置（上升或偏离中心)等不利因素。
6样品的安装
试验样品的安装应模拟实际安装状态，并满足GB/T2423.1—2001（或GB/T2423.2—2001）和GB/T2423.102008的安装要求。对于散热试验样品的试验，试验样品与振动台之间的隔热垫应具有大的刚度和低的热传导率（绝热）。7严酷等级
试验的严酷等级由温度、气压、振动频率范围、振幅值和持续时间共同确定有关规范可优先从下列数值中选取温度、气压、振动频率范围、振幅值和持续时间进行试验等级组合。
7.1温度严酷等级
温度严酷等级见表1。bzxZ.net
表1温度严酷等级
注1：低温时，当气压低于10kPa难以达到规定的温度容差时，有关规范可另行规定容差55
单位为摄氏度
注2：高温时，如果试验箱（室）的容积较大，不可能保持士2℃的偏差时，则可以放宽至：在100℃及以下时用士3℃，100℃以上到200℃时用士5℃。这时应在试验报告中写明偏差。7.2气压严酷等级
气压严酷等级见表2。
气压值/kPa
7.3振动严酷等级
表2气压严酷等级
容差/kPa
振动严酷等级由频率范围、振动幅值及试验持续时间决定。7.3.1频率范围
频率范围严酷等级见表3。
表3频率范围
优选频率范围
7.3.2振幅值
GB/T2423.102—2008
大约海拔高度/m
单位为赫兹
1~35(40),1~100.2~80,10~5510~100(110),10~15010~200,10~500,10~2000,10~500055~500,55~2000,55~5000,100~2000低交越频率振幅值的优选值
交越频率约为8Hz～9Hz时的振幅值的优选值见表4。表4低交越频率（~8Hz~9Hz）时的振幅值的优选值低于交越额率时的位移幅值/mm
注1：表中所列的数据均为单峰值。高于交越频率时的加速度幅值/（m/s）1.00
注2：当交越频率为8Hz～9Hz不适用时，有关规范可另行规定交越频率及其相应的位移和加速度幅值。b
高交越频率振幅值的优选值
交越频率约为57Hz～62Hz时的振幅值的优选值见表5。3
GB/T2423.102—2008
表5高交越频率（~57Hz～62Hz)时的振幅值的优选值低于交越额率时的位移幅值/mm
注1：表5中所列的数据均为单峰值高于交越赖率时的加速度幅值/（m/s*）5.00
注2：当交越频率为57Hz~62Hz不适用时，有关规范可另行规定交越频率及其相应的位移和加速度幅值。7.3.3
扫频应是连续的，且频率应随时间按对数规律变化，除非有关规范另有规定，扫频速率通常为每分钟一个倍频程，容差为不大于土10%7.4温度（低温、高温）/低气压/振动综合试验持续时间试验的持续时间应在温度、低气压条件下以试验样品达到温度稳定后并开始振动时算起（见图1和图2）。有关条文
试验室温度
规定的试验温度
试验室气压
规定的试验气压
外观与性能
初始检测
注1：图中*为中间检测。
条件试验
试验样品温度
温度/低气压/振动（正
弦）综合试验持续时间
最终检测
注2：此图为低温/低气压/振动（正弦）综合试验方法的图示，高温/低气压/振动（正弦）综合试验方法图示应将试验温度作相应调整，
图1非散热试验样品试验曲线图（低温）4
有关条文
试验室温度
规定的试验温度
试验室气压
规定的试验气压
试验样品
外观与性能
初始检测
注1：图中*为中间检测。
条件试验
温度/低气压/振动（正
弦）综合试验持续时间
GB/T2423.102-2008
有关标准可以要求试验样品不通电最终检测
注2：此图为低温/低气压/振动（正弦）综合试验方法的图示，高温/低气压/振动（正弦)综合试验方祛图示应将试验温度作相应调整。
图2散热试验样品试验曲线图（低温）7.4.1温度、低气压综合环境条件下的扫频振动试验持续时间在每-一轴向上的试验时间以扫频循环次数给出，根据有关规范，从下列诸值中选取：1、2、5、15、20、50、100。
7.4.2温度、低气压综合环境条件下的定频振动试验持续时间a）在危险频率上
在每一轴线上的每个危险频率（由振动响应检查获得）上的试验持续时间，根据有关规范可从下列诸值中选取：
10min+0.5min:30min1min60min+1min;90min+1min;120min+1min;10h+5min.b）在预定频率上
为了确定试验样品经受综合环境（温度、低气压和振动）的累积效应，应对每一规定轴线上预定频率进行循环试验，具体循环次数有关规范根据产品工作特性及产品工作环境条件确定。8预处理
试验样品应按有关规范规定进行预处理。GB/T2423.102-—2008
9初始检测
试验样品应按有关规范规定进行外观检查及电气和机械性能检测。10试验
10.1试验准备
有关规范应规定在试验样品的一个或几个轴线上进行振动。当在整个试验过程中规定在几个轴线上振动时，应在每一规定的轴向上重复整个试验程序。散热试验样品应采用GB/T2423.1--2001试验Ad中的没有强迫空气循环的试验方法。对没有冷却装置的散热试验样品，当试验箱（室）足够大，但只有强迫空气循环才能保持箱（室）内的试验温度时可采用试验Ad中的方法A。当试验箱的容积太小以致不能满足自由空气条件时应采用试验Ad中的方法B。对有冷却装置的散热试验样品，可采用试验Ad中的方法A。但有关规范应规定供给的冷却剂的特性，若为空气时，则应避免受到油的污染和潮湿的影响。非散热试验样品应采用强迫空气循环的试验方法。10.2条件试验
10.2.1振动试验
综合试验箱（室）内处于试验室温度。试验样品在不包装不通电状态下按规定的轴线安装到振动台上，然后按有关规范规定的严酷等级进行振动试验。当需要确定试验样品的危险频率时，应在规定的频率范围内进行一次扫频循环的振动响应检查。当有关规范要求时，应对试验样品进行性能检测。10.2.2温度试验
试验样品保持振动试验时的安装。试验箱（室）内的温度应调到有关规范规定值并使试验样品达到温度稳定。试验箱（室）内温度变化的平均速率为：0.7℃/min～1℃/min（按每5min计算平均速率）。当有关规范要求时，则对试验样品进行性能检测。10.2.3温度/低气压综合试验
继10.2.2之后，试验箱（室）内的气压降至有关规范规定值，气压变化率不应大于10kPa/min或按有关规范规定。
温度和气压达到有关规范规定值并稳定后，当有关规范要求时，则对试验样品进行性能检测10.2.4温度（低温、高温）/低气压/振动综合试验温度和气压达到规定值并稳定后，按有关规范规定的严酷等级进行振动试验。当需要确定试验样品的危险频率而进行振动响应检查时，温度和气压应在规定的持续时间内保持不变。参见图1或图2。试验结束即停止振动，对试验期间运行（或工作）的试验样品应断电或卸载。11中间检测
中间检测应在试验结束前尽可能短的时间内完成有关规范可规定在试验期间或结束时（试验样品仍在试验箱内）加负载和（或）测量，需要时应规定测量的项自和时间。测量时，试验样品不应从试验箱（室）中取出。注1：不得在试验期间把试验样品从试验箱（室）内取出进行恢复前的测量，再重新放入试验箱（室）内。注2：如果在持续时间结束前需要了解试验样品在特定时间的性能，则对每个特定的时间应另外增加一批试验样品。12恢复
试验箱（室）内的气压以不大于10kPa/min的速率恢复到正常大气压。增压期间，不必进行温度控6
GB/T2423.102—2008
制，试验箱（室）内的温度以不天于1/min（按每5min计算平均速率）的速率恢复到正常的试验室气候状态。此后，试验样品在试验箱（室）内按有关规范规定进行恢复。参见图2。试验样品应在标准大气条件下进行恢复。当标准大气条件对试验样品不适宜时，有关规范可规定其他恢复条件。试验样品在标准大气条件下恢复时，恢复时间要足以使其达到温度稳定，最少时间为1h。当几个试验样品同时进行试验，而1h的恢复时间又不够时，则最长恢复时间为2h，所以测量必须在这一时间终了前完成。
若有关规范有要求，则在恢复期间对试验样品通电或加负载，并连续地测量其性能。注1：对于温度为低温的试验样品，为了除去水滴，可手动抖动试验样品，或用室温的空气进行短时吹风。13
最终检测
按有关规范规定对试验样品进行外观检查及电气和机械性能检测。14失效判据
失效判据应由有关规范规定。
5有关规范应提供的信息
当有关规范包含本试验时，应给出下列细节。对应章条号
试验样品的安装；
严酷等级，
预处理；
初始检测；
试验样品的状态及注意事项；
振动方式（定频试验方法还是扫频试验方法）；振动轴向；
在振动试验时要做的检测；
在温度（低温、高温）试验时要做的检测；在温度（低温、高温）/低气压综合试验时要做的检测；中间检测；
恢复期间的负载（负荷）条件；最终检测；
失效判据。
第6章
第7章
第8章
第9章
第10章
第11章
第12章
第13章
第14章
GB/T2423.102—2008
A.1一般说明
A.1.1其他适用的标准
附录A
（资料性附录）
温度（低温、高温）/低气压/振动（正弦）综合试验方法是在GB/T2423.1一2001试验A（低温试验方法）或GB/T2423.2-2001试验B（高温试验方法）和GB/T2423.10-一2008试验Fc：振动（正弦）试验方法和GB/T2423.21一1991试验M：低气压试验方法的基础上制定的。因而GB/T2424.1高温低温试验导则和GB/T2424.7振动（正弦）试验导则中有关的试验基本原理也适用于本综合试验。A.1.2试验气压范围
本综合试验考虑了包括地面和飞机常用的气压范围，低于1kPa的气压不在本部分的范围内。A.1.3散热方式的选择
在所考虑的气压范围内，散热试验样品的表面温度在强道空气循环条件下比“自由空气”条件下将大大下降，因此对散热试验样品应采用“自由空气”条件。但考虑到振动台所产生的附加热干扰和设备不能满足“自由空气”条件，此时充许采用风速小于0.5m/s的强迫空气循环试验方法。A.1.4样品数量的确定
在低气压条件下，由于对流传热的效率下降，而热辐射的影响增大，因此在同一试验箱（室）内的各散热试验样品间相互热作用也增大，为了避免散热试验样品间因辐射造成的热干扰，故本试验最好一次只试验一个试验样品。非散热试验样品和那些已知相互间热干扰不大（不影响试验的再现性）的散热试验样品，则充许多个试验样品一起试验。A.1.5样品固有频率
由于温度引起的材料特性变化会导致试验样品（如橡胶或塑料器件）的固有频率发生漂移（即低温时问频率高的方向漂移，高温时问频率低的方向漂移），因此要确切地获得试验样品的固有频率，振动响应检查应在综合环境试验条件下进行。A.1.6综合试验程序
试验样品的综合试验程序，先进行正弦振动和温度的综合试验，然后进行温度（低温、高温）/低气压/振动(正弦)综合试验。
A.2温度（低温、高温）/低气压/振动（正弦）综合试验的环境效应温度、低气压和振动同时作用于试验样品上，可产生下列综合效应：温度所引起的材料特性的变化会增加密封设备或密封件在低气压时的变形和开裂，这一现象a
因振动应力的叠加而加剧，增天了泄漏的可能性；在低气压和温度的同时作用下，引起工程塑料中的塑料分解产物的挥发，导致了零件的机械b)
或电气性能的变化，当叠加以振动应力时，增大了零件变形和开裂的趋势，c）由单项或组合试验未能暴露的其他综合效应。A.3环境参数的测量
A.3.1温度测量
在低气压和振动综合环境条件下，测量温度应选用质量小的温度传感器，并安装牢固，使其不致改变监测点上的动态特性。对于散热试验样品，温度传感器周围应使用防辐射的屏蔽，以减小因试验样品8
热辐射所引起的误差。
A.3.2气压测量
GB/T2423.102—2008
气压测量通常应采用细而长的管子将压力计连接到工作空间。因为使用短而粗的连接管可能导致传感器元件受试验箱（室)内的气体加热或冷却产生弹性变化而出现测量误差A.3.3振动测量
振动传感器和连接电缆应适用于规定的试验温度，满足试验要求。传感器的安装应采用紧固件，当采用胶粘剂时，所用胶粘剂应在规定的试验温度下，其物理特性不改变。
