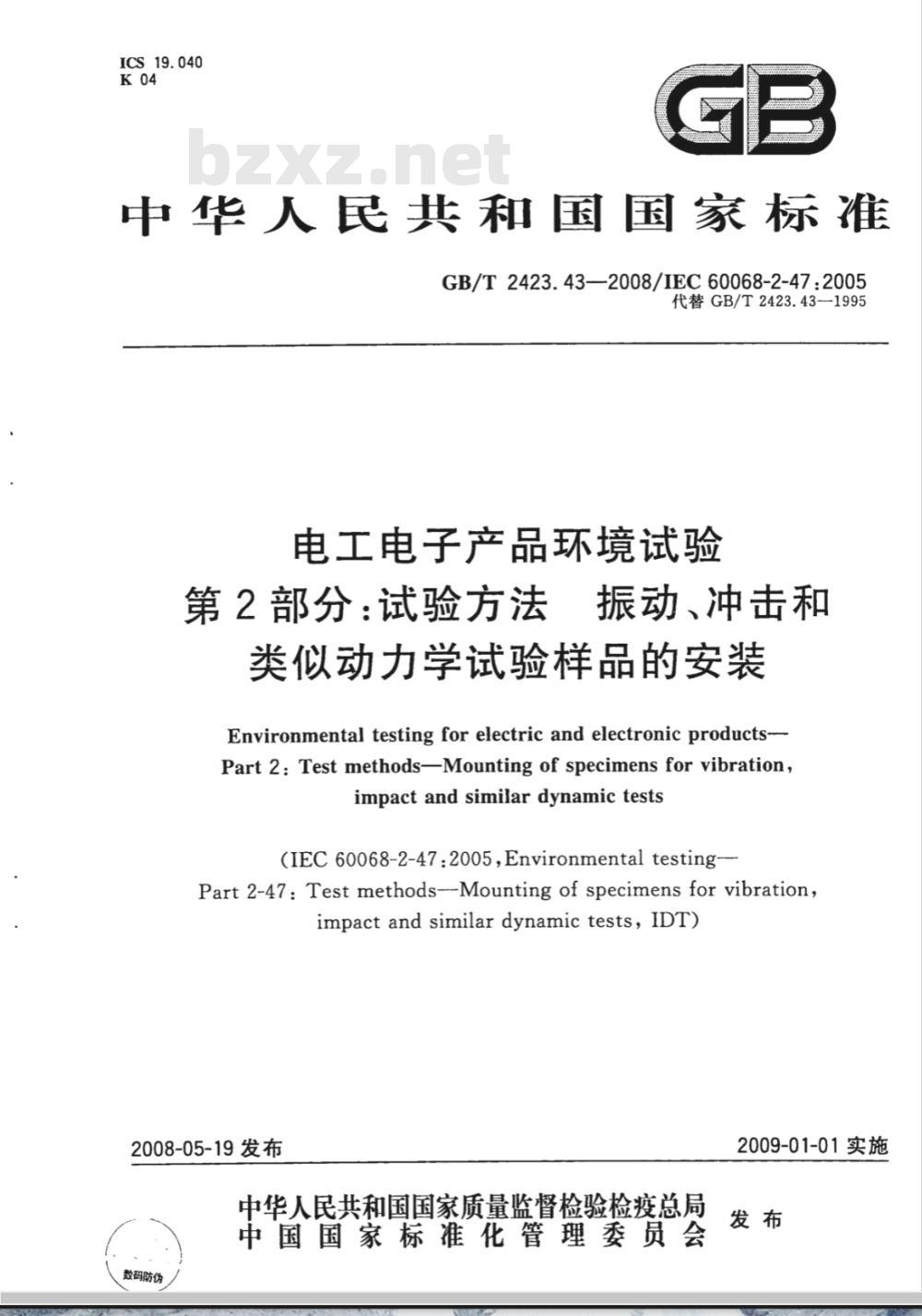

【国家标准(GB)】 电工电子产品环境试验 第2部分：试验方法 振动、冲击和类似动力学试验样品的安装

ICS19.040
中华人民共和国国家标准
GB/T2423.43—2008/IEC60068-2-47:2005代替GB/T2423.43—1995
电工电子产品环境试验
第2部分：试验方法振动、冲击和类似动力学试验样品的安装
Environmental testing for electric and electronic products-Part 2: Test methods-Mounting of specimens for vibration,impact and similar dynamic tests(IEC60068-2-47:2005,Envir0nmentaltesting-Part 2-47: Test methods--Mounting of specimens for vibration;impact and similar dynamic tests, IDT)2008-05-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
数码防伪
2009-01-01实施

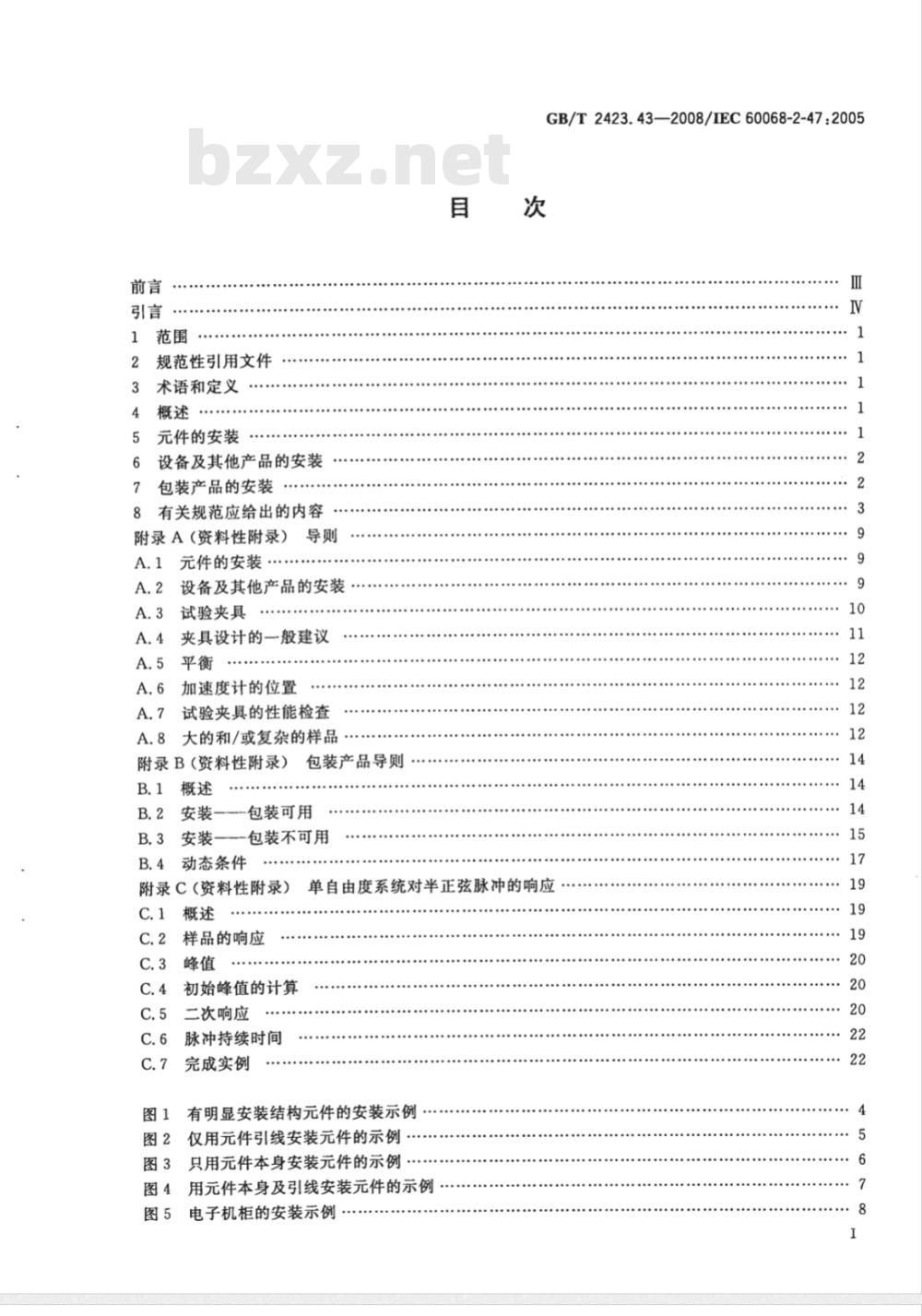

规范性引用文件
术语和定义
元件的安装
设备及其他产品的安装
包装产品的安装
有关规范应给出的内容
附录A（资料性附录）
A.1元件的安装
设备及其他产品的安装·
试验夹具
夹具设计的一般建议
加速度计的位置
试验夹具的性能检查
大的和/或复杂的样品
附录B（资料性附录）
包装产品导则
包装可用
一包装不可用
动态条件
附录C（资料性附录）
样品的响应
初始峰值的计算
二次响应
脉冲持续时间
完成实例
GB/T2423.43—2008/IEC60068-2-47:2005次
单自由度系统对半正弦脉冲的响应有明显安装结构元件的安装示例图2
仅用元件引线安装元件的示例
只用元件本身安装元件的示例
用元件本身及引线安装元件的示例电子机柜的安装示例

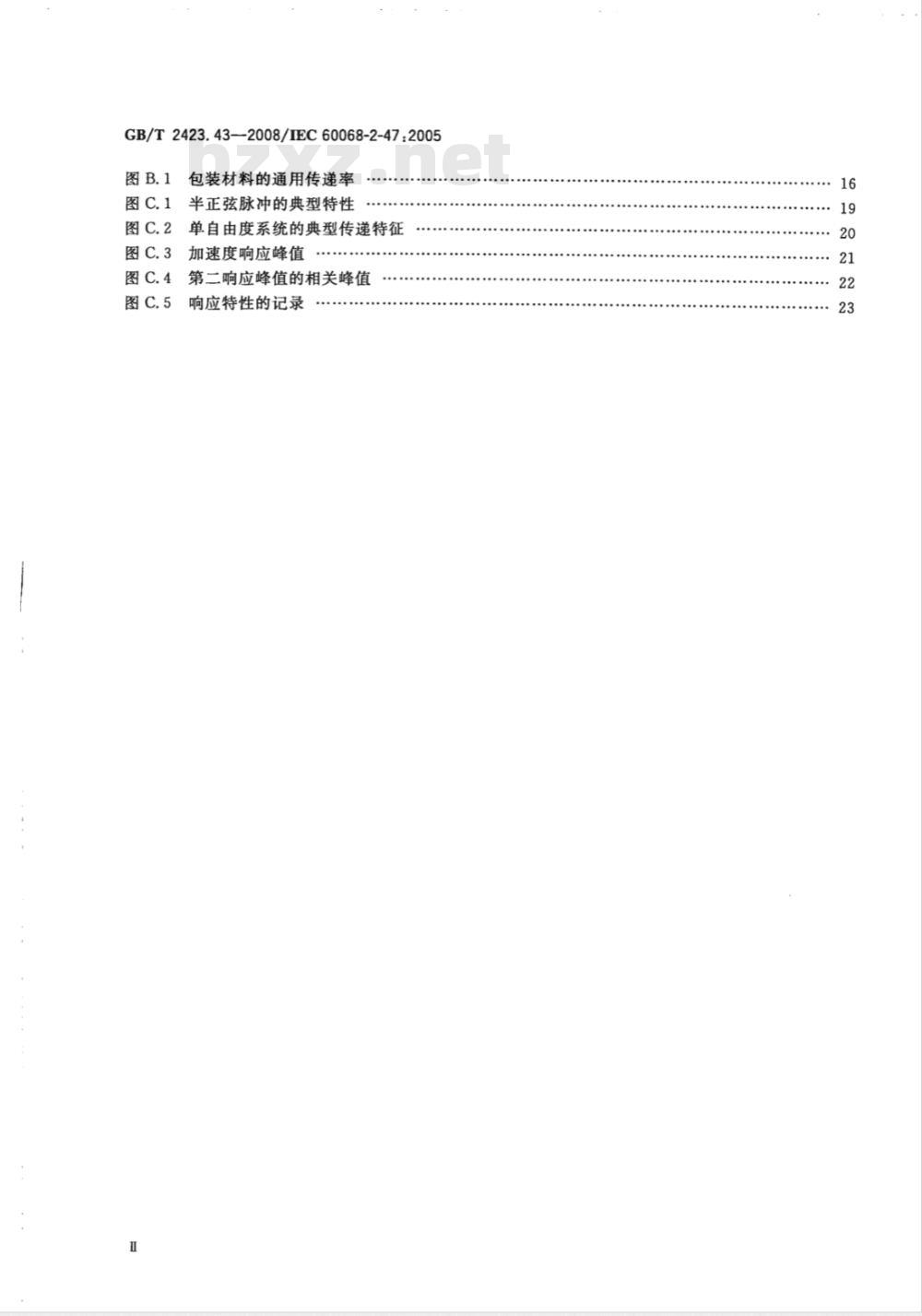

GB/T2423.43—2008/IEC60068-2-47:2005包装材料的通用传递率
图C.1半正弦脉冲的典型特性
图C.2单自由度系统的典型传递特征图C.3加速度响应峰值
第二响应峰值的相关峰值
响应特性的记录

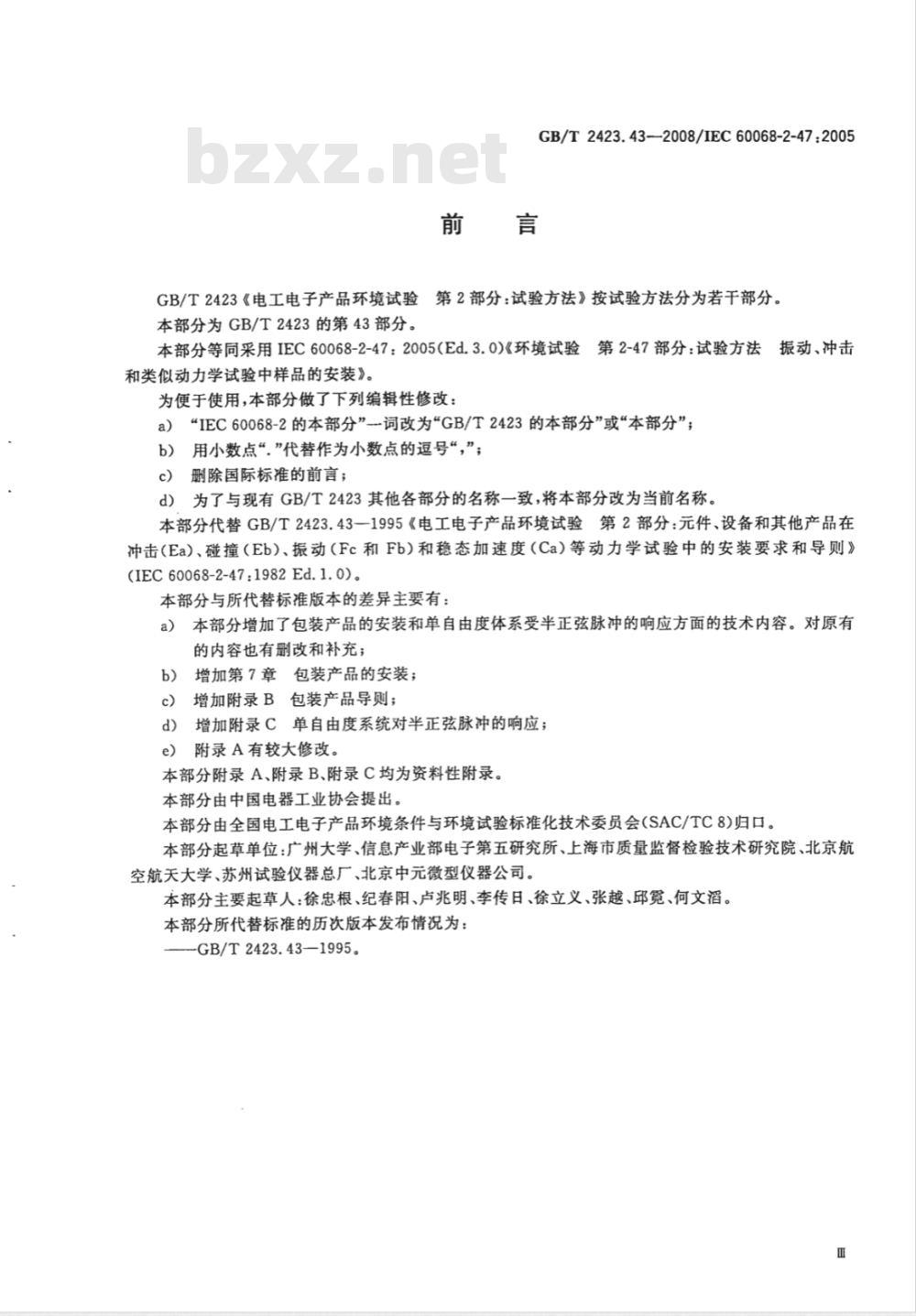

GB/T2423.43-—2008/IEC60068-2-47:2005GB/T2423《电工电子产品环境试验第2部分：试验方法》按试验方法分为若干部分。本部分为GB/T2423的第43部分。本部分等同采用IEC60068-2-47：2005(Ed.3.0)《环境试验第2-47部分：试验方法振动、冲击
和类似动力学试验中样品的安装》。为便于使用，本部分做了下列编辑性修改：a）“IEC60068-2的本部分”词改为\GB/T2423的本部分”或“本部分”；b）用小数点“.”代替作为小数点的逗号“,”；删除国际标准的前言；
d）为了与现有GB/T2423其他各部分的名称一致，将本部分改为当前名称。本部分代替GB/T2423.43一1995《电工电子产品环境试验第2部分：元件、设备和其他产品在冲击(Ea)、碰撞（Eb）、振动（Fc和Fb）和稳态加速度（Ca）等动力学试验中的安装要求和导则》(IEC60068-2-47:1982Ed.1.0)。本部分与所代替标准版本的差异主要有：a）本部分增加了包装产品的安装和单自由度体系受半正弦脉冲的响应方面的技术内容。对原有的内容也有删改和补充；
增加第7章包装产品的安装；
增加附录B包装产品导则；
增加附录C单自由度系统对半正弦脉冲的响应；e）附录A有较大修改。
本部分附录A、附录B、附录C均为资料性附录。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC8)归口。本部分起草单位：广州大学、信息产业部电子第五研究所、上海市质量监督检验技术研究院、北京航空航天大学、苏州试验仪器总厂、北京中元微型仪器公司。本部分主要起草人：徐忠根、纪春阳、卢兆明、李传日、徐立义、张越、邱霓、何文滔。本部分所代替标准的历次版本发布情况为：-GB/T2423.43—1995。bzxZ.net

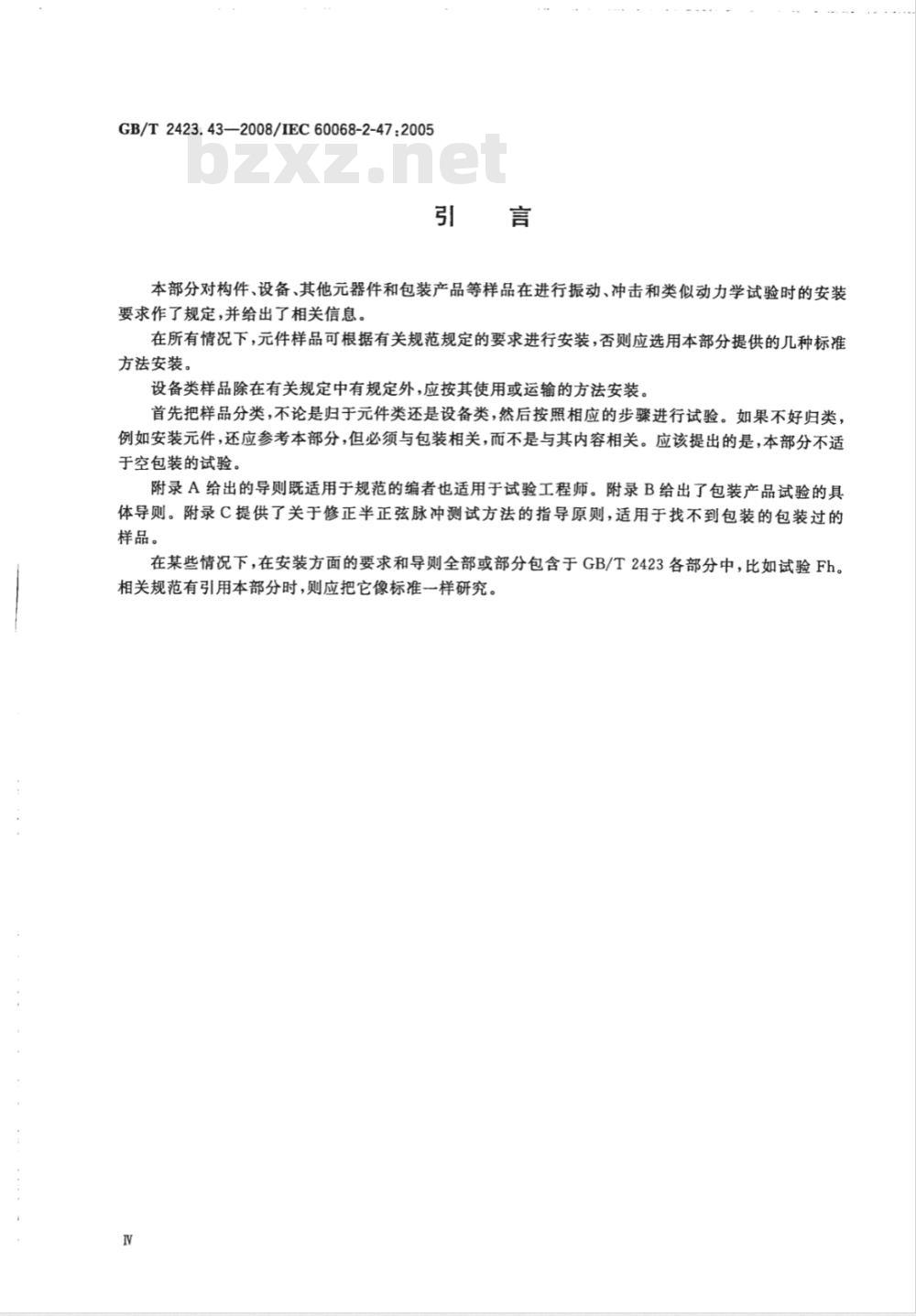

GB/T2423.43—2008/IEC60068-2-47:2005引言
本部分对构件、设备、其他元器件和包装产品等样品在进行振动、冲击和类似动力学试验时的安装要求作了规定，并给出了相关信息。在所有情况下，元件样品可根据有关规范规定的要求进行安装，否则应选用本部分提供的几种标准方法安装。
设备类样品除在有关规定中有规定外，应按其使用或运输的方法安装。首先把样品分类，不论是归于元件类还是设备类，然后按照相应的步骤进行试验。如果不好归类，例如安装元件，还应参考本部分，但必须与包装相关，而不是与其内容相关。应该提出的是，本部分不适于空包装的试验。
附录A给出的导则既适用于规范的编者也适用于试验工程师。附录B给出了包装产品试验的具体导则。附录C提供了关于修正半正弦脉冲测试方法的指导原则，适用于找不到包装的包装过的样品。
在某些情况下，在安装方面的要求和导则全部或部分包含于GB/T2423各部分中，比如试验Fh。相关规范有引用本部分时，则应把它像标准一样研究。IV
1范围
GB/T2423.43—2008/IEC60068-2-47:2005电工电子产品环境试验
第2部分：试验方法振动、冲击和类似动力学试验样品的安装
GB/T2423的本部分提供了不论有无包装的产品安装的方法以及设备和元器件在GB/T2423冲击（试验E)、振动(试验F)和稳态加速度（试验G)等动力学试验中的安装要求。当与试验设备安装并进行这些试验时，不论有无包装，均视为样品。2规范性引用文件
下列文件中的条款通过GB/T2423的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2421-1999电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）GB/T2423.39—1990电工电子产品基本环境试验规程试验Ee：弹跳试验方法GB/T2298—1991机械振动与冲击术语（neqISO2041：1990）3术语和定义
GB/T2298一1991和GB/T2423所用的术语与定义适用于本部分。3.1
包装件package
包装的结果，包括外包装及内装物，例如待运输的电器设备。3.2
包装packaging
用于包裹、保护、处理和运输的任何材料的产品，例如瓦楞纸箱。4概述
有关规范应说明重力影响是否重要。如果重力影响重要的话，则样品的安装应使其重力作用的方向与实际使用时的重力方向一致。否则，样品可任意安装。如果下列因素对试验结果的影响是重要的，则有关规范也应规定：a）试验中的温度限制；
b）可以加于样品的最大干扰磁场值和(或)样品相对于磁场(例如接近电动振动台）的方位；试验中的相对湿度限值。
5元件的安装
元件应按有关规范规定的安装方法进行安装。如果有关规范没有规定，但根据设计是很清楚的，如图1所示的那样来自样品本身的结构的安装方法，则就应该采用这种方法。如果根据设计其安装方法并不明确，则应尽可能地选择与图2、图3或图41
GB/T2423.43—2008/IEC60068-2-47:2005所示的原理相一致的安装方法。但应考虑试验的目的是打算将动态应力加于引线和（或）加于样品本身，还是为了确定样品的内部结构强度。当受试样品带有附加的连接引线进行试验时，这些引线的配置应能使所加的应力和质量与样品在正常状态使用时相同。
在任何情况下，元件应固定在刚性试验夹具上或直接紧固在试验台的安装表面上。如图1、图2和图3所示电子元件的最常见的失效模式并不是元件本身的失效，而是由于印刷电路板的柔性引起焊点的失效。因此有必要对整个印刷电路板进行试验。注：“刚性试验夹具”是指在试验过程中不发生共振或在所有固定点上满足试验容差要求的夹具。6设备及其他产品的安装
如图5所示，样品应直接或借助于刚性试验夹具（如上所述）机械地紧固在试验台的安装表面上，或按有关规范的规定进行安装。
注：声振的安装技术完全不同，应参考GB/T2423.47进行安装。当设备的正常安装结构可以利用时，有关规范应说明是否应该利用这种正常安装结构（参见A.2）。应避免使用任何附加的支架和缚带。与样品的任何连接，例如电缆、导管等，应使其所加的应力或质量与样品在其工作位置时所受到的应力相同。为了做到这一点，必须将电缆、导管等固定到夹具上。有关规范应规定安装螺栓的尺寸、扭矩和相应的容差。与减震器一起使用的样品通常应带减震器进行试验。如果带合适的减震器进行试验有困难，则样品应去除减震器，按有关规范的规定在不同的试验严酷等级上进行试验。有关规范可以要求对去除或锁闭外部减震器的样品进行附加的试验，以便确定样品是否已达到最低可接受的结构强度。在这种情况下，所采用的严酷等级应在有关规范中给出。如果在操作过程中减震器受温度影响显著，则在试验过程中应考虑这种影响。7包装产品的安装
应满足以上第5章、第6章的所有有关要求。一般来说，为了再现运输过程的影响，一个产品如果在此期间通常带包装，那么就应该带包装进行试验。但是应考虑下列情况。
7.1包装可用（见B.2)
除有关规范另有规定，如果包装可用，那么在试验中就应使用它。如果包装产品和运输工具的紧固方法已知，只要可行，就应重复使用这些方法。其细节应在有关规范中说明并记录在试验报告中。有关规范应规定固定螺栓的尺寸、紧固扭矩及其容差。如果已知样品与运输工具的紧固方法有多种，那么应根据产品动力学特性的工程判断选择最恶劣的情况，以便最大可能地找出缺陷。如果样品准备或可能以非紧固方式进行运输，此样品应按照GB/T2423.39一1990进行试验，也可见B.4.3。
如果包装产品准备与运输工具紧固，但是事实上很可能并没有紧固，则有关规范可能要求应用前一章所述的试验方法。这可能是需要在进行产品紧固试验后补充适当试验。这可能需要在进行产品紧固试验后补充适当试验。
7.2通常采用包装的产品，但包装不可用（见B.3）如果产品通常有包装，但包装不可用，则一般不可能用以再现实际的方式安装在试验装置上，而试验成了一种带有经验性的试验。然而，可以通过调整试验的严酷等级来考虑元件在有包装时受保护的状态。需要很谨慎地解释这种情况下的试验结果，而且这类试验应作为研发试验而不是验证试验。强2
烈推荐再次进行样品带包装试验。GB/T2423.432008/IEC60068-2-47：2005存在两种情况：第一，包装性能已知；第二，包装性能未知。对此分别处理如下。7.2.1包装性能已知
如果包装性能已知或者是可以计算，通常可以修正严醋等级。包装的传递函数或传递率可以调整振动或冲击的试验量级，见B.3和附录C。如果包装设计定义了运输状态，则内部产品的状态也是已知的。它应以再现这种状态的方式固定在试验装置的安装表面。除有关规范另有规定，应采用修正的严酷等级（见前段）。如果运输过程中包装的状态是变化的，因此产品的状态也可能变化，试验应能代表最恶劣的情况。如果单凭工程判断无法选择，有关规范应说明几种可能的最恶劣状态。除有关规范另有规定，应采用修正的试验严酷等级。
尽管包装性能可能已知，但包装是或可能是以未与运输工具紧固的方式进行运输，那么包装的缺失可能导致实际试验无法进行。见B.3和B.4.3。7.2.2包装性能未知
如果包装不可用，或其性能未知，图B.1所示的总的传递率曲线可以用来修正振动试验的严酷等级。有关规范应明确选用其中的一条传递率曲线。附录C给出了半正弦冲击严酷等级的修正方法。8
有关规范应给出的内容
当有关规范采用GB/T2423的本部分时，只要它们可用，就应给出如下细节：对应章号
试验的安装和形式，重力影响
最高或最低温度
最大干扰磁场
最高和最低相对湿度
样品的安装（元件）
样品的安装（设备及其他产品）g）
包装安装（堆码）
用于修正试验严酷等级的传递率曲线第4章
第4章
第4章
第4章
第5章
第6章
第7章
第7章
GB/T2423.43—2008/IEC60068-2-47:2005安装方法
有明显安装方法的元件，例如：二极管、电解电容器、整流器、开关、连接器、继电器、变压器、大功率晶体管有明显安装结构元件的安装示例安装方法
（6±1）mm
(2±0.5）mm
“（9）
GB/T2423.43-2008/IEC60068-2-47:2005示例
晶体管、集成电路、继电器以及到夹具的距离受设计限制的其他元件
电阻器、电容器
电阻器、电容器、电感器、二极管电阻器、电容器、电感器、二极管、晶体管注：重要的是有关规范应规定元件是否与安装表面接触。
图2仅用元件引线安装元件的示例GB/T2423.43——2008/IEC60068-2-47:2005安装方法
外壳易碎的管状元件，例如大功率的电阻器晶体管、二极管
集成电路
图3只用元件本身安装元件的示例
