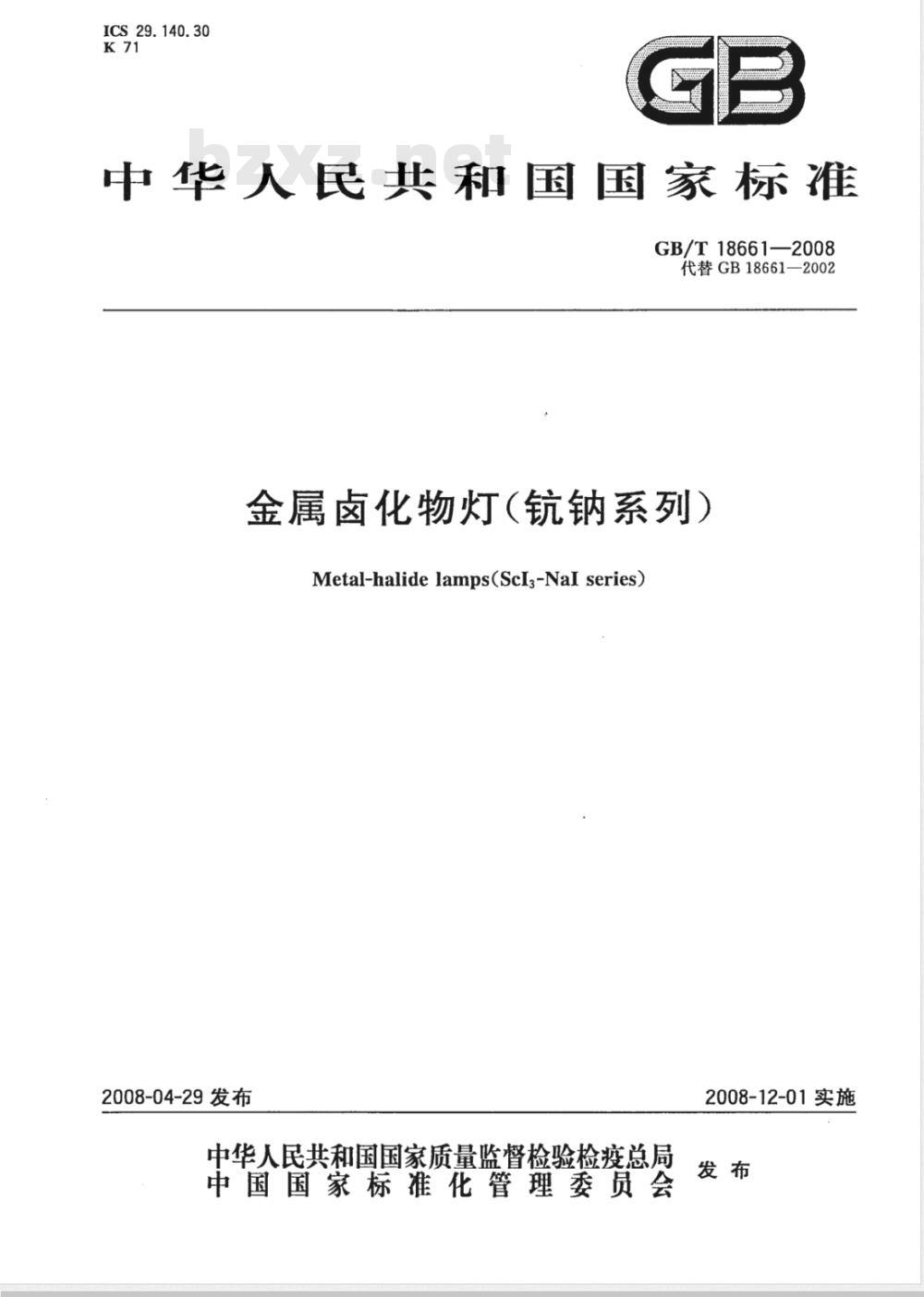

【国家标准(GB)】 金属卤化物灯(钪钠系列)

ICS29.140.30
中华人民共和国国家标准
GB/T18661-2008
代替GB18661-2002
金属卤化物灯（航钠系列）
Metal-halidelamps(ScI3-NaI series)2008-04-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-12-01实施

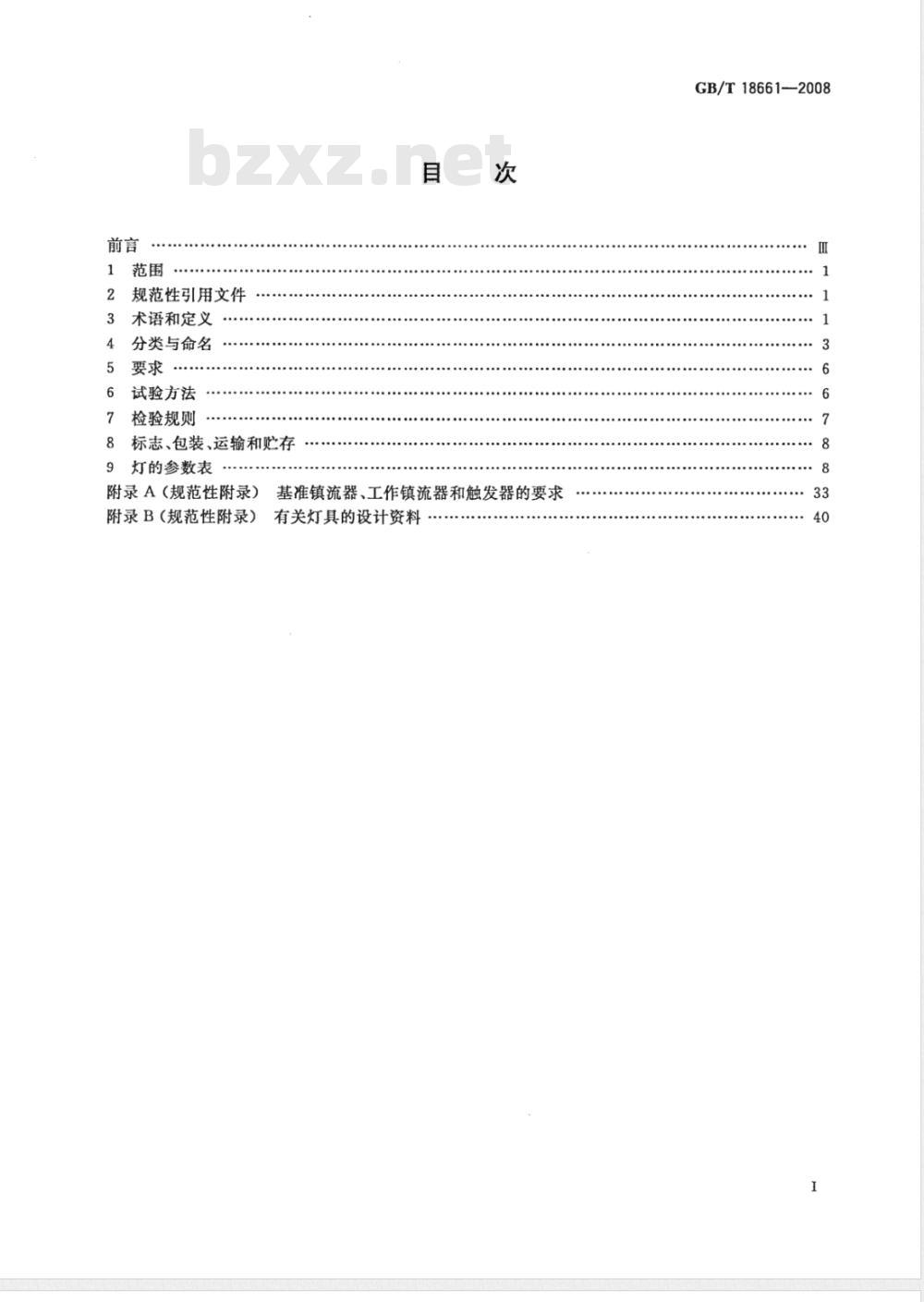

规范性引用文件
术语和定义
分类与命名
试验方法
检验规则
标志、包装、运输和贮存
9灯的参数表
附录A（规范性附录）
基准镇流器、工作镇流器和触发器的要求附录B（规范性附录）不
有关灯具的设计资料
GB/T18661—2008
GB/T18661--2008

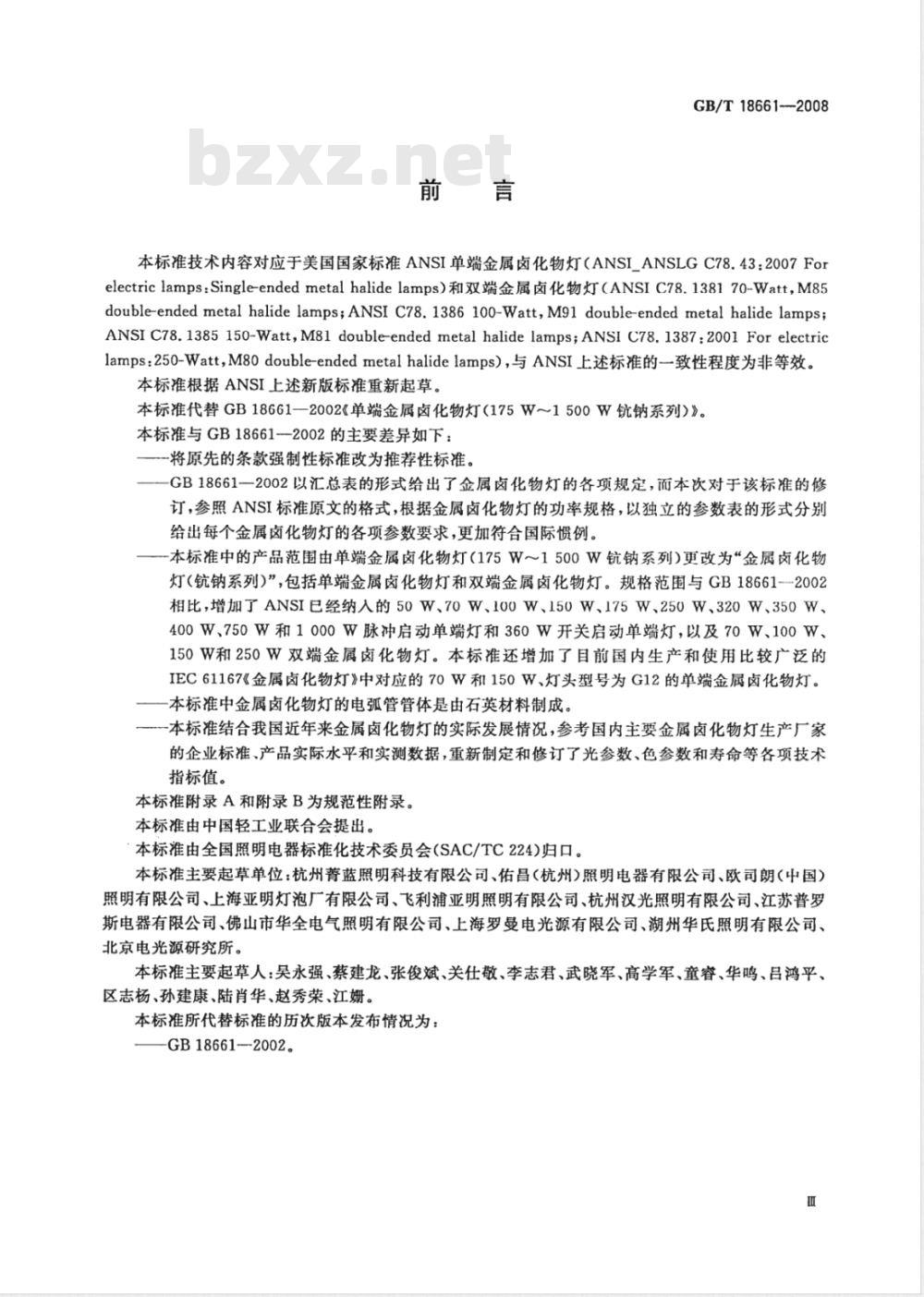

本标准技术内容对应于美国国家标准ANSI单端金属卤化物灯（ANSI_ANSLGC78.43：2007Forelectriclamps：Single-endedmetalhalidelamps）和双端金属卤化物灯（ANSIC78.138170-Watt，M85double-ended metal halide lamps;ANSI C78.1386 100-Watt,M91 double-ended metal halide lamps;ANSIC78.1385150-Watt,M81 double-ended metal halide lamps;ANSI C78.1387:2001For electriclamps：250-Watt，M80double-endedmetalhalidelamps），与ANSI上述标准的一致性程度为非等效。本标准根据ANSI上述新版标准重新起草。本标准代替GB18661—2002《单端金属卤化物灯(175W～1500W钠系列）》。本标准与GB18661--2002的主要差异如下：将原先的条款强制性标准改为推荐性标准。GB18661一2002以汇总表的形式给出了金属卤化物灯的各项规定，而本次对于该标准的修订，参照ANSI标准原文的格式，根据金属卤化物灯的功率规格，以独立的参数表的形式分别给出每个金属卤化物灯的各项参数要求，更加符合国际惯例。-本标准中的产品范围由单端金属卤化物灯（175W1500W钠系列)更改为“金属卤化物灯（钠系列)”，包括单端金属卤化物灯和双端金属卤化物灯。规格范围与GB18661-2002相比，增加了ANSI已经纳入的50W、70W、100W、150W、175W、250W、320W、350W、400W、750W和1000W脉冲启动单端灯和360W开关启动单端灯，以及70W、100W、150W和250W双端金属卤化物灯。本标准还增加了目前国内生产和使用比较广泛的IEC61167《金属卤化物灯》中对应的70W和150W、灯头型号为G12的单端金属卤化物灯。一本标准中金属卤化物灯的电弧管管体是由石英材料制成。-本标准结合我国近年来金属卤化物灯的实际发展情况，参考国内主要金属卤化物灯生产厂家的企业标准、产品实际水平和实测数据，重新制定和修订了光参数、色参数和寿命等各项技术指标值。
本标准附录A和附录B为规范性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准主要起草单位：杭州菁蓝照明科技有限公司、佑昌（杭州）照明电器有限公司、欧司朗（中国）照明有限公司、上海亚明灯泡厂有限公司、飞利浦亚明照明有限公司、杭州汉光照明有限公司、江苏普罗斯电器有限公司、佛山市华全电气照明有限公司、上海罗曼电光源有限公司、湖州华氏照明有限公司、北京电光源研究所。
本标准主要起草人：吴永强、蔡建龙、张俊斌、关仕敬、李志君、武晓军、高学军、童容、华鸣、吕鸿平、区志杨、孙建康、陆肖华、赵秀荣、江姗。本标准所代替标准的历次版本发布情况为：GB18661-2002。

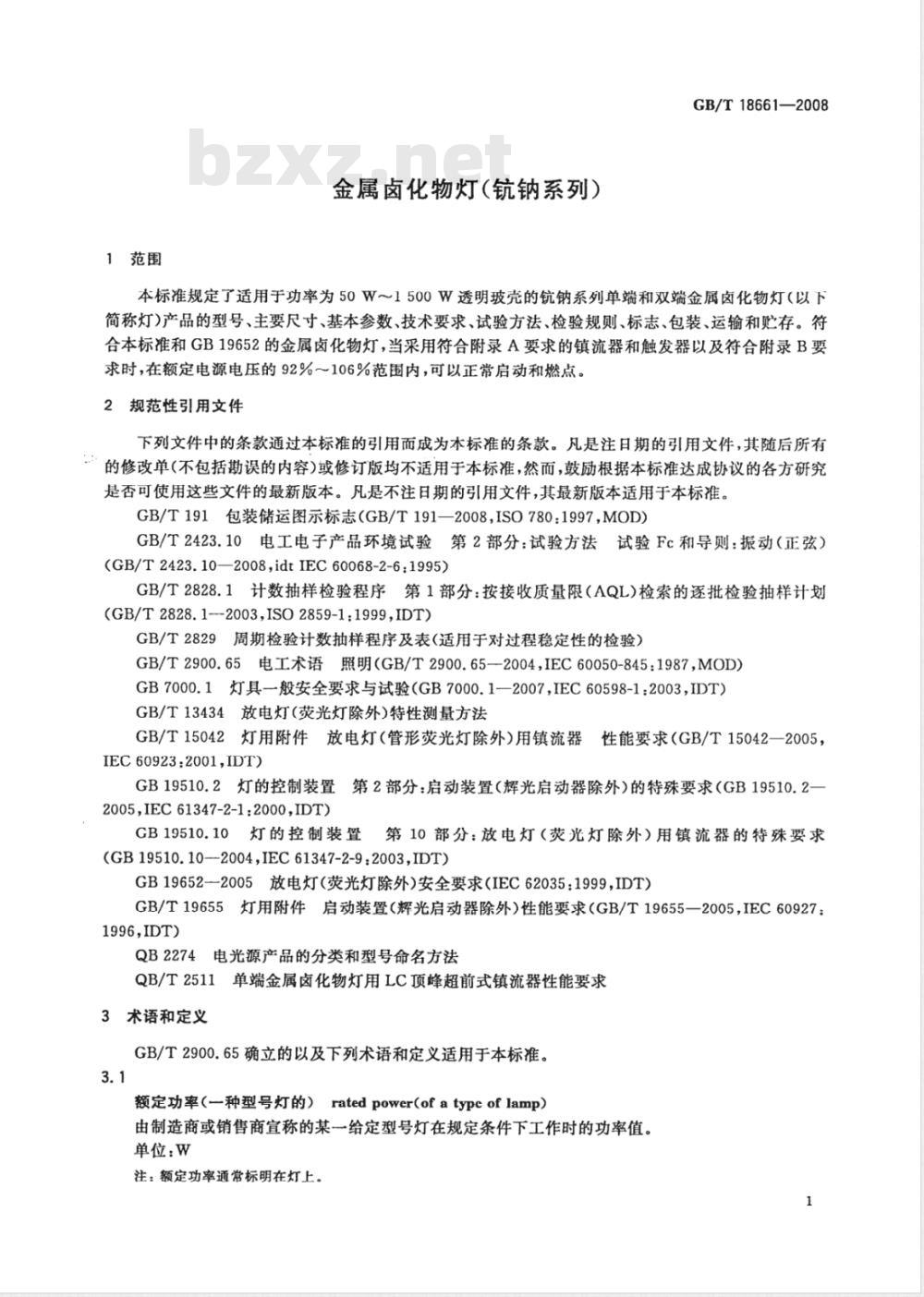

1范围
金属卤化物灯（航钠系列）
GB/T18661—2008
本标准规定了适用于功率为50W～1500W透明玻壳的钠系列单端和双端金属卤化物灯（以下简称灯)产品的型号、主要尺寸、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。符合本标准和GB19652的金属卤化物灯，当采用符合附录A要求的镇流器和触发器以及符合附录B要求时，在额定电源电压的92%～106%范围内，可以正常启动和燃点。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有：的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD）GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）(GB/T2423.10—2008,idtIEC60068-2-6:1995)GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1--2003,ISO2859-1:1999,IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明（GB/T2900.65—2004，IEC60050-845：1987，MOD）GB7000.1灯具-般安全要求与试验（GB7000.1—2007，IEC60598-1：2003，IDT）GB/T13434放电灯（荧光灯除外）特性测量方法GB/T15042灯用附件放电灯（管形荧光灯除外）用镇流器性能要求（GB/T15042一2005，IEC60923:2001,IDT)
GB19510.2灯的控制装置第2部分：启动装置（辉光启动器除外）的特殊要求（GB19510.2一2005,IEC61347-2-1:2000,IDT)
GB19510.10灯的控制装置第10部分：放电灯（荧光灯除外）用镇流器的特殊要求(GB19510.10-—2004,IEC61347-2-9:2003,IDT)GB19652--2005放电灯（荧光灯除外）安全要求（IEC62035：1999，IDT）GB/T19655灯用附件启动装置（辉光启动器除外）性能要求（GB/T19655—2005，IEC60927：1996IDT）
QB2274电光源产品的分类和型号命名方法QB/T2511单端金属卤化物灯用LC顶峰超前式镇流器性能要求3术语和定义
GB/T2900.65确立的以及下列术语和定义适用于本标准。3.1
额定功率（一种型号灯的）
)ratedpower(ofatypeoflamp）
由制造商或销售商宣称的某一给定型号灯在规定条件下工作时的功率值。单位：W
注：额定功率通常标明在灯上。1
GB/T18661—2008wwW.bzxz.Net

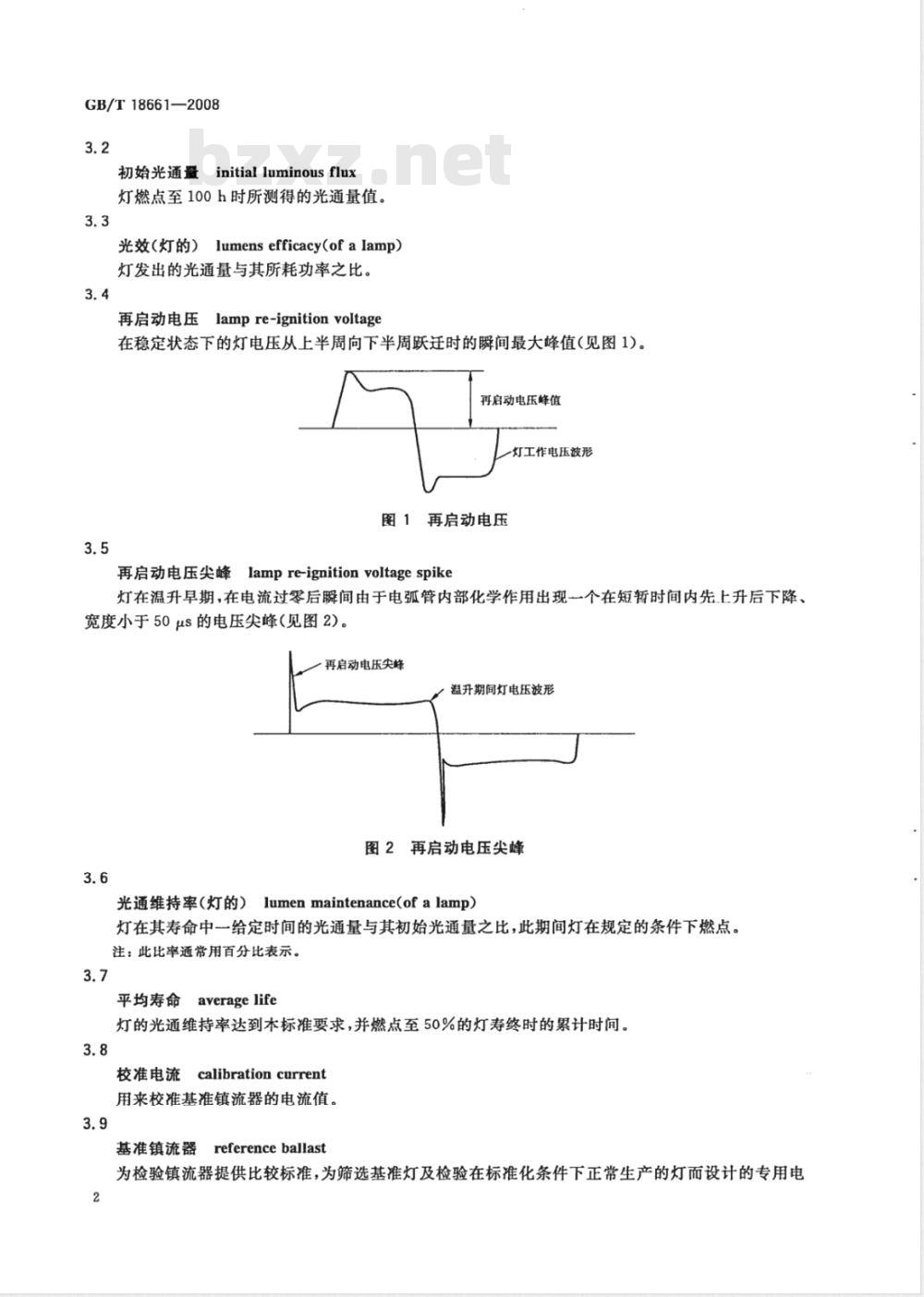

initial luminousflux
初始光通盘
灯燃点至100h时所测得的光通量值。3.3
光效（灯的）lumensefficacy(ofalamp）灯发出的光通量与其所耗功率之比。3.4
再启动电压lampre-ignitionvoltage在稳定状态下的灯电压从上半周向下半周跃迁时的瞬间最大峰值（见图1）。再启动电压峰值
灯工作电压波形
图1再启动电压
再启动电压尖峰lampre-ignitionvoltagespike灯在温升早期，在电流过零后瞬间由于电弧管内部化学作用出现个在短暂时间内先上升后下降、宽度小于50μs的电压尖峰（见图2）。再启动电压尖峰
温升期间灯电压波形
图2再启动电压尖峰
光通维持率（灯的）lumenmaintenance(ofalamp）灯在其寿命中一给定时间的光通量与其初始光通量之比，此期间灯在规定的条件下燃点。注：此比率通常用百分比表示。3.7
averagelife
平均寿命
灯的光通维持率达到本标准要求，并燃点至50%的灯寿终时的累计时间。3.8
校准电流
calibrationcurrent
用来校准基准镇流器的电流值。3.9
referenceballast
基准镇流器
为检验镇流器提供比较标准，为筛选基准灯及检验在标准化条件下正常生产的灯而设计的专用电2
感镇流器。
4分类与命名
4.1分类
a）按灯头的数量分为单端(单灯头)和双端(双灯头)；按色温分为3000K、4000K和5000K等；b）#
c）按玻壳形式分为ED型、BT型、PAR型、T型和TT型等；d）按外玻壳材料分为普通型(外壳为硬料玻璃)和双石英型(外壳为石英管）。4.2规格系列
GB/T18661—2008
灯按功率分类，分为小功率(50W～150W)、中功率(175W～400W)和大功率（750W～1500W)。4.3型号
灯的型号应符合QB2274的规定。4.3.1型号表示规则
灯的型号由四部分组成：第一部分表示灯的代号（JLZ代表普通型单端金属卤化物灯，JLS代表双石英型双端或单端金属卤化物灯），第二部分表示灯的功率，第三部分表示钠系列，第四部分为补充部分，可采用色温（如3K、4K和5K等，是用色温值除以1000的数值加上大写字母K表示），也可采用启动类型（如开关启动可省略、脉冲启动用PS表示），也可采用灯头型号和/或采用玻壳型号(如ED型、BT型、T型、TT型等)或其他信息，各制造商可自行选择和取舍，如果上述两种或者多种内容同时出现，中间用符号隔开。
4.3.2型号示例
表示灯信息的补充部分
表示钠系列
表示灯的额定功率（W）
表示普通型单端金属卤化物灯
例：JLZ175KN·ED(175WED型玻壳的钠系列单端金属卤化物灯）JLZ250KN·PS(250W脉冲启动的钠系列单端金属卤化物灯）JLS150KN·3K(150W色温为3000K、钠系列双石英金属卤化物灯）JLS70KN·G12(70W灯头型号为G12、钠系列单端双石英金属卤化物灯）4.4灯的规格、外形尺寸应符合图3～图10及9.2相应规格灯的参数表的要求。图3ED型
GB/T18661--2008
图4BT型
图5T型
图7PAR型
图8T型/RX7s/R7s
图9T型/G12
图10T型/FC2
GB/T18661—2008
GB/T18661—2008
5要求
5.1灯燃点100h后的端电压、初始光效应符合9.2中相应灯的参数表的要求，显色指数不低于参数表中规定值的80%。灯的初始光通量可由制造商或销售商标称，但其实测值应不低于标称值的90%。5.2灯的玻壳应洁净、透明，无影响使用的缺陷5.3螺口灯的引出线与灯头焊接应牢固光滑，焊点不应明显破坏灯头的防锈层，且不应妨碍灯旋人相应型号的符合标准的灯座内。
5.4灯头与电弧管应处在同一轴线上，电弧管内两电极尖端连线与灯头轴线的最大偏差(同轴度)应符合灯的参数表要求。
5.5灯应具有完好的结构，不应有影响正常使用的装配上的缺陷5.6灯应具有良好的耐振性能。经振动试验后，内部结构不应有松动、脱焊及损坏现象，并能正常启动和燃点。
5.7在温升过程中灯的再启动电压尖峰应符合灯的参数表的要求。5.8在基准镇流器上测试灯在整个寿命期间的再启动电压应符合灯的参数表要求。5.9灯的启动电压和温升
5.9.1灯在整个额定寿命期间的启动电压在灯的参数表中规定的正弦开路测试电压及温度条件下，灯在规定的位置燃点时应在参数表中规定时间内启动。
5.9.2灯的温升
任一裸灯在A.2.4规定的最小启动电流下，在灯参数表规定时间内，灯的电压应达到灯规定最小工作电压的95%。
5.10灯玻壳和灯头的最大允许温度应符合相应参数表的规定。5.11灯的平均寿命应符合相应参数表的规定，光通维持率应不低于相应参数表中规定值的90%。6试验方法
6.1除另有规定的外，所有试验都应在规定的正常大气条件下进行，即：温度25℃士5℃、相对湿度小于65%、无对流风的环境。试验时，若无特殊说明，灯应按规定燃点，其中ED型、BT型和PAR型玻壳灯以及G12灯均为垂直燃点，灯头在上；T型、TT型玻壳普通型灯以及双端灯应水平燃点士5°，电弧管烧尖点垂直朝上。
6.2灯的标志（8.1），按照GB19652一2005中4.2.1的方法进行检查；灯的外形尺寸（4.4)用通用量具进行测量。
6.3灯的端电压、初始光效/初始光通量和显色指数等基本参数(5.1)应按GB/T13434的规定进行测量。测量时使用基准镇流器，基准镇流器应符合A.1的要求。初始光效通过计算得出。6.4玻壳质量（5.2)用目视法检验。6.5引出线与灯头焊接质量(5.3)用目视法检验。6.6同轴度（5.4)用专用仪器或实样对比法检验。6.7灯的装配质量（5.5)用目测法和专用装置进行检验。6.8灯的振动试验（5.6)按GB/T2423.10的规定进行。试验前样品外观检查应符合5.2要求，样品用刚性连接固定在振动台上，试验为定频试验，频率10Hz、振幅1mm(单振幅），持续时间为在两个互相垂直的轴线上各振动10min。
6.9灯的再启动电压尖峰（5.7）、灯的再启动电压（5.8）、灯的启动电压和温升要求（5.9)的试验方法按GB/T13434的规定进行。
6.10玻壳和灯头最高温度（5.10)的测量，按照GB/T13434的规定方法进行。6
GB/T18661-2008
6.11灯的平均寿命和光通维持率试验（5.11)在额定电压下进行，采用工作镇流器（见附录A)和50Hz交流电源，其电压波动应不大于士2%。寿命试验中，灯应按规定燃点。燃点时，电源每昼夜应关闭两次，每次不少于1h。电源关闭的时间不计人燃点寿命内。在光通维持率试验中，因偶然机械损坏和错误燃点损坏的灯应不计算在试验结果内。试验进行到规定时间时再测量光通量，并计算光通维持率。
7检验规则
7.1为了检验灯是否符合本标准的规定，应由制造商对灯进行交收检验和例行检验。7.2交收检验
7.2.1交收检验的灯是从合格的提交批中均匀抽取，检验按GB/T2828.1的规定进行，其检验项目、检查水平及合格质量水平应符合表1的规定。7.2.2若交收检验不合格，则该批产品应由制造厂隔离后进行100%的检验。剔除不合格品后可再次提交验收。若再次提交批经检验后仍不合格，则应停止交收，此时，应分析原因，提出改进措施和处理该批产品的办法。
7.3例行检验
7.3.1例行检验周期应为每年一次。当灯的结构、工艺过程或材料的变更可能影响到灯的性能，或当灯生产中断了三个月以上又恢复生产时，都要进行例行检验。7.3.2例行检验的产品应按GB/T2829的要求，从交收检验合格的灯中均匀的抽取。例行检验前，所有样本单位应按交收检验项进行100%检查。若发现不合格品，则以合格品替换，同时应分析原因，记人例行检验报告中，但不作为例行检验结果的鉴定依据。7.3.3例行检验的项目及判别水平应符合表2的规定7.3.4例行检验若不合格，则认为该批灯不合格，此时应分析原因，提出处理办法和采取有效措施后，方可恢复生产与验收。
表1交收检验的项目及合格判定条件序号
试验项日
玻壳质量
引出线与灯头的焊接牢固度
装配质量
灯主要尺寸
同轴度
端电压
初始光效/初始光通量
显色指数
再启动电压尖峰
启动电压(10士1)℃
温升要求
技术要求
试验方法
检查水平
单项要求
全部项要求
GB/T18661-2008
检验项目
耐振性能
玻壳及灯头最大允许温度
启动电压（-30士1)℃
光通维持率
平均寿命
标志、包装、运输和贮存
例行检验的项目与合格判定条件技术要求
试验方法
8.1在每个灯上应有下列清晰和牢固的标志。抽样方案
按GB/T2829
二次抽样方案
按GB/T2829
一次抽样方案
判别水平
判定数值
每个规格不少于3个，按照定义判别来源标志。可以是商标、制造商标志或销售商的名称等。a）
灯的型号或功率及灯的有关光电特性。c
制造日期（年、季或月）。
8.2灯的包装应牢固并具有良好的耐振性能。每只包装盒应附有产品说明书和合格证。8.2.1每个包装盒表面应注明：
制造商商标及名称、地址；
灯的名称和型号；
灯头型号；
产品标准号。
在外包装箱上，除应符合8.2.1的规定外，还应注明：a）灯数量；
包装月期：
符合GB/T191规定的包装储运图示标志。8.3灯运输时，应防止挤压、雨雪淋湿和强烈的振动。8.4灯应贮存在相对湿度不超过85%的干燥通风且没有腐蚀性气体的室内。9灯的参数表
9.1灯参数表的编号方法
第一组数字表示本标准的编号，其前面标有字母GB/T，即GB/T18661。第二组数字表示相应灯规格代号。Re
第三组数字表示灯参数表的版次。未修订过的参数表，此号码为1。参数表每次修订，则号码增加1。
例如：灯的参数表GB/T18661-M57-1已作修改，那么新的编号为GB/T18661-M57-2。8
