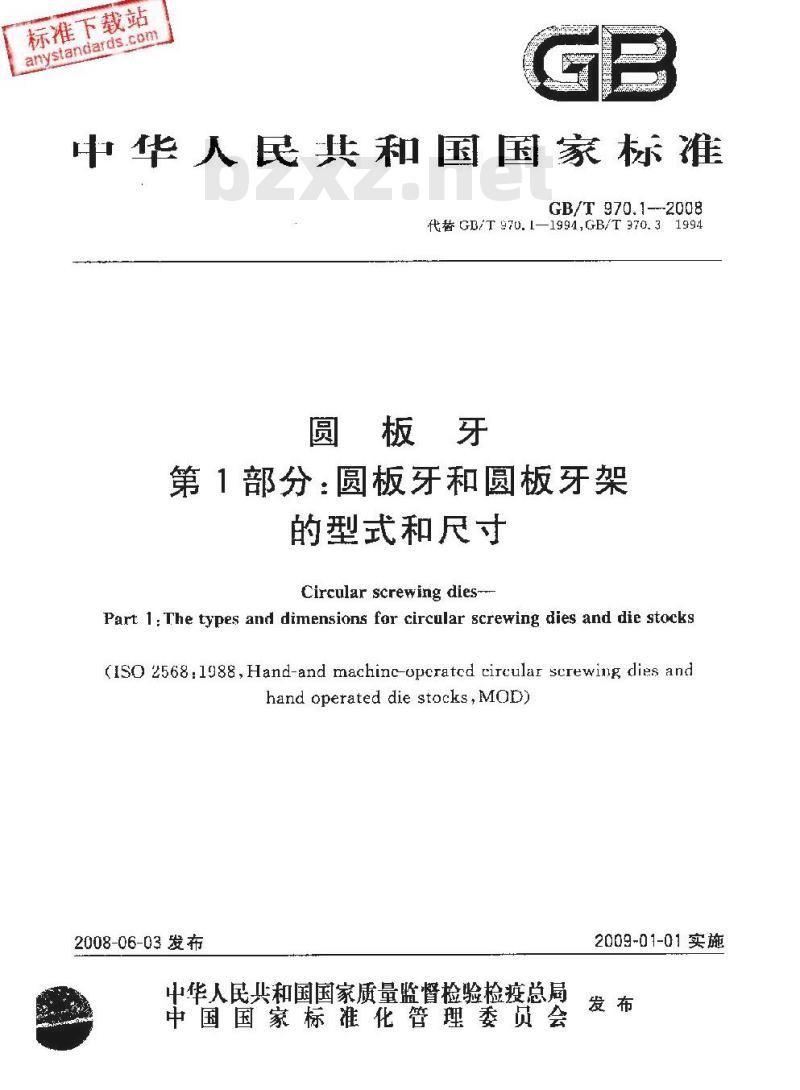

【国家标准(GB)】 圆板牙 第1部分：圆板牙和圆板牙架的型式和尺寸

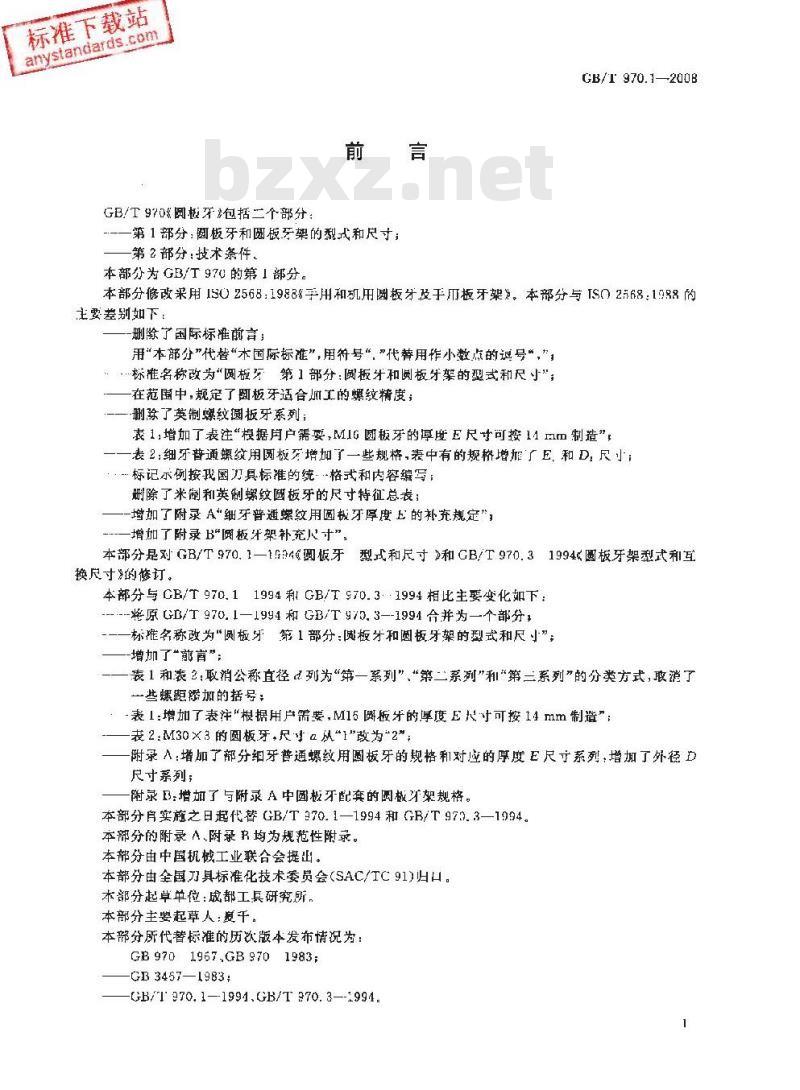

ＧＢ／Ｔ９７０《圆板牙》包括二个部分，本部分为ＧＢ／Ｔ９７０的第１部分。本部分自实施之日起代替ＧＢ／Ｔ９７０．１—１９９４和ＧＢ／Ｔ９７０．３—１９９４。本部分是对ＧＢ／Ｔ９７０．１—１９９４《圆板牙 型式和尺寸》和ＧＢ／Ｔ９７０．３—１９９４《圆板牙架型式和互换尺寸》的修订。本部分规定了圆板牙和圆板牙架的型式和尺寸的基本要求。本部分适用于加工普通螺纹(GB/T192～193、GB/T 196～197)6g公差带的手用和机用圆板牙及配套的手用圆板牙架。根据使用需要也可生产6e、6f、6h公差带的圆板牙，按6g制造的圆板牙，在大多数情况下也可满足6h公差带的需要。本部分与ＧＢ／Ｔ９７０．１—１９９４和ＧＢ／Ｔ９７０．３—１９９４相比主要变化如下：———将原ＧＢ／Ｔ９７０．１—１９９４和ＧＢ／Ｔ９７０．３—１９９４合并为一个部分；———标准名称改为“圆板牙 第１部分：圆板牙和圆板牙架的型式和尺寸”；———增加了“前言”；———表１和表２：取消公称直径犱列为“第一系列”、“第二系列”和“第三系列”的分类方式，取消了一些螺距添加的括号；———表１：增加了表注“根据用户需要，Ｍ１６圆板牙的厚度犈尺寸可按１４ｍｍ 制造”；———表２：Ｍ３０×３的圆板牙，尺寸犪从“１”改为“２”；———附录Ａ：增加了部分细牙普通螺纹用圆板牙的规格和对应的厚度犈尺寸系列，增加了外径犇尺寸系列；———附录Ｂ：增加了与附录Ａ 中圆板牙配套的圆板牙架规格。 GB/T 970.1-2008 圆板牙 第1部分：圆板牙和圆板牙架的型式和尺寸 GB/T970.1-2008 标准下载解压密码：www.bzxz.net
