【国家标准(GB)】 卡套式锥螺纹长管接头

ICS 21. 060, 60

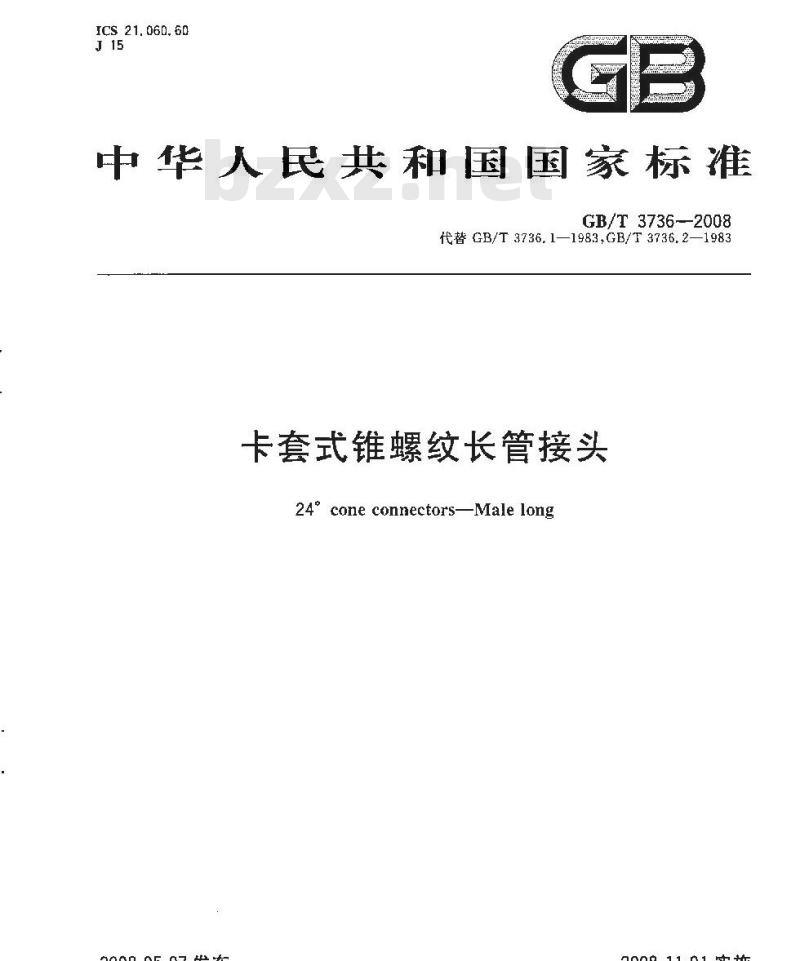

中华人民共和国国家标准
GB/T 3736-2008
代替GB/T 3736.1—1983,GB/T 3736.2—1983卡套式锥螺纹长管接头
24°coneconnectors-Malelong
2008-05-07发布
2008-11-01实施

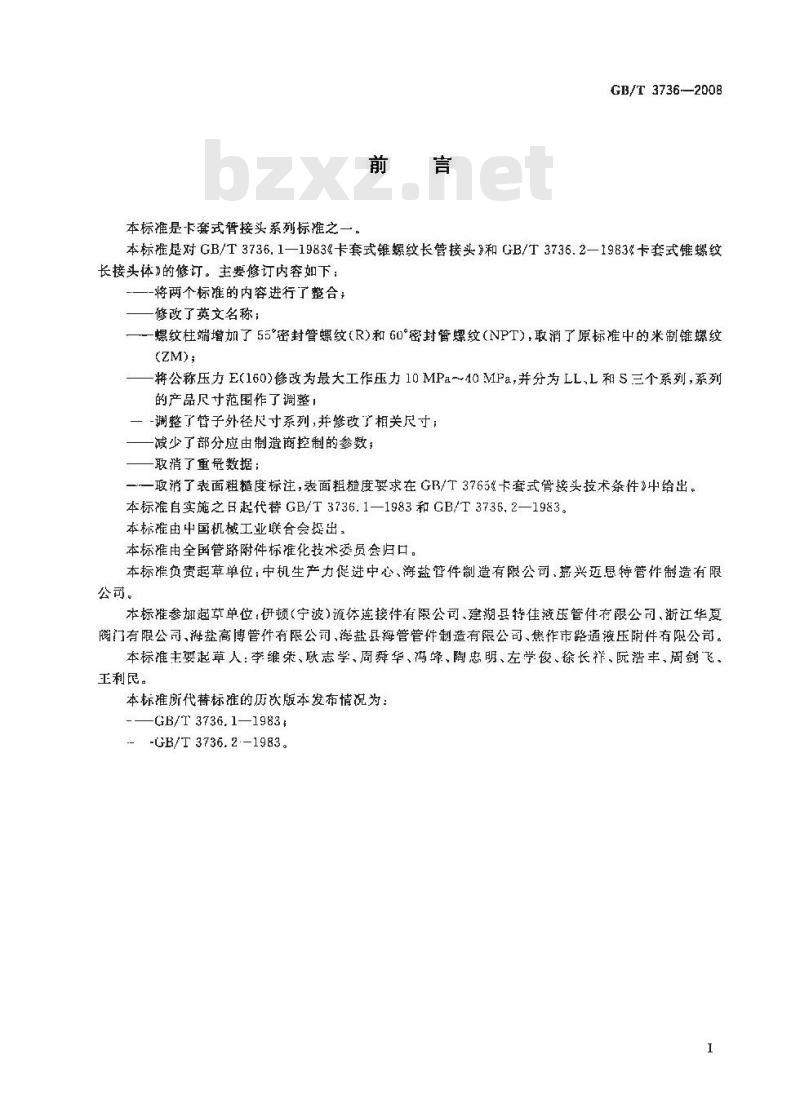

本标准是卡套式管接头系列标准之一。前言
GB/T 3736—2008
本标是对GB/T3736.1—1983&卡套式锥螺纹长管接头》和GB/T3736.2—1983《卡套式锥螺纹长接头体》的修订。主要修订内容如下：—-将两个标准的内容进行了整合；一修改了英文名称；
一螺纹柱端增加了55°密封管螺纹(R)和 G0°密封管螺纹(NPT),取消了原标准中的米制锥螺纹(ZM);
-将公称压力E(160)修改为最大工作压力10MPa～40MPa，并分为LL、L和S三个系列，系列的产品尺寸范围作了调整！
一-调整了管子外径尺寸系列,并修改了相关尺寸；—减少了部分应由制造商控制的参数；取消了重量数据；
一取消了表面粗糙度标注，表面粗糙度要求在GB/T3765&卡套式管接头技术条件》中给出。本标准自实施之日起代替GB/T3736.1-1983和GB/T3735.2—1983。本标由中国机械工业联合会提出，本标雅电全国管路附件标准化技术菱员会归口。本标准负贵起草单位：中机生产力促进中心、海盐管件削造有限公司、嘉兴迈思特管件制造有限公司。
本标参加起草单位：伊顿（宁波）流体连接件有限公司、建湖县特佳滋压管件有限公司、浙江华复阀门有限公司、海盐高博管件有限公司、海盐县海管管件制造有限公司、焦作市路通液压附件有限公司。本标雅主耍起草人：李维荣、耿志学、周舜华、冯峰、陶忠明、左学俊、徐长祥、阮浩丰,周剑飞、王利民。
本标难所代替标准的历次版本发布情况为：—GB/T 3736.1—1983
--GB/T 3736.2 -1983。

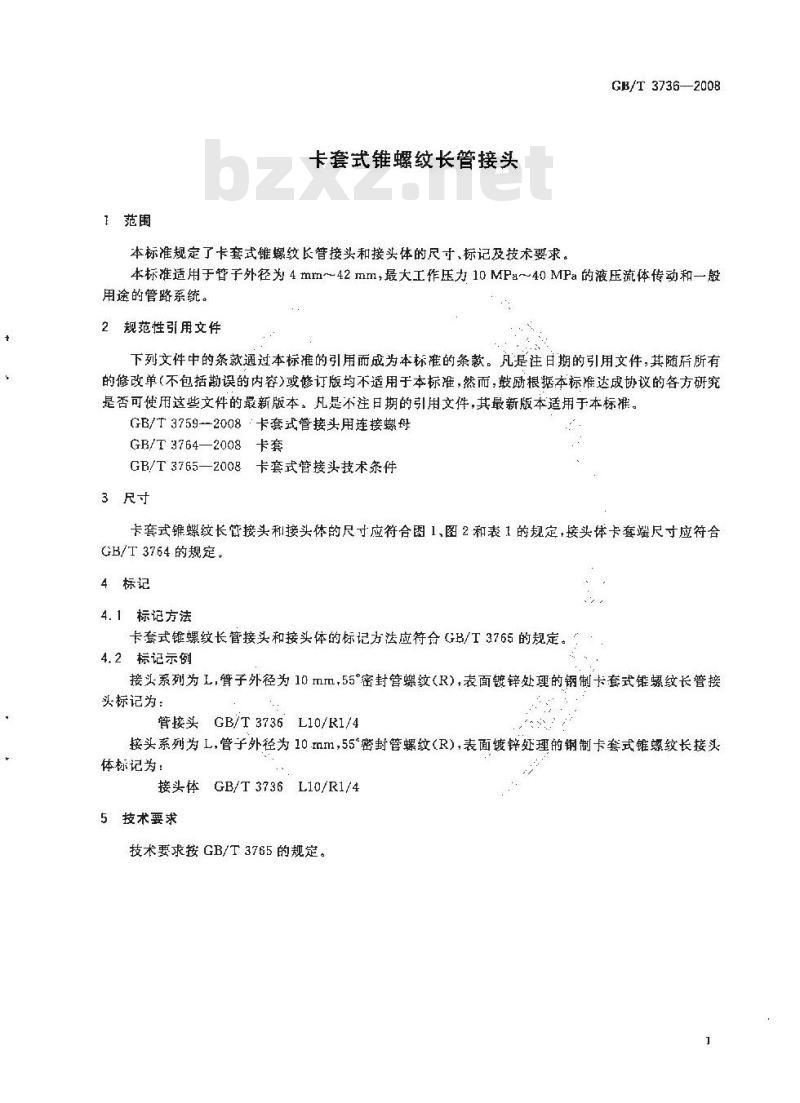

1范围wwW.bzxz.Net
卡套式锥螺纹长管接头
本标准规定了卡套式锥纹长管接头和接头体的尺寸、标记及技术要求。GB/T 3736—2008
本标准适用于管于外径为4mm～42mm，最大工作压力10MPa~~40MPa的液压流体传动和一般用途的管路系统。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3759--2008：卡套式管接头用连接螺母GB/T3764—2008卡套
GB/T 3765—2008
3卡套式管接头技术条件
3尺寸
卡套式锥螺纹长管接头和接头体的尺寸应符合图1、图2和表1的规定，接头体卡套端尺寸应符合GB/T3764的规定。
4标记
4.1标记方法
卡套式链螺纹长管接头和接头体的标记方法应符合GB/T3765的规定。4.2标记示例
接头系列为L，臂子外径为10mm，55°密封管螺纹（R），表面镀锌处理的钢制卡套式锥螺纹长管接头标记为：
管接头GB/T3736L10/R1/4
接头系列为L,管子外径为10.mm,55\密封管螺纹(R),表面镀锌处理的铜制卡套式锥螺纹长接头体标记为：
接头体GB/T3736L10/R1/4
5技术要求
技术要求按GB/T3765的规定。
GB/T3736—2008

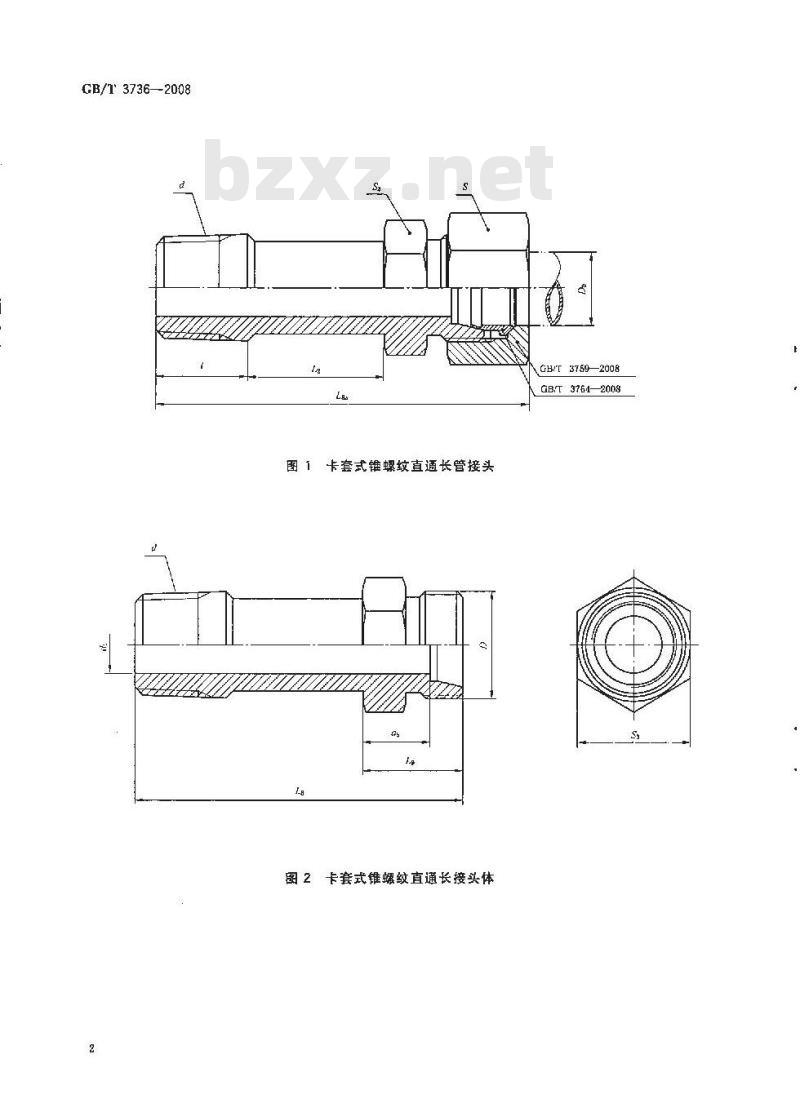

图1卡套式锥螺纹直通长管接头
图2卡套式锥螺纹直通长接头体
GB/3759—2008
GBIT3764—2008
压力/

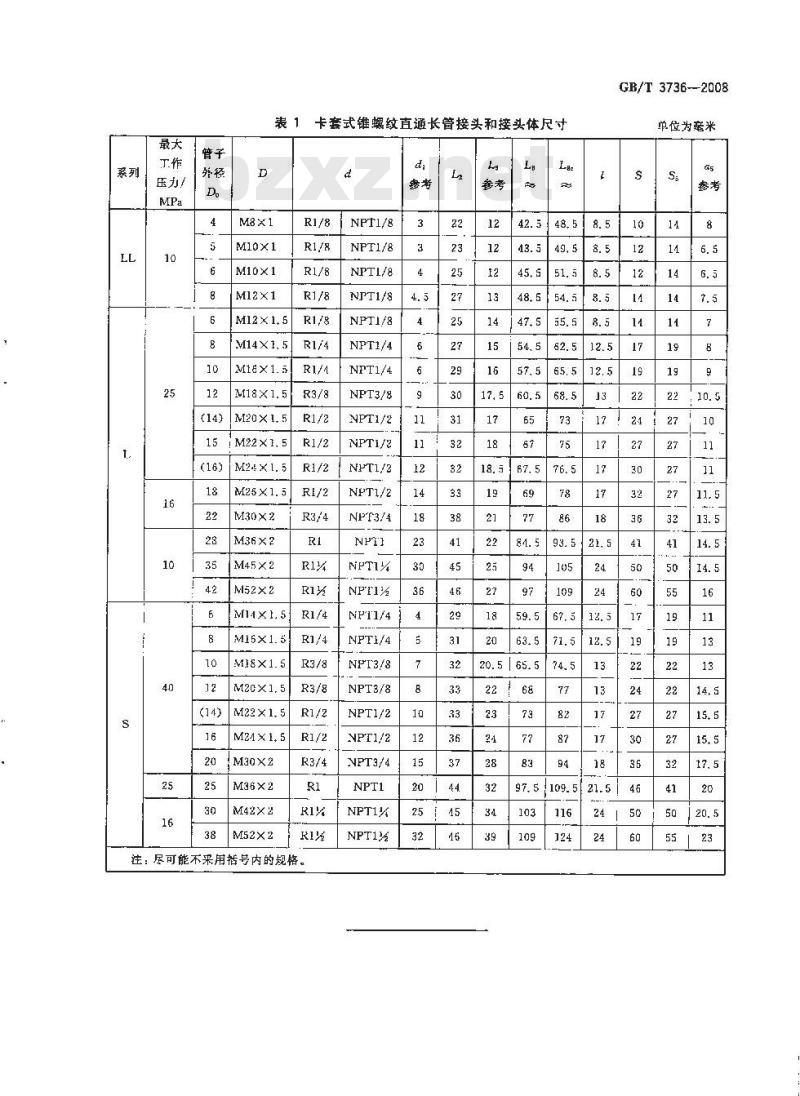

表1卡套式锥螺纹直通长管接头和接头体尺寸d,
M10×1
M12×1
M45×2
M52×2
M24X1,5
M36×2
M52×2
注：尽可能不来用括号内的规格，NPT1/8
NPT1/8
NPT1/8
NPT1/8
NPTI/8
NPT1/4
NFT1/4
NPT3/8
NFT1/2
NFTI/2
NPT1/2
NFT1/2
NPF3/4
NPT1/4
NPT1/4
NPI3/8
NPT3/8
NPT1/2
NPT1/2
NPT3/4
97. 5109. 5
GB/T 3736--2008
单位为妾米
