【国家标准(GB)】 灯头、灯座检验量规 第1部分：螺口式灯头、灯座的量规

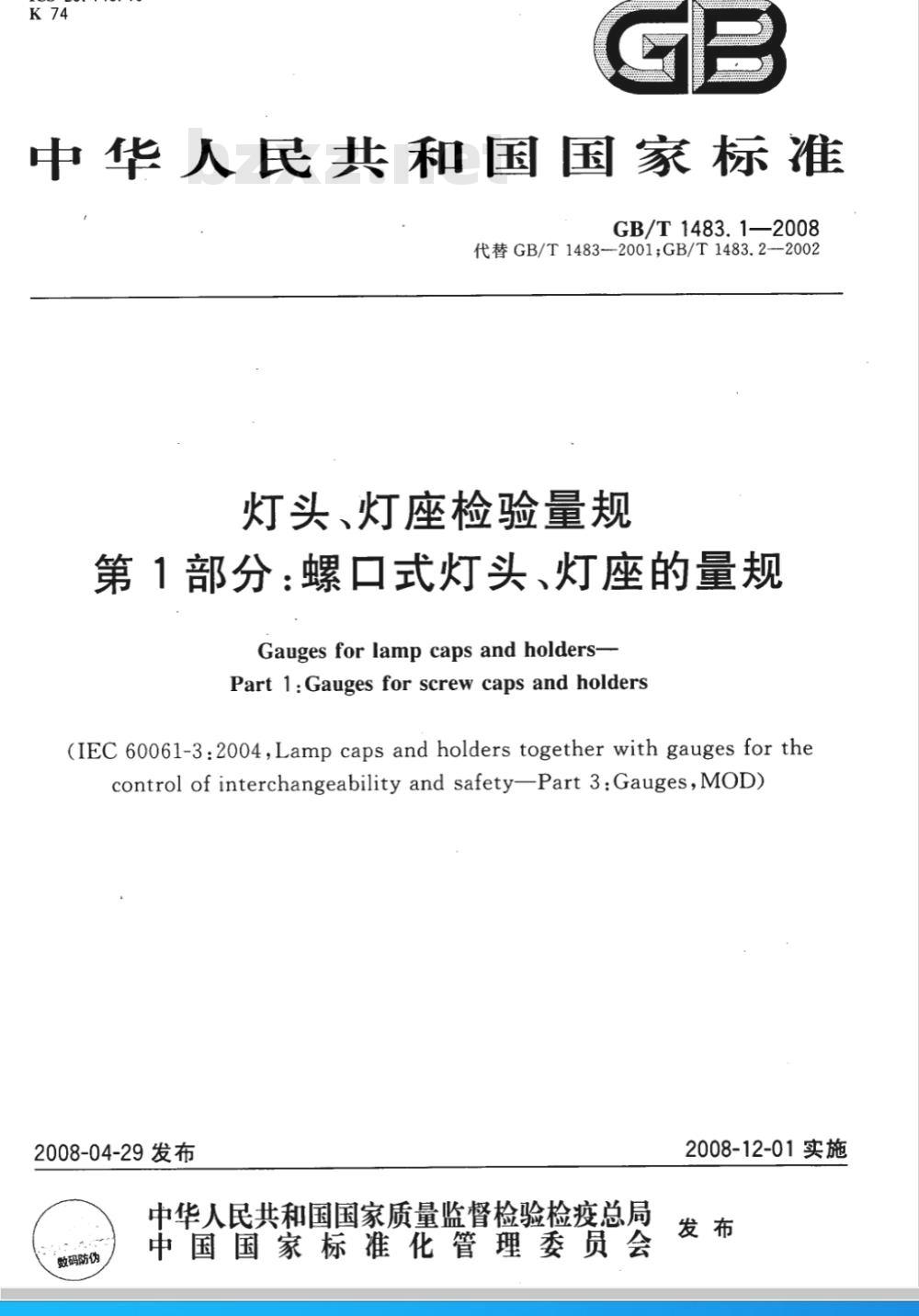

中华人民共和国国家标准
GB/T1483.1—2008
代替GB/T1483-2001;GB/T1483.2--2002灯头、灯座检验量规
第1部分：螺口式灯头、灯座的量规Gauges for lamp caps and holders-Part 1:Gauges for screw caps and holders(IEC 60061-3 :2004,Lamp caps and holders together with gauges for thecontrol of interchangeability and safety-Part 3:Gauges, MOD)2008-04-29发布免费标准下载网bzxz
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-12-01实施

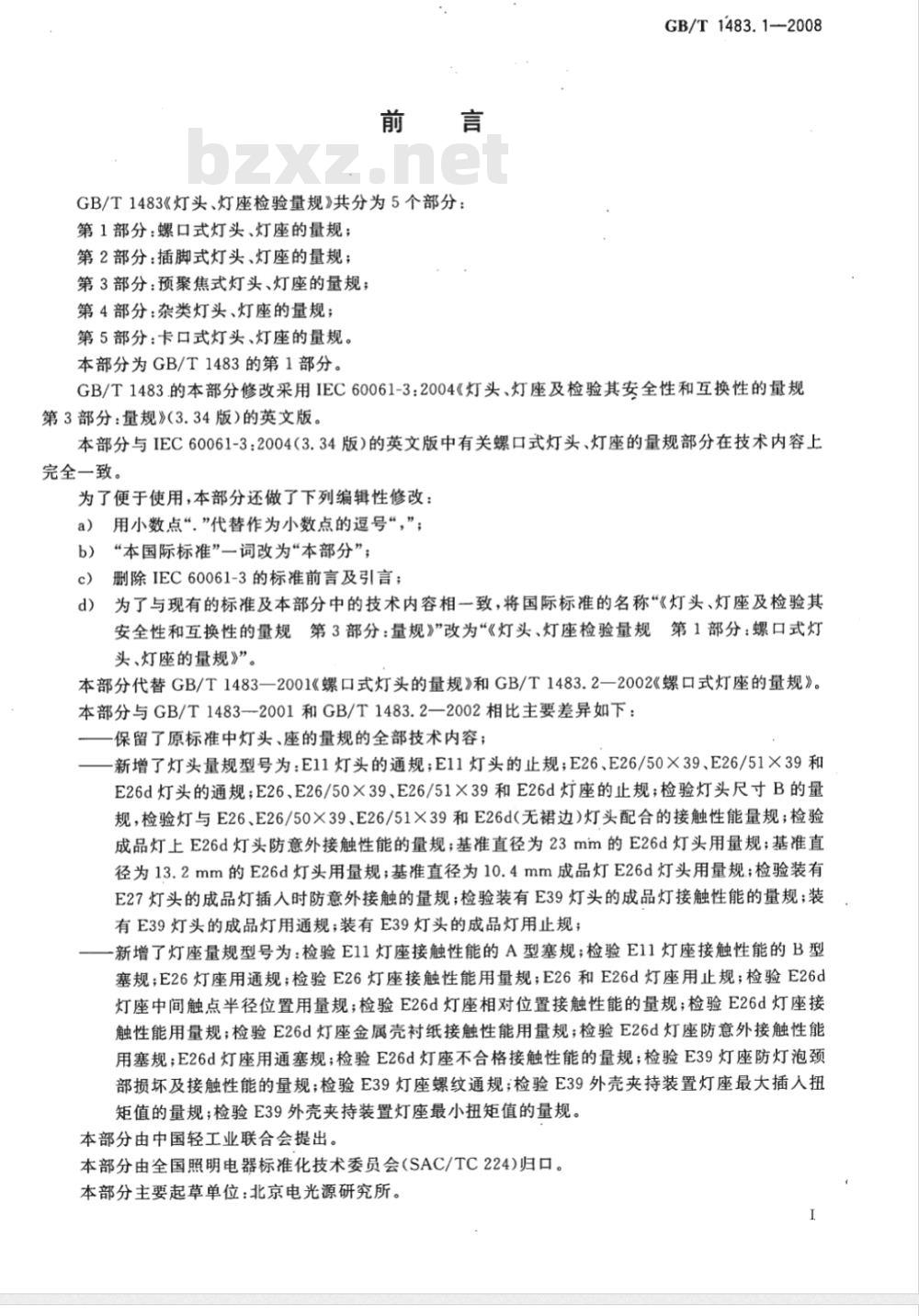

GB/T1483《灯头、灯座检验量规》共分为5个部分：第1部分：螺口式灯头、灯座的量规；第2部分：插脚式灯头、灯座的量规；第3部分：预聚焦式灯头、灯座的量规；第4部分：杂类灯头、灯座的量规；第5部分：卡口式灯头、灯座的量规。本部分为GB/T1483的第1部分。
GB/T1483.1--2008
GB/T1483.的本部分修改采用IEC60061-3：2004《灯头、灯座及检验其安全性和互换性的量规第3部分：量规》（3.34版）的英文版。本部分与IEC60061-3：2004(3.34版）的英文版中有关螺口式灯头、灯座的量规部分在技术内容上完全一致。
为了便于使用，本部分还做了下列编辑性修改：用小数点“，”代替作为小数点的逗号“，”；a）
b）“本国际标准”一词改为“本部分”；c）删除IEC60061-3的标准前言及引言；为了与现有的标准及本部分中的技术内容相一致，将国际标准的名称“《灯头、灯座及检验其d）
安全性和互换性的量规第3部分：量规》”改为“《灯头、灯座检验量规第1部分：螺口式灯头、灯座的量规》”。
本部分代替GB/T1483—2001《螺口式灯头的量规》和GB/T1483.2—2002《螺口式灯座的量规》。本部分与GB/T1483-2001和GB/T1483.2—2002相比主要差异如下：保留了原标中灯头、座的量规的全部技术内容；新增了灯头量规型号为：E11灯头的通规；E11灯头的止规；E26、E26/50×39、E26/51×39和E26d灯头的通规；E26、E26/50×39、E26/51×39和E26d灯座的止规；检验灯头尺寸B的量规，检验灯与E26、E26/50X39、E26/51×39和E26d（无裙边）灯头配合的接触性能量规；检验成品灯上E26d灯头防意外接触性能的量规；基准直径为23mm的E26d灯头用量规；基准直径为13.2mm的E26d灯头用量规；基准直径为10.4mm成品灯E26d灯头用量规；检验装有E27灯头的成品灯插人时防意外接触的量规；检验装有E39灯头的成品灯接触性能的量规；装有E39灯头的成品灯用通规；装有E39灯头的成品灯用止规；新增了灯座量规型号为：检验E11灯座接触性能的A型塞规；检验E11灯座接触性能的B型塞规；E26灯座用通规；检验E26灯座接触性能用量规；E26和E26d灯座用止规；检验E26d灯座中间触点半径位置用量规；检验E26d灯座相对位置接触性能的量规；检验E26d灯座接触性能用量规；检验E26d灯座金属壳衬纸接触性能用量规；检验E26d灯座防意外接触性能用塞规；E26d灯座用通塞规；检验E26d灯座不合格接触性能的量规；检验E39灯座防灯泡颈部损坏及接触性能的量规；检验E39灯座螺纹通规；检验E39外壳夹持装置灯座最大插入扭矩值的量规；检验E39外壳夹持装置灯座最小扭矩值的量规。本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会（SAC/TC224)归口。本部分主要起草单位：北京电光源研究所。GB/T1483.1—2008

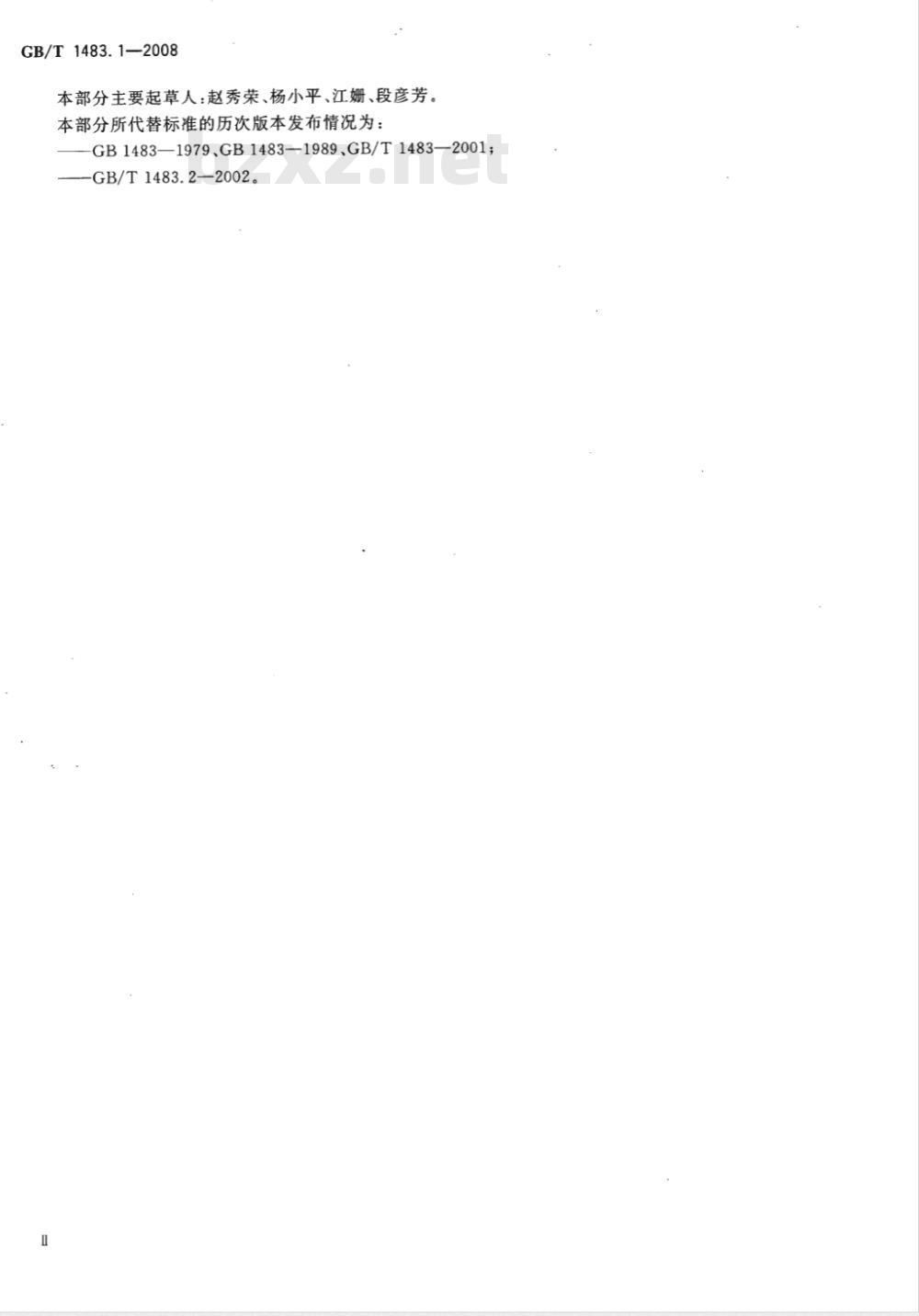

本部分主要起草人：赵秀荣、杨小平、江姗、段彦芳。本部分所代替标准的历次版本发布情况为：GB1483—1979、GB1483—1989、GB/T1483—2001;-GB/T1483.2—2002。

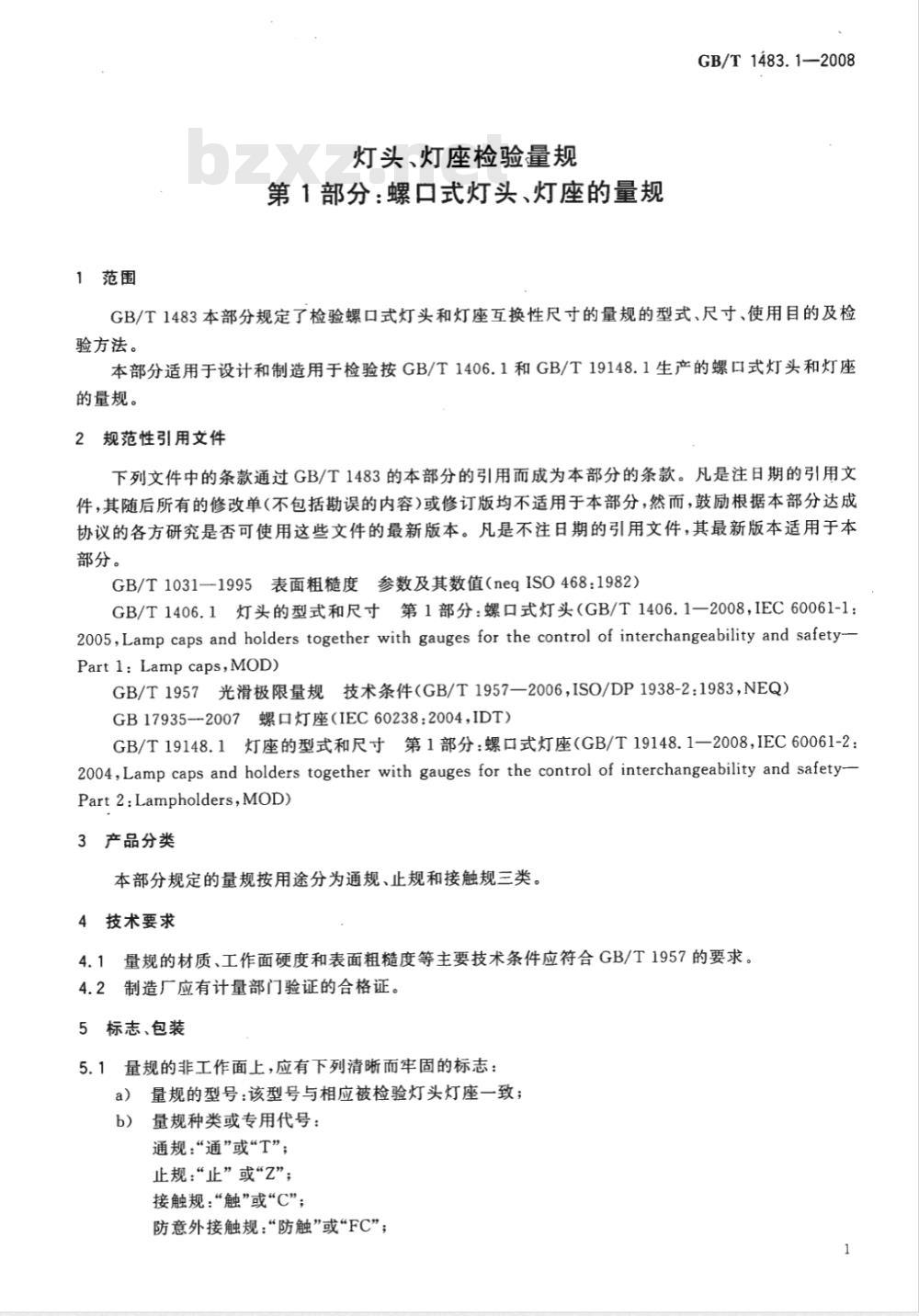

1范围
灯头、灯座检验量规
第1部分：螺口式灯头、灯座的量规GB/T1483.1-2008
GB/T1483本部分规定了检验螺口式灯头和灯座互换性尺寸的量规的型式、尺寸、使用目的及检验方法。
本部分适用于设计和制造用于检验按GB/T1406.1和GB/T19148.1生产的螺口式灯头和灯座的量规。
2规范性引用文件
下列文件中的条款通过GB/T1483的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1031—1995表面粗糙度参数及其数值（negISO468：1982）GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1一2008，IEC60061-1：2005, Lamp caps and holders together with gauges for the control of interchangeability and safety-Part 1: Lamp caps,MOD)
GB/T1957光滑极限量规技术条件（GB/T1957—2006，ISO/DP1938-21983，NEQ）GB17935-2007螺口灯座（IEC60238:2004，IDT)GB/T19148.1灯座的型式和尺寸第1部分：螺口式灯座（GB/T19148.1—2008，IEC60061-22004, Lamp caps and holders together with gauges for the control of interchangeability and safety-Part2:Lampholders,MOD)
3产品分类
本部分规定的量规按用途分为通规、止规和接触规三类。4技术要求
4.1量规的材质、工作面硬度和表面粗糙度等主要技术条件应符合GB/T1957的要求。4.2制造厂应有计量部门验证的合格证。5标志、包装
量规的非工作面上，应有下列清晰而牢固的标志：5.1量
量规的型号：该型号与相应被检验灯头灯座一致：a)
量规种类或专用代号：
b）量
通规“通”或“T”；
止规：“止”或“Z\；
接触规：“触”或“C”；
防意外接触规：“防触”或“FC”；GB/T1483.1—2008
附加通规：“附通”或“FT”；c）本标准号：GB/T1483.1—2008；d）出厂日期和厂商标志。
5.2量规包装前应进行防锈处理，并用硬质材料作外部包装。6

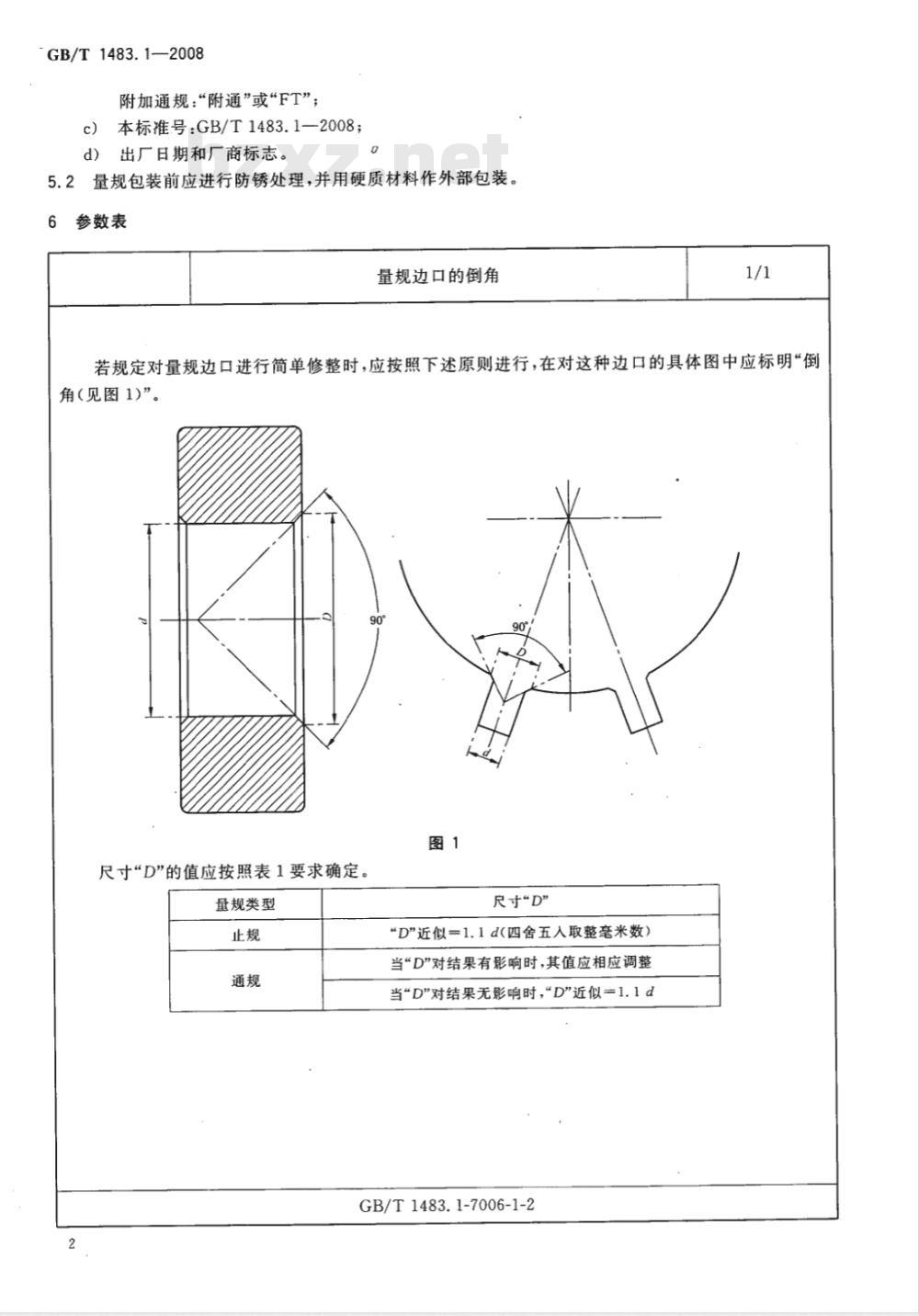

参数表
量规边口的倒角
若规定对量规边口进行简单修整时，应按照下述原则进行，在对这种边口的具体图中应标明“倒角（见图1)”。
尺寸“D”的值应按照表1要求确定。量规类型
尺寸“D”
“D\近似=1.1d(四舍五入取整毫米数）当“D\对结果有影响时，其值应相应调整当“D\对结果无影响时，“D”近似=1.1 dGB/T1483.1-7006-1-2
比例5:1
成品灯上E5灯头的通规
附图仅表示互换性的基本尺寸。关于E5灯头，见GB/T1406.1-7004-25。螺纹放大图
右旋螺纹
螺纹边口尖锐部分应以0.2mm的半径倒圆。目的：检验成品灯上E5灯头的螺纹和尺寸T。GB/T1483.1—2008
单位为毫米
检验：当成品灯上的灯头完全旋人量规内时，灯头接触面应与量规S面共面或凸出S面。此量规也适用于检验未组装的灯头。尺寸符号
GB/T1483.1-7006-25D-1
GB/T1483.1-2008
成品灯上E5灯头的止规
附图仅表示互换性的基本尺寸。关于E5，见GB/T1406.1-7004-25。比例5:1
目的：检验成品灯上E5灯头的螺纹最小外径尺寸d。检验：当量规套在成品灯的灯头螺纹上时，灯头中心触点不应凸出量规的X面。检验仅利用量规的自身质量进行。尺寸符号
约45°
GB/T1483.1-7006-25E-1
单位为毫米
比例4:1
E10灯头的通规
附图仅表示互换性的基本尺寸。关于E10灯头，见GB/T1406.1-7004-22量规螺纹边口尖锐部分应以0.1mm～0.2mm的半径倒圆。目的：检验成品灯上E10灯头的螺纹最大尺寸和尺寸Tmin。GB/T1483.1—2008
单位为毫米
螺纹放大图
右旋螺纹
检验：当成品灯上的灯头完全旋人量规内时，灯头中心触点应与量规表面共面或凸出量规的表面。
尺寸符号
（1）对于E10/12灯头，该值为8.13mm。尺寸
GB/T1483.1-7006-27A-2
GB/T1483.1—2008
E10和EY10灯头的止规
附图仅表示互换性的基本尺寸。关于E10和EY10灯头，见GB/T1406.1-7004-22和7004-7。比例2：1
目的：检验成品灯上E10和EY10灯头螺纹最小外径（尺寸d)。1/1
单位为毫米
检验：当量规套在成品灯（灯头向上）的灯头螺纹上时，灯头中心触点不应凸出量规的X面。检验仅利用量规的自身质量进行。该量规也用于检验未安装灯头。尺寸符号
约45°
GB/T1483.1-7006-28E-1
EP10灯头的止规
附图仅表示互换性的基本尺寸。关于EP10灯头，见GB/T1406.1-7004-30。入端
目的：检验成品灯上EP10灯头螺纹最小外径（尺寸d）。GB/T1483.1—2008
单位为毫米
检验：当量规套在成品灯（灯头向上）的灯头螺纹上时，灯头中心触点不应凸出量规的X面。检验仅利用量规的自身质量进行。尺寸符号
约45°
GB/T1483.1-7006-28-7
GB/T1483.1-—2008
a放大图
比例6:1
成品灯上EP10灯头的通规
附图仅表示互换性的基本尺寸。关于EP10灯头，见GB/T1406.1-7004-30。比例2:1
单位为毫米
螺纹放大图
右旋螺纹
目的：检验成品灯上EP10预聚焦灯头与灯座互换性。检验：当成品灯上的灯头完全旋入量规内时，灯头中心触点应与量规Z面共面或凸出Z面，但不应凸出量规Y面，同时，灯头裙边下面至少有一点与X面相接触。尺寸符号
GB/T1483.1-7006-37-1
近似值
