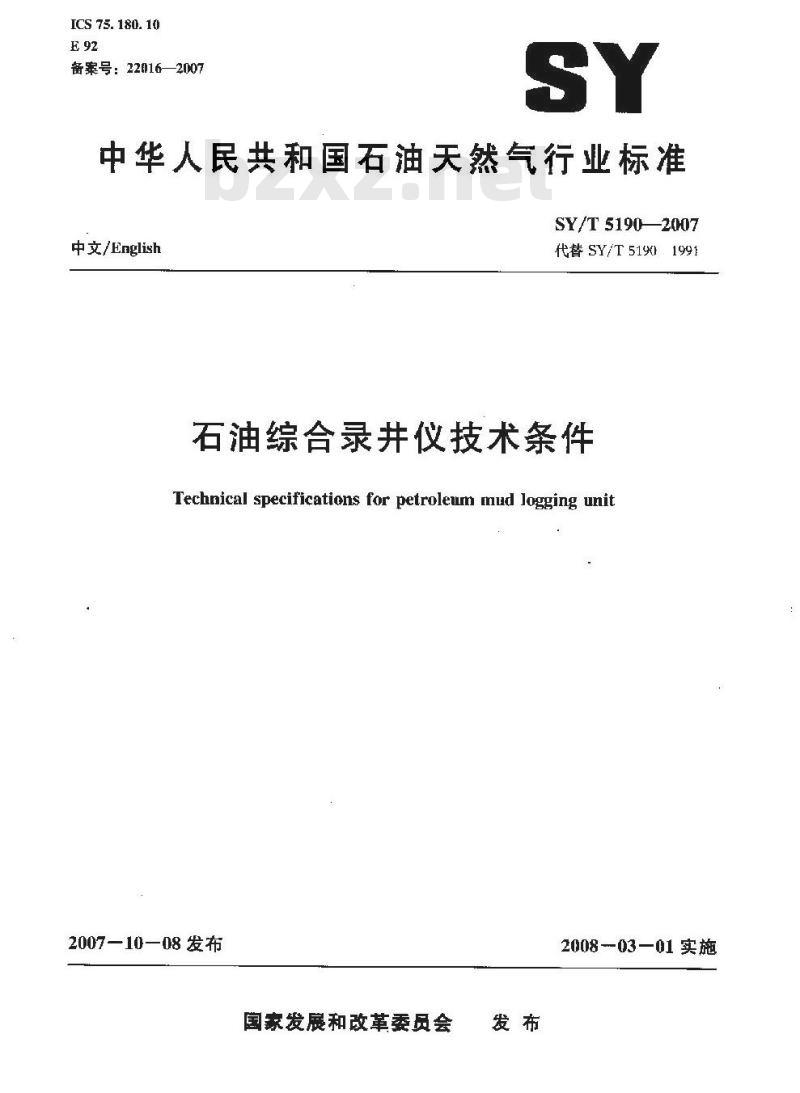

【石油天然气行业标准(SY)】 石油综合录井仪技术条件

ICS 75. 180. 10
备案号：22016—2007
中华人民共和国石油天然气行业标准SY/T 51902007
中文/English
代替SY/T5191991
石油综合录井仪技术条件
Technical specifications for petroleum mud logging unit2007—10—08发布
国家发展和改革委员会
2008-03—01实施

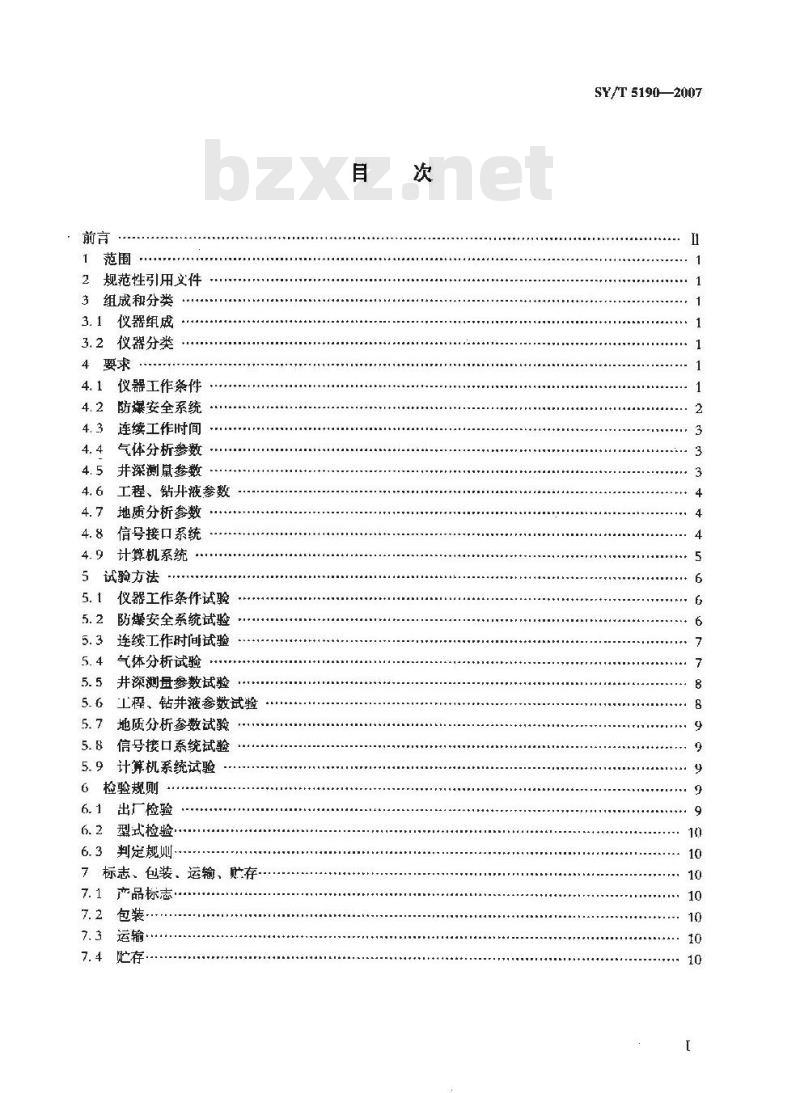

规范性引用文件
组成和分类
3.1仪器组成
3.2仪器分类
4要求
仪器工作条件
防爆安全系统
连续工作时间
气体分析参数
并深测凰参数
工程、钻升液参数
地质分析参数
4.8信号接口系统
4.9计算机系统..
5试验方法
5. 1仪器工作条件试验
防爆安全系统试验
连续工作时间试验
气体分析试验
5.5并深测量参数试验
5.6工程、钻井液参数试验
5.7地质分析参数试验
5.8信号接口系统试验
5. 9计算机系统试验
6检验规则
出厂检验
型式检验…
6.3判定规则
7标志、包装、运输、贮存
7.1产品标志·
SY/T 51902007
SY/T 5190—2007

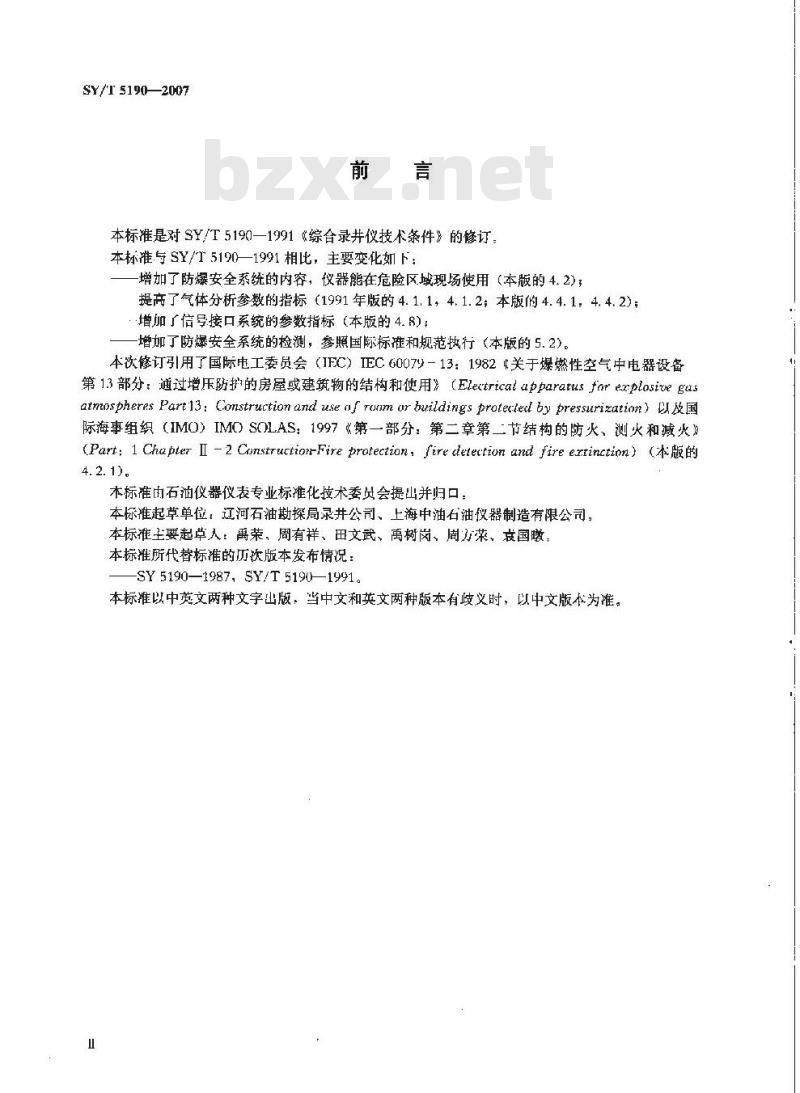

本标准是对SY/T5190一1991《综合录并仪技术条件》的修订本标准与SY/T5190—1991相比，主要变化如下：增加了防爆安全系统的内容，仪器能在危险区域现场使用（本版的4.2)，提高了气体分析参数的指标（1991年版的4.1.1，4,1.2；本版的4.4.1：4.4.2)；增加了信号接口系统的参数指标（本版的4.8）增加了防爆安全系统的检测，参照国际标准和规范执行（本版的5.2)。本次修订引用了国际电工委员会（IFC）IEC60079-13：1982关于爆燃性空气中电器设备第13部分：通过增压防护的房屋或建筑物的结构和使用》（Electricat apparatusfar explosive gasatmospheres Part13: Comstruction and use af runm ar buildings protected by pressurization) 以国际海事组织（IMO）IMOSOLAS：1997《第一部分：第二章第二节结构的防火、测火和减火》(Part: 1 Chapter I -2 Constructio-Fire protection， fire detection and fire errinction） (本版的4.2. 1)
本标准内石油仪器仪表专业标准化技术委员会提山并归口：本标准起草单位：辽河石油勘探局录井公司、上海中油石油仪器制造有限公司，本标准主要起草人：禹荣、周有祥、田文武、禹树岗、周乃莱、哀国瞰，本标准所代替标准的历次版本发布情况：SY5190—1987,SY/T5190—1991。本标准以中英文两种文字出版，当中文和英文两种版本有歧义时，以中文版为准。1范围

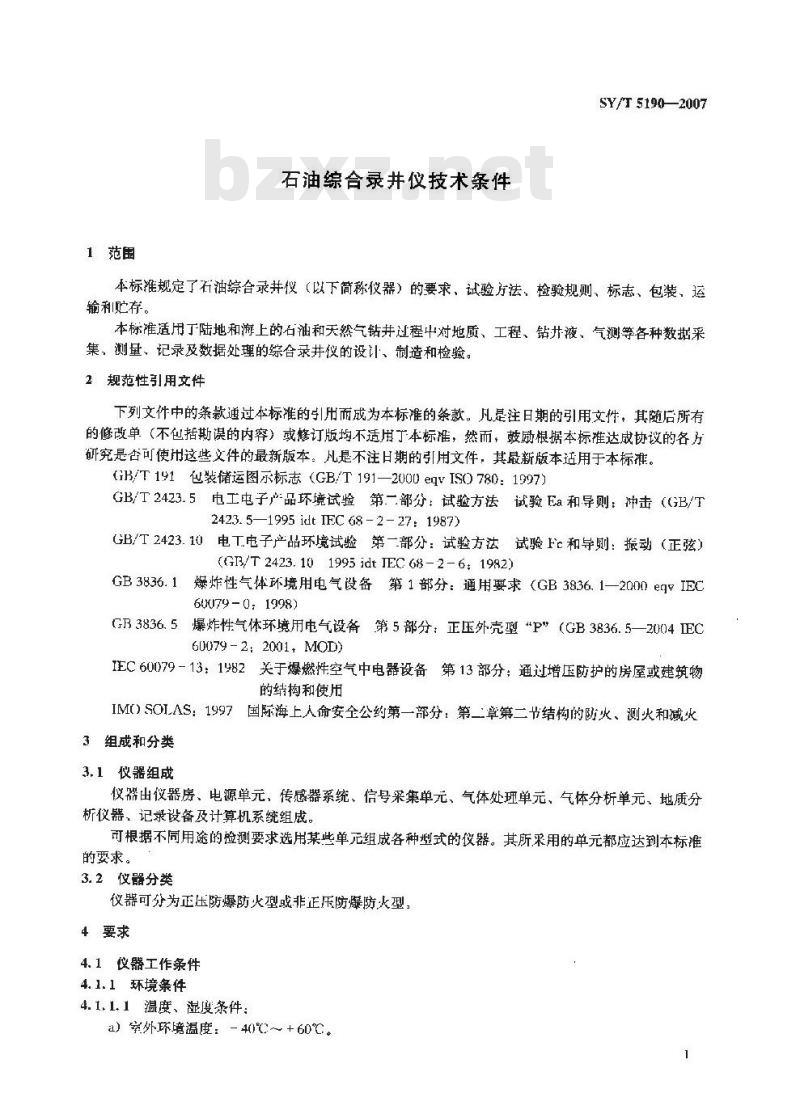

石油综合录井仪技术条件
SY/T 51902007
本标准规定了石油综合录并仪（以下简称仪器）的要求，试验方法、检验规则、标志、包装、运输和贮存
本标准适用丁陆地和游上的石油和天然气钻井过程中对地质、工程、钻井液、气测等各种数据采集，测量、记录及数据处理的综合录井仪的设计、制造和检验。2规范性引用文件
下列文件中的条款通过本标准的于用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000eqVISO780：1997）GB/T2423.5电工电子品环境试验第.一部分：试验方法试验Ea和导则：冲击（GB/T2423.5—1995idtIEC68-2-27:1987)GB/T2423.10电T电子产品环境试验第一部分：试验方法试验Fc和导则：振动（正弦）(GI3/T 2423.101995 idt JEC 68-2-6: 1982)GB3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1—2000eqIEC60079-0: 1998)
GB3836.5爆炸性气体环境用电气设备第5部分：正压外壳型P（GB3836.5—2004IEC60079-2:2001，MOD
IEC60079-13：1982关于爆燃性空气中电器设备第13部分；通过增压防护的房屋或建筑物的结构和使用
IMC)SOIAS：1997国际海上人命安全公约第一部分：第二章第二节结构的防火、测火和减火3组或和分类
3.1仪器组成
仪器由仪器房、电源单元、传感器系统、信号采集单元、气体处理单元、气体分析单元、地质分析仪器、记录设备及计算机系统组成。可根据不同用途的检测要求选用某些单元组成各种型式的仪器。其所采用的单元都应达到本标准的要求。
3.2仪器分类
仪器可分为正压防爆防火型或非正压防爆防火型，4要求
4.1仪器工作条件
4.1.1环境条件
4.1.1.1温度、湿度条件：
a）室外环境温度：-40℃～+60℃。SY/T51902007

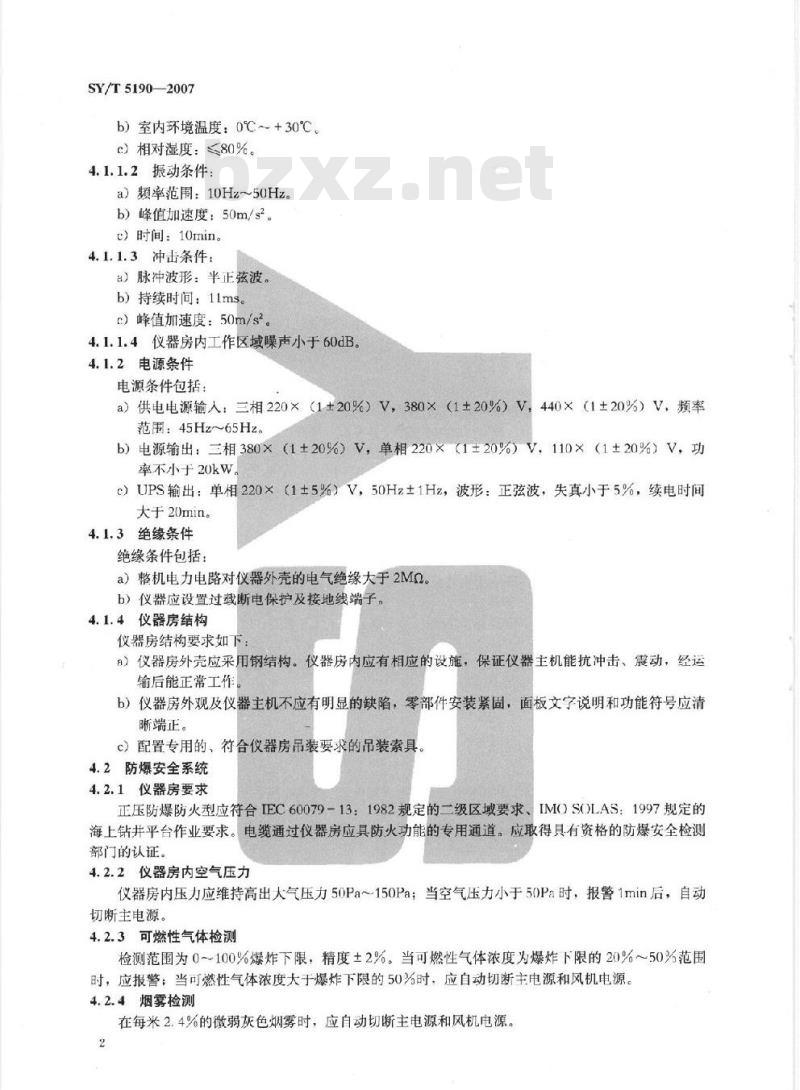

b）室内环境温度：0℃~+30℃
c）相对湿度：≤80%。
4.1.1.2振动条件：
a）频率范围：10Hz~50Hz。
b）峰值加速度：50m/s。
c）时间：10min。
4.1.1.3冲击条件：
a）脉冲波形：半正弦波。
b）持续时间：11ms。
c）峰值加速度：50m/s2。
4.1.1.4仪器房内工作区域噪声小于60dB。4.1.2电源条件
电源条件包括：
a）供电电源输人：三相220×（1±20%）V，380×（1±20%）V，440×（1±20%）V，频率范围：45Hz~65Hz。
b）电源输出：三相380×（1±20%）V，单相220×（1±20%）V，110×（1±20%）V，功率不小于20kW。
c）UPS输出：单相220×（1±5%）V，50Hz±1Hz，波形：正弦波，失真小于5%，续电时间大于20min。
4.1.3绝缘条件
绝缘条件包括
a）整机电力电路对仪器外壳的电气绝缘大于2Mab）仪器应设置过载断电保护及接地线端子，4.1.4仪器房结构
仪器房结构要求如下
a）仪器房外壳应采用钢结构。仪器房内应有相应的设施，保证仪器主机能抗冲击、震动，经运输后能正常工作
b）仪器房外观及仪器主机不应有明显的缺陷，零部件安装紧固，面板文字说明和功能符号应清晰端正。Www.bzxZ.net
c）配置专用的、符合仪器房吊装要求的吊装索具。4.2防爆安全系统
4.2.1仪器房要求
正压防爆防火型应符合IEC60079-13：1982规定的二级区域要求、IMOSOLAS：1997规定的海上钻井平台作业要求。电缆通过仪器房应具防火功能的专用通道，应取得具有资格的防爆安全检测部门的认证。
4.2.2仪器房内空气压力
仪器房内压力应维持高出大气压力50Pa～150Pa；当空气压力小于50Pa时，报警1min后，自动切断主电源。
4.2.3可燃性气体检测
检测范围为0~100%爆炸下限，精度±2%。当可燃性气体浓度为爆炸下限的20%～50%范围时，应报警：当可燃性气体浓度大于爆炸下限的50%时，应自动切断主电源和风机电源。4.2.4烟雾检测
在每米2.4%的微弱灰色烟雾时，应自动切断主电源和风机电源。2
4.2.5应急照明装置
SY/T5190—2007
仪器房备有应急照明装置。应急照明在供电电源中断5s内能自动转人应急工作状态，持续照明时间不少于20min。
4.2.6电源人工关闭装置
仪器房备有人工紧急关闭全部电源装置，关闭后具有锁定功能。4.3连续工作时间
仪器整机连续工作，运行时间不少于300h。4.4气体分析参数
4.4.1天然气全量检测仪
技术参数如下：
a）最小检测浓度（甲烷）：≤1×10-5b）检测范围：1×10-5～~1。
c）基线漂移（记录仪）：土0.1mV/hd）噪声（记录仪）：≤0.05mV
e）重复性误差：±5%。
f）标定点检测允许误差：±5%。4.4.2天然气组分检测仪
技术参数如下：
a）检测内容：甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烧、正戊烷等气态烃类。b）最小检测浓度（甲烷）：≤1×10-5。c）检测范图（甲烷）：1×10-5~1d）色谱分离度（甲烷1%、乙烷1%）：≥0.85。e）分析周期：
1）快速色谱：≤40s:
2）普通色谱：120s。
f）基线漂移（记录仪）：±0.1mV/h。g）噪声（记录仪）：≤0.05mV
h）重复性误差：土5%。
i）标定点检测允许误差：±5%
4.4.3二氧化碳检测仪
分析参数如下：
a）最小检测浓度：2×10-3
b）检测范围：2×10-3～1。
c）重复性误差：±5%。
d）基线漂移：满量程1%/7d。
4.4.4硫化氢检测传感器
分析参数如下：
a）响应时间：30s（样品浓度的80%）。b）检测范围：（0100）×10-6
c）误差：±2×10或±10%，取最大值。4.5井深测量参数
4.5.1井深
测量参数如下：
SY/T 5190--2007
a）测量范围：（0-9999.99）m。b）准确度：±1cm/1Um。
4.5.2钻时
测量范围：（0.10~999.99）min/m。4.5.3大钩高度传感器
测量参数如下：
a）测量范围：（0~50）m。
b）准确度：±1cm。
4.6工程、钻井液参数
系统参数见表1。
泵冲次传感器，冲/min
转盘转速传感器，r/min
机械转盘扭矩传感器，kN·m
电扭传感器，A
立管压小传感器，MPa
套管乐力传感器。MPa
感重传感器，kN
钻共液液位传感器，m
钻井液温度传感器，℃
钻井液密度传感器，8/cm
钻井液电导率传感器，S/m
钻井液出口流量传感器
4.7地质分析参数
4.7.1碳酸盐含量测定器
测量参数如下：
a）测量范围：（0~100)%。
b）准确度：2%满量程。
4.7.2页岩密度计
测量参数如下：
表1系统参数
测量范围
0～400
0--200
0~1000（交流，直流）
0--4000
(0~100)%
a）测量范围：（2.15～2.85）g/cm2。b）分辨率：0.01g/cm2。
4.7.3荧光分析仪
测量参数如下：
a）波长：（350~365）nm。
b）功率：>4w。
4.8信号接口系统
4.8,1信号接口要求
雅确度
2%满量程
2.5%满量程
2%满量程
2%满量程
2%满量程
2%满量程
信号接口应满足3.2的分类。信号接口的电源输出应满足各传感器的要求。t
4.8.2信号接口分类
性能要求：
a）电流型通道数量：≥20，输人电流：（4～20）mA。b）电压型通道数量：≥2，输入电压：（0～10）V。c）脉冲型通道数量：26。
4.9计算机系统
4.9. 1计算机硬件
SY/T 51902007
硬件能适应石油钻并现场的工作条件，选择通用的与系统应用软件相适应的计算机系统。计算机硬件配置如下：
a）数据采集计算机、数据储服务器、工程显示处理计算机、地质处理计算机及远程客户机b）系统应配套相应的打印机或绘图仪。c）计算机之间应以TCP/IP进行网络连接。d）系统应配套重复显示器。
4. 9, 2计算机系统软件
计算机系统软件应采用通用稳定的操作系统、数据库系统、网络服务器软件。4.9,3数据采集软件
数据采集系统，应能任意配置、转换通道，可以随意扩展保证在任何工况下连续进行工作，实时完或采集数据存储，显示，同时满足下列主要功能：a）常规钻并状态的数据监视。
b）数据记录实时监测。
c）并涌监测。
d）压井监测。
e）参数报警监测：
f）数据、曲线实时输出。
g）工程参数异带报警及监测。
h）返到时间、固并等事件监测。i）远程传输。
）气测监测。
k） WITS接口，
4.9.4数据处理软件
数据处理软件应能完成实时资料及完井资料的编辑、处理、重新计算、回放和输出等。应含有以下主要部分：
a）地质数据录入及评价。
b）油气显示评价。
c）地层压力评价。
d）泥浆水力学分析。
e）钻头优化分析
f）激动与抽作用分析。
g）井控分析。
h）定向并及井斜分析。
）钻柱扭矩分析。
i）多并对比分析。
k）数据回放。
SY/T 51902007
4.9.5数据库应用软件
数据库应设置时间数据库利实时深度数据库。主要功能有：a）数据库应用软件应实现对数据库的校止和编辑。b）数据库校正、编辑采用权限管理方式，增强系统安全性，C）数据库应用软件应能方便快捷地备份和恢复数据。d）开放式数据库结构和WITS接口，应能以ASCI或LAS格式同现场设备进行数据交换。4.9.6资料输出系统
资料输出要求：
a）系统能提供灵活的图形和资料格式编辑工具，可自定义带数据、曲线、注释、图标等要求的综合录井图格式，数据输出格式、曲线输出格式。b）能从不同数据库提取数据，可自定义包含录并信息的综合录并图、气测评价图、压力评价图等彩色图件和各种数据格式，可从打印机，绘图仪，文件，数据库等多方输出。5试验方法
5.1仪器工作条件试验
5.1.1环境条件试验
试验方法如下：
a）温度、湿度试验：仪器在4.1.1.1规定的条件下，仪器能正常工作。b）振动试验：仪器不通电，在无包装情况下，按GB2423.10的方法进行振动试验。试验结束后，用测试系统对其测试，仪器能正常工作。e）冲击试验：仪器不通电，在无包装情况下，按GB2423.5的方法进行冲击试验，每个方向连续三次冲击。试验结束后，用测试系统对其测试，仪器能正常工作。d)）噪卢试验：在正常工作状态下，离仪器1m半径范固处任：点，用声级计测试检查，应符合4. 1. 1. 4 的规定。
5.1.2电源条件试验
对仪器房输人电压为三相220V，380V，440V，频率范围为45Hz~65Hz的电源，检查其电源输出、UPS输出的电压和频率，应符合4.1.2的规定，5.1.3绝缘试验
试验方法如下：
a）用500V绝缘电阻表检查电力电路对外壳的电气绝缘，成符合4.1.3a）的规定。b）按仪器的额定功率，加接负载。当超过规定负载时，应自动切断电源，衍合4.1.3b）的规定。5.1.4仪器房结构要求试验
试验方法如下：
a）检查仪器房内相应设施，应符4.1.4a）的规定。b）用目视的方法检查仪器房外观、仪器主机，垃符合4.1.4b）的规定。c）吊装索具的检测报告，应符合4.1.4c）的规定。5.2防爆安全系统试验
5.2.1收器房试验
按GB 3836. 1, GB 3836.5, 1EC 60079-13: 1982, IMO) S)ILAS: 1997 (Part: 1 Chapter I2）规定：检查仪器房，应符合4.2.1的规定。5.2.2正压控制试验
关好门窗，打开总电源，启动风机，待室内空气压力达到预定值5UPa时，主电源接通，然后打开门或停山风机，使室内空气压力下降，待到预定值50Pa时，正乐控制系统应符合4.2.2的规定。6
5.2.3可燃性气体安全试验
SY/T5190—2007
将可燃性气体检测器的探头与含有标准可燃性气体的装置连接，开启标准气体阀门，检查传感器显示是否正确，设定爆炸下限值。在传感器探头附近施放可燃性气体，当可燃性气体浓度达到设定值时，应符合4.2.3的规定。
5.2.4烟雾安全试验
在烟雾检测器的传感器探头附近，施放符合要求的烟雾时，应符合4.2.4的规定。5.2.5应急照明装置试验
在试验前对电池进行足够的充电。试验时关闭主电源，应在规定的时间内转人应急照明状态，持续照明时问：成符合4.2.5的规定：5. 2.6紧急及应急安全试验
在仪器房正常的工作状态下，手动按下紧急开关，进行检查，应符合4.2.6的规定。5.3连续工作时间试验
仪器在规定的条件下，开机稳定后进行系统的分析测试，以后每隔24h进行重复性试验，各项指标应符衍合规定的要求，仪器能无故障连续运行。在试验过程中如有故障，应在排除故障后重新行试验。应符合4.3的规定。
5.4气体分析试验
5.4.1天然气全量分析试验
试验方法如下：
a）输入浓度为1×10标准甲烷样品气，计算机应能采集到浓度。b）输入浓度为1×105甲烷样品气，仪器能止常采集到甲烷峰，输人浓度为100%的甲烷样品气，仪器能正常采集，应符合4.4.1h）的规定。c）开机2h稳定后，记录仪基线漂移应符合4.4.1c）的规定。d）仪器处丁正常工作状态，检查记录仪基线的噪声，应符合4.4.1d）的规定。e）开机21稳定后，输人1%度的甲烷样品气，检测到个浓度值，24h后，再输人1%浓度的甲烧样品气，检测到个浓度值，误差应符合4.4.1e）的规定。f）输入1%浓度的中烷样品气，采集液度值与标准浓度值误差，应符合4.4.11）的规定。5.4.2天然气组分试验
试验方法如下：
）输人标准甲烷、乙烧、内烷、异丁烷、止丁烷、异戊烷、正戊烷气的混合气样，检查记录仪烃组分色谱峰，应符合4.4.2a）的规定。b）试验与5.4.1a）相同，应符合4.4.2b）的规定。c）试验与5.4.16b）相同：成符合4.4.2c）的规定，d）输入1%浓度的中烷和1%浓度的乙烷混合样。记录甲烷与乙烷的两峰交点的电压值A和乙烷的峰高电压值B，按式（1）计算分离度R，应符台4.4.2）的规定。R=B-A
式中：
R-分离度;
A一一中烷与乙烧的两峰交点的电压值，单位为毫伏《mV)；B一一乙烷的峰高电压值，单位为毫伏（mV)。..()
e）输入甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烷、正戊烷浓度都为1%的混合样，在分析周期内能检测到-七个完整峰，应符合4.4.2e）的规定。f）开机2h稳定后，记录仪基线漂移，应符合4.4.2f）的规定。7
SY/T S190--2007
g）试验与5.4.1d）相同，检查记录仪基线的噪声，应符合4.4.2g）的规定。l）试验与5.4.1e）相同，应符合4.4.2h）的规定。i）输人1%浓度的甲烷，采集浓度值与标准浓度值误差，应符合4.4.2i）的规定。5.4,3二氧化碳试验
试验方法如下：
a）输入2×10的二氧化碳样品气，进行分析检查，其显示值应符合4.4.3a）·的规定b）分别输入2×10-及100%的二氧化碳样品气，其显示值应符合4.4.3b）的规定。c）相隔24h，两次分析同一浓度的氧化碳样品气，其显示值应符合4.4.3c）的规定。d）开机2h稳定后，检查其基线漂移，应符合4.4.3d）的规定。5.4.4硫化氢试验
试验方法如下；
a）输人硫化氢标准气样，分析响应时间应符合4.4.4a）的规定。b）分别输入硫化氢标准气样，检测范围和误差应符合4.4.4b）和c）的规定。5.5并深测量参数试验
5.5.1并、钻时量范围试验
用模拟装置的信号，检查显示值，应符合4.5.1和4.5.2的规定。5.5. 2大钩高度试验
用模拟装置的信号，检查大钩高度，应符合4.5.3的规定。5.6工程、钻井液参数试验
5.6.1泵冲次和转盘转速试验
用模拟装置在距离接近开关传感器有效距离内的平行面上划动，传感器有脉冲输出，检查划动次数与显示值，应符合表1的规定。5.6.2转盘扭矩试验
试验方法如下：
a）压力传感方式：用活塞式压力计加给变送器一个恒定压力：将此压力换算为工程值，检查其对应值，应符合表1 的规定。
b）电扭矩传感方式，用模拟装置进行试验，将此电流换算为工程值，检查其对应值，应符合表1的规定。
5.6.3立管压力、套管压力和悬重试验用活寒式压力计加给变送器一个恒定压力，将此压力换算为工程值，成符合表1的规定。5. 6.4粘井液液位试验
将传感器置于平行于被测平面之上，测出的两者之间的距离与标称距离的误差，成符合表1的规定。
5.6.5钻井液温度试验
温度传感器放人加热装置中，分别设定温度值，检查其显示值与标称温度值，应符合表1的规定。
5. 6.6钻井液密度试验
将传感器置于一己知密度的溶液中，检查其显示值，应符合表1的规定。5.6.7钻井液电导率试验
配置各种不同电导率的氯化钠溶液，用标准电导率仪和电导率传感器同时测定，检查其显示值，应衍合表1的规定。
5.6.8钻井液出口流量试验
检套流量传感器的挡板活动范国，应符合表1的规定。8
5.7地质分析参数试验
5.7.1碳酸盐含量测定器试验
SY/T 5190-2007
以1g化学纯碳酸钙与盐酸完全反应后用仪进行测试，其显示值应为100%，以不同量的化学纯碳酸钙与盐酸完全反应，其显示值应与含量值相对应，应符合4.7.1的规定5.7.2页岩密度计试验
投入巨知密度的页岩，检查其显示应符合4.7.2的规定。5.7.3荧光分析仪试验
用无荧光样品试验，应无荧光反射；用已知荧光样品试验，应有荧光反射，应符台4.7.3的规定。5.8信号接口系统试验
5.8.1信号接口要求试验
在5.4，5.5，5.6的试验中。采用外部传感器与其综合试验，同时检查各参数的信号处理及数据采集系统，应衍合4.8.1的规定。5.8.2信号接口分类试验
用模拟信号发生器，检查信号接口系统，应符合4.8.2的规定。5.9计算机系统试验
5.9.1计算机硬件试验
检查计算机硬件系统，配置应符合4.9.1的规定。5.9.2计算机系统软件试验
用诊断程序对计算机系统进行测试，应符合4.9.2，4.9.3，4.9.4、4.9.5，4.9.6的规定。6
检验规则
6.1出厂检验
每台仪器应经制造厂质量检验部门出厂检验，符合产品标准方可山厂出！检验项目见表2。
表2出厂检验项目
检验项目
环境条件
电源条件
绝缘条件
仪器房结构
防爆安全系统
连续工作间
气体分析参数
并深测量参数
工程、钻井液参数
地质分析参数
信号接口系统
计算机系统
技术要求
注：“”表示必检项月；“”表示可不检峨日。誠验法
检验类别
型式检验
山广检验
