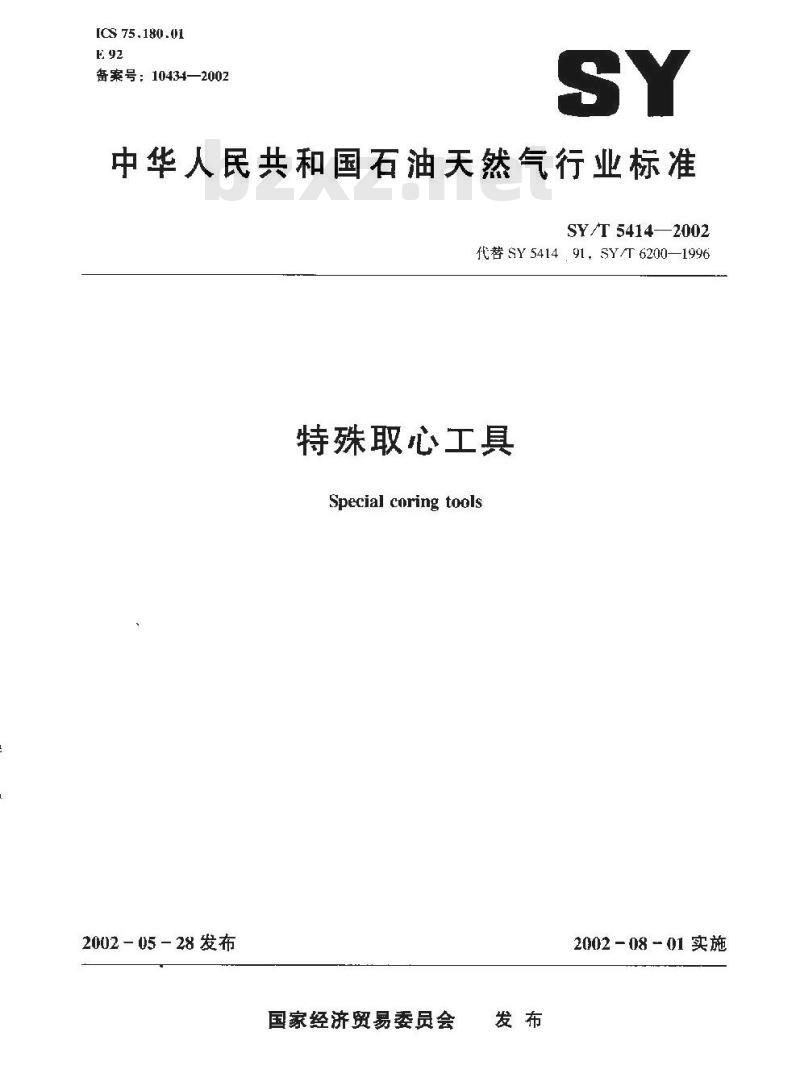

【石油天然气行业标准(SY)】 特殊取心工具

[CS 75.180.01
备案号：10434—2002
中华人民共和国石油天然气行业标准SY/T 5414—2002
代替SY5414.91，SY/T6200—1996特殊取心工具
Special coring tools
2002 — 05 — 28 发布
国家经济贸易委员会
2002－08-01实施

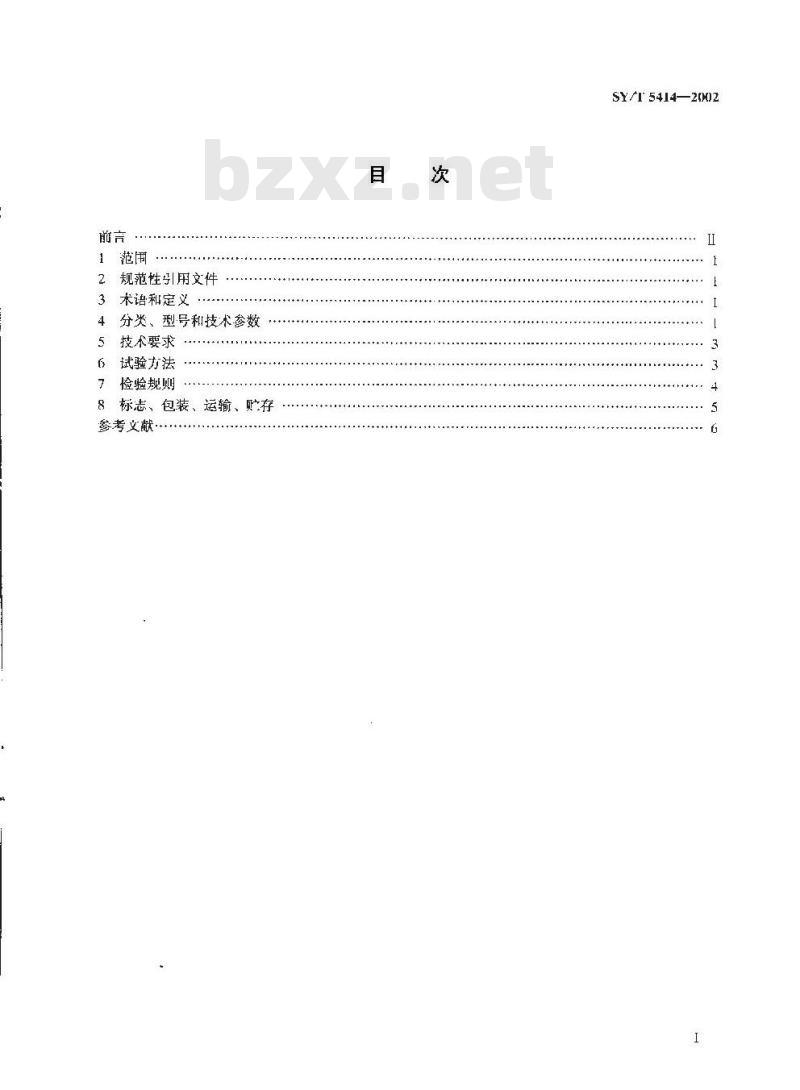

规范性引用文件
术语和定义
分类、型号和技术参数
技术要求
试验方法
检验规则
标志、包装、运输、贮存
参考文献·
SY/T 5414—2(M02
SY/T 5414—2002
本标准是在SY5414—91《密闭取心.1.H》、SY/T6200—1996《定向取心T.具》两个标准的基础上进行合编修订的
本标准与SY5414—91和SY/T6200—1996的主要差界：1标准名称改为《特殊取心工具》。2除SY5414-91和SY/T62001996两个标准提出的密闭取心工具和定向取心工具外，增加了保压取心工具，保形最心工具、保密取心工其和水平开取心工具。3重新规定取心T具型号表示方法。4增加“术语和定义”一章。
通过修订，使木标准更系统、更究整，有效规范取心工具的制造和检验。本标准白实施之日起，同时代替SY5414—91，SY/T6200—1996。本标准全国石油钻采设备和工具标准化技术委员会提出并归I。本标准起草单位：胜利石油管理局钻井工艺研究院。木标准参加单位：四川石油管理局钻采工艺技术研究院、大庆石油管理局钻川研究所：本标准起人：杨正坤、许俊良、杨明金、薄万顺、杨永祥。1范围

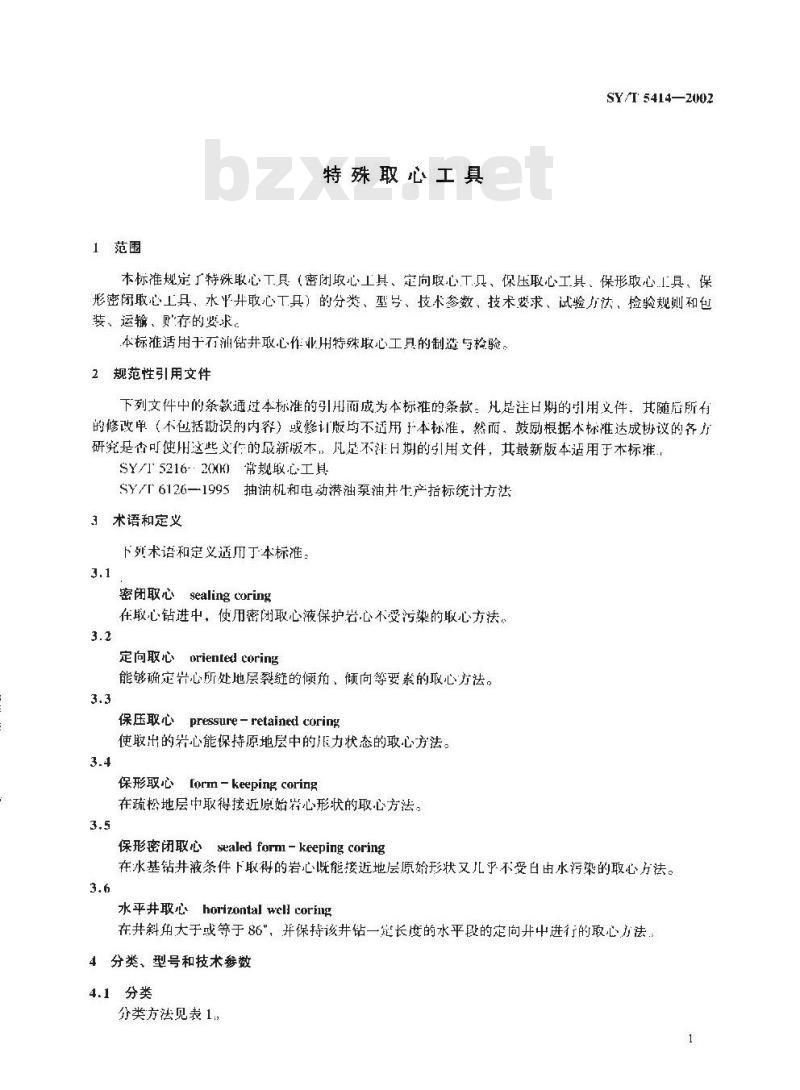

特殊取心工具
SY/T 5414—2002
本标准规定厂特殊取心工具（密闭取心工具、定向取心工只、保压取心工具、保形取心I具、保形密闭取心工具、水并取心工具）的分类、型号、技术参数、技术要求、试验方法，检验规划和包装、运输、则存的要求。
本标准适用干石洲钻井取心作业用特殊取心工具的制造与检验。2规范性引用文件
下列文件中的条款通过本标准的引用雨成为本标准的条款。凡足注日期的引用义件，其随后所有的修改单（不包括勘误的内容）或修计版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文作的最新版本，凡足不注H期的引用文件，其最新版本适用于本标准，SY/1 5216-·20常规取心工具
SY/r6126—1995抽油机和电动潜油泵油井牛产措标统计方法3术语和定义
下列术语和定义适用丁本标准：3.1
密闭取心sealingcoring
在取心钻进中，使用密闭取心液保护岩心不受污染的取心方法。3.2
定向取心oriented coring
能够确定兴心所处地层裂缝的倾角、倾向等要素的取心方法。3.3
pressure-retained coring
保压取心
使取出的岩心能保持原地层中的力状态的取心方法。3.4
保形取心lorm-keepingcoring
在疏松地层中取得接近原始器心形状的取心方法。3.5
保形密闭取心sealed formi-keepingcoring在水基钻井液条件下取得的岩心既能接近地层原始形状又儿乎不受白由水污染的取心方法。3.6
水平井取心horizontalwell coring在井斜角大于或等于86”，并保持该并钻一定长度的水平段的定向并中进行的取心方法：4分类、型号和技术参数
4.1分类
分类方法见表1，
SY /T 5414—2002
密闭取心工具
定向取心I具
保压联心工具
保形取心工具
保彩谢闭取心工
水平非取心丁具
分类、型号表示方法
表1分类代号
芬类代号
岩心理论直轻，m
外岩心筒外径，mm
分类代号
取心的“收”汉语拼音第“个字母示例：QMB194115表示密闭取心T具，外岩心简最大外径194mml，取岩心理论直径15mmg
4.3型号与技术参数
型号与技术参数见表2，
具型号
QMB 194 -- 115
QLX 133 - 70
(1)X 13) - 1(05
QBY 193
QI3X 194 - 100)
QBM 194 - 100
QSP 194 - 105
外岩心筒
(3900)
型号与技术参数
内岩心简
(3200)
取心钻头
名义外径
152.4 -~ [65. 1
215.9.-.244.5
单位为毫米
岩心名义
5技术要求
5.1通用技术要求
通用技术要求遵照SY/6126—1995中第4章，5.2特殊技术要求
5.2.1密闭取心工具
SY/T 5414—2002
5.2.1.1密过材料使用丁睛橡胶，硬度85[RHD90IRHI)，耐温不低+120℃。5.2.1.2密封表面不应有划伤、凹痕等缺陷5.2.1.3密封活塞与取心工具应进行消水试验：5.2.2定向取心工具
5.2.2.1岩心爪总成外表面的标记线下端始点与主刀归周向方位偏差角应小丁0.25°5.2.2.2刀块拟采用硬质合金制成，刀刃直线公差值不大于0.02mmm，刃长不小丁20mm5.2.2.3内岩心简外表面应刻上连续的标记线，标记线始点相对于终点周向方位偏差角应小于0.25°
5.2.2.4支撑座上的定向键轴向安放中线与测斜仪标记方位角差应小于0.25°5.2.3保形职心工具
5.2.3.1复合材料保形衬筒壁厚均勾，璧厚误差不人1.0mm5.2.3.2复合材料保形衬筒自线度公差俏不人于1/10005.2.3.3钢制双瓣衬筒内壁光滑，扎合紧密。5.2.4水平井取心工具
5.2.4.1当承托弹黄所承受压力为3kV~7kV范围内，其压缩距应小于100nmmm5.2.4.2堵孔用尼龙球投人工具后，其循环瓜力增高1MPa，差动机构差动：卡板岩心爪复原，5.2.5保压取心工真
5.2.5.1差动剪销剪断后，差动机构滑动自如，悬挂球应到预定位置。5.2.5.2差动机构组装后，其最大差动距离为560mm。5.2.5.3高斥气窄组装后在常温下用40MPa一50MPa氮气进行试压，30min内降压不超过0.30MPa:
5.2.5.4调压室总成在常温下用25MP氮气进行试压，30min内压降不超过0.15MPa5.2.5.5内简马j球阀总成组装后在常温下用清水进行25MPa静压试验，稳压10min不渗不漏。5.2.5.6气空连通接头总成在常温下川25MPa氮气进行动斥试验，30min内压降不超过0.15MPa：5.2.5.7将高压气室、调压室总成利气室连通接头总成纠装在一起，并分别用氮气将压力增加到40VPa和25MPa，然后将滑套下滑，JH力补偿系统开启后工作正常，5.2.5.8完成以上试验后，将各体腔内的试验介质全部排空，5.2.5.9锥形阀红装后应能开关灵活，密封可靠，6试验方法
6.1通用技术要求的试验方法按SY/T5216—2000中第6竞进行，6.2密闭取心工具组装完毕，问密封腔内灌满清水、观察密域面，检查像胶圈的密封情况：6.3长度和角度应分别用钢卷尺、千分尺和角度八测量。6.4承托弹簧的试验：采用压力人丁10kV的压机，每次试验一只，压力在3kN～7kN范围内弹簧的压缩距小『100mm。
6.5投球试验：
6.5.1试验条件：介质为清水，压力表景程为40MPa，精度1.5级。3
SY/T 5414-—2002
6.5.2诚验步骤：
6,5.2.1堵孔尼龙球投人下具并与试压管线连接好、检香各连接部位，看.5.2.2缓慢升床到5.2.4.2要求的数值、6.6保压政心工具的用力试验；
看.6.1试验设备为气动气体增压泵和气动液压泵、6,6.2高压气室组装后在常温下用氮气进行试压：卸下丝堵，安装测压接头，打开针阀，启动气动气体增压泵，当压力升至40MPa~-50MPa关上针阀，30rmin内压降不超过0.30MPa为合格，6，6.3调压室总成在常温下用氮气逊行试压，卸下调压室丝堵，安装测压接头，打开针阀，启动气动气体增压泵，当压力升至25MP美上阀、30min内压降不超过0.15MPa为合格6.6,4内简与球阀总成组装后在常温下用清水进行静压试验，卸下内简L接义丝堵，安装测压接头，打开针阀，启动动体增小藜，当压小升至25Ma关上针阀，稳压lmit不渗不漏为合格，参..5气室连通接头总成在常温下月氮气进行试验，卸下连遥接头丝堵，安装测压接头，打开针阀片动气动气体增压录，当!力升至25MIa关上针阀，30nin内J降不超过0.15MPa为台格：养.6.6将高压气室，谢压室总成和气空连通接头总成组装在-起，接上述方法使用气动气体增压泵分别用氮气将压力增加到40MPa和25M1a，然后将滑套下滑，压力补偿系统开启后工作正常为合格：检验规则
7.1检验分类
7.1.1出厂检验
出厂产品应逐台检验，经制造厂质量检验部门检验介路，附产品合格证方可出厂，7,1.2型式检验
有下列情况之一均成做型式检验：a）新试制的产品；
b）正式生产的产品在结构，材料及工艺方俯有较大改变，可能影响产品性能时；）产品长期停产后又恢复牛产时；d）国家质量技术监督部门要求检验时7.2检验项目及判定规则
检验项口按表3执行：型式检验项月中，有作项不合格，则认为该产品型式检验不合格出厂检验项目中，有任一项不合格，则认为该产品出」检验不合格。表3检验项目
技术要求bzxZ.net
通用技术要求的检验执行SY/52162000第7量参数试验
密封试验
弹策试验
结构试验
压力试验
5.2.2.1 -5.2.3.2
5.2.5.2. 5.2.5.4, 5.2.5.7
5.2.1.2. 5.2.1.3
5.2.5.3 -5.2.5.7
注：“”为必做项口，“×”为不做项目4
试验方法
6.6.2--6.6.6
厂检验
型式检验
8标志、包装，运输、贮存
SY/ 5414—2002
8.1，按本标准制造的取心L其，出！前应按下列顺序在上接头标患槽内用5号字打上如下标志！\）制造厂名称或商标；
b）取心工其型号；
e）出厂编号；
d）出厂年月。
8.2取心工具的包装、运输、贮存按SY/T5216的规定执行：8.3复合材料衬筒和钢质双瓣简采剂木箱包装，整休搬运8.4钢质双避衬筒须清洗上净，涂防蚀脂，扣台后平放室内专用箱内：要善保存。5
SY/T5414—2002
SY/T 531393
3铝井1程术语
参考文献
2大庆石油管理局企业标准Q/Q0605—1990斥力密闭取心其
