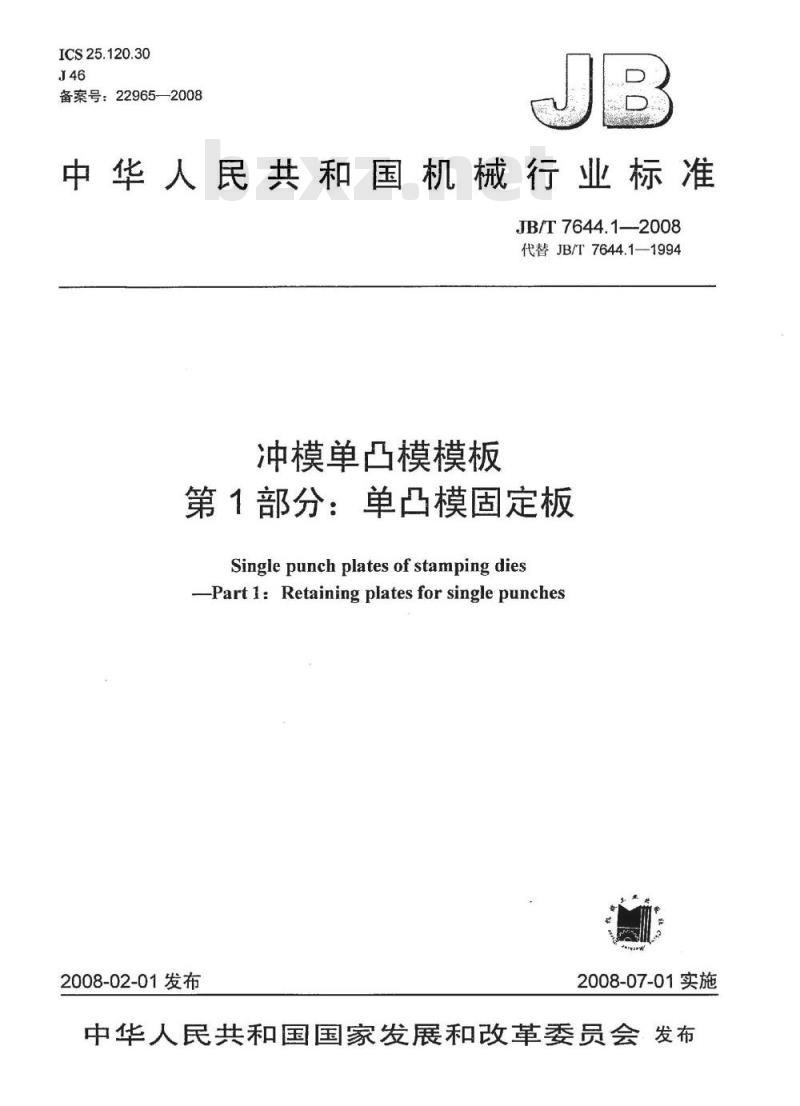

【机械行业标准(JB)】 冲模单凸模模板 第1部分：单凸模固定板

ICS25.120.30
备案号：22965—2008
中华人民共和国机械行业标准
JB/T7644.1—2008
代替JB/T7644.1—1994
冲模单凸模模板
第1部分：单凸模固定板
Singlepunchplates ofstamping diesPart1:Retaining platesfor singlepunches2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

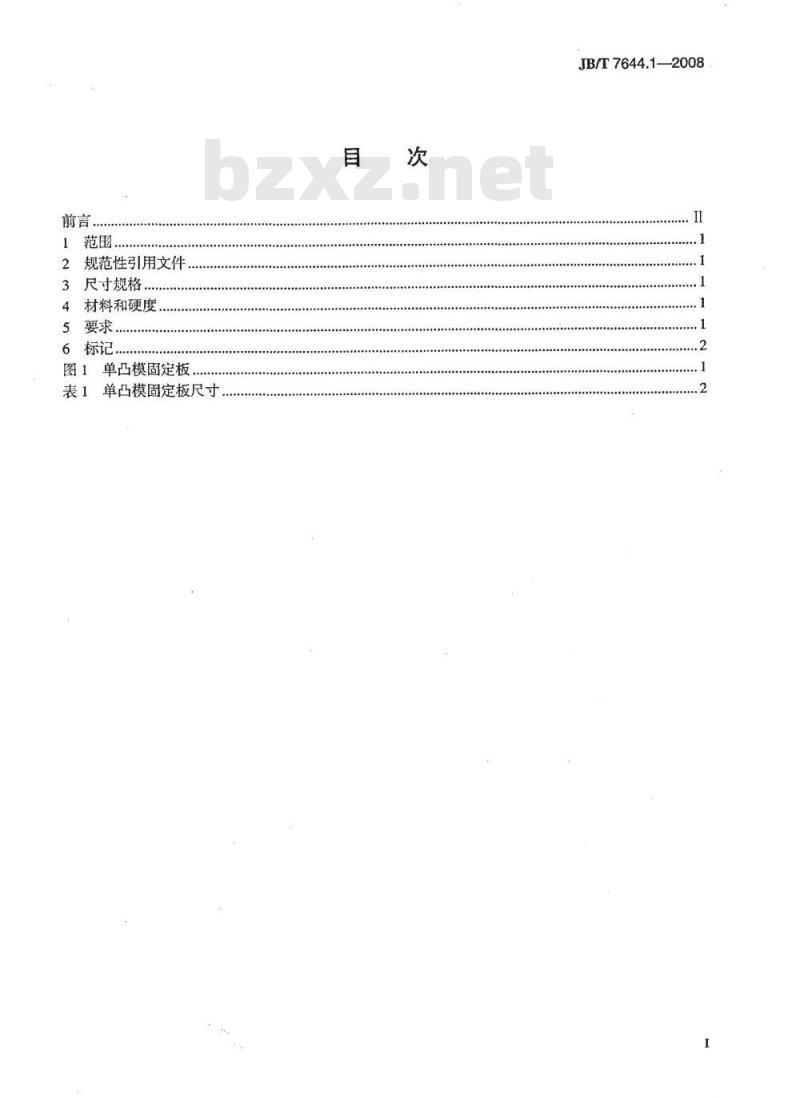

规范性引用文件
尺寸规格
4材料和硬度
6标记

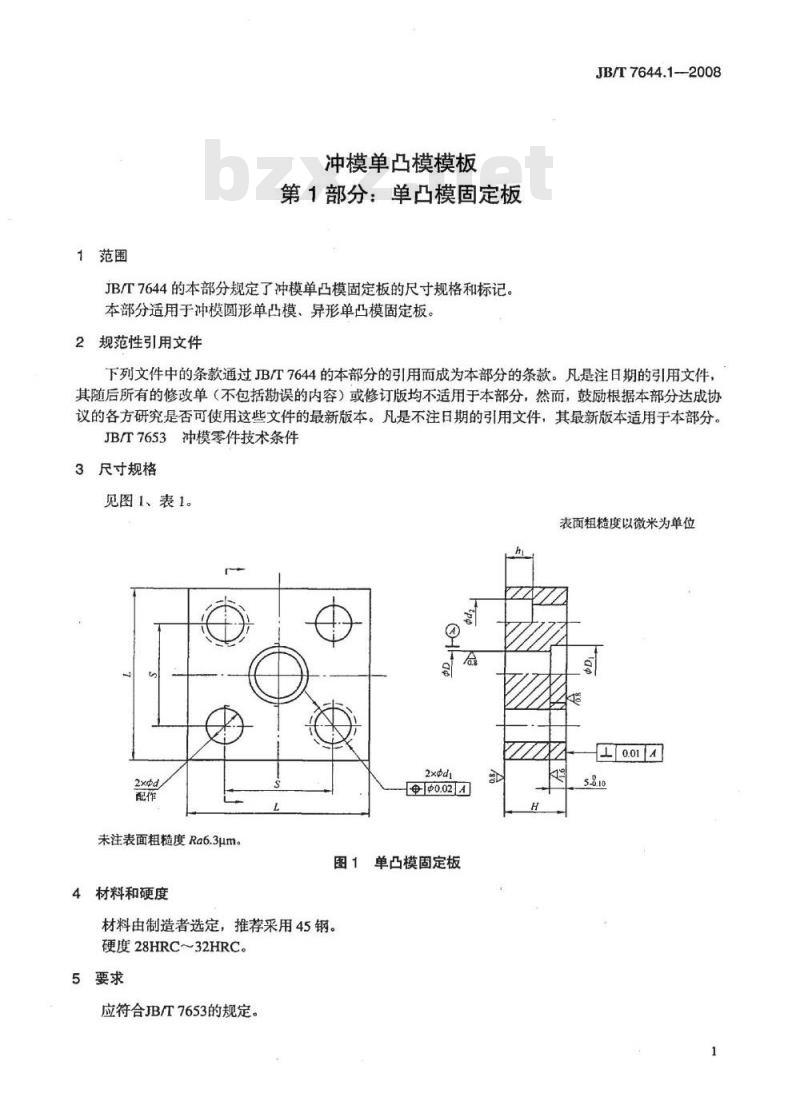

图1单凸模固定板

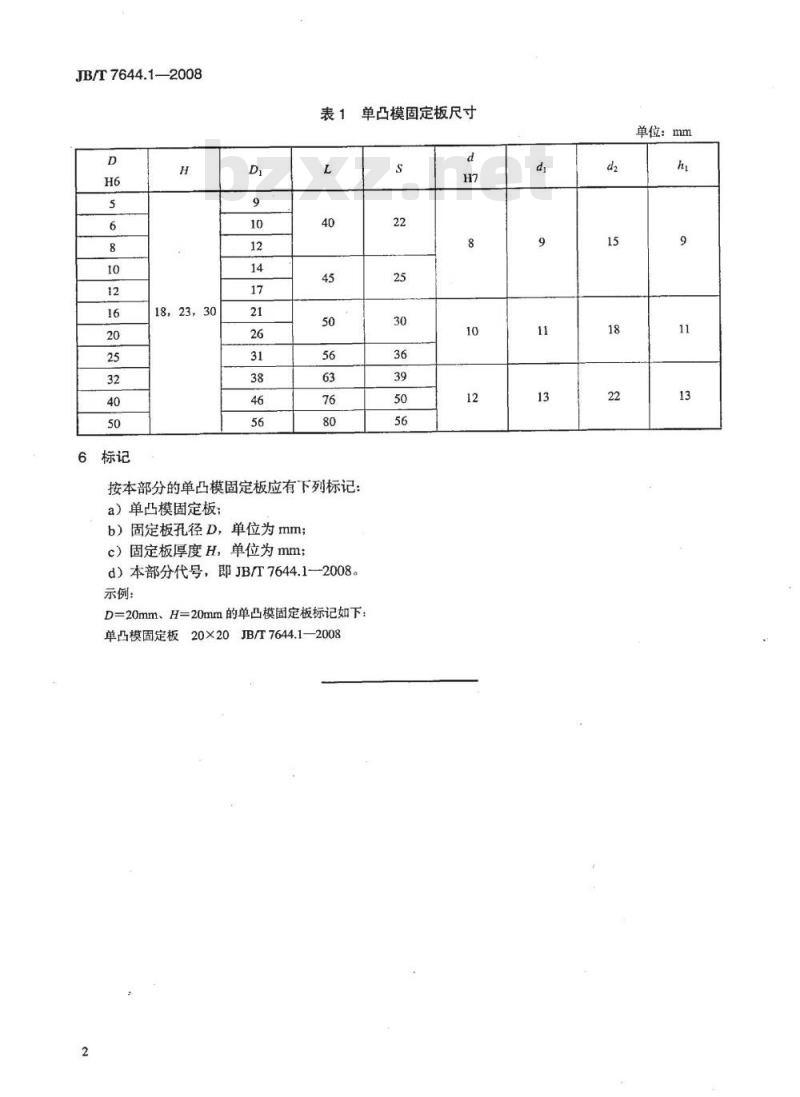

表1单凸模固定板尺寸
JB/T7644.1—2008免费标准bzxz.net
JB/T7644.1—2008

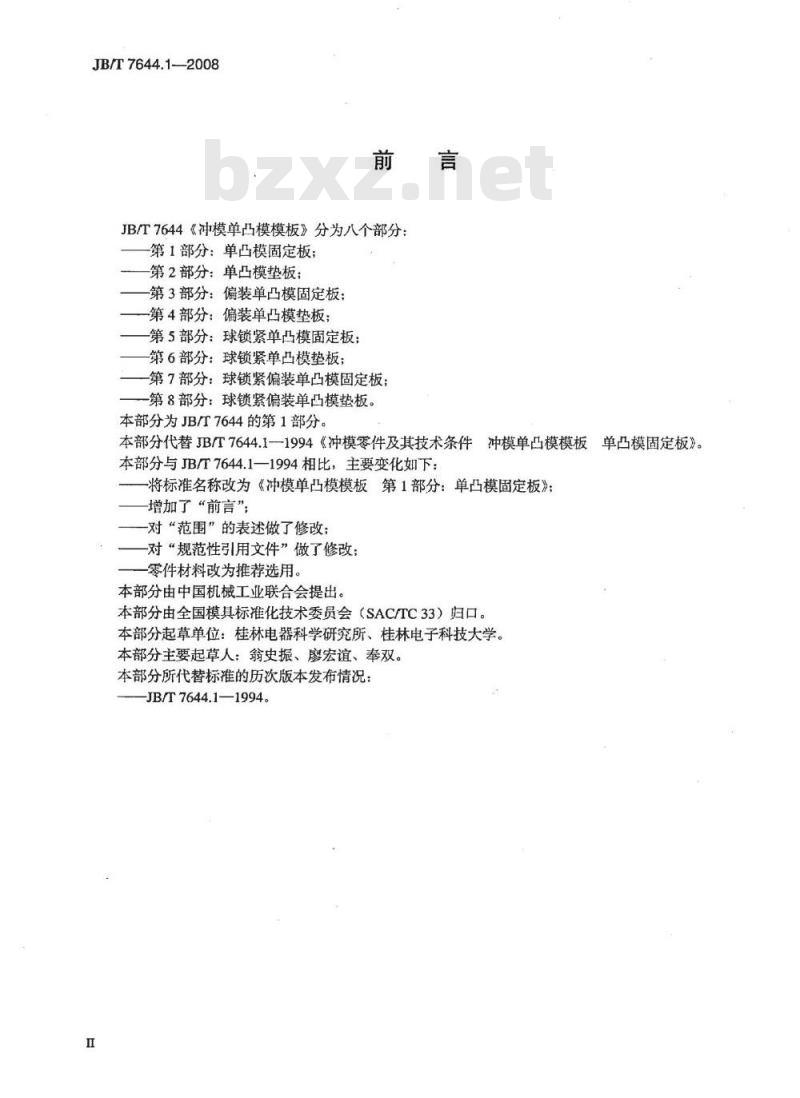

JB/T7644《冲模单凸模模板》分为八个部分：第1部分：单凸模固定板；
-第2部分：单凸模垫板；
第3部分：偏装单凸模固定板；
第4部分：偏装单凸模垫板；
第5部分：球锁紧单凸模固定板
第6部分：球锁紧单凸模垫板；
第7部分：球锁紧偏装单凸模固定板：第8部分：球锁紧偏装单凸模垫板。本部分为JB/T7644的第1部分。
本部分代替JB/T7644.1-1994《冲模零件及其技术条件冲模单凸模模板单凸模固定板》。本部分与JB/T7644.1一1994相比，主要变化如下：-将标准名称改为《冲模单凸模模板第1部分：单凸模固定板》；增加了“前言”；
对“范围”的表述做了修改；
对“规范性引用文件”做了修改；零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7644.1—1994。
1范围
冲模单凸模模板
第1部分：单凸模固定板
JB/T7644的本部分规定了冲模单凸模固定板的尺寸规格和标记。本部分适用于冲模圆形单凸模、异形单凸模固定板。2规范性引用文件
JB/T7644.1-2008
下列文件中的条款通过JB/T7644的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
4材料和硬度
中40.02A
图1单凸模固定板
材料由制造者选定，推荐采用45钢。硬度28HRC32HRC。
5要求
应符合JB/T7653的规定
JB/T7644.1—2008
18，23，30
单凸模固定板尺寸
按本部分的单凸模固定板应有下列标记：a）单凸模固定板：
b）固定板孔径D，单位为mm；
c）固定板厚度H，单位为mm；
d）本部分代号，即JB/T7644.1—2008。示例：
D=20mm、H=20mm的单凸模固定板标记如下：单凸模固定板20×20JB/T7644.1—20082
单位：mm
人民共和
机械行业标准
冲模单凸模模板
第1部分：单凸模固定板
JB/T7644.1—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张8千字
2008年6月第1版第1次印刷
书号：15111·8890
网址：http://cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
