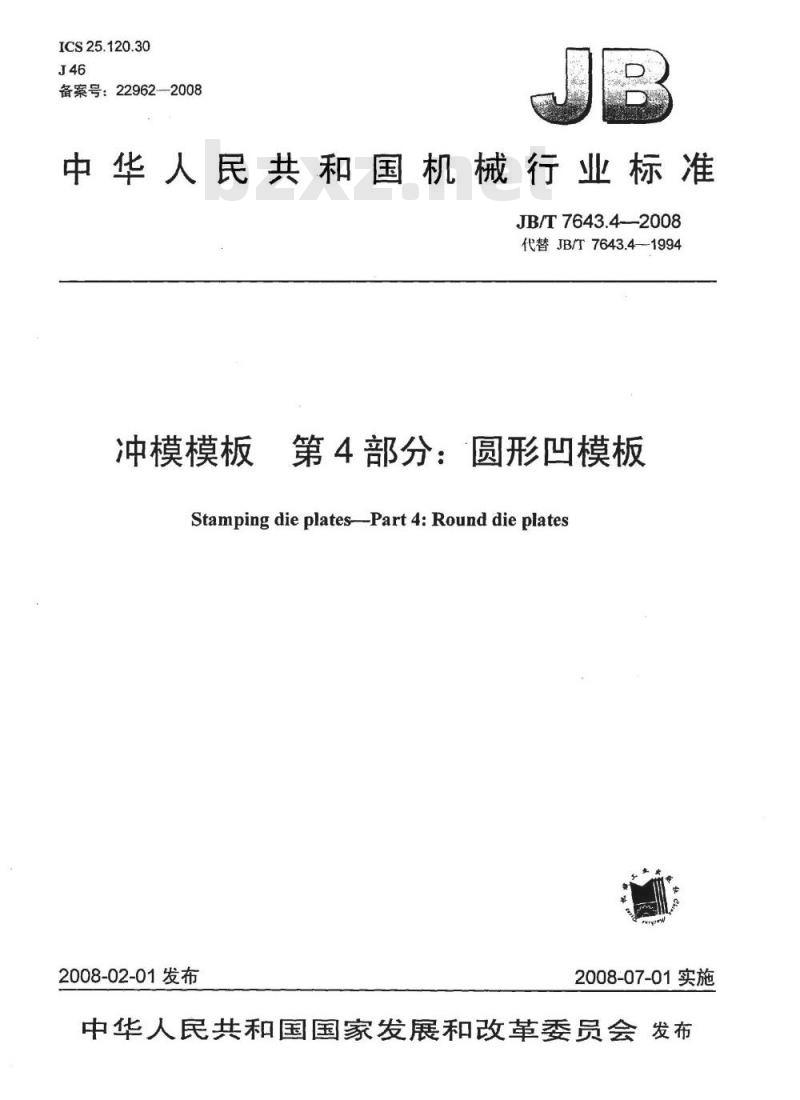

中华人民共和国机械行业标准
JB/T7643.42008
代替JB/T7643.4-1994
冲模模板
第4部分：圆形凹模板
Stamping die plates-Part 4:Round die plates2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

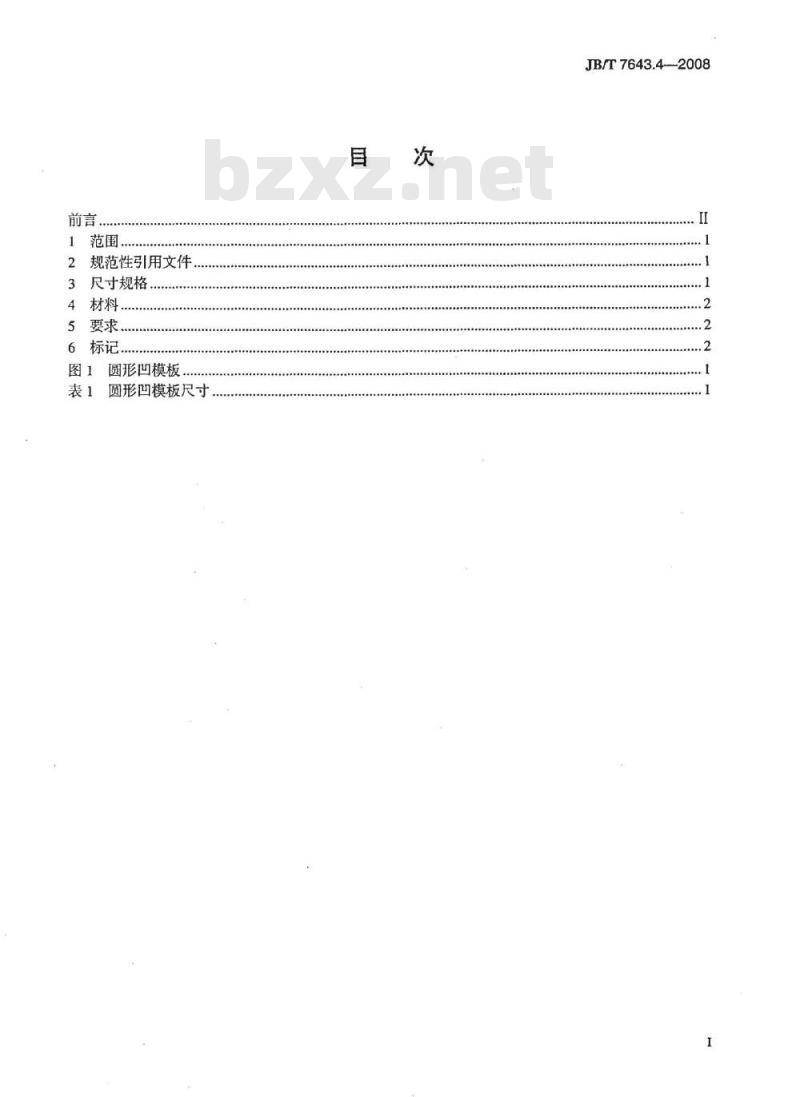

规范性引用文件
尺寸规格
要求…
圆形凹模板
圆形凹模板尺寸
JB/T7643.42008
JB/T7643.4—2008

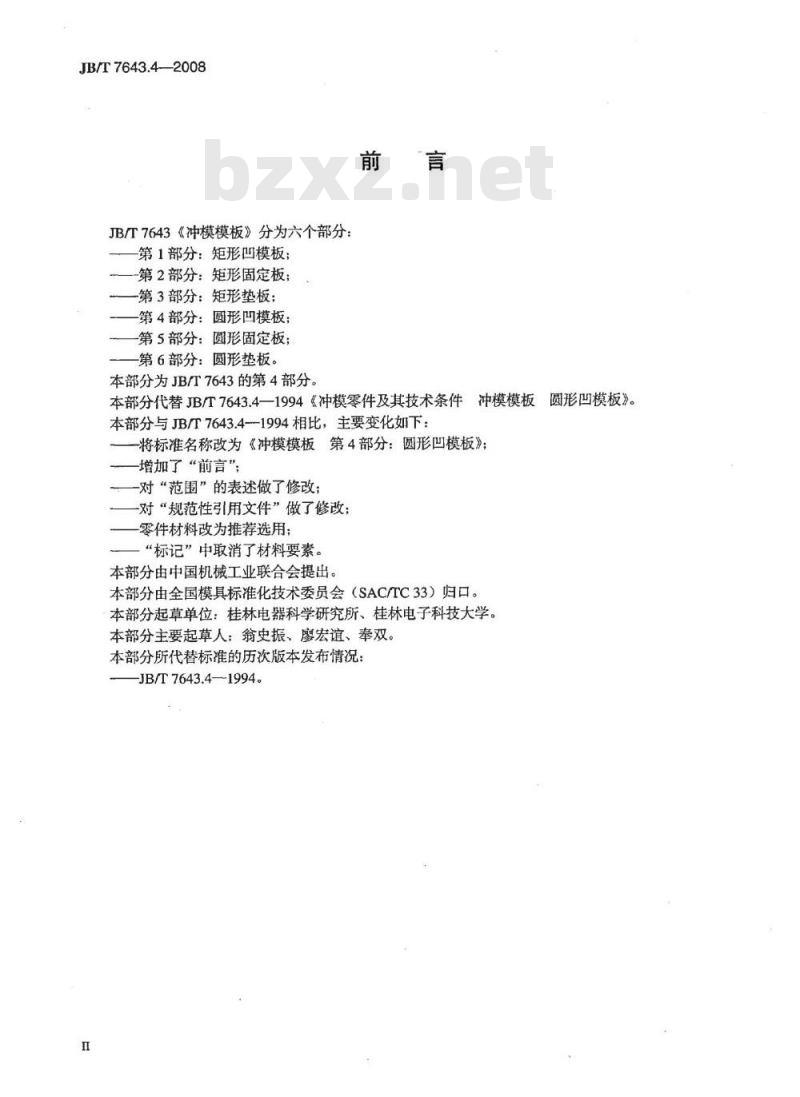

JB/T7643《冲模模板》分为六个部分：第1部分：矩形凹模板；
-第2部分：矩形固定板；
一第3部分：矩形垫板：
-第4部分：圆形凹模板；Www.bzxZ.net
-第5部分：圆形固定板；
-第6部分：圆形垫板。
本部分为JB/T7643的第4部分。
本部分代替JB/T7643.4—1994《冲模零件及其技术条件冲模模板本部分与JB/T7643.4-1994相比，主要变化如下：-将标准名称改为《冲模模板第4部分：圆形凹模板》；增加了“前言”；
一对“范围”的表述做了修改
一对“规范性引用文件”做了修改；零件材料改为推荐选用；
“标记”中取消了材料要素。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人；翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7643.4—1994。
圆形凹模板》

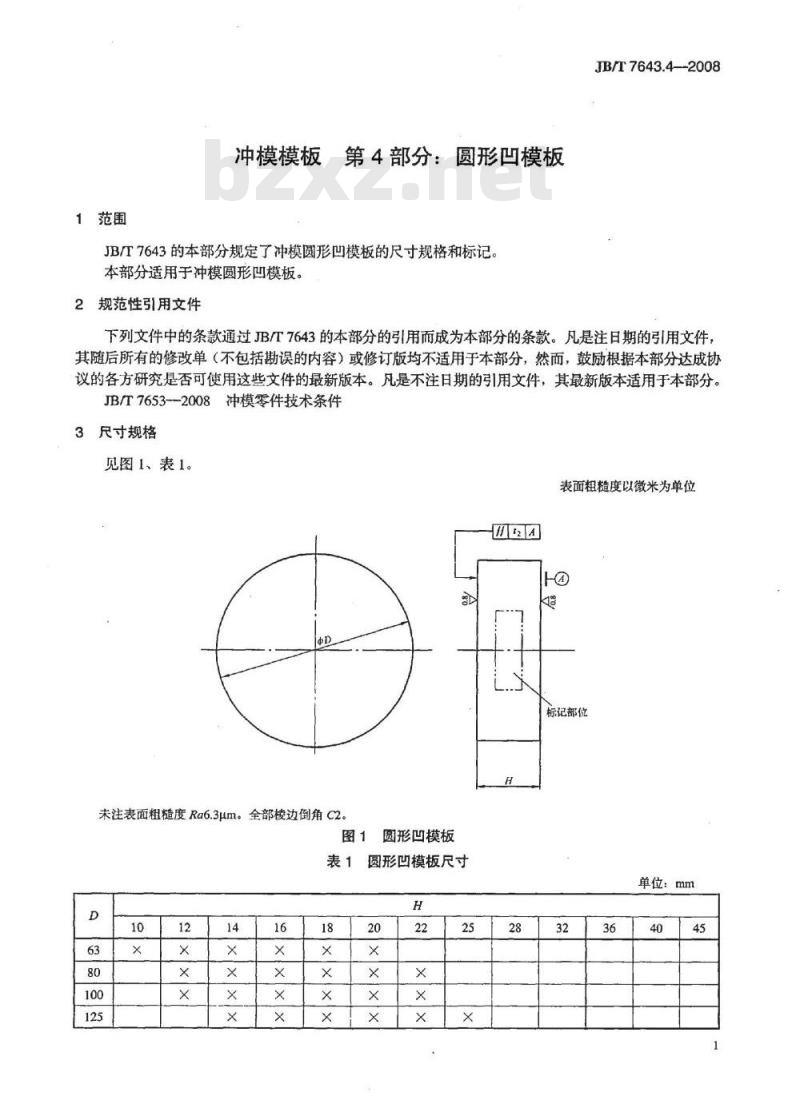

1范围
冲模模板第4部分：圆形凹模板
JB/T7643的本部分规定了冲模圆形凹模板的尺寸规格和标记。本部分适用于冲模圆形凹模板。2规范性引用文件
JB/T7643.4—-2008
下列文件中的条款通过JB/T7643的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653--2008冲模零件技术条件3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
标记部位
未注表面粗糙度Ra6.3um。全部棱边倒角c2。图1
圆形凹模板
圆形凹模板尺寸
单位：mm
JB/T7643.4—2008
4材料

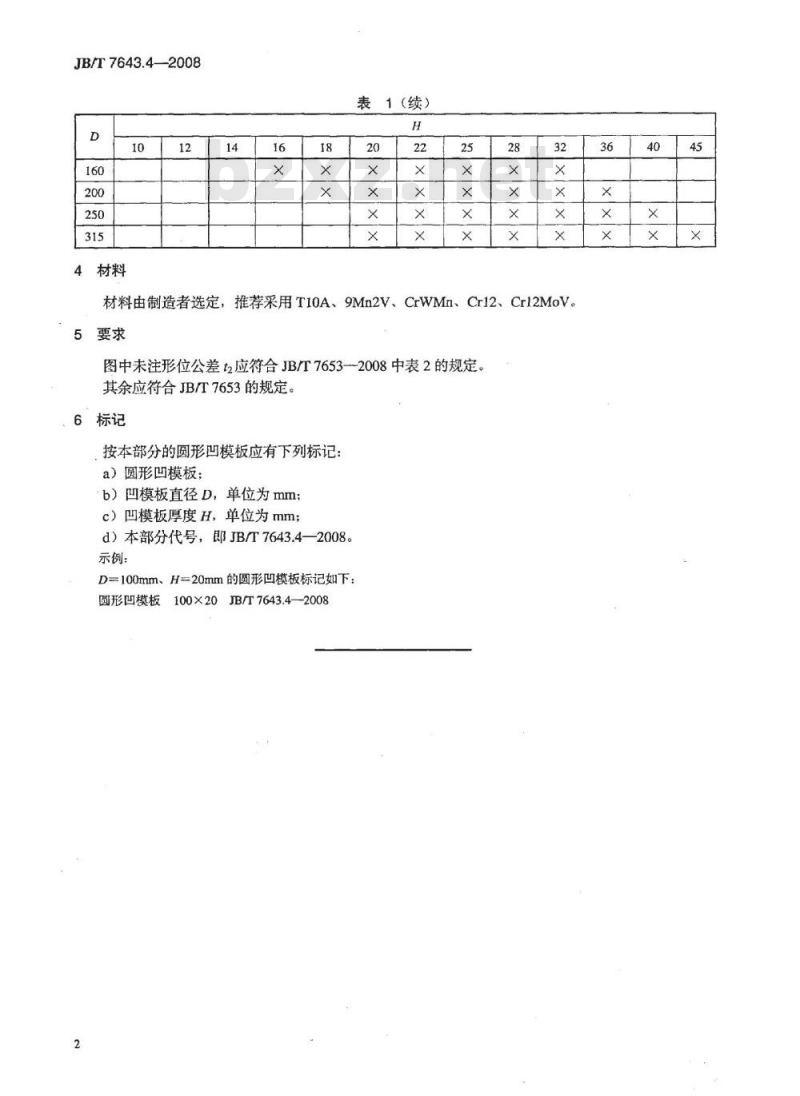

表1（续）
材料由制造者选定，推荐采用T10A、9Mn2V、Cr12、Cr12MoV。
CrWMn、
5要求
图中未注形位公差t应符合JB/T7653-2008中表2的规定。其余应符合JB/T7653的规定。
6标记
按本部分的圆形凹模板应有下列标记：a）圆形凹模板；
b）凹模板直径D，单位为mm
c）凹模板厚度H，单位为mm；
d）本部分代号，即JB/T7643.4—2008。示例：
D=100mm、H=20mm的圆形凹模板标记如下：圆形凹模板100×20JB7643.4—200836
