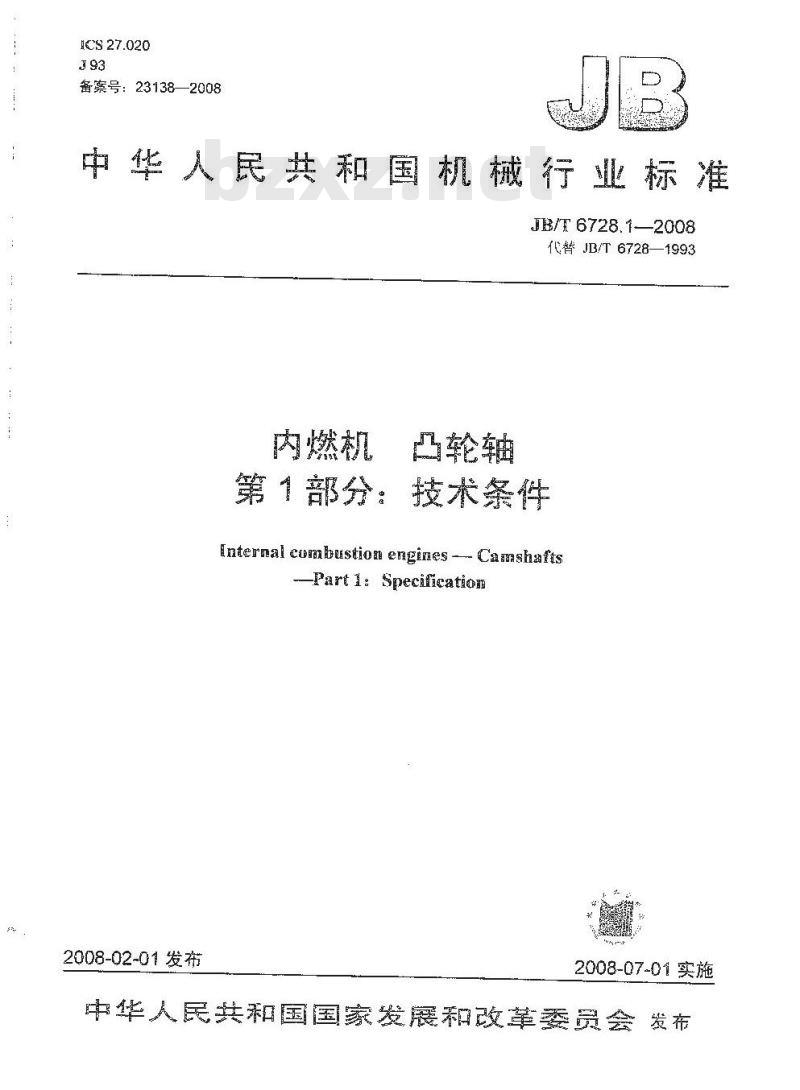

【机械行业标准(JB)】 内燃机 凸轮轴 第1部分：技术条件

ICS27.020
备案号：23138—2008
中华人民共和国机械行业标准
JB/T6728.1—2008
代替JB/T6728—1993
内燃机
凸轮轴
第1部分：技术条件
Internal combstiom engimes - Camashafts--Part 1: Specification
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会 发布前

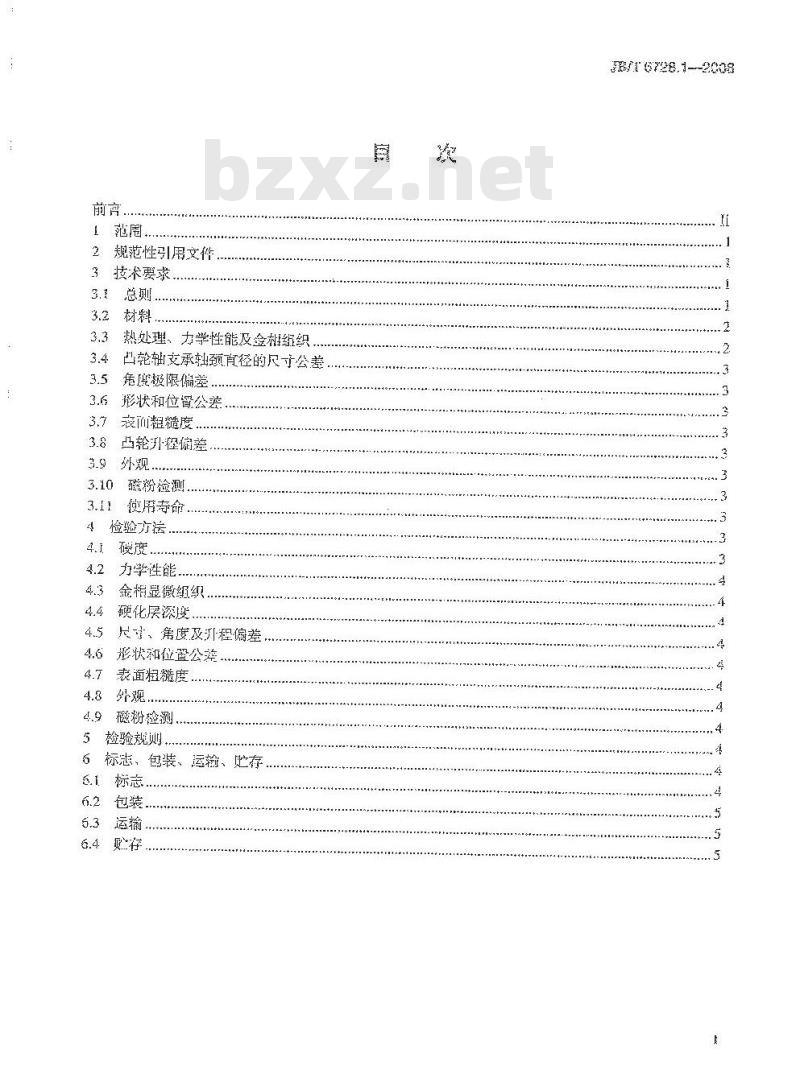

规范性引用文件
3技术要求
热处理、力学性能及金组织…
凹轮轴支承轴颈育径的尺寸公差3.4
角度极限儒差.
形状和位叠公差
袁而粗糙度
凸轮孙翟偏差
磁粉检测.
微用寿命.
检验方法
力学性能。
金相显微组织
4.4硬化深度.
4.5尺寸、第度及程偏差
形状和位置公差
表面粗糙度
4.9磁粉检测
检验规则.
6标志、包装、运输、此存
38/16728.1--2008
56728.1--2008

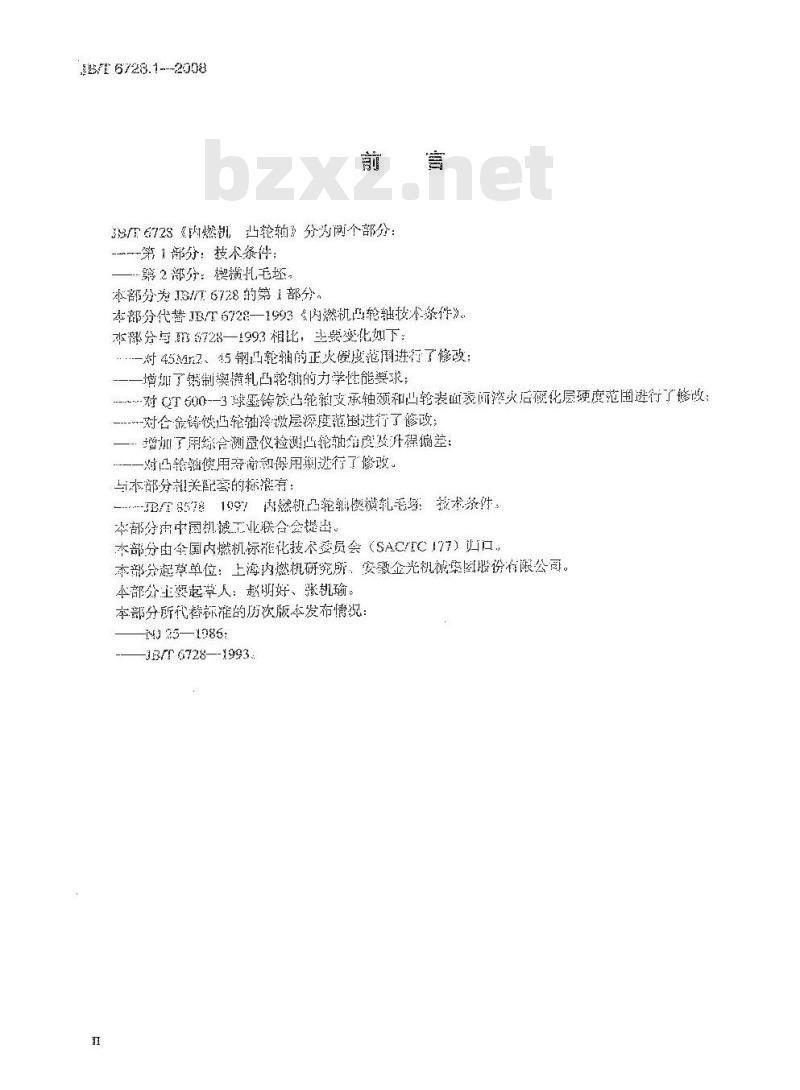

T672S《内燃机，当轮轴》分为网个部分：--第1部分：技条件；
第2部分：楔横扎毛坏。
本部分为JB/T6728的第1部分。
本部分代替JE/T6728—1993《内燃机凸轮轴技条件》。本部分意第5728—1993相比，主要变化圳下一对45Mr2、45钢凸轮轴的正火候度范阅进行了修改：增加了钙制换磺乳凸轮轴的力学性能要求：.对T600--3球墨货欲凸轮触支承轴颈和当轮表亚装面滚火后概化层硬度范国进行了修改对合途铸铁凸轮轴冷激层深度范科选行了修政增加了用综合测量仪检测凸轮帕角度及升提偏差：对凸轻链偿用奇命御保用期进行了修政与本部分关配套的标准有：
JET85781997内燃机凸轮熟機横轧毛图：报求条件本部分中中国机械工业联合会提出。本部分由全国内燃机标雅化技术委员会（SAC/TC177）山口本部分超草单位：上海内燃机研究所，安微金光机案密股份有限公司。本部分婴起掌人：赵明好、张机瑜。本部分所代替标准的历次版本发布情况：-N3 25—1986:
-JR/T 6728--1993.

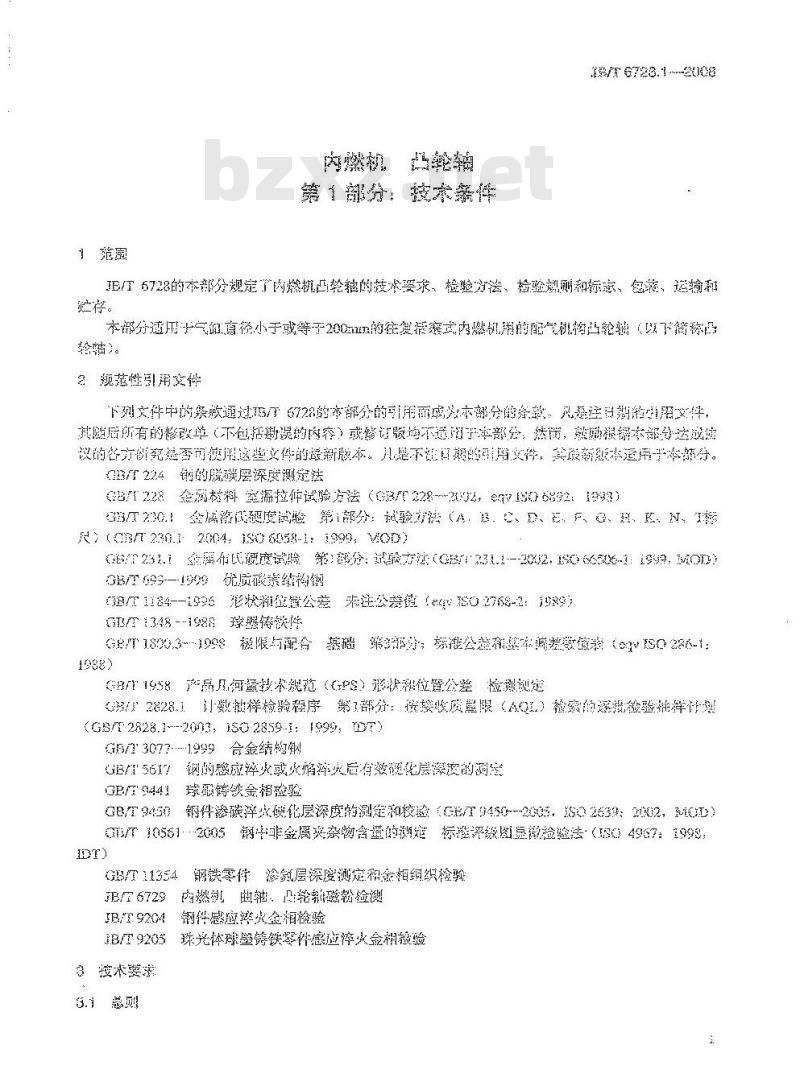

1菀园
内燃机马轮轴
第1部分：技术条件
F 6720.1---2000
E门6728的本部分规定了内燃机凸轮轴的技术妥求、检验方法、输验划测和标志、包莱、运输和灵存。
本部分适用卡气征真径小于或等于200的往复插赛式内燃机用的配气机构凸轮轴（以下简称凸轮轴)。
2规蒸性引用文伴
下列文件中的条款通过5斤672a的本部分的用成为本部分的条款，风是注尚期能中用文件，其魔后所有的悠改单（不包括期误增内容）或修订版均不道开本部会，然前，就报解本部款达成读识的各方究整否可使用这些义件的最新版本。儿是不进目期的用文件，实最新就本适用于本分。03斤224钢的脱碳层深度测定法
C8/1228金属材料室拉仲试验方法（G3T228-292，e991506892：1993）游T230：金质落限砸度递验第1部分：验方法（A：好、、D、民：F、、整、K、N、标R> (0BF 230.12004:150 6038-1：1999,M00)G8T231金属布氏硬度试验第）部分：就骏方然（G313311--202，1806506-1：1999，MO0）33门699-1909优质酸素结构钢
381184--1995形状和位掌公差来注公值（e02768-2：1089G1斤13.48--1988球墨铸铁件
G8m1800.3-1008极限与配基础第3分：标提公趋和感本偏差数值教（050286-11988)
8厂1958产品凡何鹭技术规范（G2S）形状位管公差检卿规2828！订数抽样检验程序第1部分：按换收质量限（A）检案的逐批检验拥摔计划(G8/ 2828.1---2003: 150 2859-1: 1999,TDT)微历130771999合金结构钢
GB门5617钢的感应摔火或火焰裤火后有效视化层漆废的测室3PT9441球肥铸铁金相检验
0BT9430钢件渗碳摔水硬化层深度的测定和校脸（G8T0450--200，S2630：202，M10ID）01/T10561：2005钢牛金属夹杂物含量的测准标胜评级图显微检验法：（报04967：1998IDT)
GBT11354钢铁零件诊氟层深度测定和金柜药织检骑B下6?29内燃曲、轮磁粉检測
B/T9204钢件感应泽火金相检验
B/T9205珠光体球墨铸铁零件感应率火金相检验3技术婴球
3.1慈则
JBrF6728.1--2008
更轮应按经规定释序批准的图样及技术文件的规定制造。2越
3.2.3凸轮轴按0BT3077.-1999中规定的15C，20Cr、20M245Mn2钢，B/699—1909年规链的20钢、45钢：GB/T1348—1988中规定的QT603或满足使用要求的合金铸铁等其他材料制造322钢的食碳量应了精送
62息钢的非金杂物、脑性来杂物、塑性火杂物含量的标催纯度应不超过热下10567-一2005中规定的2.5级。
S3热处理，力学性能及金相组织3.3.1钢翻凸轮
3.3.1.115Cr20mT，20Mn2
3.3.1.1.1上途牌号树0轮辅
0.8m~-1smm，硬化层砸度
3.31.1.2砸化层金相组织诚露
碳体利脱碳展行在。诊碳层或
获马氏体
我修思中的
折层深度之和应不小丁渗层滚
分之二
3.3.1.245M245钢点轮9
3.3.1.2.1上述牌号材料放超
241H：其支承轮颈（装
狼度为3HRC~63H联C，
3.3.1.2.2辩褪层金相组织据
332假钢钢制模
搬钢及钢制模横凸轮轮
或等于18%
3.3.8铸铁凸轮赖
正火处班，
和轮孕斯
3.3.3.1T600-3球精铁凸轮轴
3.3.3.1.1或墨等铁轮轴应
3.3.3.1.2等溢辫火凸轮轴
a）石馨球化级别为1级
6）石墨球大小为5级送
蒙巧体和
衣度梯度应
Q为207HBW
炭面火，碗
激氮其渗落火，腰化层深度为
化物，不允许有连续网状渗
爱至心部，其中过其概层与共
W，正火硬度为155HBW-
激度为l.5mm6mm：泽硬层
氧Pa：相对延伸率应人于
触表面再经表面辫火处理
符含以下要求：
難不人于3%：
c）允许有不大于2呢的游离渗嵌体和不大十2%的磷共晶存在，d）贝氏体组织应为下贝民体，级别按心鼠图样规定。3.3.3.1.3表画辫火凸轮新，艾预处理正火硬度为220HBW~290HB下蘑求：
a）台器球化级别为级~-4级：
5）石墨球径大小为5级～名级；登轴本体金组织应符合以
）殊光体含量不低珠75级：
1）化许有不大于2%的游离渗碳体和不大于2%的磷共晶存在，但其总境不大于3%，3.3.3.1.4支承轴颈和凹轮表面经表匾辫火店，硬化层深度为！.5mm~5mm、硬化层硬度为45HR-53HRC，硬化层金相组织接BT9205的规定，3级～6级合格。3.3.3.2合金铸铁凸轮轴
3.3.3.2.1、合金铁凸轮轴，英支承颈和凸轮表面应经表南率火或冷激处理。8.3.3.2.2合金矫铁凸轮轴的抗拉强度%应大于或等250Ma:
387F 8228.1---2008
3.33.2.3经有阅火品轮辅便化层漆度为13-3X，化票摄度为53H~58，金和结织应为缅销状和中穿针状川火驾氏体及碳化物。33.3.2.45轮想线表面经冷激处现时，冷源层探深度为z.5mm~~9mm，预宽成大于等于45C，其金相组织应为均匀分布的细约状共晶碳化物和少盒其光体。4品家承范意径对公
凸轮灿务支承直径的尺叶公差等级应不低下1800.3-199理规宽的17。3.5角赢极限偏差
六红以下内燃机凸轮轴凸轮型线最高点与基圆种线构虚触助对装正时齿轮键槽中心平面或定位销孔轴线的角度板限偏差应为土303.6形状和位置公差
3.81支承轴颈圆生度公差等
内机山
3.6.2当支承两端轴颈时，
）轴长小于或等于1010得跳公墓）编长大于000mm，
理公差等级厂
86当支承两璐轴领额时，
3.6.4装正谢齿轮键樽中心
3.7聚面粮耀读
闪轮轴主婴部位表面粗橱
凸然轰面（游铁）
凸轮泰商（钢）
支承轴颈装康
支承轴颈衣面（装激
装作时齿轮颈
8.8两轮并程偏差
正推端面
衡在轴颈轮统
教规定
不低产
GET184
#年0.0mm
称愿应不低于
已轮升程偏差按产晶图择规定。允许10多升程点开程超落3.岁外观
总91凸轮非加工严表趣：翎制凹轮轴不允许有氧化皮、新爵轮轴不允许有缩孔、缩松、裂纹、夹整、结疤、冷隔等缺陷器5.9.2点轮轴加工我面不允许有烧齿、刻痕、气孔、缩松、3.10磁粉检测
凹轮轴应燃JB汀6729的婴求进行磁粉检测。3.11便用寿命
90数的级
美定的乡
雅端医跳动应小于或等子
184-996中规定的8级
新料超投数民值
充下满等陷：铸造凸
密点等能陷。
在内燃机正常使用的情况下，凸轮割的使用寿命应大于或等于发动机的大期，确因谢造质量不度阅可起的损坏，造厂应免费给予要换检验方法
4.1硬度
4.1.#取样部位：在凹轮懿在体E取样。3
J8/T 6728.1--2008
4.1.2捡验方法：按3/T230.1和GBT231.1的规链4.2学性能
4.2.1职样部位：在凸轮辨本体上截取，敢三根试样。球墨铸铁试样按GP/T13.48规定4.2.2捡验方法：拉伸试验按8厂22名的规定。4.3金相微级织
每.3.1取样部位：硬化层组织在凸轮型线部位截致，伴尺寸为15mm×15mm×凸轮宽，本体组织试样可在其他部位截取。
4.3.2检验方法：脱碳层按GB/T224的规定；球墨铁凸轮轴按GBT9441和JB9205的规定：钢凸轮轨控B/T9204的规定。
4.号砸化腰深斑
4.4：取举部位：在凸轮型线部位和支承轴颈上截取。4.4.2检验方法：按G起门9450、G5门5617和GB/T11354的规定、或将样品沿轴线方向切开，然后在切开面上用%~5%消酒糖落液腐创，用金相显微镜测童跑50%马民林处。4.5计、菊度及开程偏差
4.6.1凸轮轴支承辅颈直径用精度不低于土0.004mn的景具检测4.52凸轮型线最高点与落圆辅线构成的半对接正时齿轮链槽中心平密战起位确乳的创度偏范，应用综合测量仪为键，也可用光学分度头，叫等量块和高度尺、打杆干分表测量、4.5.3轮升程偏差应用轮轴综合测量仪检测。4.总形发和做公差
温轮上备报上部位的形我和位置公按门1品进行检测4.7滚面粗髓度
凸轮的监轮核面及支承酬颈友面扭度用轰函粗糙度仪检测为滩：也充许用其他方法检测。4.8外期
点轮轴的外观质目测
4.9磁粉检测下载标准就来标准下载网
按36729的规定进行。
5微验规购
5.1每根凸轮轴须经制造厂检验部门检验合格后，方船出厂。制厂对凸轮轴进行定期轴检，描检项目按3.2--3.9，抽检结果应满是上述各项规定，52
53宠期抽检的用期和抛样行素由各制造厂质量检验部门确定。5.4需方批查产品质量时，应按门B2828.的规定批粒，检验现回、组批原则、拍样方案、定与复验规则按概造厂与密产商定的技术文件。5.5国家主管部门扯查产品质量时，按主管部门批准的实施缩测的规定，6标志、包装、运输、赠荐
8.1标志
8.1.1每褪凸轮1应表期二.”标记，你记的部位、六寸租方法按产品图样规定，应注意不使零件叠到损伤。
6.1之包装箱闪应附有制造产检验员签章的品质量合格证。产品合格证上应注明：a）制造厂名称、厂标：
b）雾件名称、型号和零件号：
e）检验目期：
强）产品质量等级：
e）执行标准号。
61.3包整籍外部标阴：
a）商品分类阁示标志；
b）制造厂名称、簡标和地址；
）零件名称，型号和零件号：
）数量；
e）总质量及外形：
2）出产日期及防锈有效期：
）“小心轻放”、“防潮”等学样或符学：h）执行标崔号：
）其他。
6.2包装
国轮必须选行清洗、防和点装
8.2.2每个包装内应附有经制造厂质量检验员签意的产品合格证。T/T6728.1--2008
6.2包装好的旧轮轴应装人衬有防求级或驱料薄膜的包装箱决：保证在运输中下致损伤，包装简评箱量不超过？单件承不限）
88透翰
在透额过程中，防織疆、防丽、防瘤。3.4贮存
轮应存放在通风和「燥的食库内。在正带保您情祝下，自出厂之品起，制造厂成证产品在？个月内不致解他
华人民共
机械行业标准
内燃机凸轮轴
第1部分：技术条件
JB/T 6728.12008
机械上业比版社版发行
北京市万川大街22号
邮政编码：100037
210mm×297mm*0.5印张：15千字2008年6门第1版第1次印刷！
书号：15111·9063
网：http：//cmpbook.com
辑部电话：（010）88379778
肖销中心申话：（010）88379693时州无防伪标均为盗版
版权专有侵权必究
80021829
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
