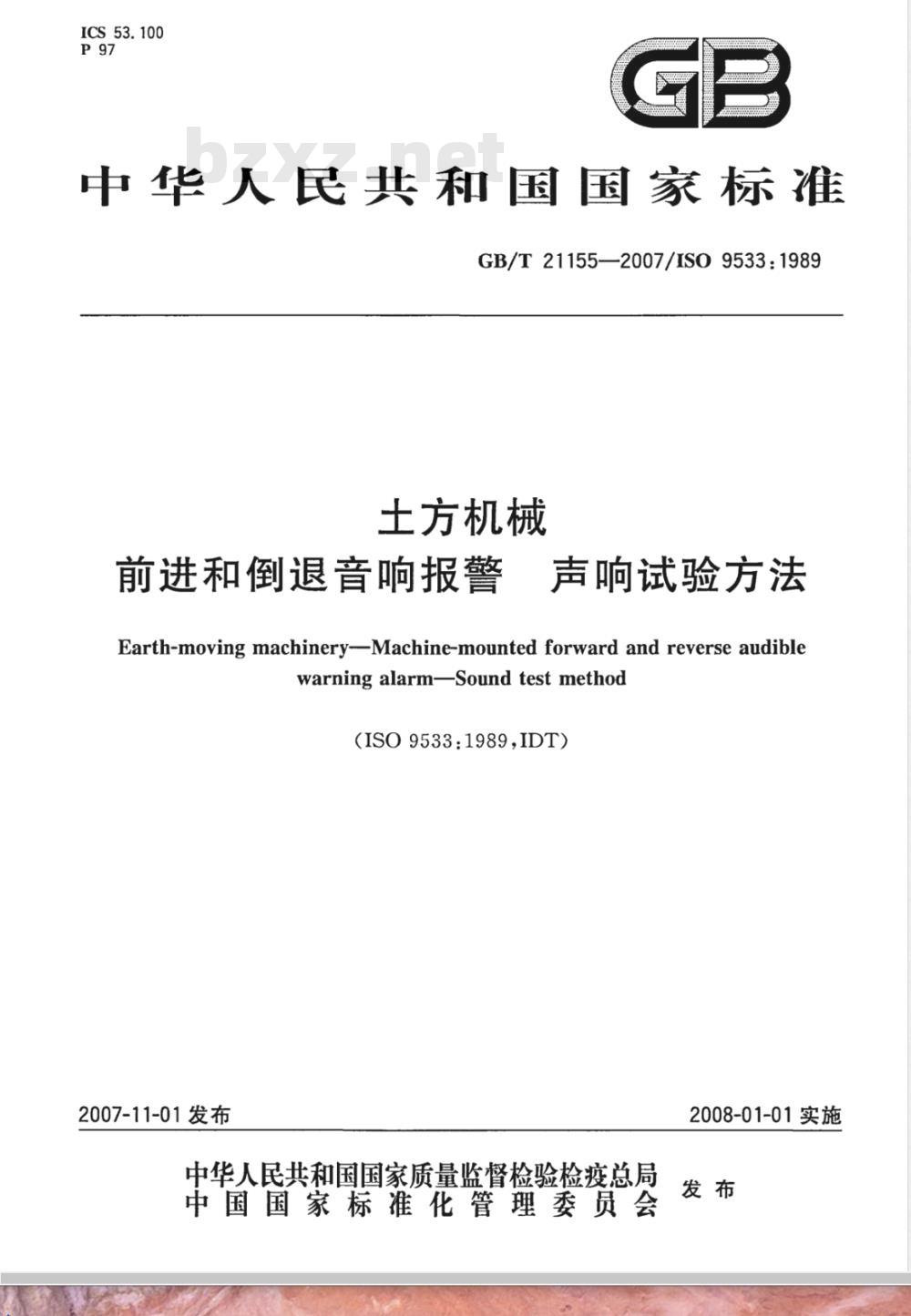

【国家标准(GB)】 土方机械前进和倒退音响报警声响试验方法

ICS53.100
中华人民共和国国家标准國
GB/T21155—2007/IS09533：1989土方机械
前进和倒退音响报警
声响试验方法
Earth-moving machinery-Machine-mounted forward and reverse audiblewarning alarm-Sound test method(ISO9533:1989,IDT)
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2008-01-01实施

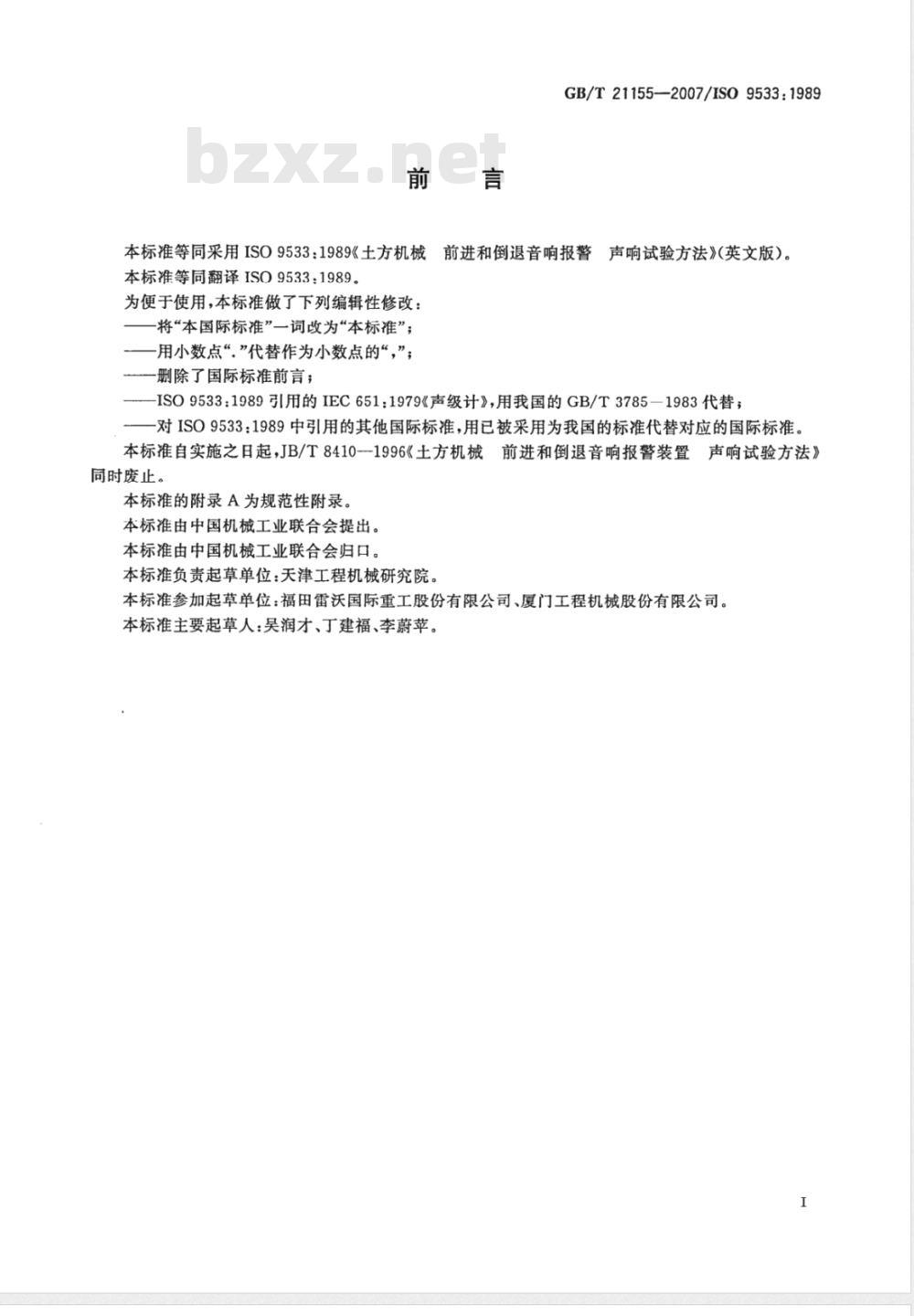

GB/T21155——2007/ISO9533:1989本标准等同采用ISO9533：1989《土方机械前进和倒退音响报警
本标准等同翻译ISO9533：1989。为便于使用，本标准做了下列编辑性修改：将“本国际标准”一词改为“本标准”；一用小数点“”代替作为小数点的“，”；删除了国际标准前言；
声响试验方法》(英文版)。
-ISO9533：1989引用的IEC651：1979《声级计》，用我国的GB/T3785-1983代替；一对ISO9533:1989中引用的其他国际标准，用已被采用为我国的标准代替对应的国际标准本标准自实施之日起，JB/T84101996《土方机械前进和倒退音响报警装置
声响试验方法》
同时废止。
本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由中国机械工业联合会归口。本标准负责起草单位：天津工程机械研究院。本标准参加起草单位：福田雷沃国际重工股份有限公司、厦门工程机械股份有限公司。本标准主要起草人：吴润才、丁建福、李蔚苹。I
1范围
土方机械
GB/T21155—2007/IS09533:1989前进和倒退音响报警声响试验方法本标准规定了土方机械用报警器的音响性能、试验方法和评定准则，以防止人员受到自行式机器运动（前进或倒退）时潜在危险的伤害。本试验在机器定置工况下进行。有关机器的报警性能是报警器的设计、周围条件、报警电压及相对于机器零件在机器上的布置的综合功能，本试验方法检验这些综合因素产生的音响报警。本标准适用于GB/T8498定义的土方机械。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3785一1983声级计的电、声性能及测试方法GB/T8498土方机械基本类型术语（GB/T8498-1999，eqvISO6165：1997）GB/T8591土方机械司机座椅标定点（GB/T8591--2000，eqvISO5353：1995）GB/T13325机器和设备辐射的噪声操作者位置噪声测量的基本准则（工程级）(GB/T13325—1991，neqISO6081:1986)GB/T13802工程机械辐射噪声测量的通用方法（GB/T13802—1992，neqISO4872：1978）GB/T16710.2工程机械定置试验条件下机外辐射噪声的测定（GB/T16710.2一1996，eqvISO/DIS6393:1995)
GB/T16710.3工程机械定置试验条件下司机位置处噪声的测定（GB/T16710.3-1996，eqvISO/DIS6394：1995）
3术语和定义
GB/T13325和GB/T13802确立的以及下列术语和定义适用于本标准。3.1
机器基准体machinereferencebox假想的一只包含主机的矩形空间体，不包括所有工作装置和附属装置，例如铲斗、推土铲、反铲斗、松土器和支腿等。
前进和倒退报警器forwardandreversewarningalarm装在土方机械主机上的报警器，目的是为防止人员受到自行式机器运动时潜在危险的伤害，同时其声响对司机不能产生不舒适感和刺激性。4仪器
4.1电容传声器噪声测量仪（或具有同等精度、稳定性和频率响应的噪声测量仪）：传声器外径不得超过13mm，以减少可能产生的指向性偏差。传声器和其连接电缆的选择应在试验中所处的温度范围1

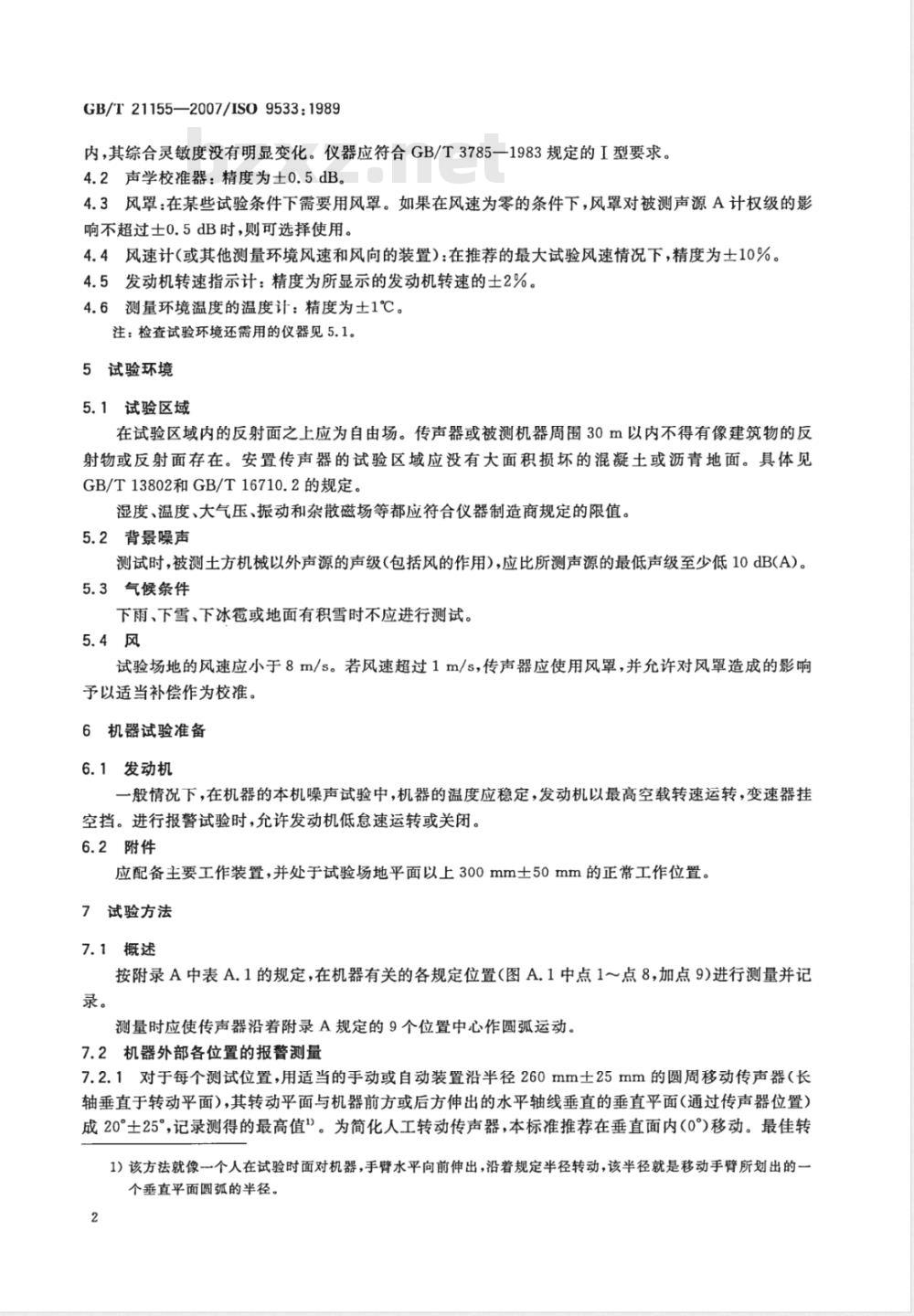

GB/T21155—2007/ISO9533:1989内，其综合灵敏度没有明显变化。仪器应符合GB/T3785一1983规定的I型要求。4.2声学校准器：精度为士0.5dB。4.3风罩：在某些试验条件下需要用风罩。如果在风速为零的条件下，风罩对被测声源A计权级的影响不超过士0.5dB时，则可选择使用。4.4风速计（或其他测量环境风速和风向的装置）：在推荐的最大试验风速情况下，精度为土10%。4.5发动机转速指示计：精度为所显示的发动机转速的士2%。4.6测量环境温度的温度计：精度为士1℃。注：检查试验环境还需用的仪器见5.1。5试验环境
试验区域
在试验区域内的反射面之上应为自由场。传声器或被测机器周围30m以内不得有像建筑物的反射物或反射面存在。安置传声器的试验区域应没有大面积损坏的混凝土或沥青地面。具体见GB/T13802和GB/T16710.2的规定。湿度、温度、大气压、振动和杂散磁场等都应符合仪器制造商规定的限值。5.2背景噪声
测试时，被测土方机械以外声源的声级（包括风的作用），应比所测声源的最低声级至少低10dB(A)。5.3气候条件
下雨、下雪、下冰或地面有积雪时不应进行测试。5.4风
试验场地的风速应小于8m/s。若风速超过1m/s，传声器应使用风罩，并允许对风罩造成的影响予以适当补偿作为校推。
6机器试验准备
6.1发动机
一般情况下，在机器的本机噪声试验中，机器的温度应稳定，发动机以最高空载转速运转，变速器挂空挡。进行报警试验时，允许发动机低急速运转或关闭。6.2附件
应配备主要工作装置，并处于试验场地平面以上300mm土50mm的正常工作位置。7试验方法
7.1概述
按附录A中表A.1的规定，在机器有关的各规定位置（图A.1中点1～点8，加点9)进行测量并记录。
测量时应使传声器沿着附录A规定的9个位置中心作圆弧运动。7.2机器外部各位置的报警测量
7.2.1对于每个测试位置，用适当的手动或自动装置沿半径260mm士25mm的圆周移动传声器（长轴垂直于转动平面），其转动平面与机器前方或后方伸出的水平轴线垂直的垂直平面（通过传声器位置）成20°士25，记录测得的最高值。为简化人工转动传声器，本标准推荐在垂直面内（0°）移动。最佳转1）该方法就像一个人在试验时面对机器，手臂水平向前伸出，沿着规定半径转动，该半径就是移动手臂所划出的一个垂直平面圆弧的半径。

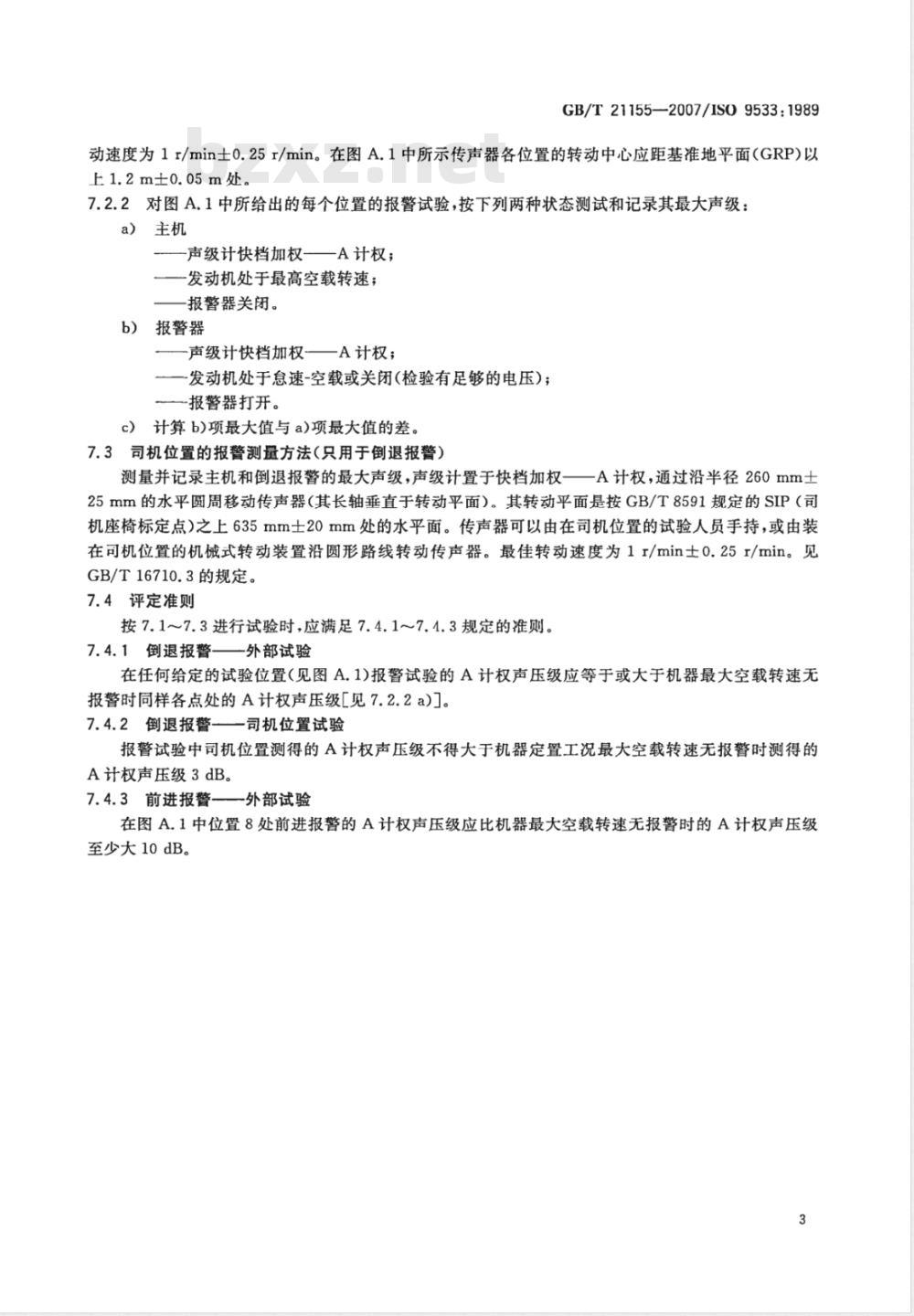

GB/T21155-2007/IS09533：1989动速度为1r/min士0.25r/min。在图A.1中所示传声器各位置的转动中心应距基准地平面（GRP)以上1.2m±0.05m处。
7.2.2对图A.1中所给出的每个位置的报警试验，按下列两种状态测试和记录其最大声级：a）主机
—声级计快档加权A计权；
发动机处于最高空载转速；
报警器关闭。
b）报警器
声级计快档加权—A计权；
一发动机处于急速-空载或关闭(检验有足够的电压)；报警器打开。
c）计算b)项最大值与a)项最大值的差。7.3司机位置的报警测量方法（只用于倒退报警）测量并记录主机和倒退报警的最大声级，声级计置于快档加权一A计权，通过沿半径260mm土25mm的水平圆周移动传声器（其长轴垂直于转动平面）。其转动平面是按GB/T8591规定的SIP（司机座椅标定点）之上635mm士20mm处的水平面。传声器可以由在司机位置的试验人员手持，或由装在司机位置的机械式转动装置沿圆形路线转动传声器。最佳转动速度为1r/min士0.25r/min。见GB/T16710.3的规定。
7.4评定准则
按7.1～7.3进行试验时，应满足7.4.1～7.4.3规定的准则。7.4.1倒退报警——外部试验
在任何给定的试验位置（见图A.1)报警试验的A计权声压级应等于或大于机器最大空载转速无报警时同样各点处的A计权声压级[见7.2.2a)]。7.4.2倒退报警——司机位置试验报警试验中司机位置测得的A计权声压级不得大于机器定置工况最大空载转速无报警时测得的A计权声压级3dB。
7.4.3前进报警——外部试验
在图A.1中位置8处前进报警的A计权声压级应比机器最大空载转速无报警时的A计权声压级至少大10dB。
GB/T21155—2007/1SO9533:1989A.1报警器
倒退报警器
报警器制造商：
型号：
类型：
在机器上的安装位置：
A.2土方机械
类型：
型号：
机器编号：
发动机最大转速：
工作装置：
附录A
(规范性附录）
试验数据表
前进报警器
A.3司机室或翻车保护结构(ROPS)2)：有或无3)如有：
OROPS”：是或否3）
EROPS或司机室：是或否3）
门：散开或关闭3）
窗：散开或关闭3)
A.4试验详细情况
传声器高度：基准地平面（GRP)以上1.2m士0.05m（见7.2.1）。传声器的移动半径为260mm士25mm时，与垂直面的角度2）ROPS：翻车保护结构；
OROPS：开式翻车保护结构；
EROPS：闭式翻车保护结构。
3）可按应用删减。
。（见7.2.1)。
试验类型
倒退报警
前进报警
司机位置
倒退报警
试验位置
(见图A.1)
5试验条件
方向和距离/
右侧0.7
左侧0.7
左侧4.9
左侧2.7
右侧2.7
右侧4.9
后方0.7
后方0.7
后方4.9
后方6.5
后方7
后方6.5
后方4.9
前方7
即司机位置，半径260mm士
25mm（见7.3）
试验区域和反射面的描述：
温度：
环境风速：
备注：
机器基准体
测试位置
箱体右后角
箱体左后角
左后侧
后中心左
后中心
后中心右
右后侧
前中心
耳边高度
GB/T21155—2007/ISO9533:1989声级/dB(A)
报警器关闭
最高空载转速
[见7.2.2a)]
报警器打开
最低空载转速
[见7.2.2b)]免费标准下载网bzxz
两者之差
[见7.2.2 c)]
GB/T21155—2007/IS09533:1989仪器的描述：
试验人员：
A.6报警器符合GB/T21155的要求：是或否（可按应用删减）6
