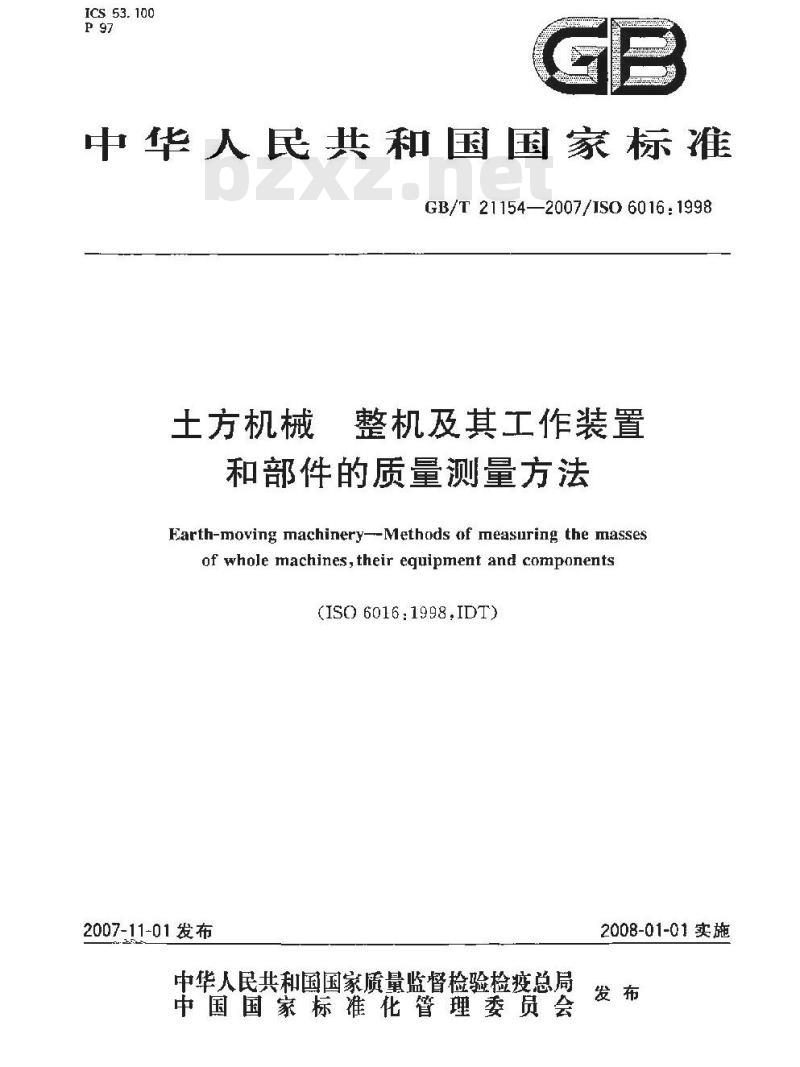

【国家标准(GB)】 土方机械整机及其工作装置和部件的质量测量方法

ICS53.100
中华人民共和国国家标准
GB/T 21154—2007/ISO 6016:1998王方机械
整机及其工作装置
和部件的质量测量方法
Farth-moving machinery--Methods of measuring the massesof whole machines,their eguipment and components(IS0 6016:1998,IDT)
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-01-01实施

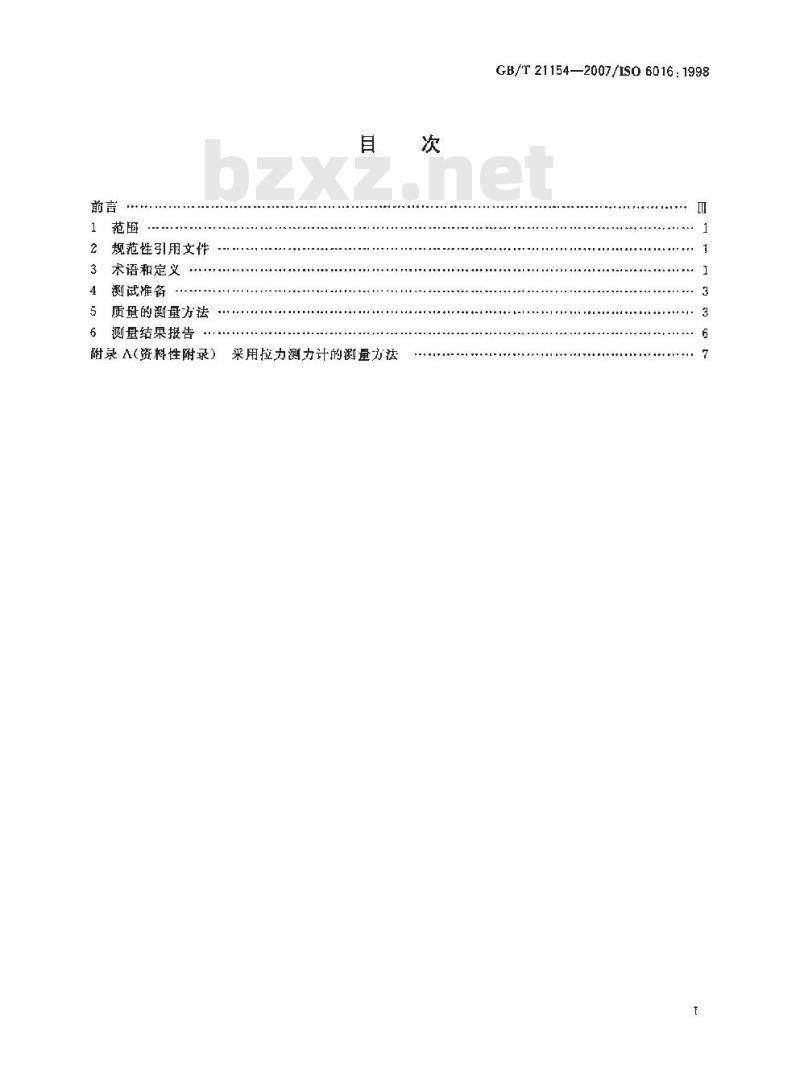

规范性引用文件
术语和定义
测试准备
质量的测量方法
测量结果报告
附录A(资料性附录）
采用拉力测力计的测量力法

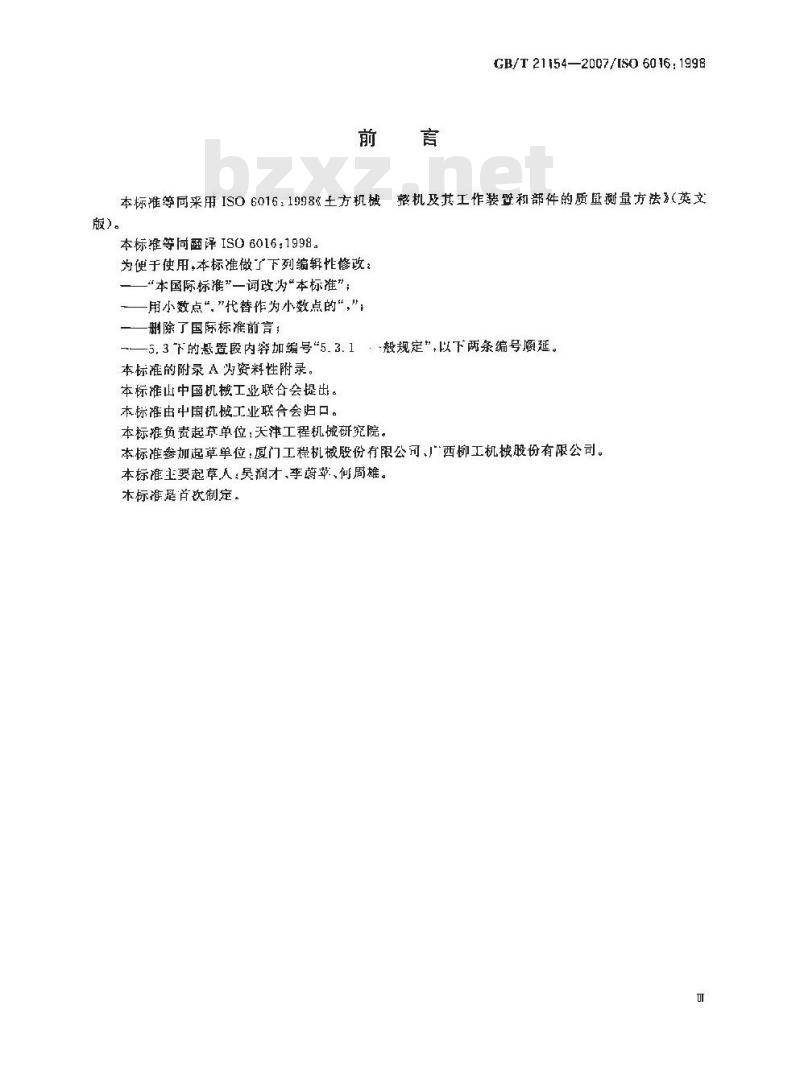

GB/T 21154—2007/IS0 6016: 1998前言
GB/T 21154—2007/[SO 6016: 1998整机及其工作装暨和部件的质测量方法》（英文本标准等同来用ISO6016：1998《土方机械版。
本标准等同翻译ISO60161998
为便于使用，本标准做了下列编辑性修改：一“本国际标准”一词改为“本标准”-一用小数点“”代替作为小数点的“，\，一删除了国际标准前言；
1·般规定”，以下两条编号顺延。-53下的恶置段内穿加编号“5.3.1本标准的附录A为资料性附录。
本标准山中国机械工业联会提出。本标准由中国机械工业联合会归口。本标准负责起节单位；天津工程机械研究院。本标准参加起草单位：厦门工程机械股份有限公司、西柳工机械股份有限公司。本标准主要起草人：吴润才、李蔚苹、何周雄。本标准是首次制定。

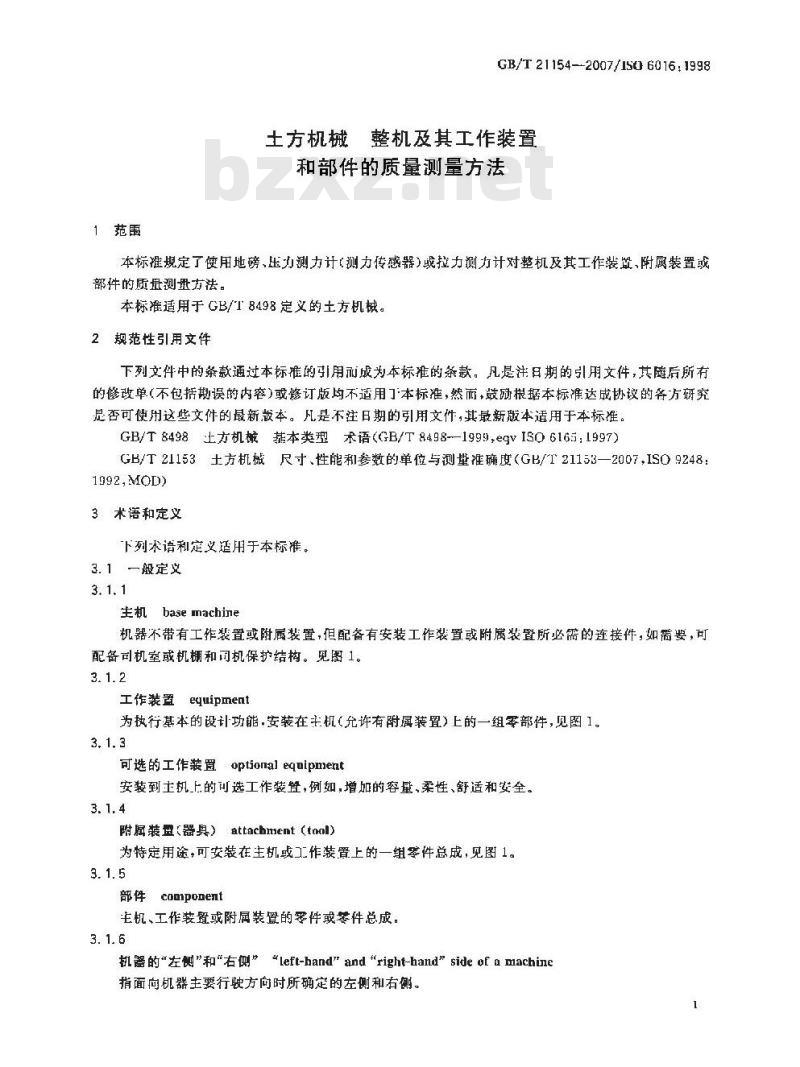

1范围
GB/T21154—-2007/1S06016:1998十方机械，整机及其工作装置
和部件的质量测量方法
本标准规定了使用地磅、压力测力计测力传感器）或拉力测力计对整机及其工作装置、附属装置或部件的质母测量方法。
本标准适用于GB/T8498定义的土方机，2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标谁达成协议的各方研究是否可便用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 8498土方机械基本类型术语(GB/T8498--1999,e9VIS0 6165：1997)GB/T21153土方机械尺寸、性能和参数的单位与测量推确度（GB/T21153—2007,IS092481992,MOD)
3术语和定义
下列术语利定义适用于本标推。3.1—般定支
生机base machine
机器不带有工作装置或附属装置，但配备有安装工作装置或附属装置所必需的连接件，如需要，可配备司机室或机棚和司机保护结构。见图1。3. 1.2
工作装置equipment
为执行基本的设计功能，安装在主机（允许有附属装置）上的一组零部件，见图1。3.1.3
可选的工作装置optionalequlpment安装到主机上的可选工作装登，例如,增加的容量,柔性、舒适和安全。3.1.4
附属装置(器具）attachment（tool)为特定用途，可安装在主机或工作装置上的一组零件总成，见图1。3.1.5
部件component
主机、工作装置或附属装置的零件或茎件总成。3.1.6
机器的\左侧”和“右侧”“left-hand”and“right-hand”side af amachine指面向机器主要行驶方向时所定的左侧和右概。1
GB/T 21154-2007/IS0 6016 : 19983. 1.7
机器的“前桥”和“后桥”
“front axle\ and \rear axle\ of a machine按坐要行驶方向所确定的轴桥。(ussa
工作转院
反铲斗部分
工作获宜
装教斗部分
注：这是一个举例。对于不同的机器,工作装置和附属装登是不同的，某些主机可能直接配备郁附属装置,例如。配备推土铲的苹耻机。

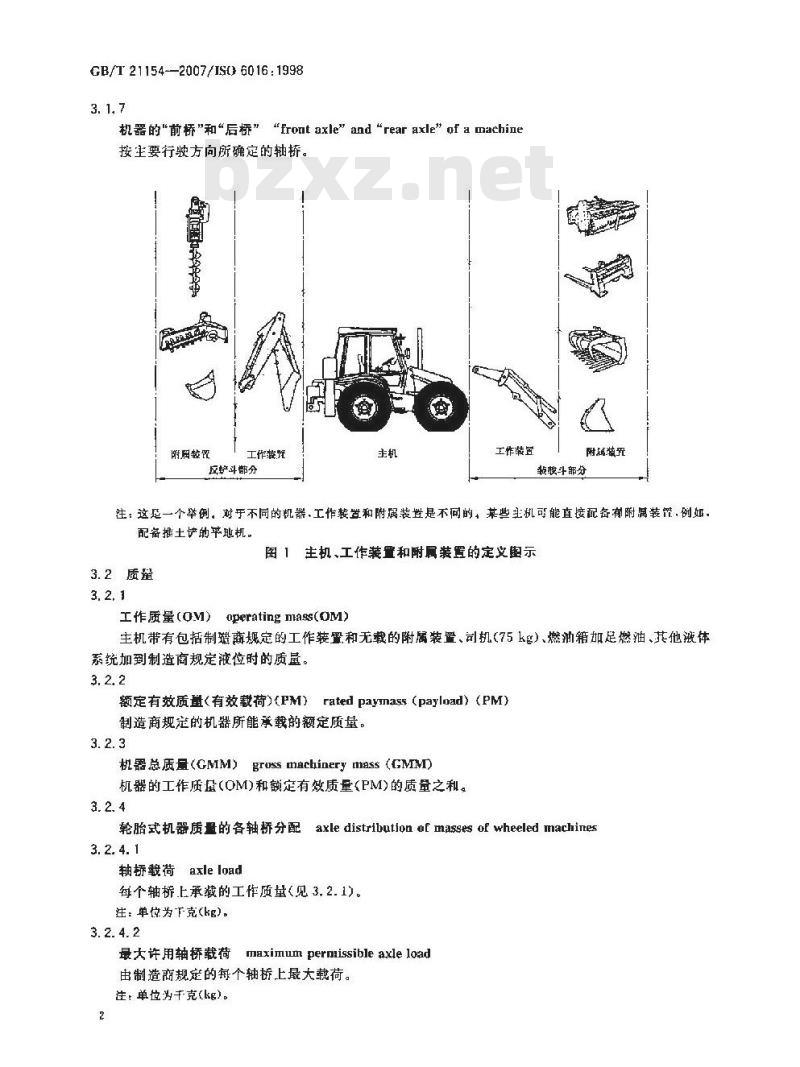

图1主机、工作装置和附属装置的定义图示3.2质量
工作质量(OM)operating mass(OM)主机带有包括制商规定的工作装置和无载的附属装置、司机（75k）、燃油箱加足燃油、英他液体系统加到制造商规定液位时的质量。3.2.2
额定有效质量（有效教荷）(PM）ratedpaymass（payload）（PM)）制造商规定的机器所能承载的额定质量。3.2.3
机器总质量(CMM)
gruss machinery mass (GMM)
机器的工作质量(OM)和额定有效质量(PM)的质量之。3.2.4
轮胎式机器质量的各轴桥分配 axle distribution of masses of wheeled machines3. 2. 4. 1
轴桥载荷axleload
每个轴桥上承载的工作质量(见3.2.1)。注：单位为下克(ke)。
3.2. 4. 2
最大许用轴桥载荷
maximum permissible axle load由制造商规定的每个轴桥上最大载荷。注单位为干克(kg)。
运输质量(SM)shippiag mass(SM)GB/T21154—2007/1SO 6016:1998不包括可机的主机质量，但包括燃油箱加注10%的燃油，其他液体系统按制造商的加注规定，工作装置、附属装置、司机室、机棚、ROPS(翻车保护结构>和（或〉FOPS(落物保护结构）、车轮和配重的安装与否，均按制造商的规定。
注：如果机器为了运输需要进行分解，则制造商应对所拆闻的部件质扭给于说明。3. 2.6
司机室、机棚、ROPS 和(或)FOPS 质量cab, eamopy+ROPS and/or FOPs mass包括司机室、机棚、ROPS和(或)FOPS本身的质量和将它们固定在主机上所需要的装配附件的质量。
3.3测量
直接测量simple easurentent
这种测量由台量装置所测得的读数，或同时山儿台测童装置所测得的读数之和作为结果。3.3.2
间接测量complex measurement
这种谢盛是出依次起作用的儿台测适装置所测得的读数之和作为测量结果。3.3.3
仪器apparatus
为测量机器或其工作装墅或部件的质量所要用的成套测试设备和装置。4测试准备
应将机器洗下净,并按照制造商的说明书装备好。在间接测量时，应保证在所有测量中，工作装置相对应于主机有同样的固定位置。轻接式机器一般放处于南线状下进行测试。谢试轮胎式机器时应松开制动器。为使腰带式机器各侧接地展刺保持水平状态，必要时可对机器进行运转操纵调整，
应保证在水平方跨地面友作用力为军。5质量的测量方法
5.1一般规定
本标准规定了两种测量方法，直接测量和间接测量。直接测量方法是基本测方法，应优先采用。只有在无法避免的情况时，也就是说当机器或其工作装罩、附属装置或部件的质量和体积很大，在所配备的仪器条件下不可能采用直接测量方法时，方可采用间接测方法。5.2测量仪器
5, 2. 1 直接测量
直接测量方法需要下列仪器：
地磅；
一压为或拉力测力计：
一刀口支承(简便的可采用轧制的角钢)一——垫板：
—起重机或支承结构：
钊索（链条或绳子）。
GB/T21154—2007/ISO6016:19985.2.2
间接谢量
间接测量方法需要下列仪器：
一地磅；
一压力力计，
刀口支承（简便的可采用轧制的角钢）；垫板：
水平仪。
5.2. 3准确度
对于 5,2,1 和5.2. 2 中,地磅,压力测力计或拉力测力计应精确到GB/T 21153规定的准确度。5.3直接测量方法
5.3.1—般规定
这种方法是测盘同时作用在机器支承轴线上的地面反作用力，如图2、图3a）或图3b），或将机器悬空吊离地面进行测量时（如图4），测其作用在拉力测力计上的力。图
图2地磅
·-垫板。
a）轮胎式卒辆
图3地磅或压力测力计
图4起重机吊钩-拉力测力计
b) 胆推式车辆
5. 3.2 测量程序
当采用一台地磅或压力测力计时，应将机器放在中央（见图2)。CB/T 21154—2007/IS0 6016: 1998当采用几台地磅或压力测力计时，机器的轮胎或履带应尽可能地放在这些地磅或压力测力计平台的中央[见3a)]。对于履带式机器应采用垫板和刀口支承，以保证由机器质量施加的载荷能确地传递到地磅或压力测力计上【见图3b))。当采用一台拉力测力计时，钢索的一端恐挂在机器的起吊点，另一端悬挂在测力计上，然后提起机器或降低机器的支承（见图4）。测量不应少于 3 次。
5.3.3测量结果
每次测量结果应扣除那些垫板.引口支承或钢素的质最。最后结果应取不少于3次测属值的算术平均值，5.4间接测量方法
5.4.1一般规定
此方法包括依欧测量作用在机器支承轴线上的地面反作用力（即前矫或后桥轴线，左侧或右侧轮胎或股带轴线）,此时机器应按照图 5a)、图5b)、图 6a)或图 6h)进行布置。应采用地磅或压力力计。
不推荐采用粒力測力计，如果必须采用时，按附录A的方法进行测量一垫板.
轮胎式车辆
b）肥带式车韬
图5地磅或压力测力计的桥轴处称重w
的轮盼式东辆
5. 4. 2测量程序
图 6地磅或压力剩力计的两侧称重b)履带式车辆
当采用一台地磅或压力测力计时，机器应依次逐桥地放在平台上【见图5a）和图5b)或依次逐侧地放在平台上(左侧和右侧)[见图 6a)和图6h),而另外的矫(侧)则支承在靠近地磅的硬表面上，此时测出的结果为机器的部分质量。
当采用几台压力测力计时，它们应依次放在每个支承轴的轴线下(前、中或后)或放在左侧或右侧的轮胎或履带的中线下，同时使机器保持水平位。测量不应少于3次。
GB/T 21154—2007/ISO 6016:19985.4.3测量结果
每测量结果应打除垫板、刀口支承和钢索的质尽。最后的测试结果应取不少于3次测值的算术平均值。
如果出现前矫和后桥或左侧和右侧的总的质最，由于地磅平台与周围地面之间的水平差别，或由于测量仪器的准确度所限，其结果并不等于机器的工作质量时，可计算：轮胎式机器总的质量，应采用前后质量之和；履带式机器总的质量，应采用左侧和右侧质量之和。测量工作装置，附属装量或部件的质量5.5
可采用两种方法中的任何一种来测量工作装置、附感装置或部件的质量，但应优先采用直接测量方法。为此，可根据工作装置、附尽装置或部件的质量和体积来选用5.2给出的任何测量仪器。6
测量结果报告
测量报告应至少包括下列内容。a）有关被测机器方面
制造商名称：
-形式：
-型号：
产品标识代码（PIN)或机器编号：一对测量时机器的情况和其他特性进行说明（例如，配备的工作装置/附属置、部件、配重工具、备件、轮胎压力等);
一谢量地点和日期；
-测量负责人员，
6）所使用的仪器及测量方法：
对所用称重仪器和测方法的说明。结果：
一机器的工作质量，按表1记录；-其他规定条件下的机器质母,以相同的方式按表 1记录,表1机器工作质量记录表
测盘位置
造中宿
单位为千克
平均值
附录A
（资料性阴录）
采用拉力测力计的测盘方法
GB/T21154-—2007/IS0 6016:1998不推荐来用拉力测力计（见5.4.1），但如果采用时，按下列方法进行测量。当在机器的前桥或后桥称重时，测力计的悬挂点应准确地位于：由所给定的前桥或后桥所决定的垂直面与整机主纵轴轴线所决定的垂直平面的交线上，见图A.1a)和图A.1b)；当在机器的一侧称重时，测力计的悬挂点应准确地位于：由左侧或右侧的车轮或胆带相应的纵轴轴线所决定的垂直平面与整机主横轴轴线所决定的垂直平面上，见图A,2a)和图A,2h)。上述两种情况中，机器应保持在水平位暨。a）轮胎式车辆
一起直机吊钩：
一拉力测力计；
一垫板；
连至测力计的钢索感挂点。
1b) 胺带式车辆
图A.1由起重机吊钩-拉力谢力计对机器前桥或后桥的称直CB/T 211542007/IS0 6016: 1998a）轮胎式车摘
1-起重机吊钩；
2—拉力测力计；
3-垫板，bzxz.net
4-一连至测力计的钢索悬挂点。股猎式车辆
图A,2由起重机吊钩-拉力测力计对机器一侧的称置
