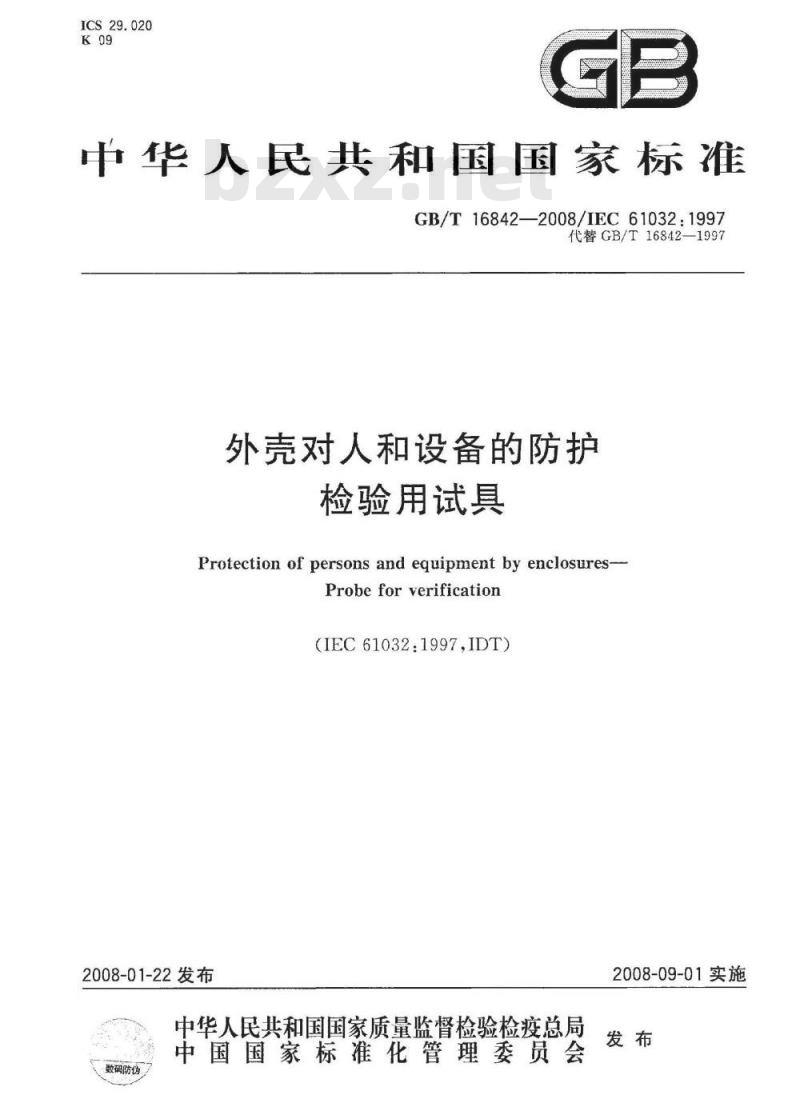

【国家标准(GB)】 外壳对人和设备的防护检验用试具

ICS29.020
中华人民共和国国家标准
GB/T16842—2008/IEC61032:1997代替GB/T16842-1997
外壳对人和设备的防护
检验用试具
Protection of persons and equipment by enclosures-Probe for verification
(IEC61032:1997,IDT)
2008-01-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防值
2008-09-01实施

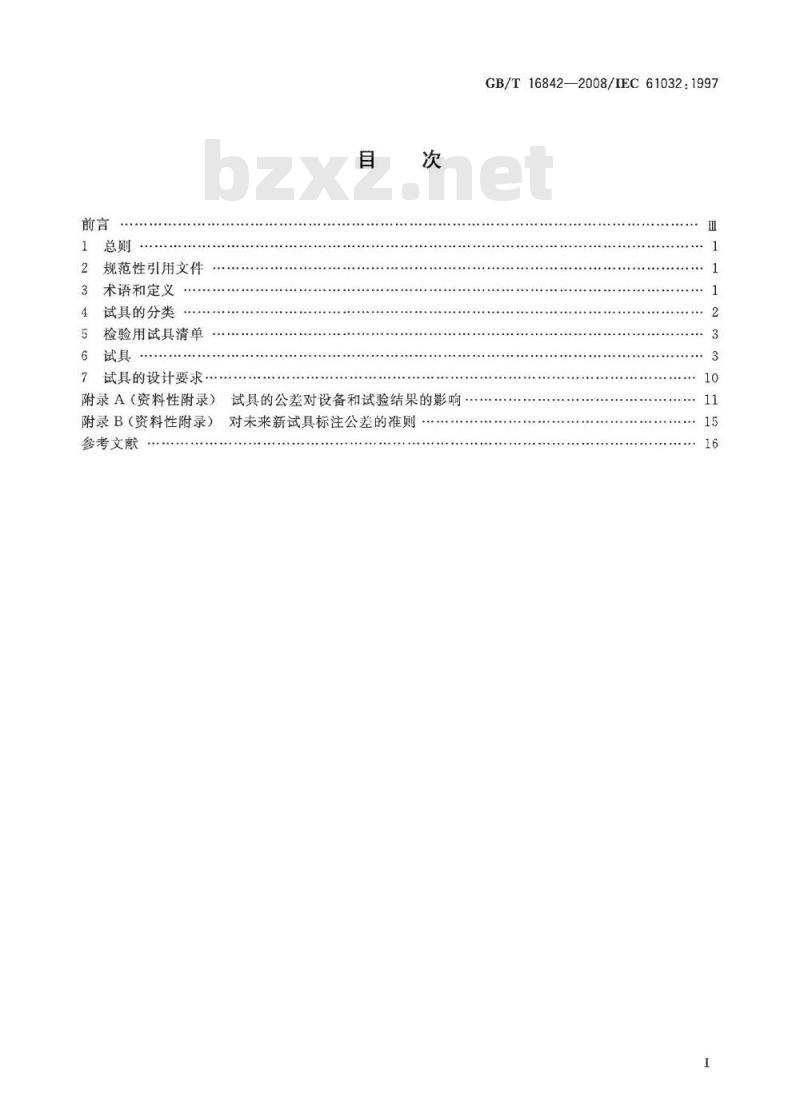

规范性引用文件
术语和定义
试具的分类
检验用试具清单
试具·
试具的设计要求·
附录A（资料性附录）
附录B（资料性附录）
参考文献
试具的公差对设备和试验结果的影响对未来新试具标注公差的准则
GB/T16842—2008/IEC61032:19972

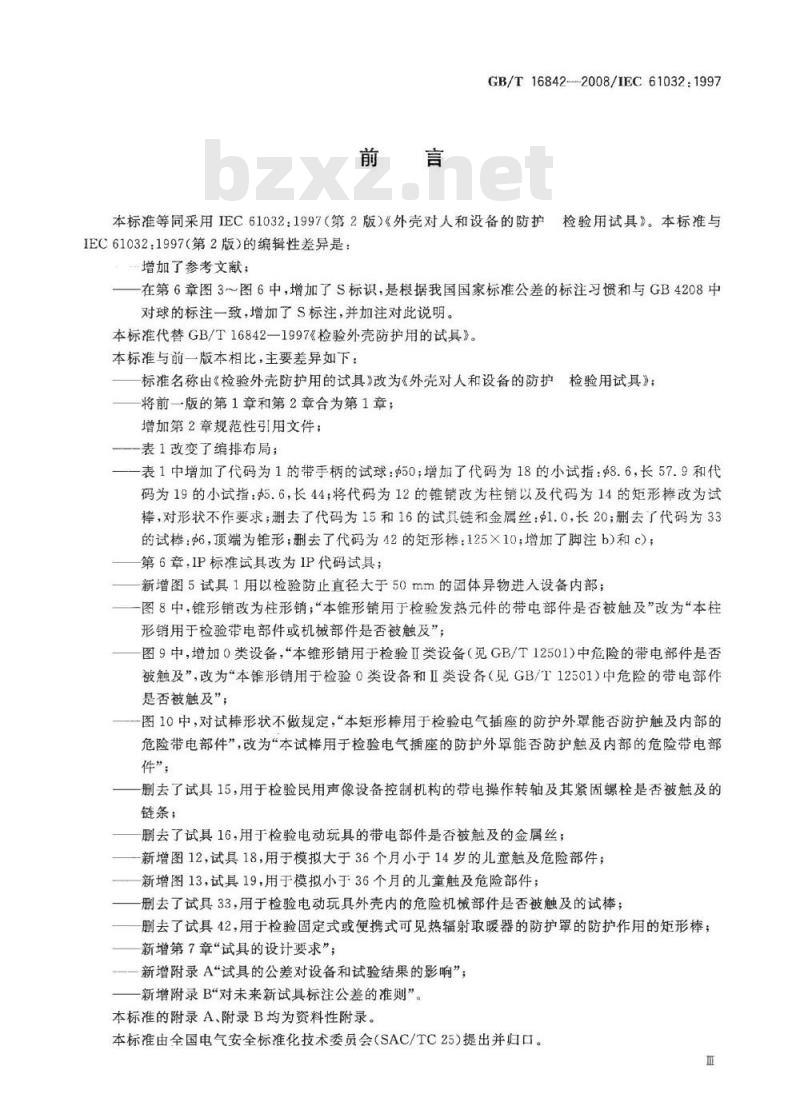

GB/T16842-2008/IEC61032:1997本标准等同采用IEC61032：1997（第2版）《外壳对人和设备的防护检验用试具》。本标准与IEC61032：1997（第2版）的编辑性差异是：增加了参考文献；
一在第6章图3～图6中，增加了S标识，是根据我国国家标准公差的标注习惯和与GB4208中对球的标注一致，增加了S标注，并加注对此说明。本标准代替GB/T16842一1997《检验外壳防护用的试具》。本标准与前一版本相比，主要差异如下：标准名称由《检验外壳防护用的试具》改为《外壳对人和设备的防护检验用试具》；一将前一版的第1章和第2章合为第1章；增加第2章规范性引用文件；
——表1改变了编排布局；
一表1中增加了代码为1的带手柄的试球：50；增加了代码为18的小试指：8.6，长57.9和代码为19的小试指：95.6，长44：将代码为12的锥销改为柱销以及代码为14的矩形棒改为试棒，对形状不作要求；删去了代码为15和16的试具链和金属丝：91.0，长20；删去了代码为33的试棒：6，顶端为锥形删去了代码为42的矩形棒：125×10；增加了脚注b)和c)；第6章，IP标准试具改为IP代码试具；新增图5试具1用以检验防正直径大手50mm的固体异物进入设备内部；一一图8中，锥形销改为柱形销；“本锥形销用于检验发热元件的带电部件是否被触及”改为“本柱形销用于检验带电部件或机械部件是否被触及”；图9中，增加0类设备，“本锥形销用于检验Ⅱ类设备（见GB/T12501)中危险的带电部件是否被触及”，改为“本锥形销用于检验0类设备和Ⅱ类设备（见GB/T12501)中危险的带电部件是否被触及”；
图10中，对试棒形状不做规定，“本矩形棒用于检验电气插座的防护外罩能否防护触及内部的危险带电部件”，改为“本试棒用于检验电气插座的防护外罩能否防护触及内部的危险带电部件”；
一删去了试具15，用于检验民用声像设备控制机构的带电操作转轴及其紧固螺栓是否被触及的链条；
删去了试具16，用于检验电动玩具的带电部件是否被触及的金属丝；新增图12，试具18，用手模拟大于36个月小于14罗的儿童触及危险部件；一新增图13，试具19，用于模拟小于36个月的儿童触及危险部件；一删去了试具33.用于检验电动玩具外壳内的危险机械部件是否被触及的试棒；删去了试具42，用于检验固定式或便携式可见热辐射取暖器的防护罩的防护作用的矩形棒；新增第7章“试具的设计要求”；一—新增附录A“试具的公差对设备和试验结果的影响”一新增附录B“对未来新试具标注公差的准则”。本标准的附录A、附录B均为资料性附录。本标准由全国电气安全标准化技术委员会（SAC/TC25）提出并归口。GB/T16842—2008/1EC61032:1997本标准由上海电器科学研究所（集团）有限公司负责起草、本标准参加起草单位：广州电器科学研究院、机械科学研究院、机械工业北京电工技术经济研究所。本标准主要起草人：季慧玉、刘金琰、郭汀、叶红京、徐元凤。本标准历次版本发布情况为：
-GB/T16842-1997。

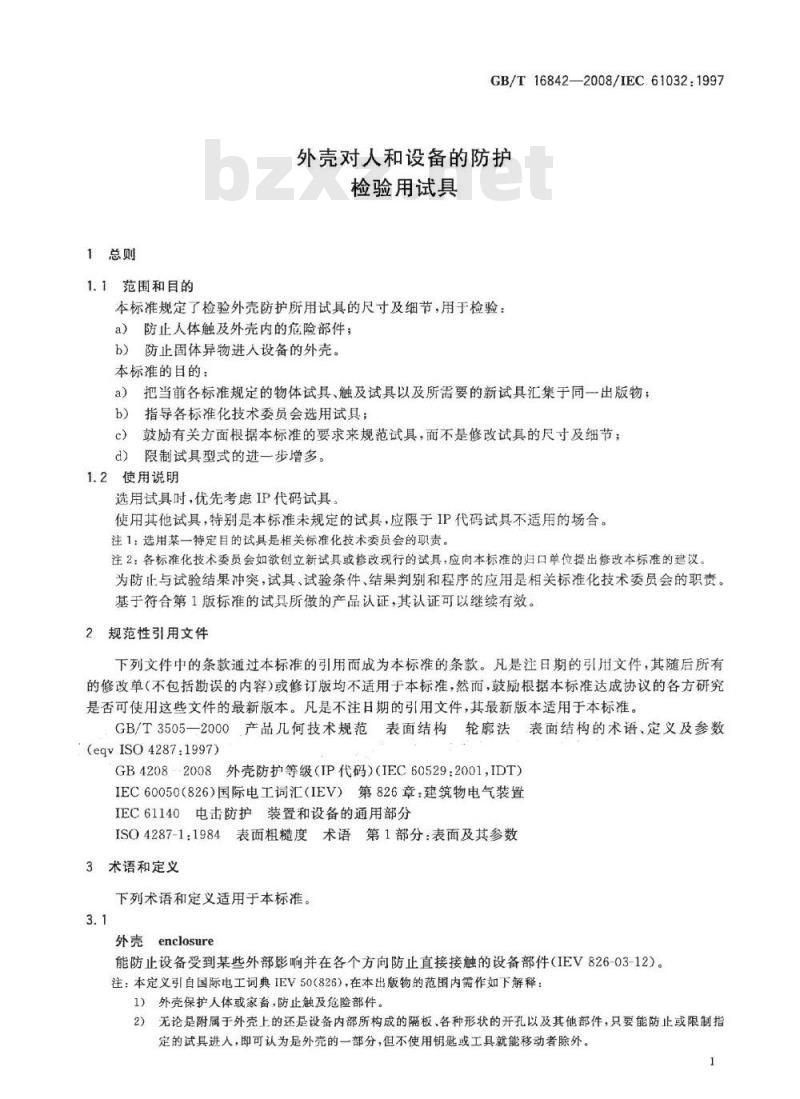

1总则
1.1范围和目的
GB/T16842—2008/IEC61032:1997外壳对人和设备的防护
检验用试具
本标准规定了检验外壳防护所用试具的尺寸及细节，用于检验：防止人体触及外壳内的危险部件；a)
防止固体异物进人设备的外壳。b）
本标准的目的：
a）把当前各标准规定的物体试具、触及试具以及所需要的新试具汇集于同一出版物；指导各标准化技术委员会选用试具；b）
鼓励有关方面根据本标准的要求来规范试具，而不是修改试具的尺寸及细节；c）
限制试具型式的进一步增多。
1.2使用说明
选用试具时，优先考虑IP代码试具使用其他试具，特别是本标准未规定的试具，应限于IP代码试具不适用的场合。注1：选用某一特定目的试具是相关标准化技术委员会的职责。注2：各标准化技术委员会如欲创立新试具或修改现行的试具，应向本标准的归口单位提出修改本标准的建议，为防正与试验结果冲突，试具、试验条件、结果判别和程序的应用是相关标准化技术委员会的职责。基于符合第1版标准的试具所做的产品认证，其认证可以继续有效。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3505一2000产品儿何技术规范表面结构轮廊法表面结构的术语、定义及参数(eqvISO4287:1997)
GB42082008外壳防护等级（IP代码）（IEC60529：2001，IDT）IEC60050（826）国际电工词汇（IEV）第826章：建筑物电气装置IEC61140电击防护装置和设备的通用部分ISO4287-1：1984表面粗糙度术语第1部分：表面及其参数3术语和定义
下列术语和定义适用于本标准。3.1
外壳enclosure
能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件（1EV826-03-12）。注：本定义引自国际电工词典1EV50（826)，在本出版物的范围内需作如下解释：1）外壳保护人体或家畜，防止触及危险部件。2）无论是附属于外壳上的还是设备内部所构成的隔板、各种形状的开孔以及其他部件，只要能防止或限制指定的试具进人，即可认为是外壳的一部分，但不使用钥匙或工具就能移动者除外。1
GB/T168422008/IEC61032:1997
危险部件hazardouspart
接近或接触时有危险的部件。
［GB4208-2008的3.5]
危险的带电部件hazardouslivepart受到某些外部条件影响能导致电击的带电部件。[GB4208—2008的3.5.1]
危险的机械部件hazardousmechanicalpart接触时有危险的运动部件。光滑的旋转轴除外。［GB4208—2008的3.5.2]
危险的发热和灼热部件hazardoushotorglowingpart接触时有危险的发热和灼热部件。3.3
触及试具
accessprobe
以惯用的方式模仿人体或工具或类似物件的一部分，由人持有用以检验距离危险部件的足够间隙的一种试具：
物体试具objectprobe
模仿固定异物检验物体进入外壳的可能性的试具。［GB4208-2008的3.9]
IP代码试具IPcodeprobe
用以检验GB42082008标准所规定的防护等级的试具。3.6
其他试具
otherprobe
与IP代码试具不同的试具。
防止触及危险部件的足够间隙adequateclearanceforprotectionagainstaccesstohazardousparts能防止触及试具与危险部件接触或接近的距离。［GB4208—2008的3.7]
注：IEC60529：2001规定了检验足够间隙的要求。4试具的分类
试具的分类如下。
a）按照试具的标志分：
-IP代码试具；
—其他试具。
b）按照所要检验的防护类别分：触及试具；
物体试具。
按照所要检验的具体危险性分：一主要用于保护人体，防止触及危险的带电部件或机械部件的试具；2
GB/T16842-2008/IEC61032:1997专门用于保护人体，防止触及危险的机械部件的试具；主要用于保护人体，防止触及内部危险部件，包括热危险部件，例如内部的发热或灼热部件的试具；
用于保护设备防止固体异物进入外壳内的试具。5检验用试具清单
检验用试具及其应用的比较见表1。其他标准宜通过代码（第2栏）和简述（第4栏）引用本标准的试具，而不是简单复制第3栏的相关数字。表1各种试具
试具和用途中
GB4208-2008的触及试具（IP代码试具）检验防止人体触及危险的带电部件或机械部件
GB4208—2008的物体试具（IP代码试具）检验防止固体异物进人设备
其他试具
检验防止人体触及危险的带电部件或危险的机械部件
其他试具
检验防止人体触及危险的机械部件其他试具
检验防止人体触及发热或炽热部件*不必施加显著的力。
a字母和单一的数字与IP代码相关。试具代码
图例号
两位数字中左起第一位数字表示试具的用途，如各行的开头所示。第二位数字指同一组内的序号。4
简述/mm
带手柄试球：S$50
铰接试指
试棒：.5，长100
金属丝：$1.0，长100
试球：S$50
试球：S12.5
非铰接试指
柱销：，长50
锥销：34，长15
棒：3×1
金属丝：0.5
小试指：$8.6，长57.9
小试指：$5.6，长44
试锥：$110/60
试棒：425
试具：430
矩形棒：50×5
b试具C和D也分别用于检验防止直径大于2.5mm和1mm的固体异物进人设备。表中仅仅列出了主要试具和它们的主要应用，其他用途可由相关产品标准规定6试具
6.1IP代码试具
6.1.1IP代码试具用以检验：
防止人体触及危险部件；
防止固体异物进人设备。
施加力/N
GB/T16842—2008/IEC61032:19976.1.2触及试具
本试具用以检验防止人体触及危险部件。此试具也用于防止手背触及的防护检验。a）
单位为毫米
约100
(绝缘材料）
图1试具A
刚性试球
(金属）
b）本试具用于检验防止人体触及危险部件的基本防护。此试具也用于防止手指触及的防护检验。线性尺寸单位为毫米
较链接点
圆柱体
色缘材料
所有边缘倒角
R4±0.05-
注：材料：如无其他规定，采用金属。未注公差角度的极限偏差：-19°。未注公差的一般线性尺寸的公差为：25及以下：-.03；25以上：±0.2。
两个铰接点可在同一平面内沿同一方向在90°+范围内转动。图2试具B
GB/T16842-—2008/IEC61032：1997c）本试棒是用于检验防止人体触及危险部件的试具。此试具也有用于防止于持工具触及的防护检验。
单位为亳米
(绝缘材料）
限位球
(绝缘材料)
图3试具
性试样
(金属）
光滑边缘
d）本金属丝是用于检验防止人体触及危险部件的试具。此试具也用于防止手持金属丝触及的防护检验。
单位为毫米
(绝缘材料）
6.1.3物体试具
限位球
（纯缘材料）
图4试具D
刚性金属丝
光滑边缘
a）本试具球用以检验防止直径大于等于50mm的固体异物进人设备内部。单位为毫来
刚性材料，
So50\8.05
图5试具1
GB/T16842-—2008/IEC61032：1997b）本试具球用以检验防止直径大于等于12.5mm的固体异物进入设备内部。刚性材料
图6试具2
单位为毫米bZxz.net
注：图3～图6中的球的标识S，是根据我国国家标准公差的标注习惯和与GB4208一2008中对球的标志一致增加的。
6.2其他触及试具
6.2.16.2.2和6.2.3中的试具适用于有关产品标准中规定的一些特殊要求只有在IP标准试具不适用的场合才使用这些试具。6.2.2危险带电部件或机械部件的触及试具这些试具用以检验防止人体触及危险的带电部件或机械部件。a）本试具可以用于检验防止人体触及危险部件，也可用于检验外壳的孔或外壳内部挡板的机械强度。
单位为毫米
绝缘材料
注：指尖的尺寸和公差同图2。
图7试具11
本柱形销用于检验带电部件或机械部件是否被触及。这些部件在正常使用中容易被螺丝刀b）
或类似的尖头工具无意地触及。c
本锥形销用于检验0类设备和ⅡI类设备（见GB/T12501)中危险的带电部件是否被触及。6
绝缘材料
试具12
纯缘材料
9试具13
GB/T16842—2008/IEC61032：1997单位为毫米
单位为毫米
d）本试棒用于检验通过电气插座的防护外罩能否防护触及内部的危险带电部件。单位为毫米
试具14
RO.2±0.05
gro-81
GB/T16842—2008/IEC61032:1997e）本金属丝用于检验电动玩具的带电部件是否被触及。金属
图11试具17
f）本试具用于模拟大于36个月小于14岁的儿童是否触及危险部件。451.6±0.8
加长手柄
注：试指：金属材料。
手柄：绝缘材料。
101.6±.3
98.6±0.1
联辅节
57.9±0.15
轴接头
单位为毫米
单位为毫米
R4.3±0.05
半球形
视图A
加长手柄代表儿童的手臂，手柄可加长451.6mm，试具可带或不带此加长手柄，视严醋程度选择。两个铰接点可在同一平面内沿同一方向在90°范围内转动。图12试具18（小试指8.6）
本试具用于模拟36个月及以下的儿童是否触及危险部件。g）
单位为毫米
464.3±0.8
注：试指：金属材料。
手柄：绝缘材料。
加长于柄
加长手柄代表儿童的手臂。
101.6±0.3
联轴节
手柄可加长464.3mm，试具可带或不带此加长手柄，视严醋程度选择。两个铰接点可在同一平面内沿同一方向在90°范围内转动。图13试具19（小试指5.6)
轴接头
$5.6±0.1
R2.8±0.05
半球形
视图A
