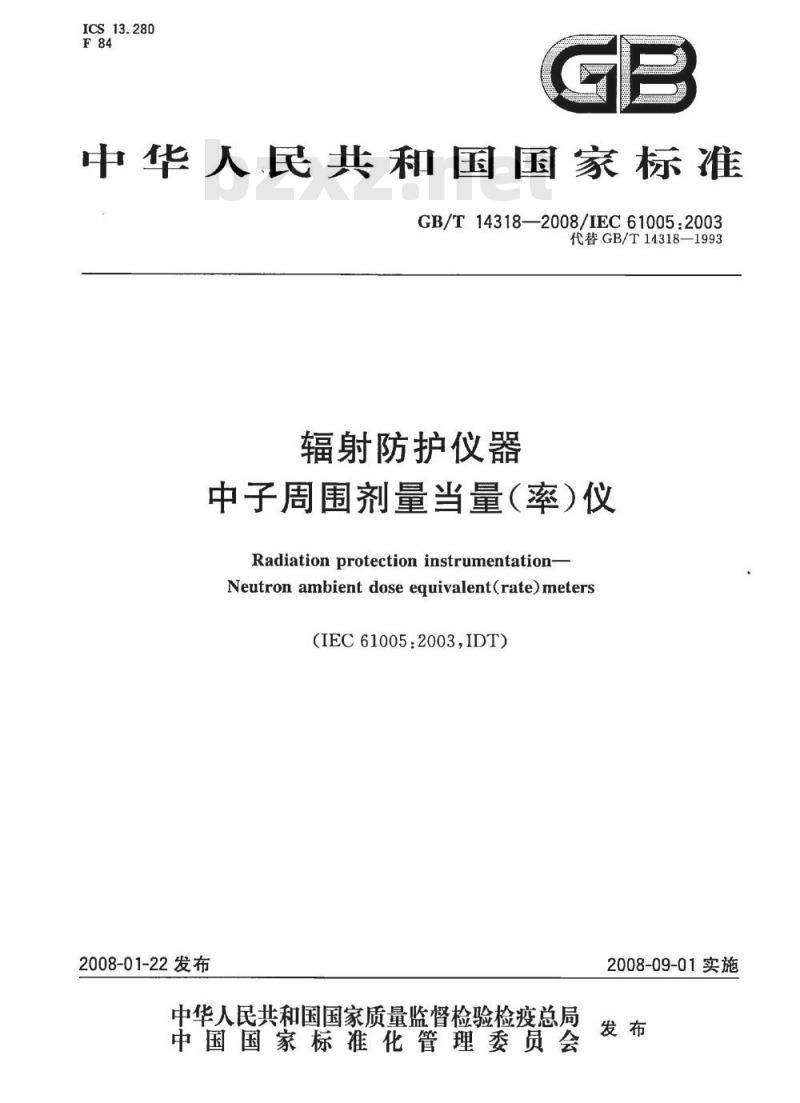

ICS13.280
中华人民共和国国家标准
GB/T14318—2008/IEC61005:2003代替GB/T14318—1993
辐射防护仪器
中子周围剂量当量（率）仪
Radiation protection instrumentationNeutron ambient dose equivalent(rate)meters（IEC61005.2003IDT）
2008-01-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

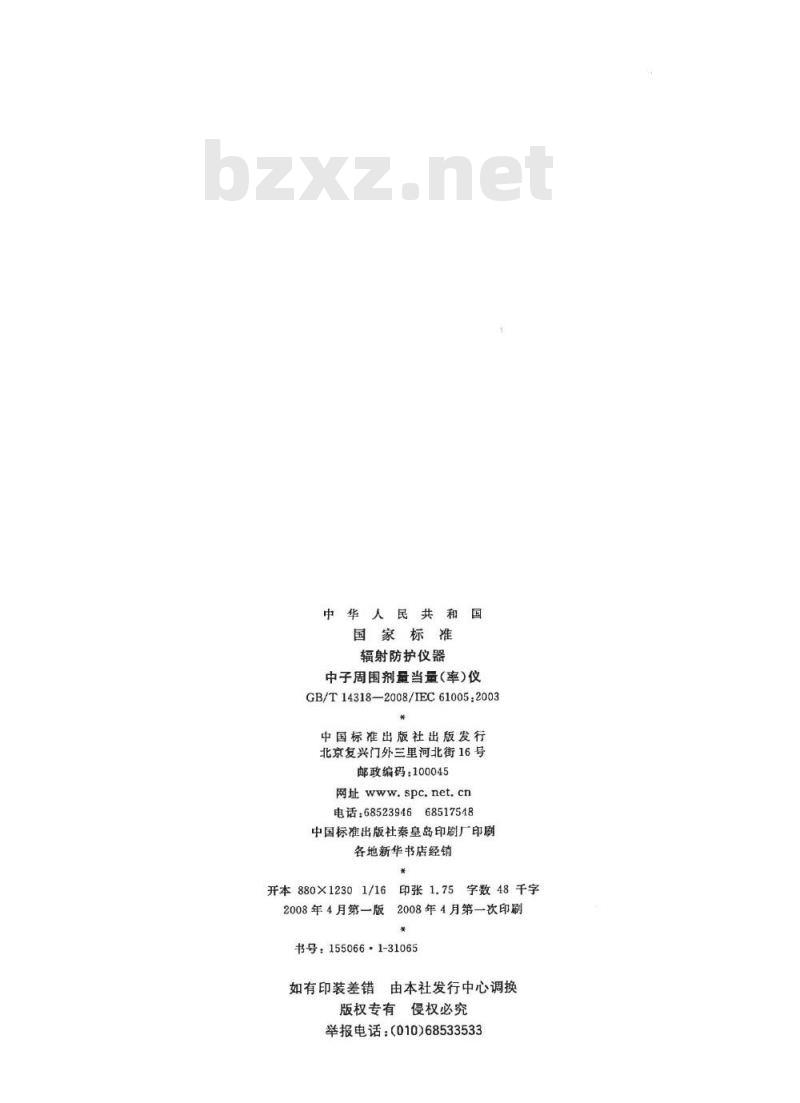

中华人民共和国
国家标准
辐射防护仪器
中子周围剂量当量(率）仪
GB/T14318—2008/IEC61005:2003*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年4月第一版
印张1.75
字数48千字
2008年4月第一次印剥
书号：155066·1-31065
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533

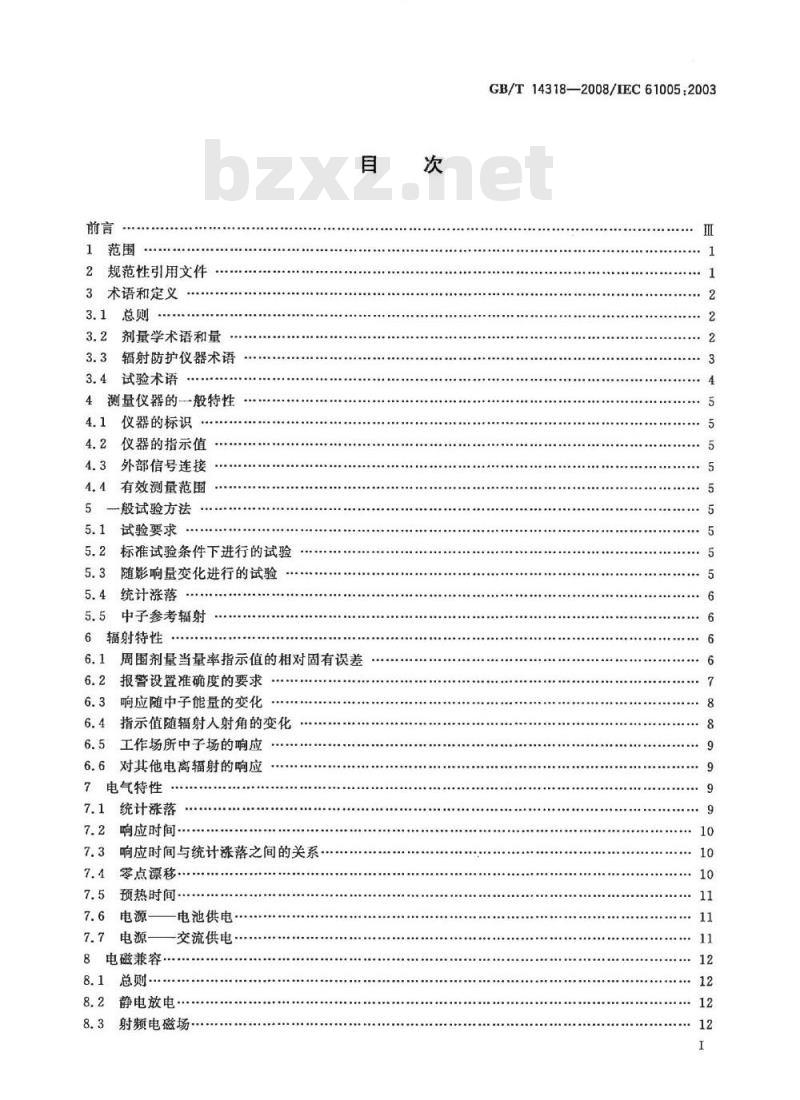

1范围
2规范性引用文件
3术语和定义
3.1总则
剂量学术语和量
辐射防护仪器术语
试验术语
测量仪器的一般特性
仪器的标识
仪器的指示值
外部信号连接
4.4有效测量范围
一般试验方法
试验要求
5.2标准试验条件下进行的试验
5.3随影响量变化进行的试验免费标准bzxz.net
5.4统计涨落
5.5中子参考辐射
6辐射特性
6.1周围剂量当量率指示值的相对固有误差6.2报警设置准确度的要求
6.3响应随中子能量的变化
6.4指示值随辐射人射角的变化
6.5工作场所中子场的响应
6.6对其他电离辐射的响应
7电气特性
7.1统计涨落
7.2响应时间
响应时间与统计涨落之间的关系…7.3
零点漂移·
预热时间·
7.6电源
7.7电源-
8电磁兼容
8.1总则
电池供电
-交流供电.
静电放电
射频电磁场
GB/T14318—2008/IEC6100520039

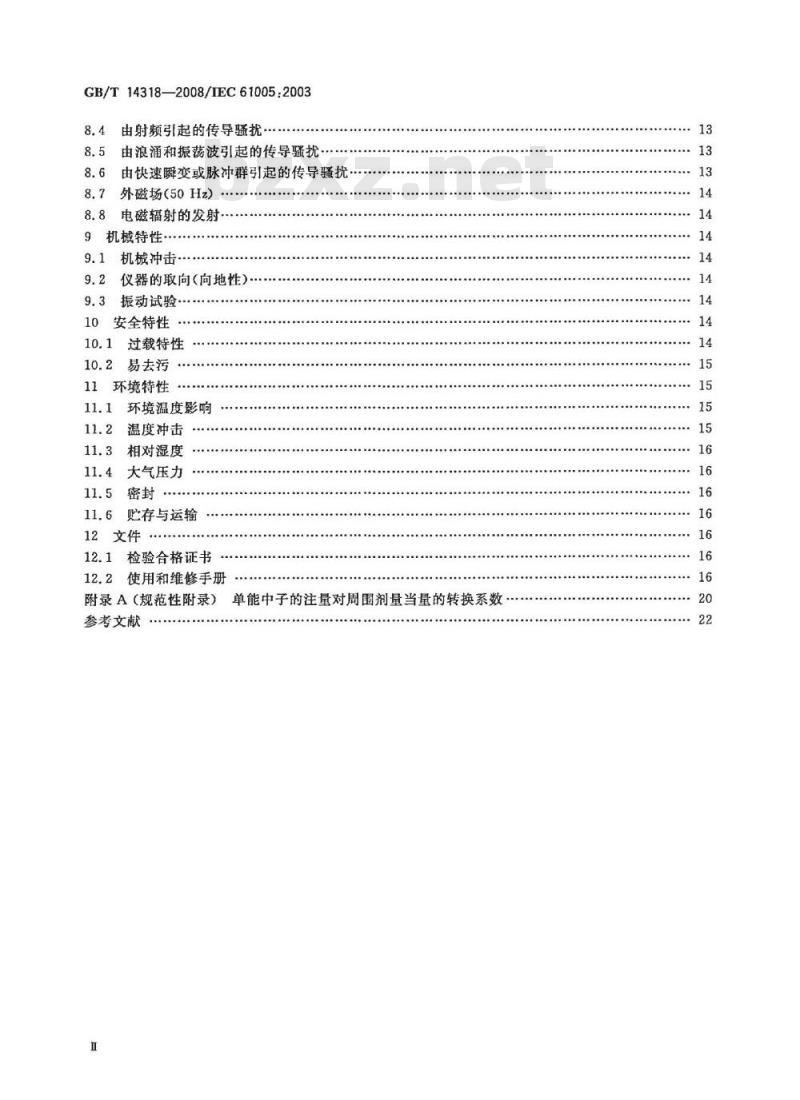

GB/T14318—2008/IEC61005:20038.4由射频引起的传导骚扰·
8.5由浪涌和振荡波引起的传导骚扰，8.6由快速瞬变或脉冲群引起的传导骚扰8.7外磁场(50Hz)
8.8电磁辐射的发射·
9机械特性
9.1机械冲击
9.2仪器的取向（向地性）-
振动试验·
安全特性
过载特性
易去污
11环境特性
环境温度影响
温度冲击
相对湿度
大气压力
贮存与运输
12文件
12.1检验合格证书
12.2使用和维修手册
附录A（规范性附录）单能中子的注量对周围剂量当量的转换系数参考文献

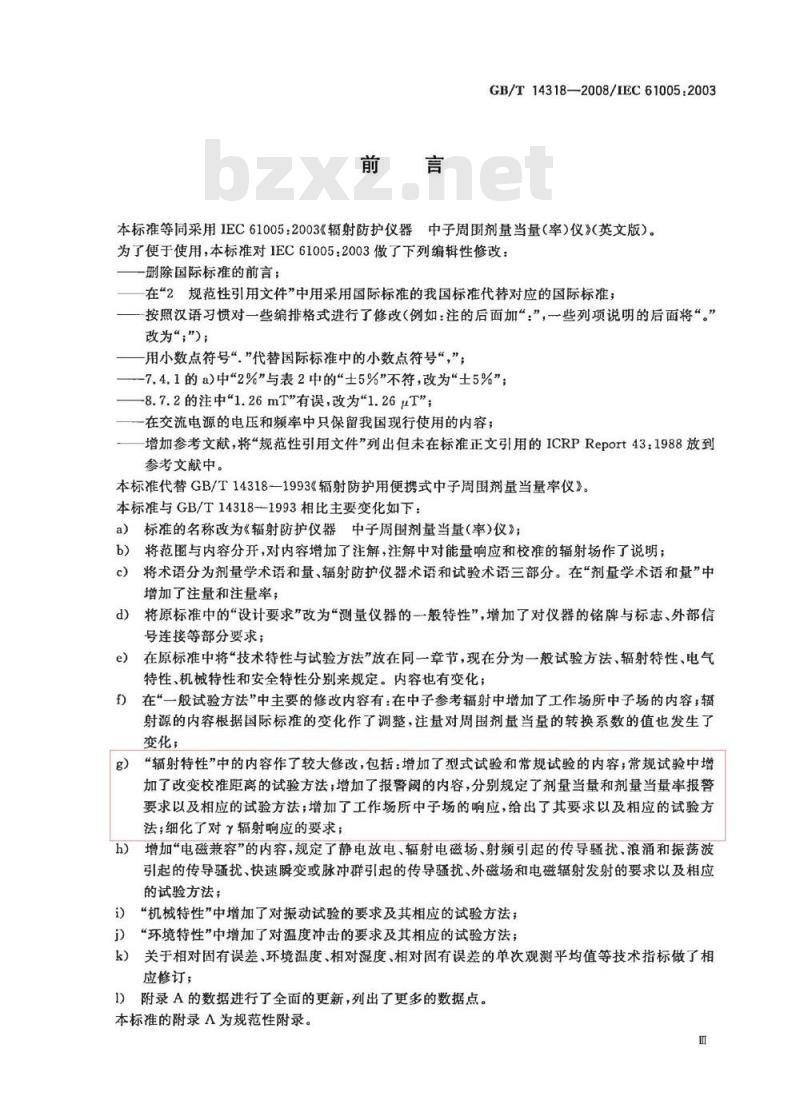

GB/T14318—2008/IEC61005:2003本标准等同采用IEC61005：2003《辐射防护仪器中子周围剂量当量（率）仪》（英文版）。为了便于使用，本标准对IEC61005：2003做了下列编辑性修改：一删除国际标准的前言；
在“2规范性引用文件”中用采用国际标准的我国标准代替对应的国际标准；按照汉语习惯对一些编排格式进行了修改（例如：注的后面加“：”，一些列项说明的后面将“。改为“，”）；
用小数点符号“.\代替国际标准中的小数点符号“”；一7.4.1的a)中“2%”与表2中的“士5%”不符，改为“士5%”；—8.7.2的注中1.26mT”有误，改为“1.26μT”；一在交流电源的电压和频率中只保留我国现行使用的内容：增加参考文献，将“规范性引用文件”列出但未在标准正文引用的ICRPReport43：1988放到参考文献中。
本标准代替GB/T14318—1993《辐射防护用便携式中子周围剂量当量率仪》。本标准与GB/T14318-1993相比主要变化如下：a）标准的名称改为《辐射防护仪器中子周围剂量当量（率)仪》；b）将范围与内容分开，对内容增加了注解，注解中对能量响应和校准的辐射场作了说明；将术语分为剂量学术语和量、辐射防护仪器术语和试验术语三部分。在“剂量学术语和量”中c
增加了注量和注量率；
d）将原标准中的“设计要求”改为“测量仪器的一般特性”，增加了对仪器的铭牌与标志、外部信号连接等部分要求；
在原标准中将“技术特性与试验方法”放在同一章节，现在分为一般试验方法，辐射特性、电气e)
特性、机械特性和安全特性分别来规定。内容也有变化；f
在“一般试验方法”中主要的修改内容有：在中子参考辐射中增加了工作场所中子场的内容，辐射源的内容根据国际标准的变化作了调整，注量对周围剂量当量的转换系数的值也发生了变化；
g）“辐射特性”中的内容作了较大修改，包括：增加了型式试验和常规试验的内容；常规试验中增加了改变校准距离的试验方法；增加了报警阅的内容，分别规定了剂量当量和剂量当量率报警要求以及相应的试验方法；增加了工作场所中子场的响应，给出了其要求以及相应的试验方法：细化了对辐射响应的要求
h）增加“电磁兼容”的内容，规定了静电放电、辐射电磁场、射频引起的传导扰、浪涌和振荡波引起的传导骚扰、快速瞬变或脉冲群引起的传导骚扰、外磁场和电磁辐射发射的要求以及相应的试验方法；
i）“机械特性”中增加了对振动试验的要求及其相应的试验方法；i)“环境特性”中增加了对温度冲击的要求及其相应的试验方法；k）关于相对固有误差、环境温度、相对湿度、相对固有误差的单次观测平均值等技术指标做了相应修订；
1）附录A的数据进行了全面的更新，列出了更多的数据点。本标准的附录A为规范性附录。
GB/T14318—2008/IEC61005:2003本标准由中国核工业集团公司提出。本标准由全国核仪器仪表标准化技术委员会归口。本标准起草单位：中国原子能科学研究院、深圳市计量质量检测研究院。本标准主要起草人：刘毅娜、李名兆、周迎春、容超凡。本标准于1993年4月首次发布。
1范围
辐射防护仪器
GB/T14318--2008/IEC61005:2003中子周围剂量当量（率）仪
本标准适用于测量能量为16MeV以下中子辐射产生的周围剂量当量（率）的仪器，其至少包括：a）探测装置，例如由热中子探测器与探测器周围的慢化和吸收介质组成的装置：b）带有显示测量结果的测量装置，它可以与探测装置形成一一体，也可以是采用电缆连接的分立装置。
下面给出了对上述装置的要求。对有特殊用途的装置，而下文的要求有些不是必需时，允许制造厂和用户协商规定适用于这些装置的特殊要求，但是确定装置性能的方法应遵守本标准。本标准未规定在脉冲辐射场中装置的性能试验方法，因此不能确定满足本标准设计的装置是否适用于脉冲辐射场。
本标准规定了中子周围剂量当量（率）仪的性能要求和为了确定其性能满足本标准要求的试验方法。本标准也规定了中子周围剂量当量（率)仪的一般特性、一般试验方法、辐射特性、电气特性、机械特性、安全特性和环境特性，并给出了检验合格证书的要求，还规定了对具有报警功能的中子周围剂量当量（率）仪的要求和试验方法。注：中子周围剂量当量（率）仪的周围剂量当量响应与能盘有关，可能与一致性要求有较大偏离。但是，对于工作场所的实际能谱，不同能量范围的偏离可能倾向于相互抵消，因此对实际中子场的响应往往接近于一致。ISC12789规定了一系列适用于这类仪器试验的宽能谱中子源。也规定了可以由制造厂和用户之间协商确定对已知能谱的工作场所的试验，
对一个以上探测器组成的非常规的剂量当量率仪，根据单能中子来评价这类仪器并不合适，对这类仪器也可以按上述方法考虑，
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4960.6核科学技术术语核仪器仪表GB/T8897.1—2003原电池第1部分：总则（IEC60086-1：2000，IDT）GB/T12162.12000用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性和产生方法（idtISO4037-1：1996）GB/T12162.22004用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐射第2部分：辐射防护用的能量范围为8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定(ISO4037-2.1997,IDT)
GB/T12162.32004用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐射第3部分：场所剂量仪和个人剂量计的校准及其能量响应和角响应的测定（ISO4037-3：1999，IDT）GB/T14055-1993校准辐射防护用的中子测量仪表并确定其能量响应的中子参考辐射(eqvISO8529.1989）
GB/T16511-1996电气和电子测量设备随机文件（idtIEC61187：1993）GB/T17626.22006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-22001，IDT）1
GB/T14318—2008/IEC61005:2003GB/T17626.3—2006
3.2002,IDT)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5—1998
GB/T17626.6—1998
61000-4-6：1996)
GB/T17626.8—2006
GB/T17626.12—1998
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
电磁兼容
试验和测量技术
电快速瞬变脉冲群抗扰度试验（idtIEC试验和测量技术
浪通（冲击）抗扰度试验（idtIEC61000-4-5：射频场感应的传导骚扰抗扰度试验（idtIEC试验和测量技术
电磁兼容
电磁兼容
试验和测量技术工频磁场抗扰度试验（1EC61000-4-8：2001，试验和测量技术振荡波抗扰度试验（idtIEC61000-4-12：电磁兼容
EJ/T1204.1电离辐射测量探测限和判断阅的确定第1部分：忽略样品处理影响的计数测量(ISO11929-1:2000.IDT
ISO12789：2000中子参考辐射模拟工作场所中子场的特性和产生方法ICRU51号报告：1993辐射防护剂量学的量和单位ICRU57号报告：1998用于外照射辐射防护的转换系数ICRP74号报告：1996用于外照射辐射防护的转换系数，（ICRP年报26卷，2/4）3术语和定义
3.1总则
GB/T4960.6中给出了有关辐射量、剂量学、电离辐射探测与测量以及核仪器的通用术语。本标准采用下列术语。
3.2剂量学术语和量
下列剂量学术语和量适用于本标准。注：本标准所采用的射单位制是SI单位制，采用的倍数单位和分数单位也和SI单位制一致。使用的专用辅射防护量和单位也与ICRU51：1993和GB/T14055--1993一致。此外，时间还使用小时（h）和分（min）作为单位。
注量fluence
dN与da的商（单位为m-）,其中dN是人射到截面积为da的球体中的粒子数：pmdn
注量率fluence rate
通量密度fluxdensity
d@与dt的商（单位为m-2.s-1)，其中dΦ是在时间间隔dt内粒子注量的增量：-
周围剂量当量ambientdoseequivalent辐射场中某点的周围剂量当量H\（10）是相应的齐向扩展辐射场在ICRU球体内、与齐向场方向相反的半径上、深度为10mm处产生的剂量当量（ICRP74：1996，ICRU57：1998）。注：具有各向同性响应的仪器在辐射场中测量H（10）时，辑射场应在整个仪器的尺度范围内保持均勾。2
周围剂量当量率ambientdoseequivalentrateGB/T14318--2008/IEC610052003dH（10)与dt的商，其中dH\（10)是剂量当量在时间间隔dt内的增量：H'(10)=
dH(10)
注：剂量当量率的单位是希沃特(Sv)或它的倍数或分数与适当的时间单位的商(Sv·s-1、mSv·h-1等)。3.2.5
注量对周围剂益当量的转换系数fluence-to-ambientdoseequivalentconversioncoefficient周围剂量当量H\（10)与注量Φ之比。注：附录A给出了本标准中采用的转换系数，它引自ICRU57:1998。3.3辐射防护仪器术语
中子周围剂量当量（率）仪neutronambientdoseequivalent（rate）meter用于测量和评价中子辐射产生的中子周围剂量当量率的仪器。它包括一个或多个辐射探测器和有关部件或基本功能单元。
注：仪器可以是移动式或便携式。仪器在常规使用时，描射探测器和相关部件也可以安装在固定的地方。3.3.2
仪器参考点referencepointofanassembly仪器上用于将其定位于试验点的实际或假设的标志。该标志通常是探测器的几何中心或有效中心。
试验点pointof test
辐射场中周围剂量当量（率)约定真值已知的一点。对所有辐射场中的试验，仪器参考点都应按照制造厂规定的取向放在试验点上。但仪器指示值随入射角变化的试验除外。3.3.4
参考取向referenceorientation在校准中仪器相对于辐射入射方向的取向。3.3.5
高calibrationdistance
校准距离
仪器参考点到校准源中心的距离。3.3.6
周围剂量当量（率）约定真值
conventional true value of ambient dose equivalent(rate)用于校准仪器的周围剂量当量（率)真值H：（10)的最佳估计值，此值的大小及其不确定度由初级标准或次级标准确定，或由经过次级标准或初级标准校准过的参考仪器来确定。注：中子辐射的初级标准或次级标准通常用注盘（率）表示。用附录A中给出的注量对周围剂量当量的转换系数将中子注盘(率)转换为周围剂量当量(率)的约定真值。3.3.7
周围剂量当量率的指示值indicatedambientdoseequivalentrate在试验条件下，测量仪器指示的周围剂量当量率值H（10）。3.3.8
周围剂量当量响应
ambient dose equivalent response周围剂量当量（率）的指示值H：（10)与周围剂量当量（率）的约定真值H（10)之比：H'(10)
H:(10)
GB/T14318—2008/1EC61005:20033.3.9
指示值误差errorofanindication在试验点处，周围剂量当量(率)H：（10)的指示值与周围剂量当量(率)的约定真值H：（10)之差。3.3.10
指示值相对误差
relativeerrorofanindication
指示值误差与约定真值H：（10)之比：I=H (10)-H (10)
相对固有误差relativeintrinsicerror在规定的参考条件下，受到规定的参考辐射照射时，仪器指示值的相对误差。3.3.12
变异系数coefficientof variation一组n个指示值H，的实验标准偏差s与其算术平均值H.之比。变异系数由下式给出：1.(H,-H)
有效测量范围effectiverangeofmeasurement周围剂量当量（率）仪的性能满足本标准要求的周围剂量当量（率）值范围。3.3.14
标称使用范围nominal rangeof use当剂量当量（率）仪在规定的变化限值内工作时，影响量或仪器参数值的范围。其限值是最大和最小额定值。
最小标称使用范围minimumnominalrangeofuse为满足本标准，当剂量当量(率)仪在规定的变化限值内工作时，影响量或仪器参数值的最小范围。3.4试验术语
质量鉴定试验qualificationtests为了验证仪器设计是否满足技术要求所进行的试验。质量鉴定试验分为型式试验和常规试验。3.4.2
型式试验typetests
在产品有代表性的一个或多个样本上进行的符合性试验。3.4.3
常规试验routinetests
在制造过程中或完工后对每台仪器所进行的试验，以确定其是否符合某种准则。3.4.4
验收试验acceptancetests
为了向客户证明仪器满足其说明书规定要求的合同试验。3.4.5
补充试验supplementarytests
为了提供剂量当量(率)仪某些特性的补充信息的试验。4
测量仪器的一般特性
仪器的标识
GB/T14318--2008/IEC61005:2003测量中子周围剂量当量（率）的仪器应使用专门的标识注明其用途。用于校准和试验目的的参考点应在仪器的外部标出和（或）在文件中明确说明。4.2仪器的指示值
仪器的指示值应使用周围剂量当量（率）的单位表示，如mSv（mSv·h-1）。指示值可以是模拟显示或数字显示。建议仪器的指示值可远距离读出。4.3外部信号连接
建议提供可供远距离读出的外部连接设备（例如与外部计数器或积分器、记录仪或二次数字显示连接的设备），并且应有适当的标志。根据仪器的情况，建议使用下列输人和输出连接：·用于电气试验的前置放大器的输入端；·放大器的输出端；
甄别器的输出端。
如果仪器具有数据处理器和存储器，建议应有与外部数据设备连接的输出接口，如串行数据接口。4.4有效测量范围
有效测量范围应至少覆盖周围剂量当量率的四个量级，通常为1μSv·h-1～10mSv·h-1。如果用户要求测量100mSv·h-1等较高的周围剂量当量率时，由用户与制造厂协商。有效测量范围应满足下列要求：a）对模拟显示（线性显示或对数显示）的仪器，在每一量程上，不小于满刻度的10%～100%b）对数字显示的仪器，在每个量程上，不小于第二个最小有效数字位的第一个非零指示值到最大指示值（如：显示的最大指示值为99.9，有效测量范围应从1.0μSv·h-1~9.99mSv·h-1）。数字显示的仪器建议配备积分设备来测量较低的周围剂量当量率。如果配备有积分设备，用户应能选择不小于1min倍数的积分时间。注：积分时间是指设备记录在该时间内的脉冲数和根据脉冲数计算指示值的时间。5一般试验方法
5.1试验要求
除了6.1.2.2规定的常规试验之外，以下条款中列举的所有试验都是型式试验（见3.4）。此外，由制造厂与用户之间协商确定的有些试验可作为验收试验。表1规定了标准试验条件。
本标准规定的试验可根据其是在标准试验条件或是在其他条件下进行来分类。对于在标准试验条件下进行的试验应说明试验时的温度、气压和相对湿度值，并进行适当的修正以便给出参考条件下的响应值。
5.2标准试验条件下进行的试验
表2给出了在标准试验条件下进行的试验，它包括试验中的每一特性及其要求和相应的试验方法的条款号。
5.3随影响量变化进行的试验
这些试验是用来确定影响量变化的影响。表3给出了每个影响量的变化范围以及由这些变化所引起的仪器指示值变化的限值。表3中给出的影响量的变化范围规定了仪器的标称工作范围，制造厂应说明在此范围内仪器指示值的变化限值，并且这些限值在任何情况下都不能超过表3的规定。为了检验列于表3中任一影响量变化的影响，其他所有影响量应保持在表1给出的标准试验条件的限值之内，除非在有关的试验方法中另有说明。5
GB/T14318—2008/IEC61005:20035.4统计涨落
对任何使用辐射的试验，如果单独由辐射的随机性引起的指示值的统计涨落在试验中占有显著的份额，那么就应取足够多的读数，以保证有足够的精密度去估计这些读数的平均值，用于证明试验的符合程度。推荐使用EJ/T1204.1。相邻两次读数之间的时间间隔应足够长，以保证这些读数统计学的独立性。5.5中子参考辐射
5.5.1辐射源
中子参考辐射源应是41Am-Be放射性核素中子源、252Cf自发裂变中子源或加速器中子源中的种。对热中子和超热中子参考辐射场，可以使用具有适当慢化体的加速器中子源或反应堆中子束。辐射源的特性、结构和使用条件应符合GB/T14055—1993中的规定。上述中子源产生的周围剂量当量率的约定真值可以由源的谱注量率分布和注量对周围剂量当量的转换系数（见表A.1)得到。附录A中表A.2给出了三种中子源的转换系数。制造厂应说明所使用的转换系数（见12.1)。
应已知中子源发射光子的周围剂量当量率。5.5.2工作场所中子场
工作场所中子场可以是：
a）IS012789：2000中规定的模拟场；b）其他工作环境辐射场，该辐射场可进行谱计算和（或）其量值可溯源到初级标准实验室或被初级标准实验室认可。
中子场的特性、产生方法和使用条件应与ISO12789：2000中推荐的一致。在这些场中，测量点的周围剂量当量率的约定真值可以从谱注量分布和注量对周围剂量当量的转换系数得到（见表A.1)。
注：待测量的中子场可能与参考辐射场差别很大。为了提高对这种中子场测量的准确度，可以用修正因子来修正仪器的读数。修正因子可以从仪器的注量响应、注量对周围剂量当量的转换系数和校准与测量场的谱注量计算得到。
6辐射特性
6.1周围剂量当量率指示值的相对固有误差6.1.1要求
在标准试验条件下，仪器在试验点上的相对固有误差不应超过参考辐射周围剂量当量率约定真值的士20%。
6.1.2试验
6.1.2.1型式试验
对于线性刻度的仪器，型式试验应在仪器的所有量程上测量相对固有误差。每个量程上至少选取三个测量点，它们应大约在每个量程满刻度的30%、60%和90%处。对于对数刻度或数字显示的仪器，型式试验应在剂量当量率中的每个十进位位中至少选取三个测量点，它们应大约在每个十进位位的20%、40%和80%处。对每个系列的仪器，应至少选择其中一台进行型式试验。
6.1.2.2常规试验
对于线性刻度的仪器，常规试验应在仪器的所有量程测量相对固有误差。每个量程上至少选取一个测量点，该点应在每个量程满刻度的50%～75%之间。对于对数刻度或数字显示的仪器，常规试验应在剂量当量率的每个十进位位中取一个值进行。对每个系列的仪器，应对每一台仪器进行常规试验。6
