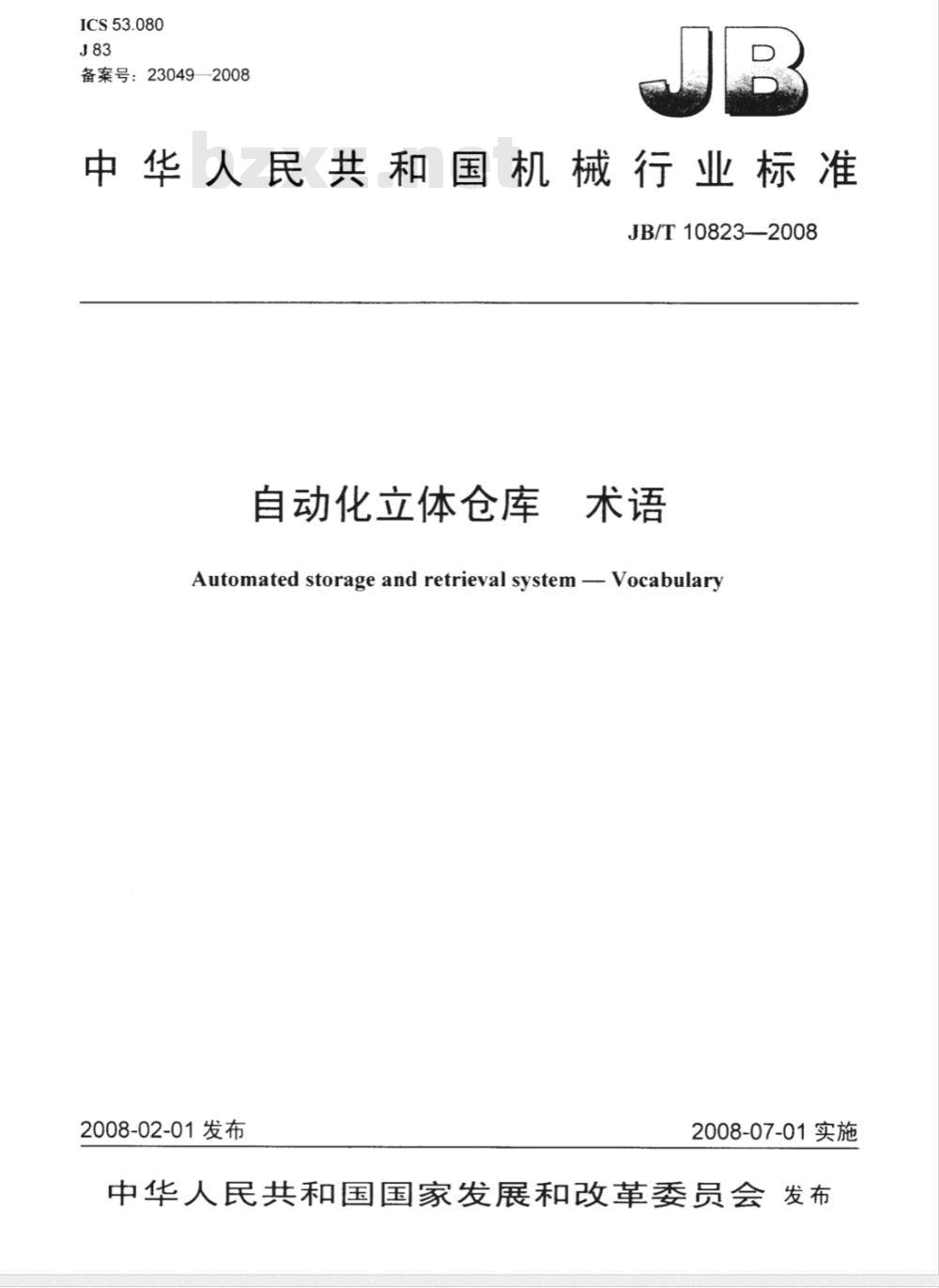

【机械行业标准(JB)】 自动化立体仓库 术语

ICS53.080
备案号：23049—2008
中华人民共和国机械行业标准　JB/T10823—2008
自动化立体仓库
Automated storage and retrieval system - Vocabulary2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

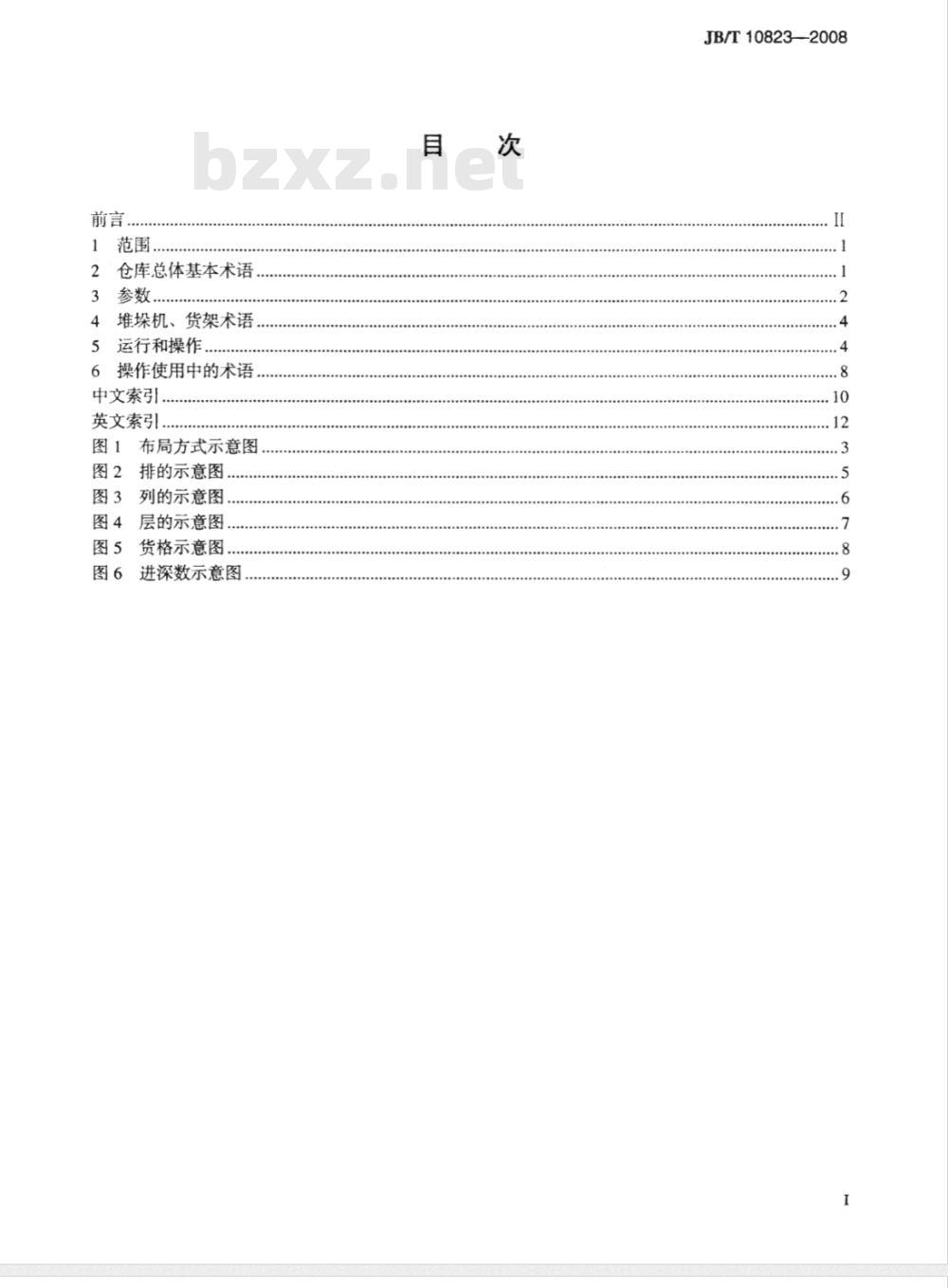

1范围
2仓库总体基本术语
参数，
4堆垛机、货架术语
5运行和操作，
6操作使用中的术语
中文索引，
英文索引.
布局方式示意图
排的示意图
列的示意图
层的示意图
货格示意图..
进深数示意图
JB/T10823-2008
JB/T10823—2008

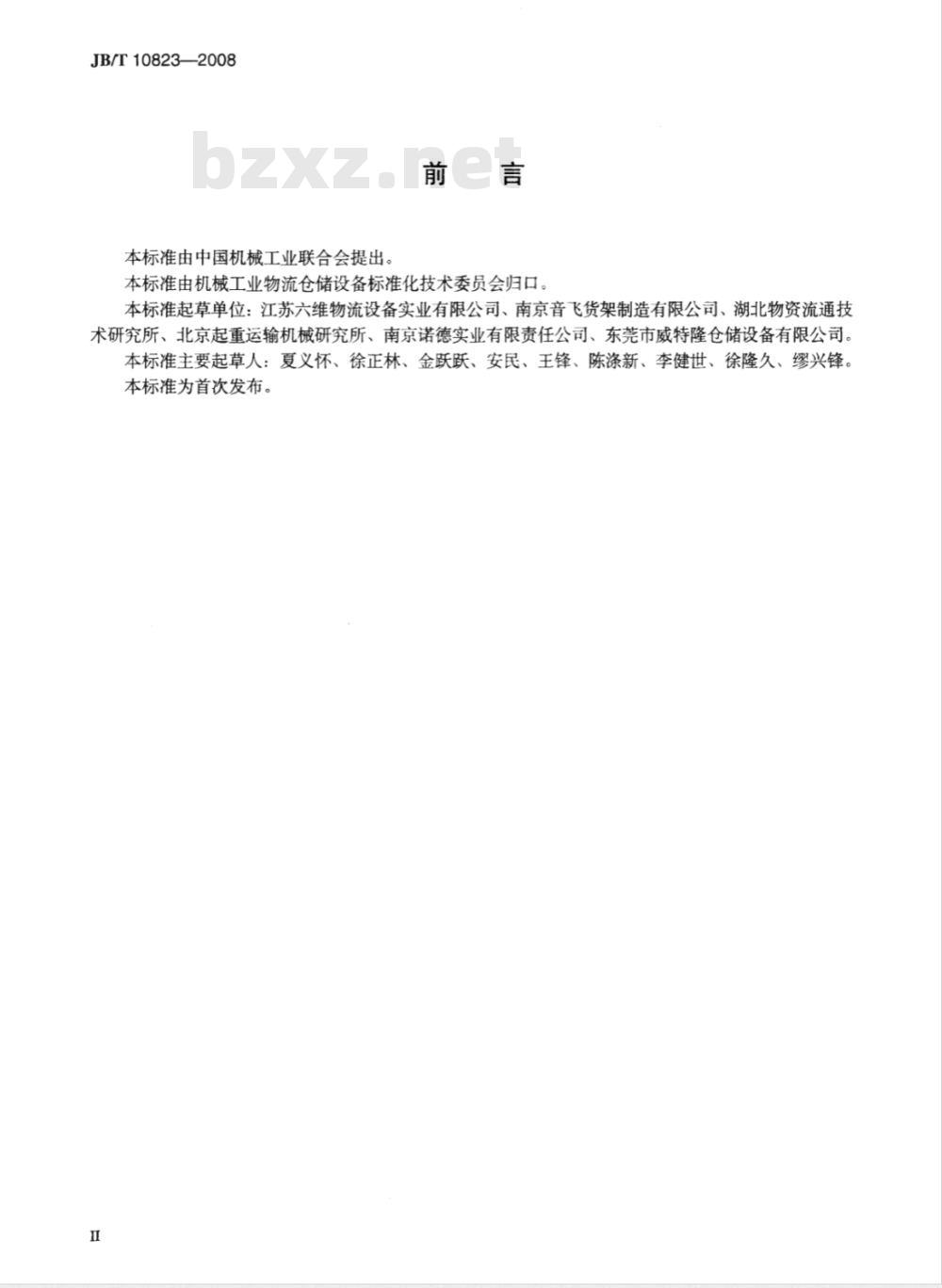

本标准由中国机械工业联合会提出，前言
本标准由机械工业物流仓储设备标准化技术委员会归口。本标准起草单位：江苏六维物流设备实业有限公司、南京音飞货架制造有限公司、湖北物资流通技术研究所、北京起重运输机械研究所、南京诺德实业有限责任公司、东莞市威特隆仓储设备有限公司，本标准主要起草人：夏义怀、徐正林、金跃跃、安民、王锋、陈涤新、李健世、徐隆久、缪兴锋。本标准为首次发布。

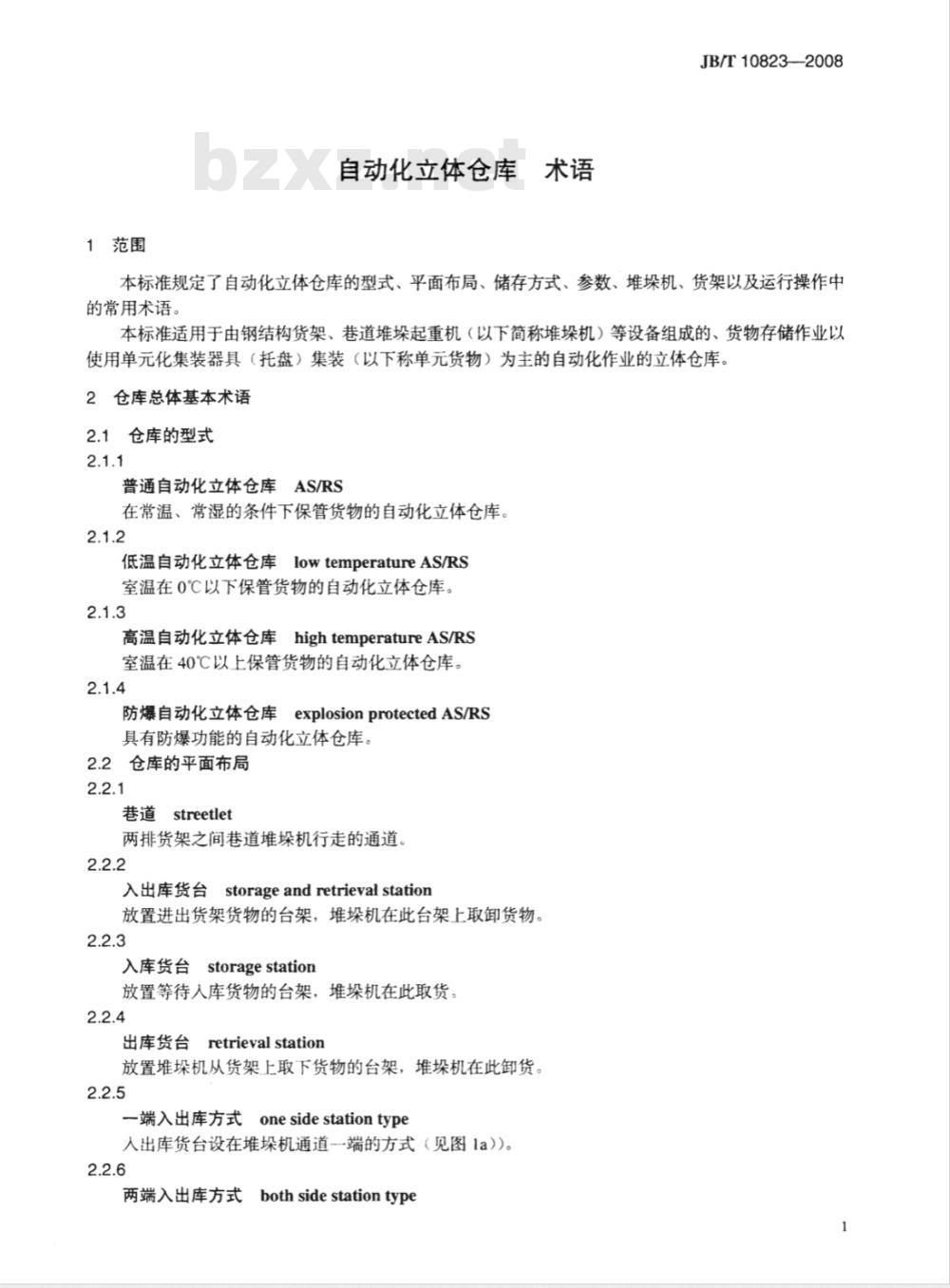

1范围
自动化立体仓库术语
JB/T10823--2008
本标准规定了自动化立体仓库的型式、平面布局、储存方式、参数、堆垛机、货架以及运行操作中的常用术语。
本标准适用于由钢结构货架、巷道堆垛起重机（以下简称堆垛机）等设备组成的、货物存储作业以使用单元化集装器具（托盘）集装（以下称单元货物）为主的自动化作业的立体仓库。2仓库总体基本术语
2.1仓库的型式
普通自动化立体仓库AS/RS
在常温、常湿的条件下保管货物的自动化立体仓库。2.1.2
低温自动化立体仓库lowtemperatureAS/Rs室温在0℃以下保管货物的自动化立体仓库。2.1.3
高温自动化立体仓库hightemperatureAS/RS室温在40℃以上保管货物的自动化立体仓库。2.1.4
防爆自动化立体仓库explosionprotectedAS/RS具有防爆功能的自动化立体仓库。2.2仓库的平面布局
streetlet
两排货架之间巷道堆垛机行走的通道2.2.2
入出库货台
storageandretrievalstation
放置进出货架货物的台架，堆垛机在此台架上取卸货物2.2.3
入库货台
台storagestation
放置等待人库货物的台架，堆垛机在此取货。2.2.4
retrievalstation
出库货台
放置堆垛机从货架上取下货物的台架，堆垛机在此卸货。2.2.5
tonesidestationtype
一端入出库方式
人出库货台设在堆垛机通道一端的方式（见图1a）)。2.2.6
两端入出库方式bothsidestationtypeJB/T10823--2008

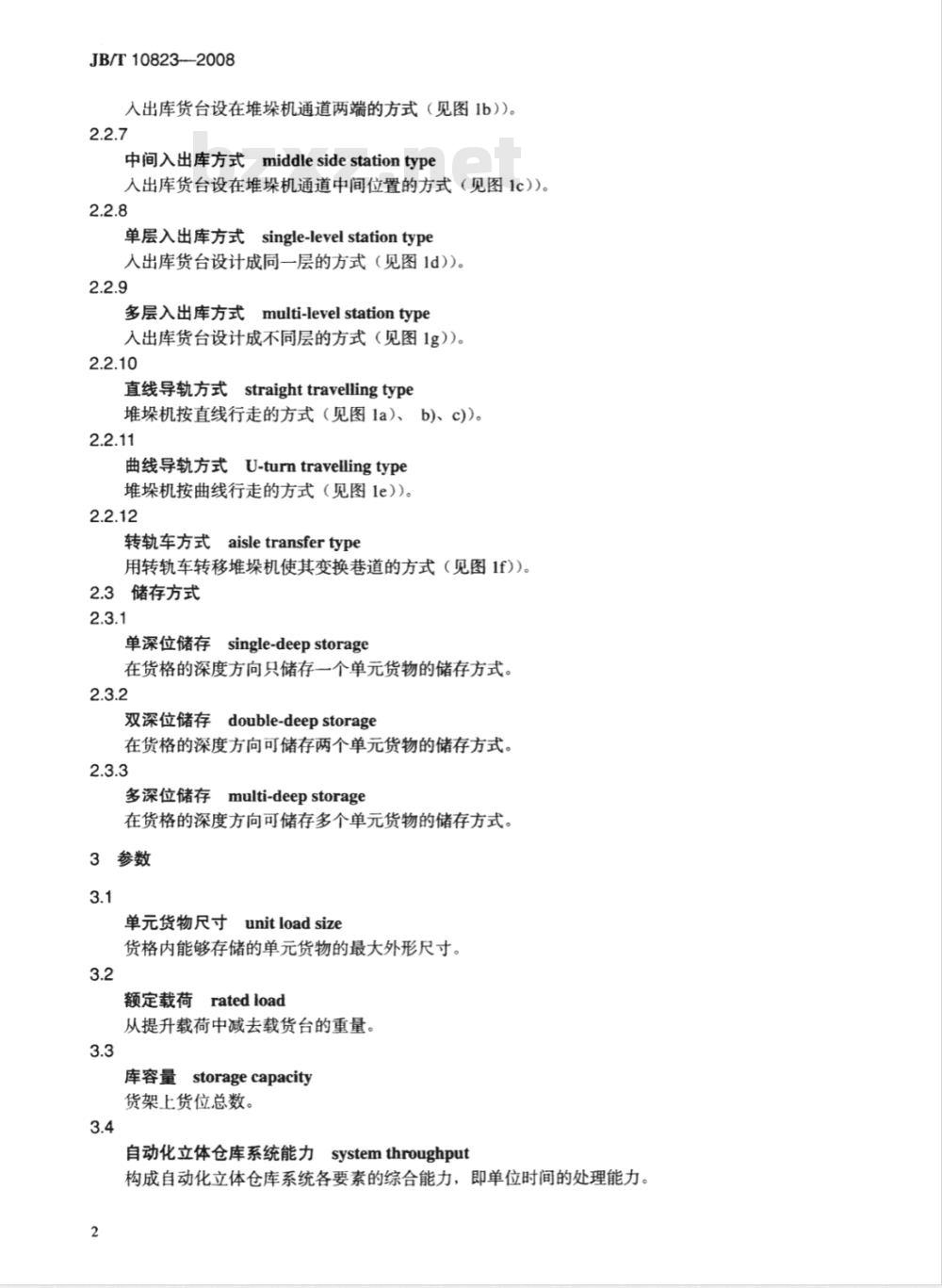

入出库货台设在堆垛机通道两端的方式（见图1b））。2.2.7
中间入出库方式middlesidestationtype人出库货台设在堆垛机通道中间位置的方式（见图1c））。2.2.8
单层入出库方式single-levelstationtype人出库货台设计成同一层的方式（见图1d））。2.2.9
多层入出库方式multi-levelstationtype入出库货台设计成不同层的方式（见图1g))。2.2.10
straighttravellingtype
直线导轨方式
堆垛机按直线行走的方式（见图1a)、b)、c))。2.2.11
曲线导轨方式U-turntravellingtype堆垛机按曲线行走的方式（见图le））。2.2.12
转轨车方式aisletransfertype
用转轨车转移堆垛机使其变换巷道的方式（见图1f)）。2.3储存方式
单深位储存single-deepstorage在货格的深度方向只储存一个单元货物的储存方式2.3.2
double-deepstorage
双深位储存
在货格的深度方向可储存两个单元货物的储存方式。2.3.3
multi-deepstorage
多深位储存
在货格的深度方向可储存多个单元货物的储存方式。3参数
单元货物尺寸unitloadsize
货格内能够存储的单元货物的最大外形尺寸。3.2
额定载荷
斤ratedload
从提升载荷中减去载货台的重量。3.3
库容量storagecapacity
货架上货位总数。
自动化立体仓库系统能力systemthroughput构成自动化立体仓库系统各要素的综合能力，即单位时间的处理能力。2
入出库货台
a)一端入出库方式
入出库货台
入出库货台
b)两端入出库方式
卤口区区
入出库货合
c)中间入出库方式
入出库货台
d)单层入出库方式
入出库货台
布局方式示意图
JB/T10823—2008
e)曲线导轨方式
转轨车
f)转轨车方式
g)多层入出库方式
JB/T10823—-2008
4堆垛机、货架术语
堆垛机S/Rmachine（storageandretrievalmachine）在货物的储存位置和入出库货台之间搬运货物的起重机的总称，4.2
货架rack
用立柱、隔板和横梁等组成的立体存储货物的设施。4.3
货位location
货架上存储一个单元货物的单位空间。4.4
排row
垂直于堆垛机行走方向货位数的单位（见图2）。4.5
列baywwW.bzxz.Net
平行于堆垛机行走方向货位数的单位（见图3）。4.6
层level
货架高度方向货位数的单位（见图4）。4.7
货格cell
由相邻两个立柱片和上下托梁或横梁围成的存储货物的单位空间（见图5）。4.8
进深数numberof loacationfordeep在一货格内沿堆垛机货叉伸缩方向的货位数（见图6）。5运行和操作
在线方式on-linemodeoperation由仓库管理计算机对信息处理与堆垛机等设备的控制进行实时处理的运行方式，5.2
离线方式off-linemodeoperation由仓库管理计算机对信息处理与堆垛机等设备进行非实时处理的运行方式。5.3
正常运行normaloperation
设备正常进行仓库作业的状态。5.4
maintenceoperation
非正常运行
进行检修、调试等非正常人、出库的运行状态，5.5
自动运行automaticoperation
由计算机控制，自动进行入、出库作业的运行方式。4
进深存放一个单元货物的情况
进深存放几个单元货物的情况
图2排的示意图
JB/T10823—2008
JB/T10823—2008
货格存放··个单元货物的情况1列
一货格存放儿个单元货物的情况图3列的示意图
区区区区区
·个货格存放一个单元货物的情况·个货格存放儿个单元货物的情况图4层的示意图
JB/T10823—2008
JB/T10823—2008
区区区区区区区
个货格存放一个单元货物的情况-个货格存放几个单元货物的情况图5货格示意图
远程控制remoteoperation
操作者远距离操作的自动运行方式。5.7
手动操作manualoperation
由人工直接操纵的运行方式。
6操作使用中的术语
先入先出firstinfirstout
先人库的货物先出库。
