管缆防护导套
Shield conduitforpipes and cables2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前，
规范性乳文件

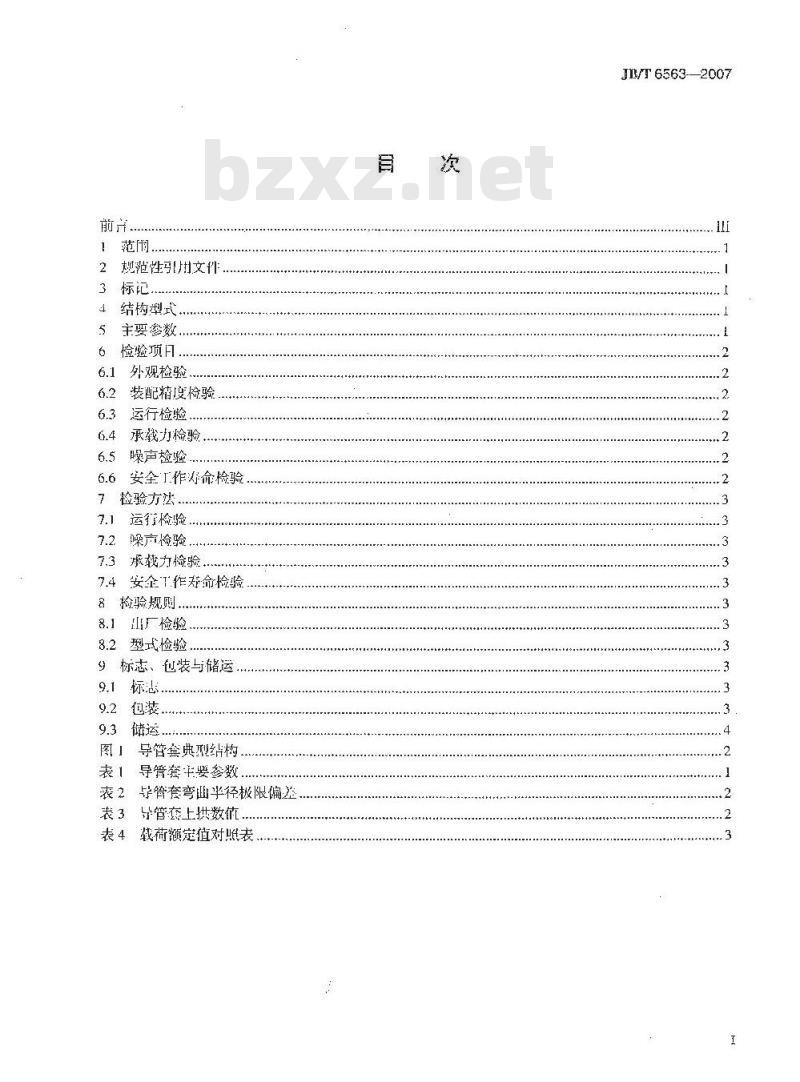

结构型式
主要参数，
检验项日.
外观检验
装配精度检验
运行检验
承载力检验，
噪声检验
安全工作寿命检验.
检验方法
运行检验。
噪市检验
戚力检验
安企工作寿命检验
检验规则
山厂检验、
型式检验
标志、他装与储运
储运…
图」导管套典型结构
表1导管套主要参数.
表2卡管套弯半径极限偏差
表3导管套上拱数值。
表4载荷额定值对照表
JI/T 6563-2007

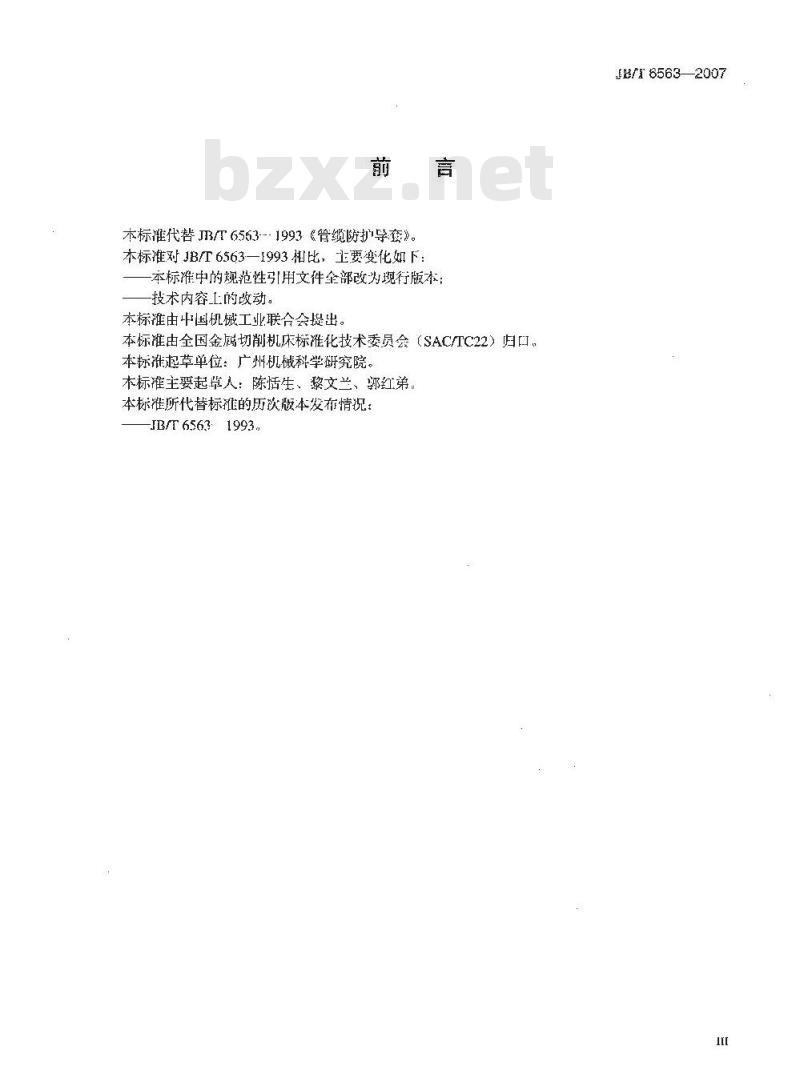

本标准代替JB/T6563-1993《管缆防护导套》。本标准对JB/T6563—1993相比，主要变化如下：本标准中的规范性引用文件全部改为现行版本：技术内容工的改动。
本标准由中国机械工业联合会提出。本标准由全国金厨切削机床标准化技术委员会（SAC/TC22）归口。本标准起草单位：广州机械科学研究院。本标准主要起草人：陈恬生、黎文兰、郭红弟。本标准所代替标雅的历次版本发布情况：JB/T65631993.
J8/16563-2007

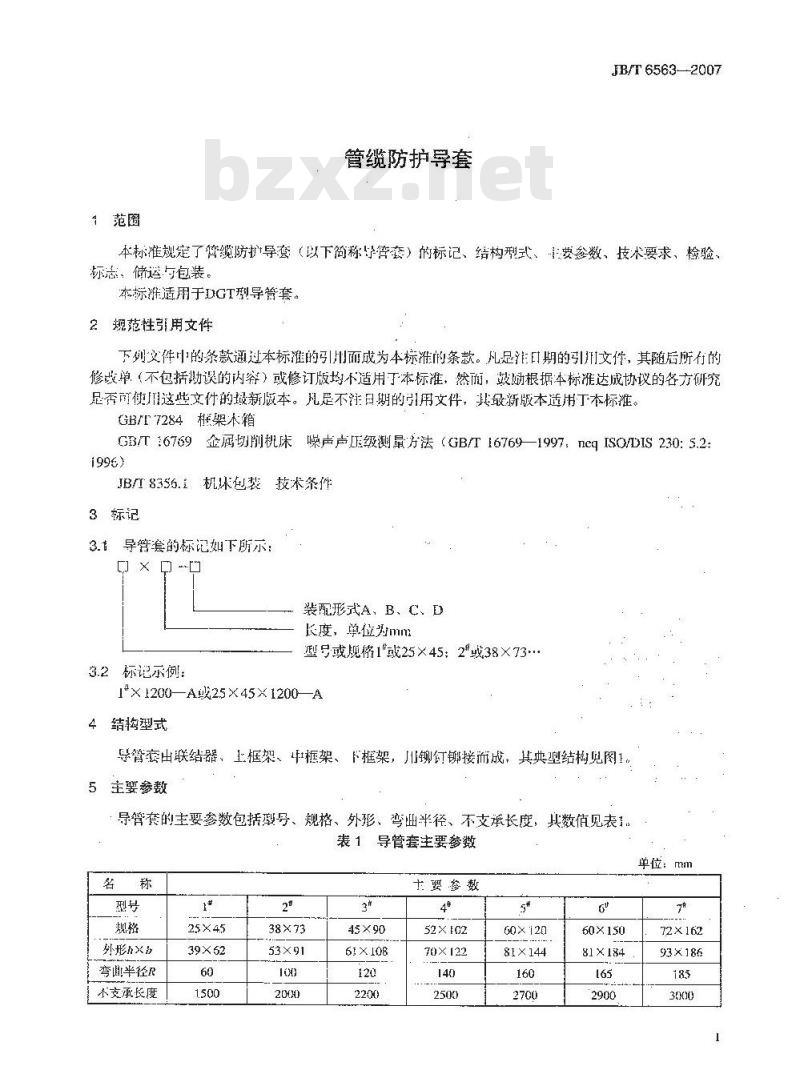

1范围
管缆防护导套
JB/T6563—2007
本标准规定了管缆防扩导套（以下简称管套）的标记、结构型式、要签数、技术要求、检验，标志，储运与包装。
本标推适用于DGT型导管套，
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本棕准的条款。凡足准日期的引开文件，其随后所行的修改单（不包括励误的内容）或修订版均不适用丁本标准，然面，鼓励根据本标准达成协议的各方研究足否可使川这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GB/F7284框架木箱
GB/T16769金属切削机床噪声声级测量方法（GB/T16769—1997negISO/DIS230:5.2：1996)免费标准下载网bzxz
JB/T83S6.1机述包装技术条件
3标记
3.导管套的标记如下所示：
装配形式A、B、C、D
长度，单位为mm
型号或规格1或25×45：2或38×733.2标记示例：
1*×1200—A或25×45×1200—A4结构型式
导營套出联结器、工框架、架、下框架，川铆钉铆接而成，其典型结构见图15主婴参数
导管套的主要参数包括型号、规格、外形、弯曲半径、不支承长度，其数值见表1。表1导管套主要参数
单位：mm
弯闻半径R
小支承长度
25×45
39×62
38×73
53×91
45×90
61X108
士要参数
52×102
70×122
G0×120
81×144
60×150
81×184
72×162
93x186
JB/T 65632007
检验项息
联带器
上据票
下辐架
中桩架

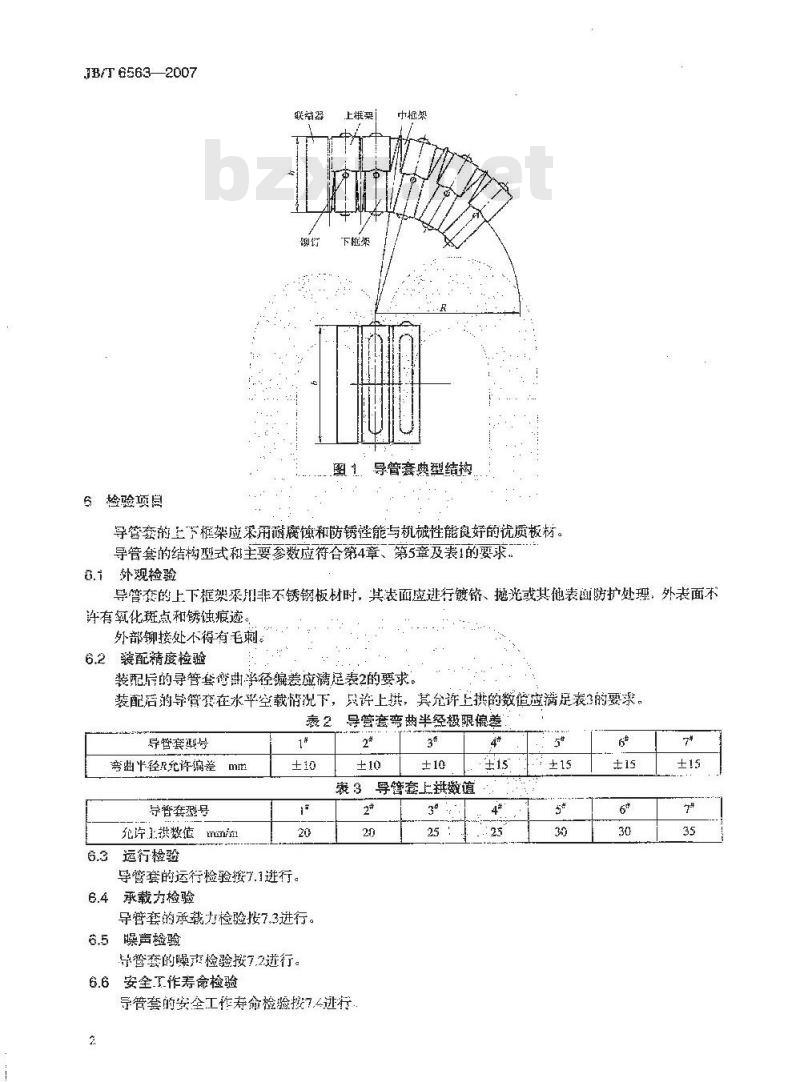

导管衰典型结构
导管套的上下框架应采用耐魔蚀和防镑性能与机械性能良好的优质板材导管套的结构型式和主要参数应符合第4章、第5章及表1的要求。0.1外观检验
导管套的上下架采川非不锈钢板材时，其表面应进行镀铬、抛光或其他表函防扩处理，外表面不许有氧化斑点和锈蚀痕迹。
外部铆接处不得有毛刺。
62装配精度检验
装配后的导管套曲径偏差应满足表2的要求装配后纳导管套在水平空载情况下，只许上烘，其允许上拱的数适应满足表3的要求。表2导管套弯费半经极限偏差
导禁套型号
变曲光径R充许偏差
导管套型号
充许拱数值m
6.3运行检验
导營套的运行检验按了.1进行。6.4
承载力检验
导营套的承载力检验接7.3进行。6.5
噪声检验
导管套的噪声检验按7.2进行。
6.6安全工作寿命检验
表3导管套上拱数值
导管套的安全工作寿命检验按74进行2
7检验方法
7.1运行检验
#B/F 6563-2007
将被试导管套安装在性能试验台1，按设定的1作行程600mm800mmm和导管套诈可的最大随行速度25m/min。使其连续往复运行720min.运行应平稳和不应发生卡滞、跳跃，扭曲、脱节、局部断裂。7.2噪声检验
在本底噪声不天」60B（A）的试验室内，将被试导管套安装在试验台上，并按设定行程60mm~800mm和依据北最人随行速度25m/min，使其衔复运行，测试其：1竹噪声，测点的选定，测试方法和测试数据的分析、修正，计算与处理方法等，均应按GB69购规定进行，导管套工作噪声应不大于68dB (A).
7.3承载力检验
将导管套正向水平政置在两入闻距为m的等高支承块，并在12闸距处悬挂础码，同时在同位置方用百分表测量导管套在受力时的弯由烧度，当挠度达到1/100间距即10mm时：法码的重量即为其导管套单位长度上所允许承受的贫荷。其额定值应符合表4的规定表4载荷额定值对照表
导管套型号
许叫负载Nm
了.4安全工作寿命检验
将被检导管套安装在带有自动计时、计数装置的多功能综合试验合上，按运行距离为1m和速度为18m/min，使其连续往复运行50万淡，用目测法观察遂行过程中导管套的结构变化利工作情况，每运行1万次记录-次。安全运行应不少50方次且不发生卡滞：脱节和扇部断裂，8检验规则
8.1出厂检验
8.1.1产品必须经生产厂检验部门检验合格后方可出厂，册应附有产品合格证8.12出检验的项用按6.1～6.3进行；8.2型式检验
8.2.1有下列情况之-，应进行型武检验a）新产品或老产品转广生产的试制定型鉴定b）正式生产后，如结构、材料、工艺有较大改变，可能影响落品性能时c）正常生产时，定期或积累一定产量后，应周期性进行一次检验d）产品长期停产后，恢复生产时；）[检验结果与上次型式捡验有较人差异时。8.2.2型式检验的资按6.1~6.6进行8.2.3式检验应在库存同批产品中任意抽样，抽样件数为批产数量的3%~5%，但不得少于二件。8.2.4经型式检验不合格的项口目，应在同批产品中加倍抽样复奢整爱不合格川，则判该批产品为不合格产品.
9标志、包装与储运
9.1标志
9.1.1山厂的导管套产品应附有铭牌或商标，且应固定在醒日而适当位置，学迹应清，字体应关观，端正，
9.1.2产品铭牌应包括产品型号、名称、生产厂名和生产口期等内容。9.2包装
JBTF65632007
导管套装箱前应先分别装人相应尺寸的塑料袋中，国规格或不同规格的导管套允许混装在同9.2.1
.包装箱内，单箱总重量500k以上的營套，应采用滑不式框架箱包装，50kg以下应采用滑本式普通及小小箱包装，包装箱的结构及技术条件应符台GB/T7284利B/T8356.1的规定。9.2.2：色装箱的外部尺寸和再应符合铁路运输部门的有关规定9.3储运
9.3.1导管套包装成箱后，应放置于通风干燥的环境下，堆放在露天时，应用防雨材料遮盖，以避免暴和雨凝
9.3.2包装箱在储运中允许重瓷堆码，但不得超过三层。中华人民共和国
机械行业标准
管缆防护导套
JI/T 6563---2007
机城工业山版社！版发行
北京市自万店天街22号
邮政编码：101037
210mm×297mm*0.5印张·13下字2008年3万第1版第1次印
是价：10.00元
15号: 15111·8809
网址：hup:/tmpbuok.tom
(010) 88379779
编部电话：
销中心话：
【010）88379693
正无防伪标均为盗版
版权专有
