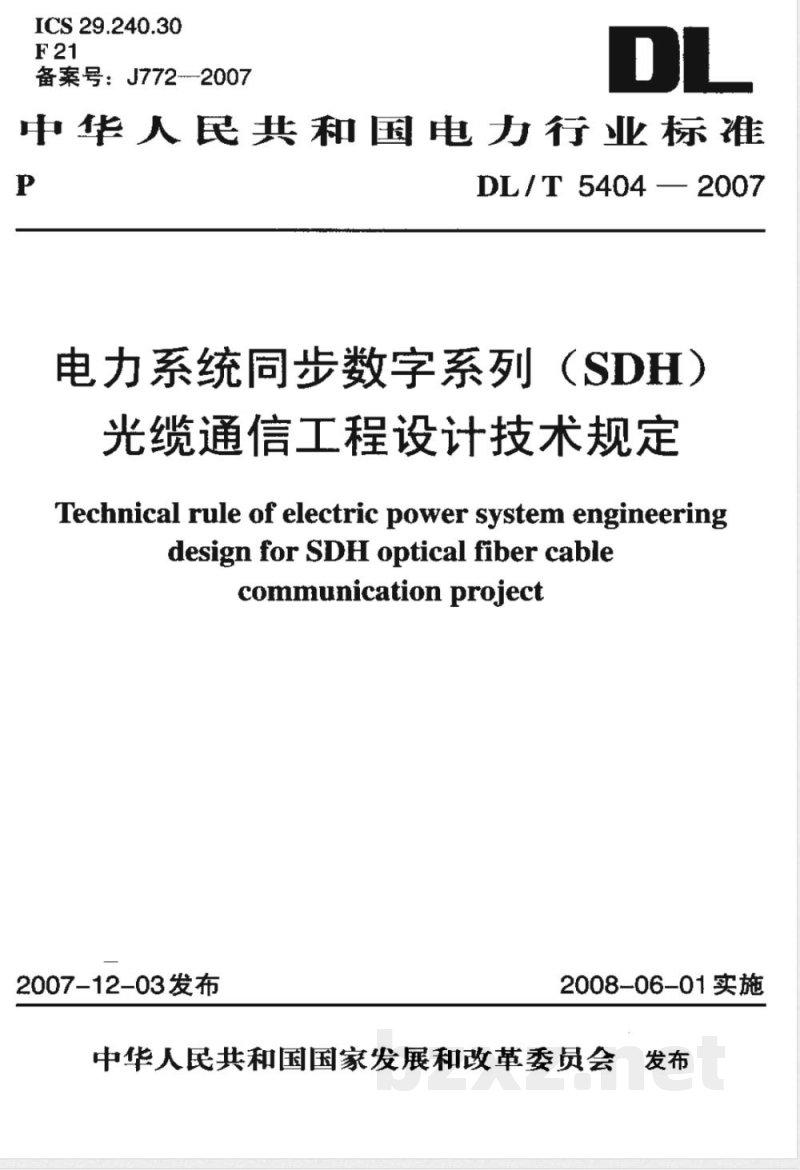

【电力行业标准(DL)】 电力系统同步数字系列(SDH)光缆通信工程设计技术规定

ICS 29.240.30
备案号：J7722007
中华人民共和国电力行业标准
DL/T 5404—2007
电力系统同步数学系列（SDH）
光缆通信工程设计技术规定
Technical rule of electric power system engineeringdesign for SDH optical fiber cablecommunication project
2007-12-03发布
2008-06-01实施
中华人民共和国国家发展和改革委员会　发布前言，
规范性引用文件
传输系统…
传输模型·

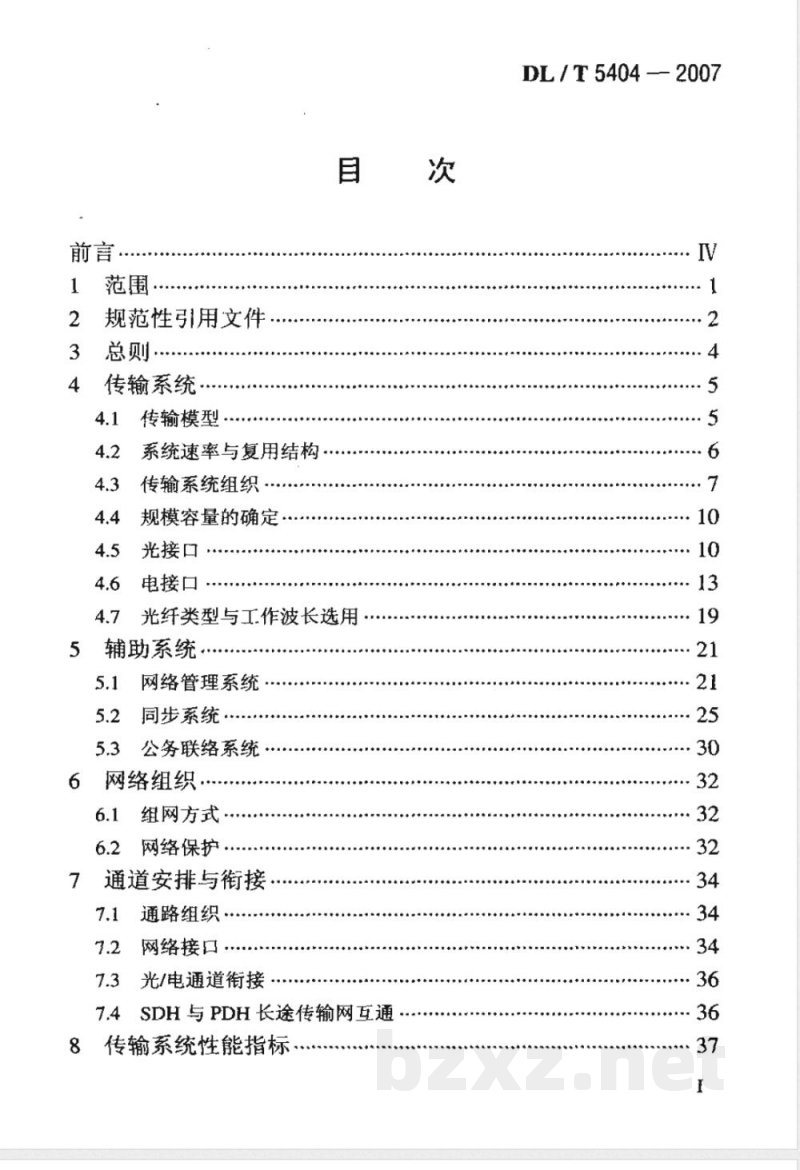

目藍次
系统速率与复用结构…
传输系统组织
规模容量的确定
光接口
电接口
光纤类型与工作波长选用
辅助系统：
网络管理系统…
同步系统：
公务联络系统
网络组织
组网方式……
网络保护。
通道安排与衔接
通路组织，
网络接口
光/电通道衔接
SDH与 PDH 长途传输网互通
传输系统性能指标
DL/T 5404--2007
DL / T 5404 -- 2007
误码性能
抖动性能
漂移性能
可用性目标
局站设置和土建、电气设计
站址选择原则
水、电、路、联络电话.
总平面布置·
机房建筑··
供电系统
防雷和接地，bZxz.net
设备布置和设备配置
设备布置…
设备配置·
布线要求与线缆选择.
特种光缆设计
OPGW设计要求
设计安全系数及平均运行张力
OPGW的短路电流容量·
OPGW和分流线的选择和配置
13ADSS光缆设计要求.
设计安全系数及平均运行张力
挂点位置和外护套类型选择
13.3交叉跨越距离··
14金具及附件.
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
本标准用词说明
光接口参数规范·
电接口参数规范…
.·.48
..·54
.· 66
附录D（规范性附录）
附录E（资料性附录）
参考文献
条文说明．
DL /T 5404 2007
SDH设备的抖动性能
符号和缩略语
DL/T 5404—2007

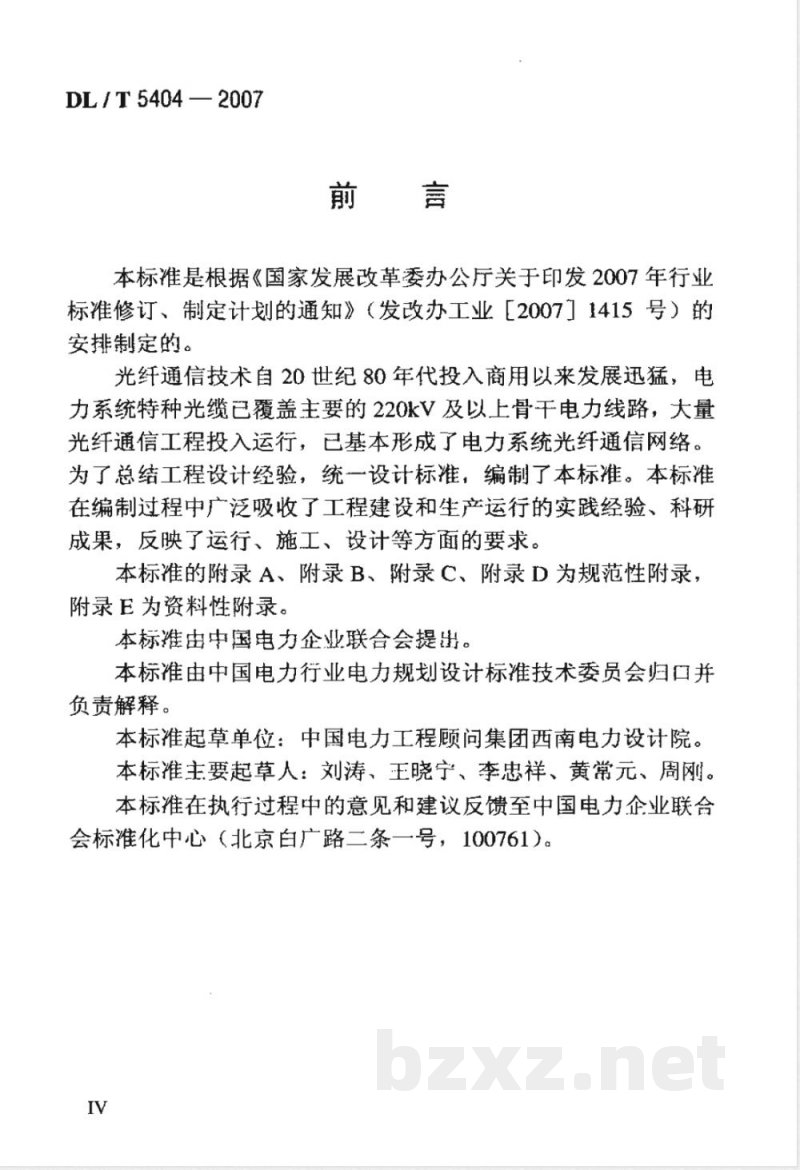

本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业「200711415号）的安排制定的。
光纤通信技术自20世纪80年代投入商用以来发展迅猛，电力系统特种光缆已覆盖主要的220kV及以上骨干电力线路，大量光纤通信工程投入运行，已基本形成广电力系统光纤通信网络。为了总结工程设计经验，统一设计标准，编制了本标准。本标推在编制过程中广泛吸收了工程建设和生产运行的实践经验、科研成果，反映了运行、施工、设计等方面的要求。本标雁的附录A、附录B、附录C、附录D为规范性附录，附录E为资料性附录。
本标推由中国电力企业联合会提册。本标准由中国电力行业电力规划设计标技术委员会归口井负责解释。
本标准起草单位：中国电力工程颐问集团西南电力设计院。本标准主要起草人：刘涛、王晓宁、李忠祥、黄常元、周刚。本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京白广路二条一号，100761）。IV
1范围
DL1T54042007
1.0.1本标准规定了电力系统同步数字系列光缆传输系统的设计要求，电力特种光缆线路设计以及光纤通信站设计等规定和要求。
1.0.2本标准适用于新建SDH干线光缆通信工程设计。改建、扩建和支线SDH光缆通信工程设计，可参照本标准执行。1.0.3本标准适用于利用架空输电线路敷设的光纤复合架空地线（OPGW），加挂于架空输电线路的非金属自承式光缆（ADSS）等特种光缆通信工程的设计。
DL/T 5404—2007
2规范性引用文件　
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版体适用于本标准。GB50011建筑抗震设计规范
DLIT5025--2005电力系统数学微波通信工程设计技术规程
交流电气装置的过电压保护和绝缘配合DLIT 620
交流电气装置的接地
DL/T621
YD/T1109ATM交换机技术规范
YD/T1289.2同步数字体系（SDH）传送网网络管理技术要求第二部分：网元管理系统（EMS）功能YD/T1289.3同步数字体系（SDH）传送网网络管理技术要求第三部分：网络管理系统（NMS）功能YD/T 5080
YD/T 5089
ITU-TG652
ITU-T G653
ITU-T G655
ITU-T G703
SDH光缆通信工程网管系统设计暂行规定数学同步网工程设计规范
单模光纤光缆的特性
色散位移单模光纤光缆的特性
非零色散位移单模光纤光缆的特性系列数字接口的物理/电特性
用于1544,6312,2048,8448Kbit/s和44736Kbit/sITU-T G704
速率系列级的同步帧结构
ITU-T G706
与建议G704规定的基本顿结构有关的顿定位和循环穴亢余校验（CRC）程序
DL/T5404-2007
ITU-TG781
SDH传输系统和媒质、数字系统和网络系列：网同步层功能
ITU-T G783
ITU-T G813
ITU-T G825
漂动的控制
同步数字体系（SDH）设备功能块特性同步数字体系设备运行适用的从时钟定时特基于同步数字体系（SDH）的数字网中抖动和SDH网保护结构的互通
ITU-T G842
ITU-T K.41
电信中心内部接口对浪涌电压的抵抗能力ITU-T Q.811
Q3接口的低层协议框架
ITU-T Q.812Q3接口的高层协议框架ITU-TV.11在数据通信领域中，通常同集成电路设备-起使用的平衡双流接口电路的电气特性ITU-TV.28不平衡双流接口电路的电气特性ITU-TV.35平衡双流接口电路的电气特性3
DL/T5404—2007
3总则
3.0.1工程设计必须贯彻国家基本建设方针政策，做到技术先进，经济合理，实用可靠。
3.0.2工程设计必须贯彻通信网“完整性、统一性、先进性”和“经济、高效、安全”的基本原则，执行我国现行相关通信行业和电力行业技术标准。
3.0.3工程设计应合理利用已有电力系统资源。3.0.4工程设计应与通信发展规划相结合。建设方案、技术方案、设备选型应以近、远期发展规划为依据，以近期需要为主，兼顾远期发展和扩容升级的可能。
DL/T5404—2007
4传输系统
4.1传输模型
4.1.1假设参考通道（HRP）
1两个用户（通道端点）间的国际最长HRP为27500km，如图4.1.1-1所示。其中包括两个终端国和最多四个中间国，每个中间国可具有一个或两个国际接口局（入局或出局）。终端国
国内部分
中间国
国间部分
(最多西个)
{如海底
国际部分
假设参考通道27500km
PEP一通道端点;IG一国际接口局1G
终端国
国内部分5
图4.1.1-1全程端到端27500kmHRP组成2我国国内标准最长HRP为6900km，t如图 4.1.1-2 所示。
其中核心网（包括长途网和中继网）最长HRP为6800km。用户
接入网
中继网
图4.1.1-2
6500km
长途网
6900km
中继网
接入网
我国国内标准最长HRP
DL /T 5404—2007
4.1.2假设参考数字段（HRDS）
HRDS是具有一定长度和性能规范的数字段，用作指标分配的参考模型，如图4.1.2所示。对于 SDH数字段，HRDS 分别为420km、280km及50km，其中420km、280kmHRDS应用于干线传输工程，50km HRDS应用于同一城市内长途局间中继传输工程。
数字段
4.1.3数字通道
复用段
数字段
ISTM-M
复用段
数字段
图4.1.2SDH数字段和复用段
由一个或多个数字段组成的某一固定速率接口间的链路，定义为数字通道。
4.2系统速率与复用结构
系统速率和标称容量应符合表4.2.1的规定。SDH 信号比特率
SDH等级
STM-16
STM-64
比特率（Kbits）
155520
622080
2488320
9953280
最大通道容量（等效话路）
120960
基本复用映射结构应符合图4.2.2的规定。
