【电力行业标准(DL)】 水力发电厂电气试验设备配置导则

ICS 27.140
备案号：J769—2007

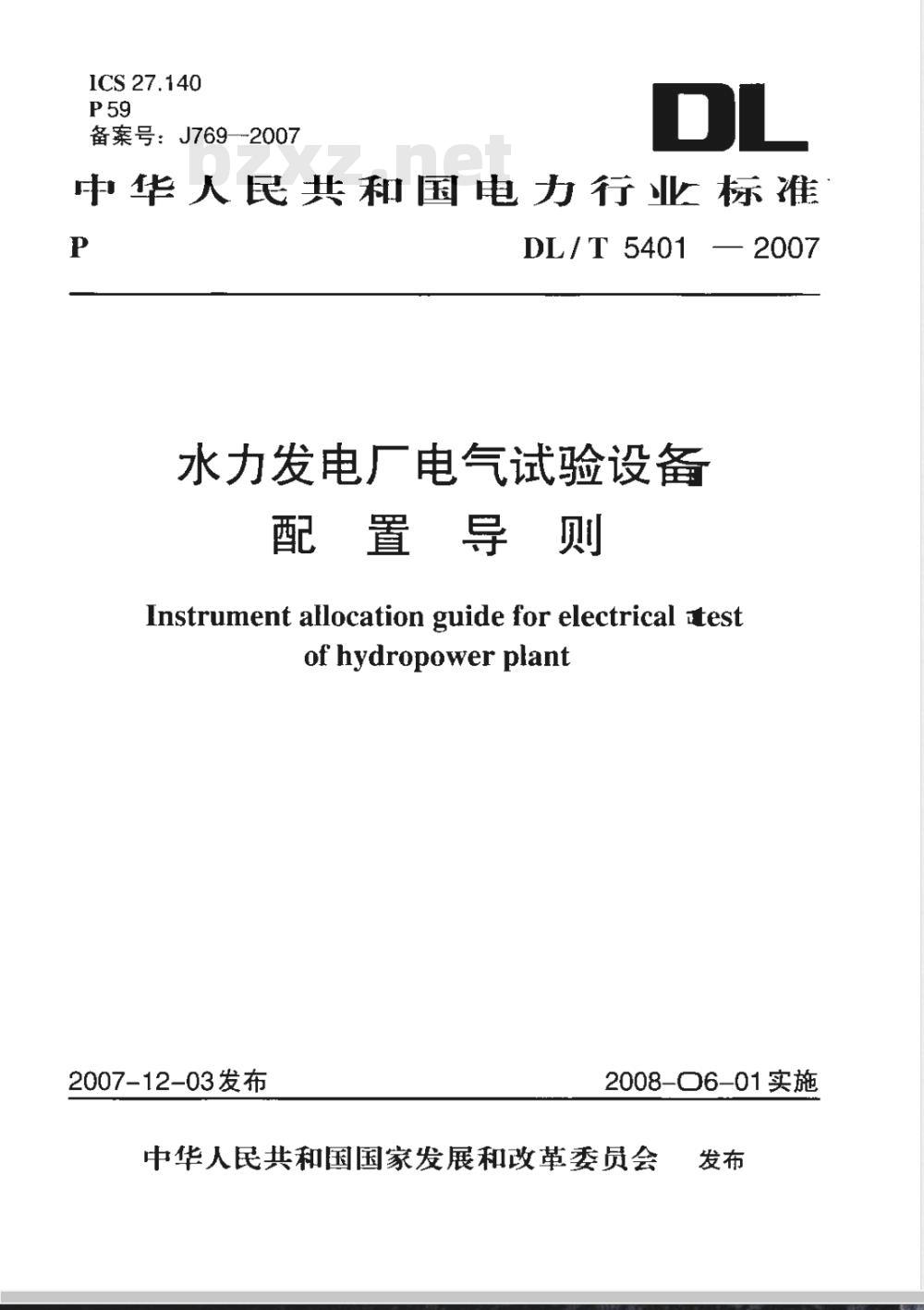

中华人民共和国电力行业标准
DL/T 5401 —2007
水力发电厂电气试验设备
配置导则
Instrument allocation guide for electrical testof hydropower plant
2007-12-03发布
2008-06-01实施
中华人民共和国国家发展和改革委员会发布
DL/T5401-—2007

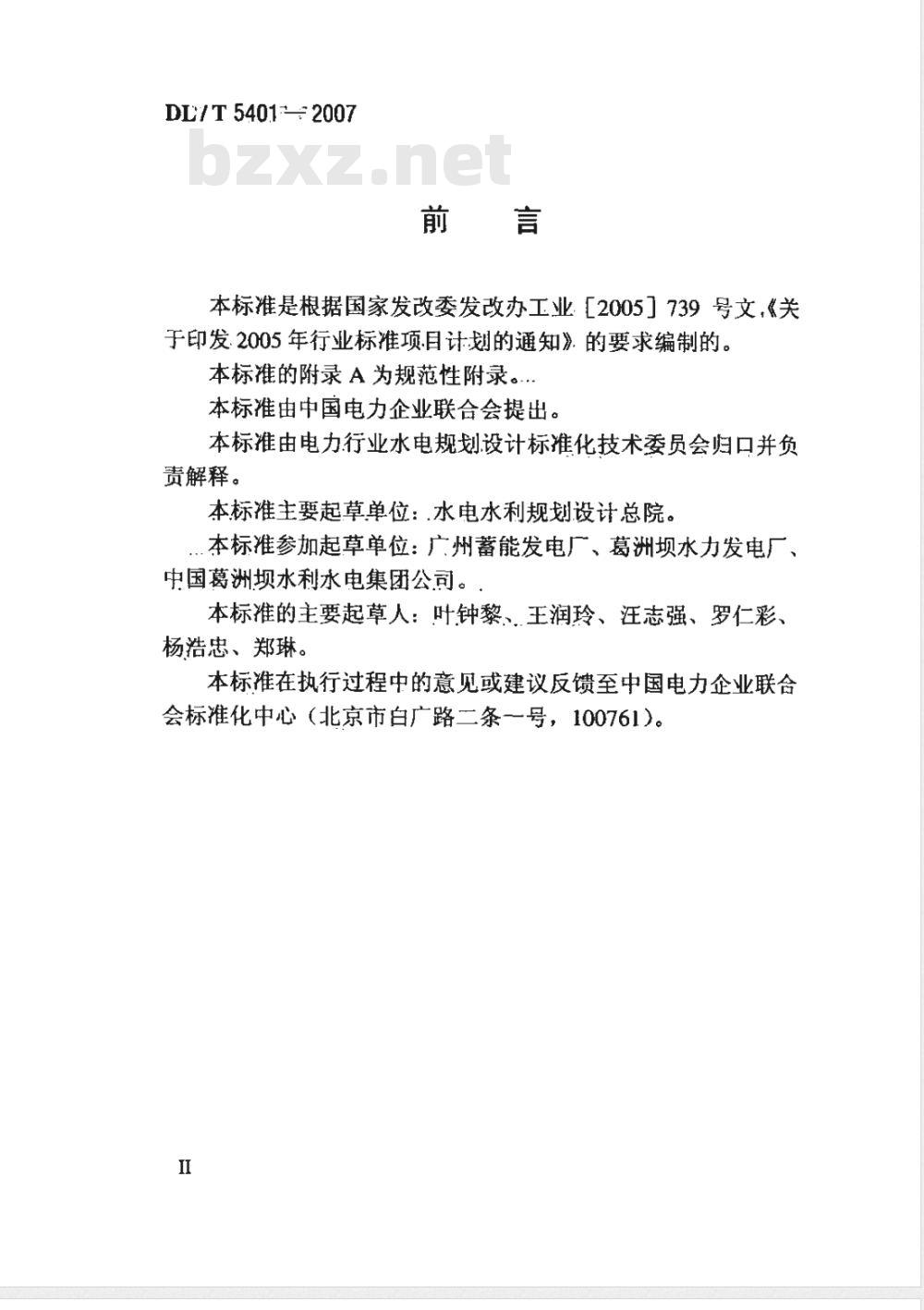

本标准是根据国家发改委发改办工业［2005］739号文，《关于印发2005年行业标准项.目计划的通知》的要求编制的。本标准的附录A为规范性附录。.本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：.水电水利规划设计总院。本标准参加起草单位：广州蓄能发电厂、葛洲坝水力发电厂、中国葛洲坝水利水电集团公司。本标准的主要起草人：叶钟黎、王润玲、汪志强、罗仁彩、杨浩忠、郑琳。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761）。I
DL /T 5401 2007

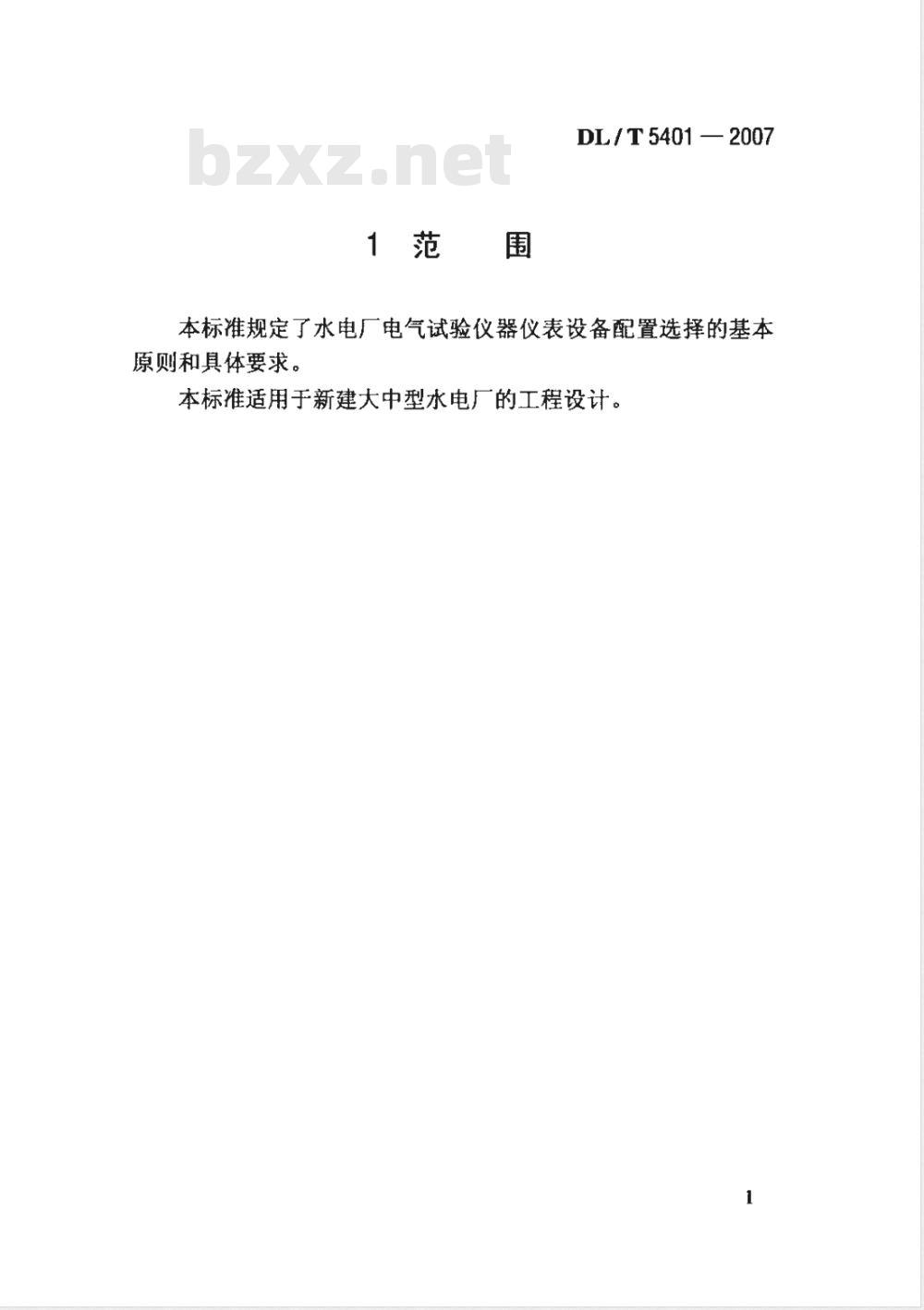

本标准规定了水电厂电气试验仪器仪表设备配置选择的基本原则和具体要求。
本标准适用于新建大中型水电广的工程设计。DL/T 5401 --2007
2规范性引用文件

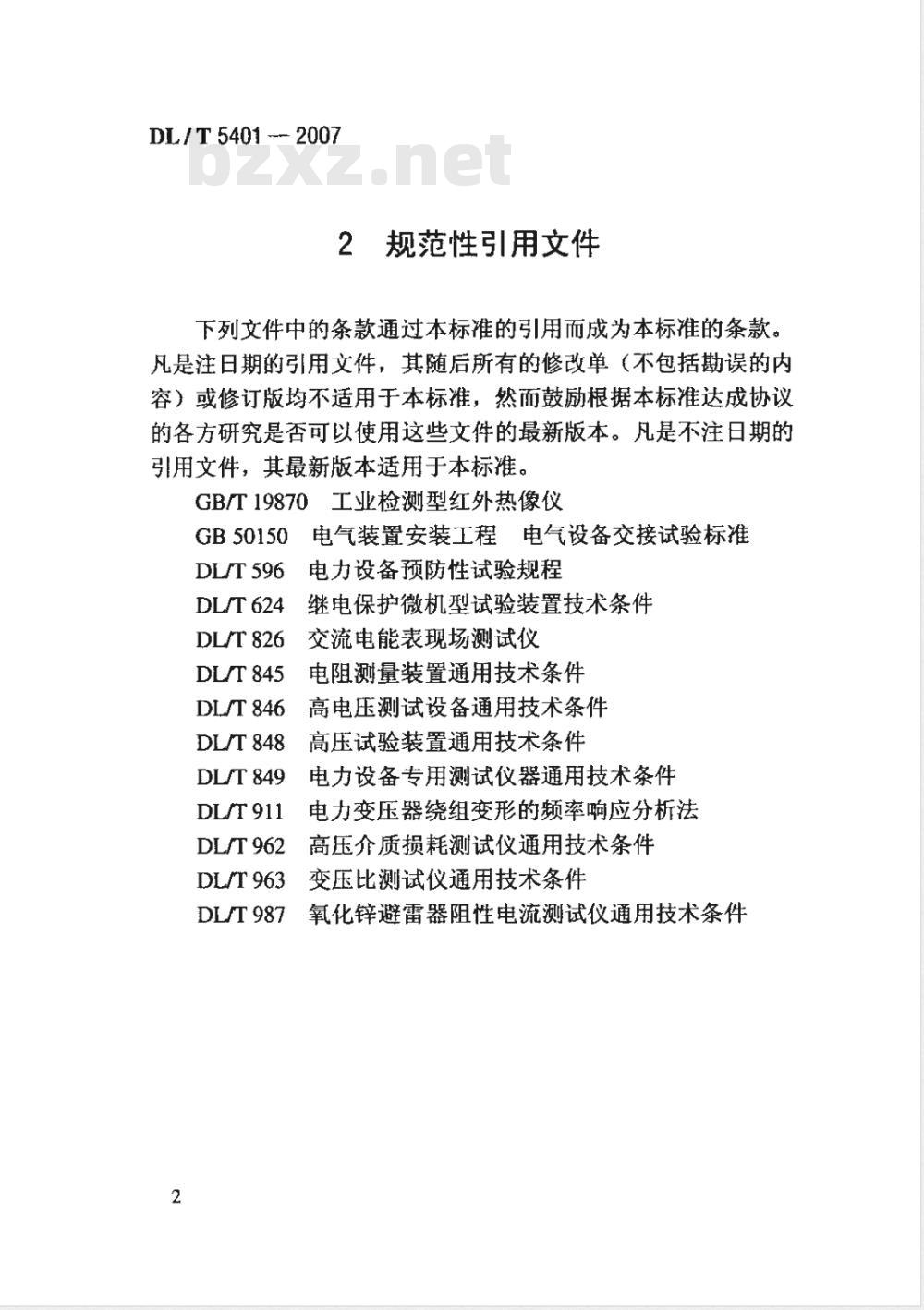

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19870工业检测型红外热像仪GB50150
DL/T 596
电气装置安装工程电气设备交接试验标准电力设备预防性试验规程
继电保护微机型试验装置技术条件DL/T624
DL/T 826
DL/T 845
DL/T 846
DLIT848
DL/T 849
DL/T911
DL/T 962
DL/r 963
DLT987
交流电能表现场测试仪
电阻测量装置通用技术条件
高电压测试设备通用技术条件
高压试验装置通用技术条件
电力设备专用测试仪器通用技术条件电力变压器绕组变形的频率响应分析法高压介质损耗测试仪通用技术条件变压比测试仪通用技术条件
氧化锌避雷器阻性电流测试仪通用技术条件3总
DL/ T 5401 --- 2007

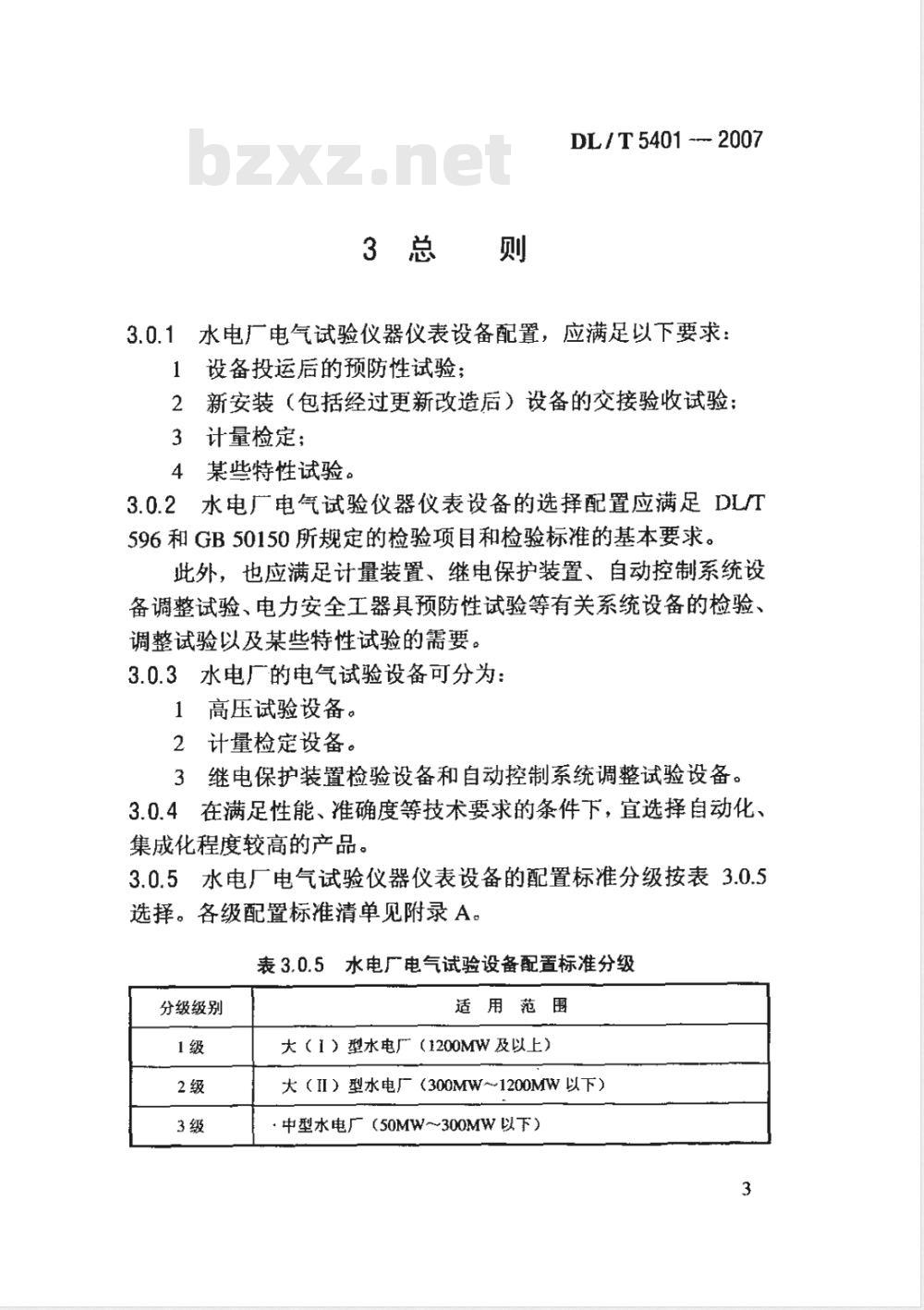

3.0.1水电厂电气试验仪器仪表设备配置，应满足以下要求：1
设备投运后的预防性试验；
2新安装（包括经过更新改造后）设备的交接验收试验：3计量检定；
4某些特性试验。
3.0.2水电广电气试验仪器仪表设备的选择配置应满足DL/T596和GB50150所规定的检验项目和检验标准的基本要求。此外，也应满足计量装置、继电保护装置、自动控制系统设备调整试验、电力安全工器具预防性试验等有关系统设备的检验、调整试验以及某些特性试验的需要。3.0.3水电厂的电气试验设备可分为：1高压试验设备。
2计量检定设备。
3继电保护装置检验设备和自动控制系统调整试验设备。3.0.4在满足性能、准确度等技术要求的条件下，宜选择自动化、集成化程度较高的产品。
3.0.5水电厂电气试验仪器仪表设备的配置标准分级按表3.0.5选择。各级配置标准清单见附录A。表3.0.5水电厂电气试验设备配置标准分级分级级别
适用范围
大（I）型水电厂（1200MW及以上）大（II）型水电厂（300MW1200MW以下）·中型水电厂（50MW~~300MW以下）3
DL/T 5401 2007
4高压试验仪器仪表设备
4.1交流耐压试验设备
4.1.1水电厂应配置水轮发电机定子绕组交流耐压试验用工频高压试验变压器及其配套测量控制设备。1设备试验电压Ue按2U.（水轮发电机定子绕组额定电压）十3.0kV的数值选取；也可以同时考升压电力变压器的发电机电压侧绕组工频耐压试验的要求，而将此值适当提高。试验变压器的额定电压U可按产品的实际系列参数选定。2试验电流可按发电机定子绕组单相对地电容C估算。le(A) ≥KαCUeX10-9
式中：
K-裕度系数，取 1.1～1.3;
w —所加电压角频率，rad;
C 电容量，pF;
Ue一选定的发电机定子绕组试验电压，kV。3试验变压器额定容量P可按下式估算。P (kVA) ≥KIEU
式中：
K-—裕度系数，通常取 1.1;
U一选定的试验变压器额定电压，kV。对于大容量的机组应考采用带变频电源外接电抗器补偿等特殊措施的高压谐振试验装置。4.1.2对于串级式及分级绝缘电压互感器，电容式电压互感器的中间变压器，大容量水电厂可以考虑配置兰倍频试验变压器装置4
DL/ T 5401 -- 2007
或其他类型的倍频电源试验装置，以满足进行三倍频感应耐压试验，检查互感器主、纵绝缘的需求。4.1.3实验室应配置以下高压试验设备。1工频高压试验装置。
应配置用于发电机定子绕组线棒、发电机电压及以下电压等级的高压配电装置、套管、绝缘子、避雷器、安全工器具等设备、工器具的试验要求。
试验装置额定标称输出电压对于发电机额定电压不大于10.5kV的取50kV：不大于20kV的取75kV。装置额定容量可分别选取10kVA、15kVA或更高。
为满足1kV及以下电力设备、转子绕组、安全工器具交流工频耐压等试验的需要，应配置多台5kV、10kV交流工频高压试验装置。
2绝缘油介电强度试仪。
额定电压通常选择80kV。对于送电电压为220kV及以下的水电广也可以选用额定电压为60kV的测试仪。4.1.4以下高压试验设备在试验任务外委的前提下可不配置。1电力变压器的工频压试验设备、倍频或操作波感应耐压试验设备。
2六氟化硫气体绝缘金属封闭开关设备.（GIS）交流耐压试验用变频或工频串联谐振试验装置及振荡操作冲击电压发生装置。3电力电缆交流耐压试验设备。
4发电机电压以上电压等级的高压配电装置、套管、绝缘子、电容器、避雷器以及安全工器具等设备、工器具的工频高压试验装置。4.2直流高压试验设备
4.2.1水电厂应配置为发电机定子绕组、电力变压器绕组、少油及空气断路器、电力电缆以及避雷器等电气设备的直流耐压及泄漏电流测试等需要的直流高压试验设备。5
DL/ T 5401 — 2007
4.2.2水电厂应配置额定输出电压60kV的直流高压发生器装置。
4.2.3水电厂可根据不同电压等级及类型的电力电缆、避雷器的检验要求，选择120，200，300，400kV等电压等级的直流高压发生器装置。
4.3介质损耗因数测量设备
4.3.1水电厂应配置高压介质损耗因数及电容测量设备。宜选用数字式自动高压介质损耗测试仪，并有抗干扰的特殊措施。4.3.2应配置绝缘油介质损耗测量设备。4.4绝缘电阻测试设备
4.4.1水电厂应配置能满足各种不同电气设备绝缘电阻测试的设备。
4.4.2应选择配置若干台额定电压为100V、250V、500V、1000V、2500V的电子式绝缘电阻表。
4.4.3对于对地电容量较大的电气设备，如发电机、大型电动机、电力变压器等，绝缘电阻表（绝缘电阻特性测试仪）的额定电压应选2500V或5000V，并应能同时满足设备绝缘电阻吸收比（K=R60/R15s）和极化系数（P1=R10miz/R60s）的测试要求。宜选用数字式智能化产品，能自动计算K、Pi值，显示记录，其输出短路电流不宜小于5mA。
4.5其他
4.5.1水电厂应根据电厂高压电气设备的选型以及电广的不同规模，考虑配置若干满足设备试验和维护工作需要的专用及通用试验仪器仪表设备。
4.5.2水电厂应配置红外线测温仪。大型水电厂应配置红外热像仪，中型水电厂可根据需要配置。6
DL / T 5401 - 2007
4.5.3应根据水电厂的规模和电气设备的特点配置以下专用仪器设备：
·六氟化硫微量水分仪；
·六氟化硫气体检漏仪；
·六氟化硫气体纯度测试仪；
·氧化锌避雷器阻性电流测试仪：●变压器有载分接开关测试仪：·直流电阻（感性负载快速）测试仪；·高压开关综合测试仪：
●回路电阻测试仪;
·真空开关真空度测试仪：
·局部放电测试仪：
·变压比测试仪；
·变压器绕组变形测试仪：
绝缘油体积电阻率测试仪：
·绝缘油气相色谱分析仪：
·绝缘油水分测试仪：
·闪点测试仪；
·酸值测试仪；
·pH值测试仪；
●蓄电池放电仪等。
4.5.4水电厂可根据需要配置若于通用仪器仪表设备：·交直流电流表；
·交直流电压表；
●功率表；
·低功率因数功率表：
·相位表；
·交流峰值电压表；
·交流均值电压表；下载标准就来标准下载网
DL/T5401—2007
·直流电流电压表：
·直流毫伏表；
·钳形电流表，单、三相电流电压相位表：·分流器；
·三相相序表；
·各型万用表；
·标准频率计；
·单臂电桥；
●双臂电桥；
LC电桥或数字电容电感测试仪：·升流器；
●标准电流互感器，标准电压互感器：·电压互感器：
●接地电阻测试仪；
·双踪示波器；
·自耦调压器等。
DL/T5401—2007
5计量检定用仪器仪表设备
5.0.1水电厂应配置能对各种屏用模拟指示式或数字式仪表进行检定的实验室用仪器仪表：并配置能满足对大多数实验室用仪器仪表（其准确度等级指数通常不低于0.5）进行计量检定的仪器仪表设备。
检定装置（计量标准器具）的准确度等级不应大于被检仪表准确度等级的1/3～1/5。
5.0.2水电厂宜选用多功能程控标准源及其衍生的标推表、源合一的产品（交流、直流、交直流）作为基本检定仪器仪表设备。5.0.3水电厂配置的电能表检定装置的推确度等级应符合表5.0.3的要求。
表5.0.3电能表检定装置的准确度等级项目
电能表
检定装置
准确度等级
5.0.4水电厂应配置电量变送器及交流采样装置的数字式检定装置。
5.0.5为满足计量检定的要求，可配置若干通用的实验室用仪器仪表设备，如：
●直流多量程电流表、电压表：·交直流多量程电流表、电压表、毫安表；●直流毫伏表；
·交流功率表：
●低功率因数功率表：
