【石油天然气行业标准(SY)】 注水用配水器 空心活动配水器

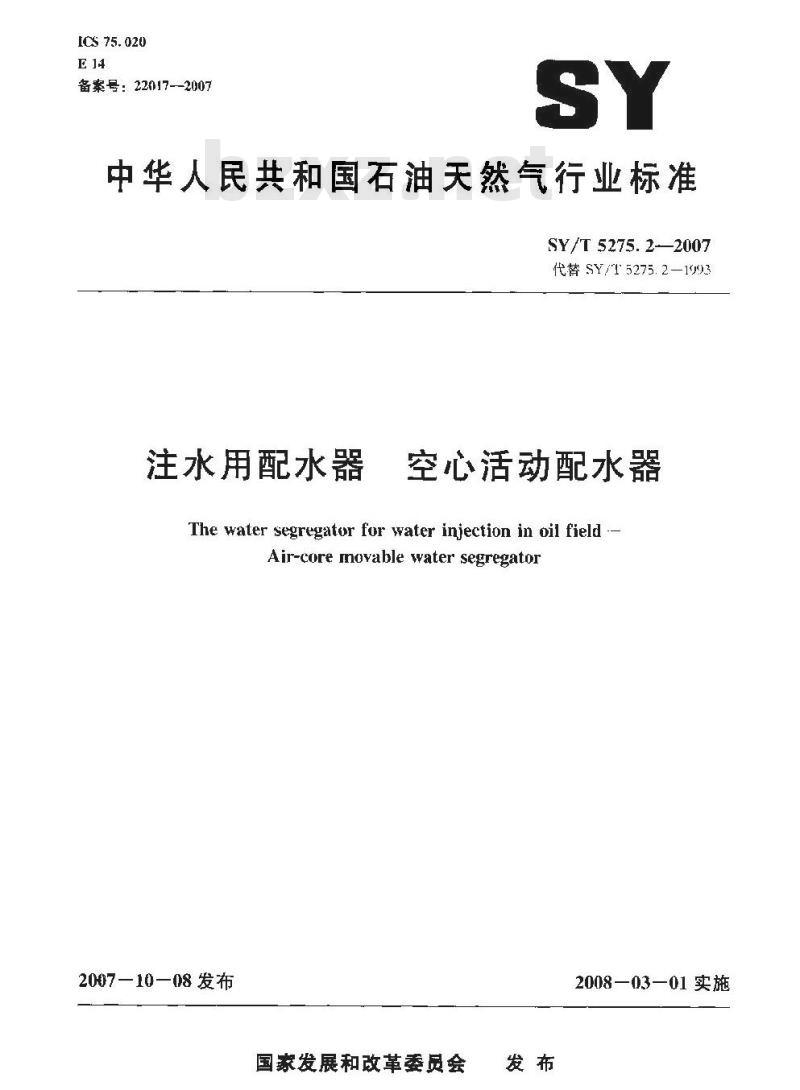

ICS 75. 020
备案号：22017--2007
中华人民共和国石油天然气行业标准SY/T 5275. 2-2007
代替SY/T 5275.2—1003
注水用配水器
空心活动配水器
The water segregator for water injection in oil field --Air-core movable water segregator200710—08发布
国家发展和改革委员会
2008—03—01实施

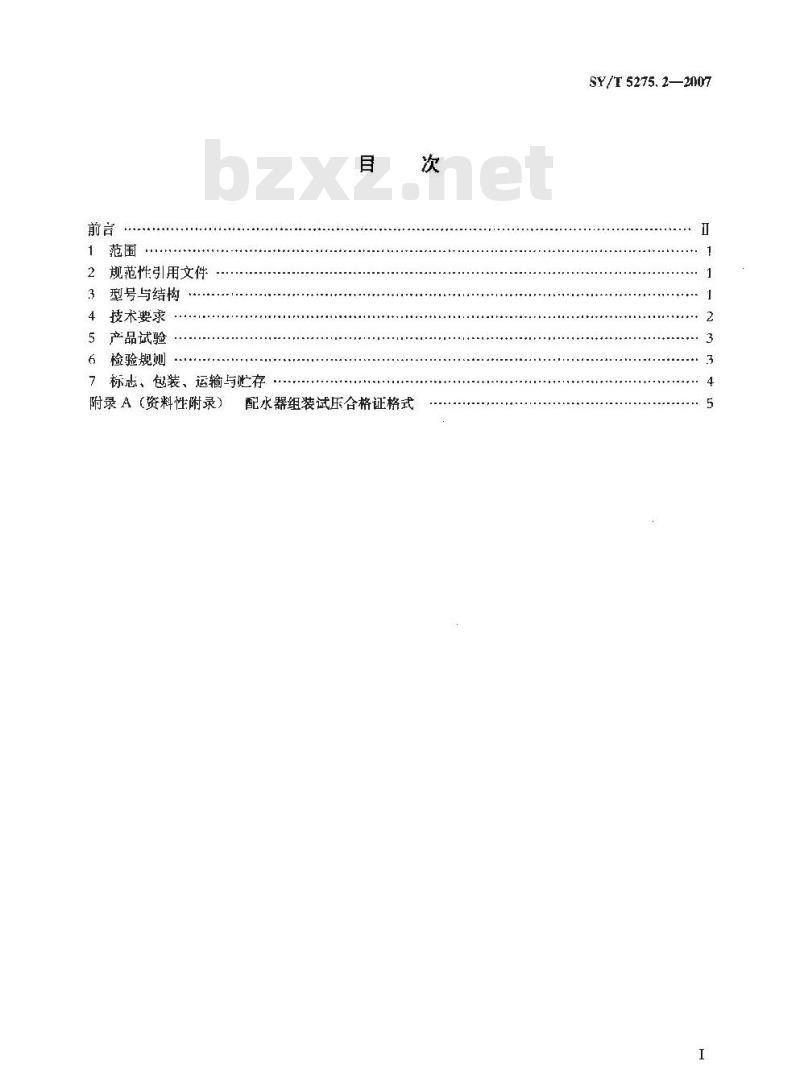

规范性引用文件
型号与结构
技术要求
5产品试验
6检验规则
7标志、包装、运输与忙存
附录A（资料性附录）
配水器组装试压合格证格式
......I4..+...+
SY/T5275.2—2007
SY/T 5275, 2207免费标准下载网bzxz
本标准代替SY/T5275.2—1993《注水用配水器空心活动配水器》。
本标准与SY/T5275.2—1993相比，主要变化如下：-增加了前言和规范性引用文件。一增加了刘配水器各零部件的防腐要求。-增加了阀密封面的硬度要求。
增加了配水器阀开启时的压差范围要求增加了产品出！后的贮存时间要求。一一提高了配水器的环境适应温度和耐受压力，二-对SY/T5275.21993表1中的公差进行了修订。本标准的晰录A为资料性附录。
本标准由采油采气专业标准化委员会提出并归口。本标准起草单位：中国石化股份胜利油田分公司胜利采油厂，本标准主要起草人：马士文、付路长、彭晓英、易庆明、高国强、李健康，本标罐所代替标准的历次版本发布情况为：- -SY/T 5275.2 -1993。

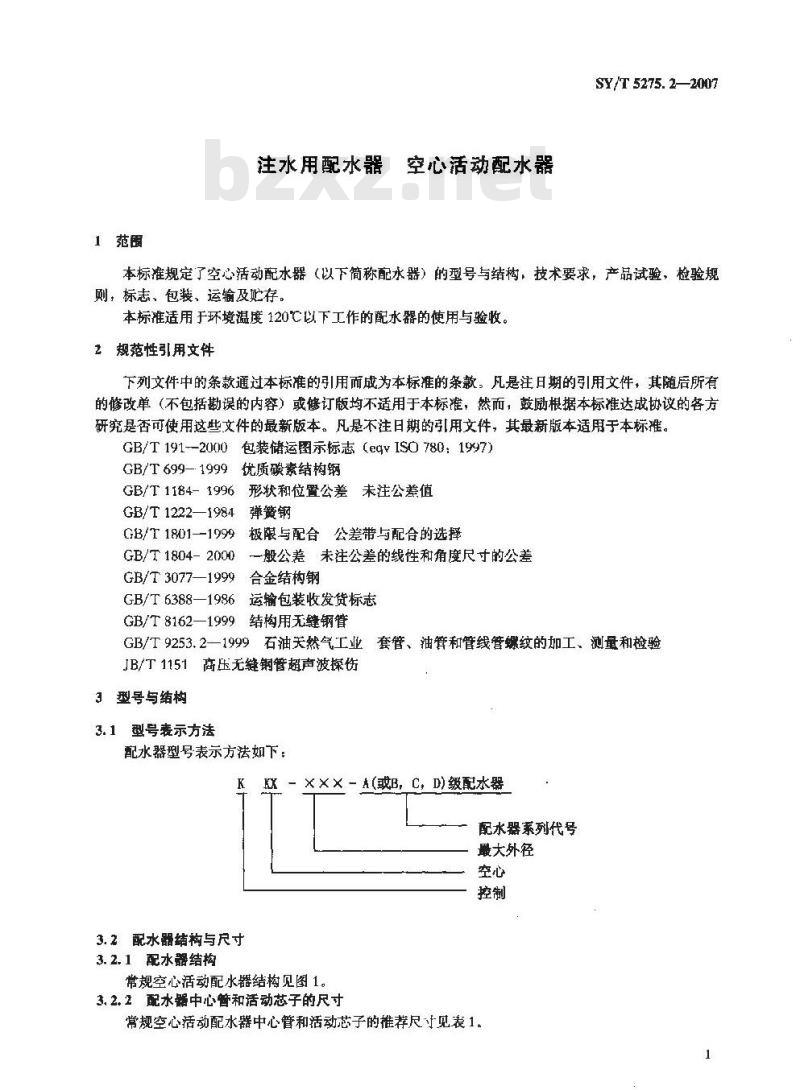

1范面
空心活动配水器
注水用配水器
SY/T 5275. 2—2007
本标准规定了空心活动配水器（以下简称配水器）的型号与结构，技术要求，产品试验，检验规则，标志、包、运输及贮存
本标准适用于环境温度120℃以下工作的配水器的使用与验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T1912000包装储运图示标志（egvISO780：1997）GB/T 699— 1999
优质碳素结构钢
GB/T 1184- 1996
形状和位置公差未注公差值
GB/T 1222—1984
弹簧钢
GB/T 18D1-1999
极限与配合公差带与配合的选择GB/T 1804- 2000
一般公差未注公差的线性和角度尺寸的公差GB/T 3077—1999
GB/T 6388—1986
GB/T8162—1999
合金结构钢
运输包装收发货标志
结构用无缝钢管
GB/T 9253.2一1999石油关然气工业套管、油管和管线管螺纹的加工、测量和检验JB/T1151高压无缝钢管超声波探伤3型号与结构
3.1型号表示方法
配水器型号表示方法如下：
KX-×××-A(或B，CD)级配水器K
配水器系列代号
最大外径
3. 2配水器结构与尺寸
3.2.1配水器结构
常规空心活动配水器结构见图1。3.2.2配水器中心管和活动芯子的尺寸常规空心活动配水器中心管和活动芯子的椎荐尺寸见表1。SY/T 5275. 2—2007

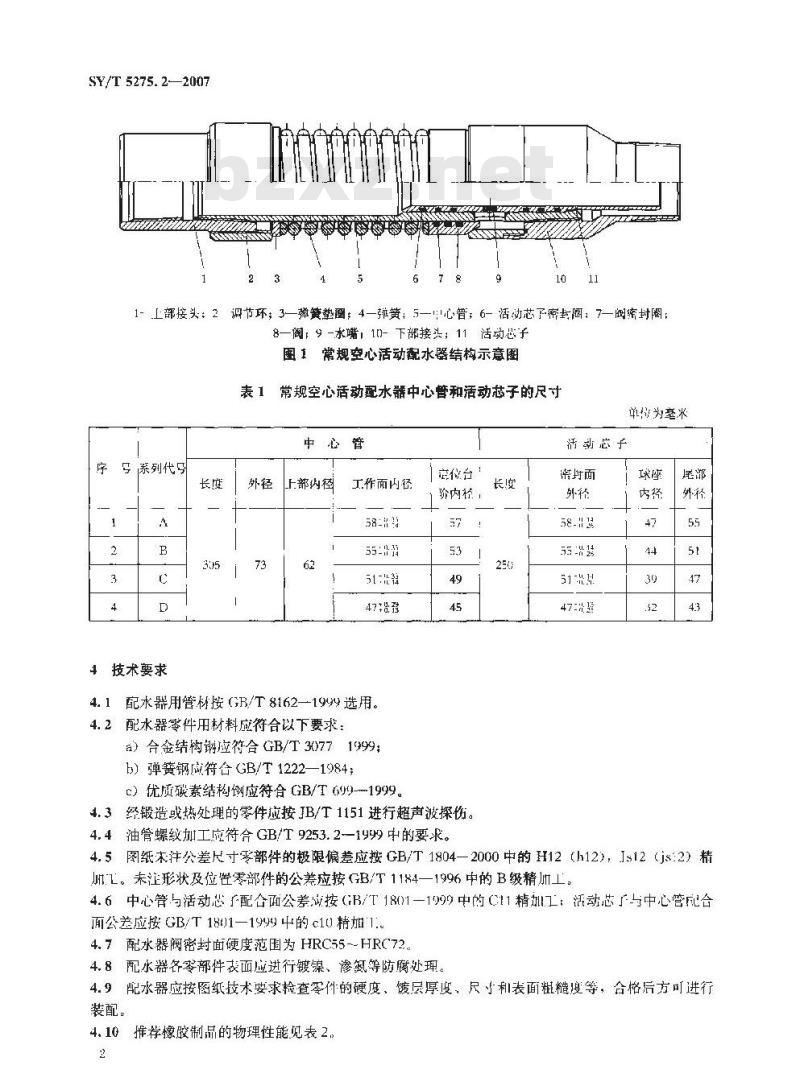

1-上部接头：2调节环；3—弹垫圈；4—弹簧：5—心管，6-活动芯子率封阎：7—阐缔封阁；8—阀；9-水嘴，1-下部接头；11活动芯子图1常规空心活动配水器结构示意图表1常规空心活动配水器中心管和活动芯子的尺寸单为毫米
中心管國
列代弓
4技术要求
上部内径
工作面内径
5a-1 2
4.1配水器用管材按GB/T8162—1999选用。4.2配水器零件用材料应符合以下要求：a）合金结构钢应符合GB/T30771999;b）弹簧钢应符合GB/T1222—1984;c）优质碳素结构钢应符合GB/T699-1999。定位台·
，骄内格，
4.3经锻造或热处理的零件拉按JB/T1151进行超声波探伤。4.4油管螺纹加工应符合GB/T 9253.21999中的要求。长斑
活动子
55 -1 11
4.5图纸木注公差尺寸零部件的极限偏差应按GB/T1804一2000中的H12（h12)：Js12（js:2）精加L。未注形状及位置零部件的公差应按GB/T1184一1996中的B级精加工。4.6中心管与活动芯「配合面公差试按GB/T 180)1—1999中的C11精加工：活动芯「与中心管配合面公差应按GB/T 18)1—1999中的c10精加1.。4.7配水器阀密封面硬度范围为HRC55~-HRC72。4.8配水器各零部件面应进行镀镍、渗氮等防腐处理。4.9配水器应按图纸技术要求检查零件的硬度，镀层厚度，尺表面粗糙度等，合格后方叮进行装配。
4.10推荐橡胶制品的物理性能见表22
抗伸强度
托断件长率
压缩永久
表2橡胶制品的物理性能
热空气老化体积变
化率（12n℃，24hl
SY/T 5275. 2—2007
油试验体
积变化率
4.11推荐配水器弹簧的工作负荷与拉仲（斥缩）高度之间的美系应符合表3的规定。表3弹簧的工作负荷与拉伸【压缩】高度之间的关系T作负荷，N
拉仲（压缩）高度，im
酸化试验质
最变化率
4.12配水器各级活动芯子装上密封图的过盈量在0.2mtm～0.3mm时，其活动芯子在中心管内投捞载荷应为120N~180V。
4.13中心管内外斥差在U.5MPa以内阀密封，在0.5MPa~~1MPa范围内阀开启：在中心管内装人死嘴芯了-时，耐压3(MPa。
5产品试验
5.1试验装置
诚验装置包括：
a）试压泵：额定T作压力40MPa试压象一台；b）压力表：n)MPa-~5MPa，OMPa~4(MPa压力表各一块，精度为1级：）弹篇拉力：(kN~10kV弹簧拉力计一只。5.2试验介质
试验介质为清水。
5.3活动芯子投捞试验
5.3.1将活动心了装上密封圈，其过盈量为0.2mm～).3mm。5.3.2将配水器置于试验台上，用弹簧拉力计测定活动心子的投入及捞出载荷，投携载荷应符合4.12中的要求。
5.4阀开启试验
5.4.1将装好密封圈的活动芯子投入到中心管内，并连接好丝堵及试压接头：5.4.2尚动试压束，调整调节环，使阀开房压力符合4.13中的要求，并使水均匀向外喷射5.5密封试验
5.5.1将装好密封圈的死嘴芯子投人到中心管内，并连接好丝堵及试层接头。5.5.2启动试质泵，逐步升压至15MPa，稳k5min，再逐步几至30MPa：稳/5mi，不渗漏合格。
6检验规则
产品按第5育规定逐试验，如发现不合格项，重新组装调试，直至合格；所有下并配水器，必须遂台试验合格后力可下升：配水器组装经试压合格后应填写含格证，合格证的格式参见附录A。3
SY/T 5275. 2—2007
7标志、包装、运输与贮存
7.1标志
7.1.1成在配水器上部接头的上端外部，打印配水器系列代号钢字。7.1.2配水器的外包装应有“防潮”标志，标志的尺寸颜色和使用方法应符合GB/T191--2000的规定。
7.2包装和运输
7.2.1配水器试压合格后，应清洗十燥、涂防锈油脂利包裹塑料薄膜，并装人专用木箱7.2.2随机文件应包括产品合格证、装箱单及使用说明书。7.2.3外包装的发货标志应符合GB/T6388—1986中的规定。7.2.4产品在运输过程中严禁摔磕，避免雨淋。包装箱应确保产品不在运输途中挤压而使产品变形。7.3购存
7.3.1配水器应整齐水平地摆放在专用货架上，各层之间应用板条垫平。严禁接触酸、碱等腐蚀物质，并远离热源1m以外和保持常温通风。7.3.2配水器组装调试后，贮存时间不应超过3个月。附录A
（资料性附录）
配水器组装试压合格证格式
配水器组装试压合格证格式见表 A. 1。表A.1配水器组装试压合格证
试验压力
产品编号
验收人
工作简
（系列代号）
活动心子
（系列代号）
检验日期
永嘴孔
眼直径
SY/T 5275. 2—2007
试验正
力结果
中华人民共和[K
石油天然气行业标准
注水用配水器空心活动配水器
SY/T 5275. 2 2007
石洲T业E版礼出版
北京安定门外安华里“区号楼）油工业出版斗印刷！排版日期
新华司站北京发行所发行
880×1230毫求16 本5.75印张17T印：1204:2008年3月北京第1版2048年3月北京第1次印制书号：155121·162定价：K元
版权专有不得翻印
