【建筑材料行业标准(JC)】 炉渣砖

号：209-200
中华人民共和国建材行业标准
JC/T525—2007
代替JC/T525-1993
炉渣砖
Cinder brick
2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和改革委员会发布

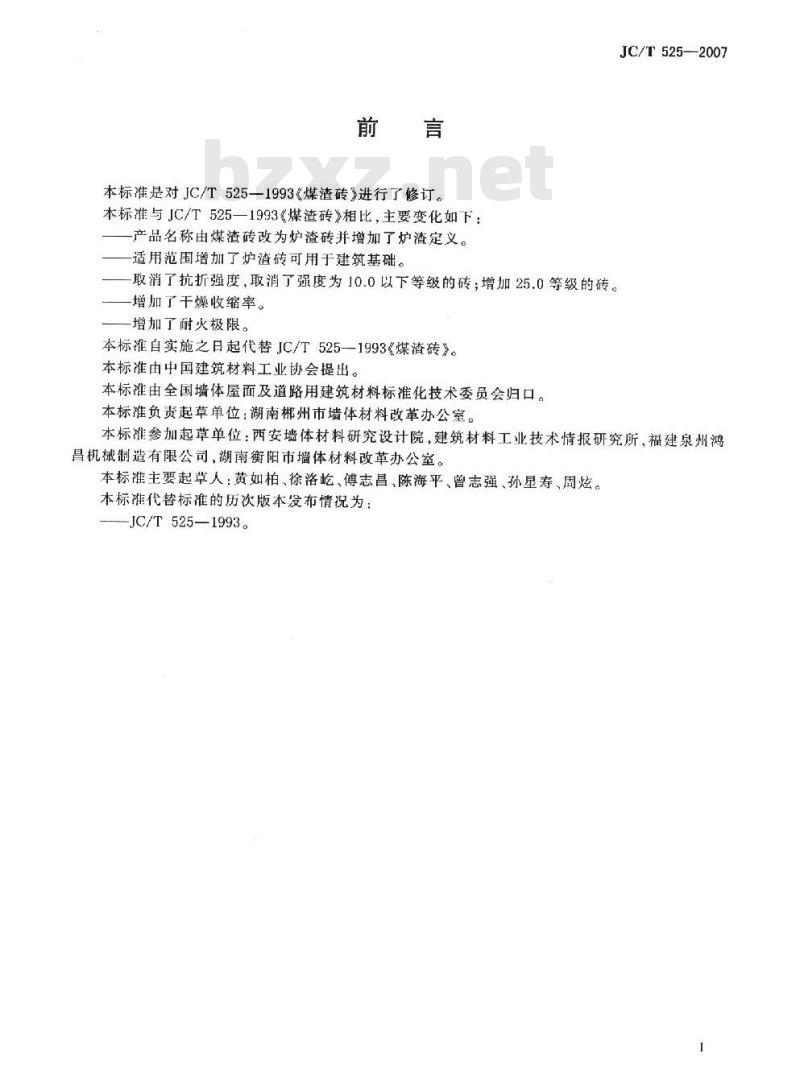

本标准是对JC/T525—1993《煤渣砖》进行了修订。本标准与JC/T525一1993《煤渣砖》相比，主要变化如下：-产品名称由煤渣砖改为炉渣砖并增加了炉渣定义。适用范围增加了炉渣砖可用于建筑基础。取消了抗折强度，取消了强度为10.0以下等级的砖；增加25.0等级的砖。增加了干燥收缩率。
增加了耐火极限。
本标准自实施之日起代替JC/T525—1993《煤渣砖》。本标准由中国建筑材料工业协会提出。本标准由全国墙体屋面及道路用建筑材料标准化技术委员会归口。本标准负责起草单位：湖南郴州市墙体材料改革办公室。JC/T525—2007
本标准参加起草单位：西安墙体材料研究设计院，建筑材料工业技术情报研究所，福建泉州鸿昌机械制造有限公司，湖南衡阳市墙体材料改革办公室。本标准主要起草人：黄如柏、徐洛屹、傅志昌、陈海平、曾志强、孙星寿、周炫。本标准代替标准的历次版本发布情况为：JC/T525—1993。

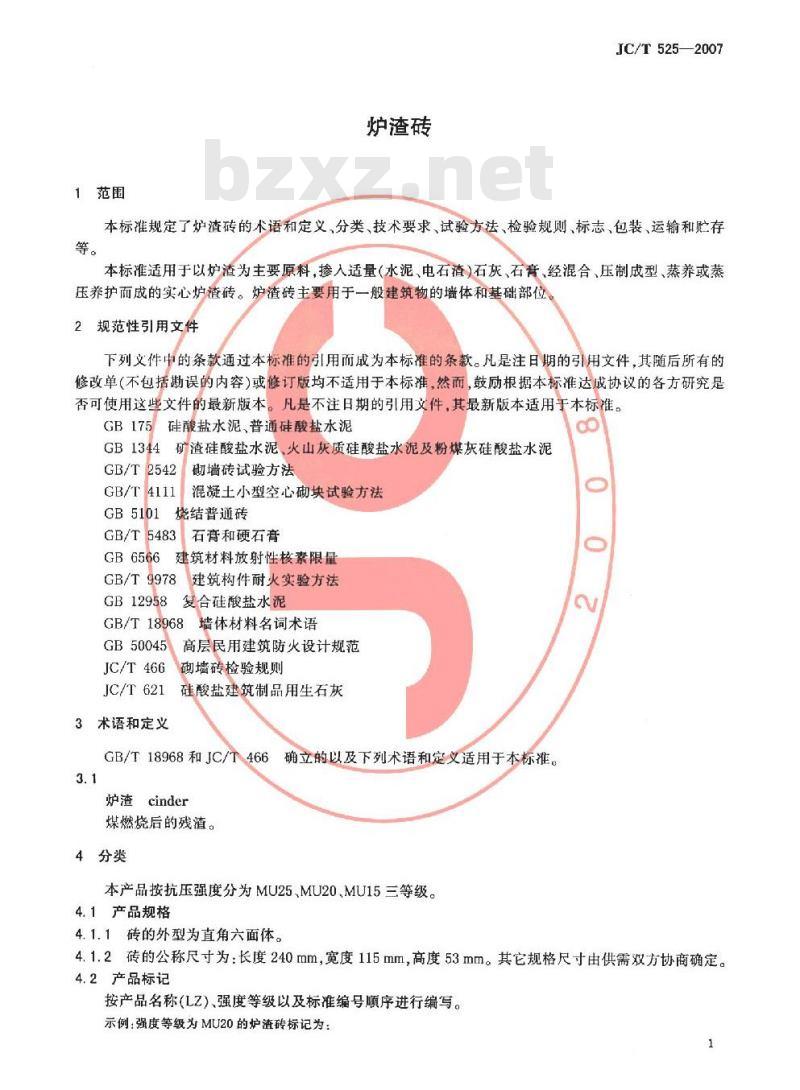

1范围
炉渣砖
JC/T525—2007
本标准规定了炉渣砖的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于以炉渣为主要原料，掺入适量（水泥、电石渣）石灰、石膏、经混合、压制成型、蒸养或蒸压养护而成的实心炉渣砖。炉渣砖主要用于一般建筑物的墙体和基础部位2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是凡是不注日期的引用文件，其最新版本适用于本标准。否可使用这些文件的最新版本。GB175
GB1344
硅酸盐水泥、普通硅酸盐水泥
矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB/T
GB5101
砌墙砖试验方法
混凝土小型空心砌块试验方法
烧结普通砖
GB6566
石膏和硬石膏
建筑材料放射性核素限量
GB/T 9978
GB12958
建筑构件耐火实验方法
复合硅酸盐水泥
GB/T18968
GB50045
JC/T466
JC/T621
3术语和定义
墙体材料名词术语
高层民用建筑防火设计规范
砌墙砖检验规则
硅酸盐建筑制品用生石灰
GB/T18968和JC/T466确立的以及下列术语和定义适用于本标准。3.1
炉渣cinder
煤燃烧后的残渣。
4分类
本产品按抗压强度分为MU25、MU20、MU15三等级。4.1产品规格
4.1.1砖的外型为直角六面体。
4.1.2砖的公称尺寸为：长度240mm，宽度115mm，高度53mm。其它规格尺寸由供需双方协商确定。4.2产品标记
按产品名称(LZ)、强度等级以及标准编号顺序进行编写。示例：强度等级为MU20的炉渣砖标记为：1
JC/T525—2007

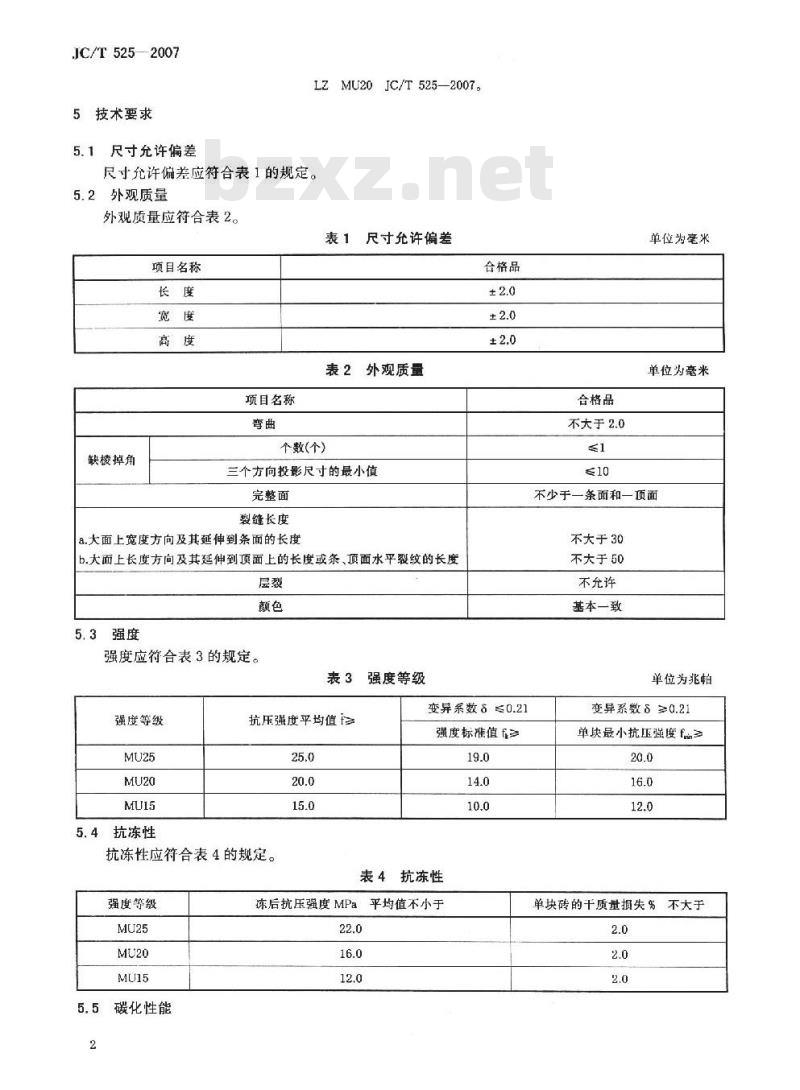

5技术要求
尺寸充许偏差
尺寸允许偏差应符合表1的规定，5.2外观质量
外观质量应符合表2。
项目名称
项目名称
缺棱掉角
LZMU20JC/T525—2007。
尺寸允许偏差
外观质量
个数(个)
三个方向投影尺寸的最小值
完整面
裂缝长度
a.大面上宽度方向及其延伸到条面的长度b.大面上长度方向及其延伸到顶面上的长度或条、顶面水平裂纹的长度层裂
强度应符合表3的规定。
3强度等级
强度等级
抗冻性
抗压强度平均值f
抗冻性应符合表4的规定。
强度等级
碳化性能
合格品
变异系数≤0.21
强度标值
表4抗冻性
冻后抗压强度MPa平均值不小于
合格品
不大于2.0
单位为毫米
单位为毫米
不少于一条面和一顶面
不大于30
不大于50
不允许
基本一致
单位为兆帕
变异系数§≥0.21
单块最小抗压强度fm≥
单块砖的干质量损失%
不大于

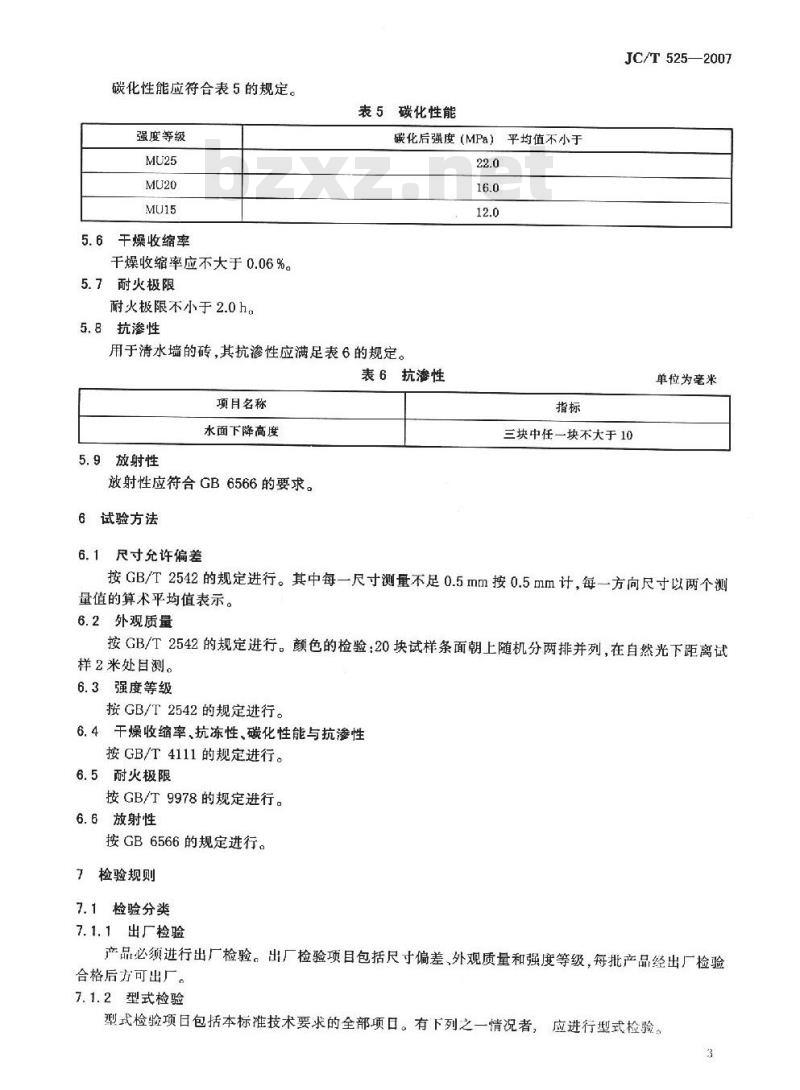

碳化性能应符合表5的规定。
强度等级
6干燥收缩率
干燥收缩率应不大于0.06%。
5.7耐火极限
耐火极限不小于2.0h。
5.8抗渗性
表5碳化性能
碳化后强度（MPa）平均值不小于22.0
用于清水墙的砖，其抗渗性应满足表6的规定。表6抗潜性
项目名称
水面下降高度
5.9放射性
放射性应符合GB6566的要求。
6试验方法
6.1尺寸允许偏差
JC/T525—2007
单位为毫米
三块中任一块不大于10
按GB/T2542的规定进行。其中每一尺寸测量不足0.5mm按0.5mm计，每一方向尺寸以两个测量值的算术平均值表示。
6.2外观质量
按GB/T2542的规定进行。颜色的检验：20块试样条面朝上随机分两排并列，在自然光下距离试样2米处目测。
6.3强度等级
按GB/T2542的规定进行。
6.4干燥收缩率、抗冻性、碳化性能与抗渗性按GB/T4111的规定进行。bzxZ.net
6.5耐火极限
按GB/T9978的规定进行。
6.6放射性
按GB6566的规定进行。
7检验规则
7.1检验分类
7.1.1出厂检验
产品必须进行出厂检验。出厂检验项目包括尺寸偏差、外观质量和强度等级，每批产品经出厂检验合格后方可出厂。
7.1.2型式检验
型式检验项日包括本标准技术要求的全部项日。有下列之一情况者，应进行型式检验。3
JC/T525—2007
新厂生产试制定型检验：
正式生产后，原材料、工艺等发生较大的改变，可能影响产品性能时；b)
c）正常生产时，每半年进行一次；d）出厂检验结果与上次型式检验结果有较大差异时；国家质量监督机构提出进行型式检验时。e)
7.2批量
检验批的构成原则和批量大小按JC/T466规定。3.5万～1.5万块为一批，当天产量不足1.5万块按一批计。
7.3抽样
外观质量检验的试样采用随机抽样法，在每一检验批的产品堆垛中抽取。7.3. 12
7.3.2尺寸允许偏差和其他检验项目的样品用随机抽样法从外观质量检验合格的样品中抽取。7.3.3抽样数量按表7的规定进行7.4判定规则
7.4.1尺寸允许偏差
样本平均偏差符合表1规定，判尺寸允许偏差为合格。否则，判不合格。7.4.2外观质量
外观质量采用JC/T466二次抽样方案，根据表3规定的质量指标，检查出其中不合格品数d，按下列规则判定
表7抽样数量
d,≤7时，外观质量合格；
检验项目
外观质量
尺寸允许偏差
强度等级
干燥收缩
抗冻性
碳化性能
耐火极限
抗渗性
放射性
抽样数量 (块）
50(n,=nz=50)(从中随机抽20块检测）20
按GB/T9978要求
d,≥11时，外观质量不合格；
d>7且d<11时，需再次从该产品批中抽样50块检验，检查出不合格品数dz,按下列规则判定：(d,+d）≤18时，外观质量合格；(d+da）≥19时，外观质量不合格。7.4.3颜色抽检样品应基本一致，判为合格。7.4.4强度的试验结果符合表3的规定，判强度合格且定相应等级。否则，判不合格。7.4.5干燥收缩率应符合5.6的规定。7.4.6抗冻性应符合表4的规定。7.4.7
碳化性能应符合表5的规定。
用于清水墙的砖，其抗渗性应符合表6的规定。放射性应符合GB/T6566的规定。7.4.10
总判定
JC/T525—2007
7.4.10.1每一批出厂产品的质量等级按出厂检验项目的检验结果和上次型式检验结果综合判定。7.4.10.2每一型式检验的质量等级按全部检验项目的检验结果综合判定。7.4.10.3干燥收缩率、抗冻性、碳化性能、抗渗性、放射性、尺寸偏差、外观质量和颜色合格，按强度判定强度等级，其中有一项不合格判该批产品不合格。8标志、包装、运输、贮存及其它要求8.1标志
产品出厂时，必须提供产品质量合格证。产品质量合格证主要内容包括：生产厂名、产品标记、批量及编号、证书编号、本批产品实测技术性能和生产日期等,并由检验员和承检单位签章。8.2包装
按品种、强度等级、颜色分别包装，包装应牢固,保证运输时不会摇晃碰坏。8.3运输
产品运输和装卸时要轻拿轻放，避免碰撞摔打。8.4购存
产品应按品种、强度等级分别整齐堆放，不得混杂。8.5其它要求
砖龄期不足28天不得出厂。
人民共和
建材行业标准
炉渣砖
JC/T525—2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×12301/16印张0.75字数16千字反2008年3月第一次印刷
2008年3月第一版
印数1—250定价14.00元
书号：1580227·144
编号：0503
网址：standardcnjc.com
电话：(010)51164708
地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量问题，由发行部负责调换。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
