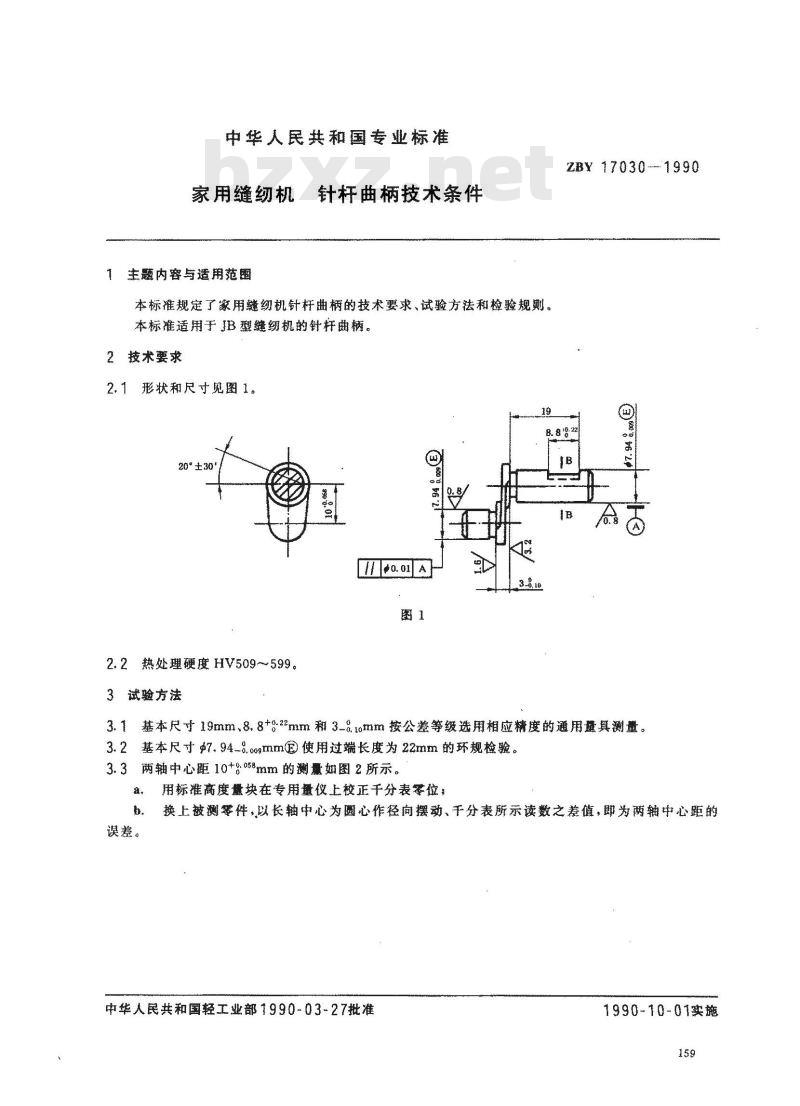

【国家专业标准(ZB)】 家用缝纫机针杆曲柄技术条件

中华人民共和国专业标准
家用缝纫机
主题内容与适用范密
针杆曲柄技术条件
本标准规定了家用缝纫机针杆曲柄的技术要求、试验方法和检验规则。本标准适用于JB型缝纫机的针杆曲柄。2技术要求
2.1 形状和尺寸见图1。
20°30
2.2热处理硬度HV509599。
3试验方法
1 +0. 01 Awww.bzxz.net
ZBY17030-1990
3.1基本尺寸19mm、8.8+.22mm和3.0.10mm按公差等级选用相应精度的通用量具测量。3.2基本尺寸虾.948.0ogmm?使用过端长度为22mm的环规检验。3.3两轴中心距10+g.058mm的测量如图2所示。用标准高度爆块在专用量仪校正千分表零位罐
换上被测零件，以长轴中心为圆心作径向携动，千分表所示读数之差值，邸为两轴中心距的误差。
中华人民共和国轻工业部1990-03-27批准1990-10-01实施
ZBY170301990

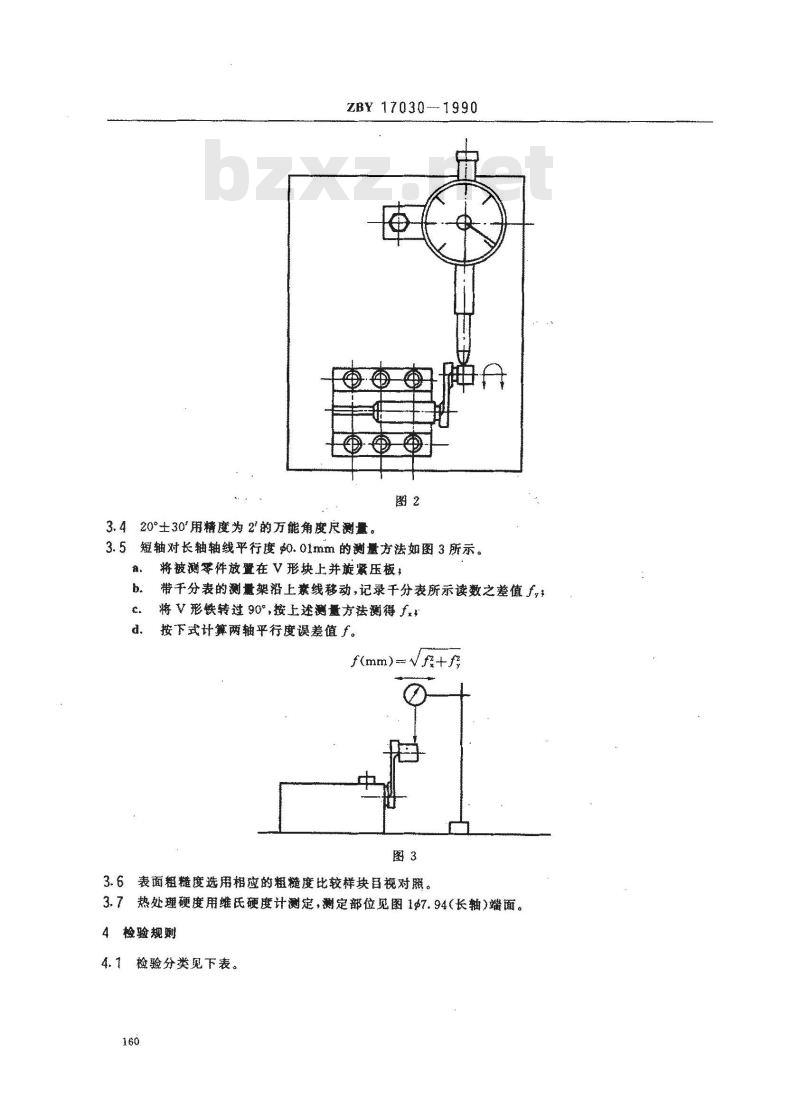

3.420°±30用精度为2的万能角度测量。3.5短轴对长轴轴线平行度do.01mm的测量方法如图3所示。将被测零件放童在V形块上并旋紧压板；b。带干分表的测量架沿上素线移动，记录干分表所示读数之差值，！将V形铁转过90°，按上述测量方法测得l
按下式计算两轴平行度误差值于。f(mm):
3.6表面粗髓度选用相粒的粗糙度比较样块日视对照。3.7热处理硬度用维氏硬度计测定，测定部位见图1g7.94（长轴）端面。4检验规则

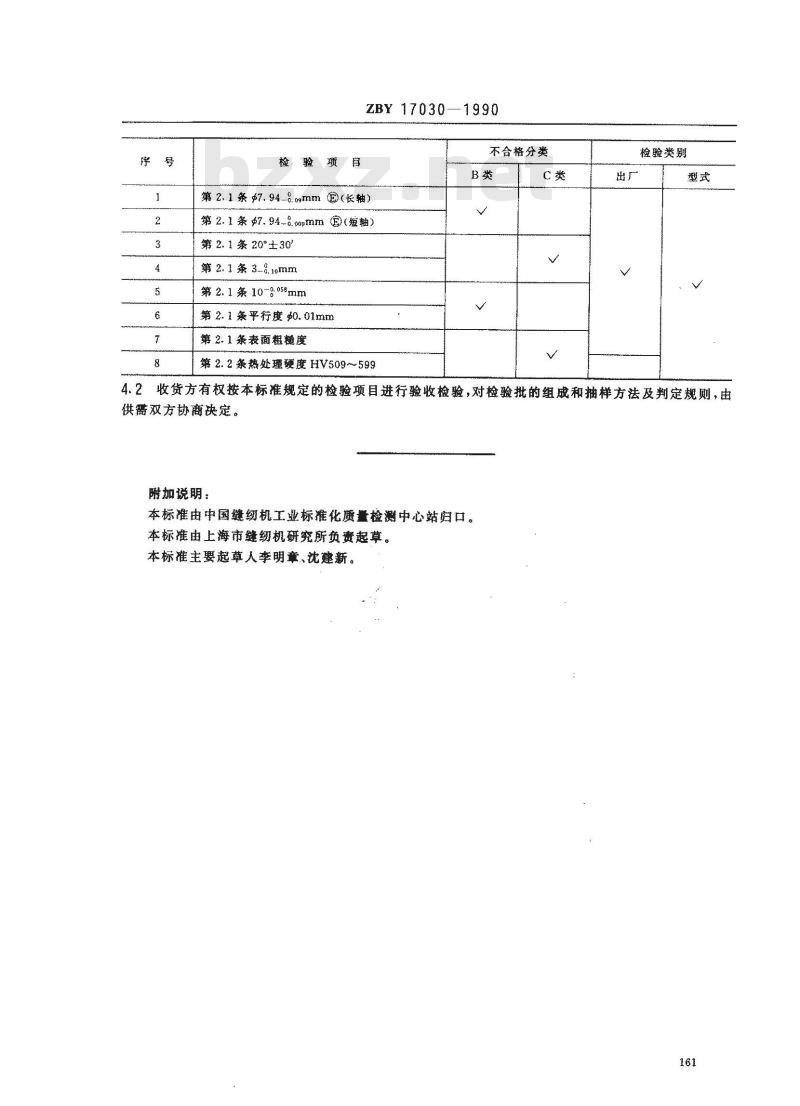

4，1检验分类见下表。
检验项目
ZBY 17030—1990
不合格分类
第 2.1 条 $7.94-8.0gmm (E（长轴)第2.1条7.94-8.00gmm（短轴）
第2，1条20±30
第2.1条3-8.1omm
第2.1条10-g:058mm
第2.1条平行度如0.01mm
第2.1条表面粗翘度
第2.2热处理硬度HV509~599
检验类
4.2收货方有权按本标准规定的检验项目进行验收检验，对检验批的组成和抽样方法及判定规则，由供篇双方协商决定。
附加说明：
本标准由中国缝纫机工业标摊化质量检测中心站归口。本标推由上海市缝纫机研究所负资起掌。本标准主要起草人李明章、沈建新。161
