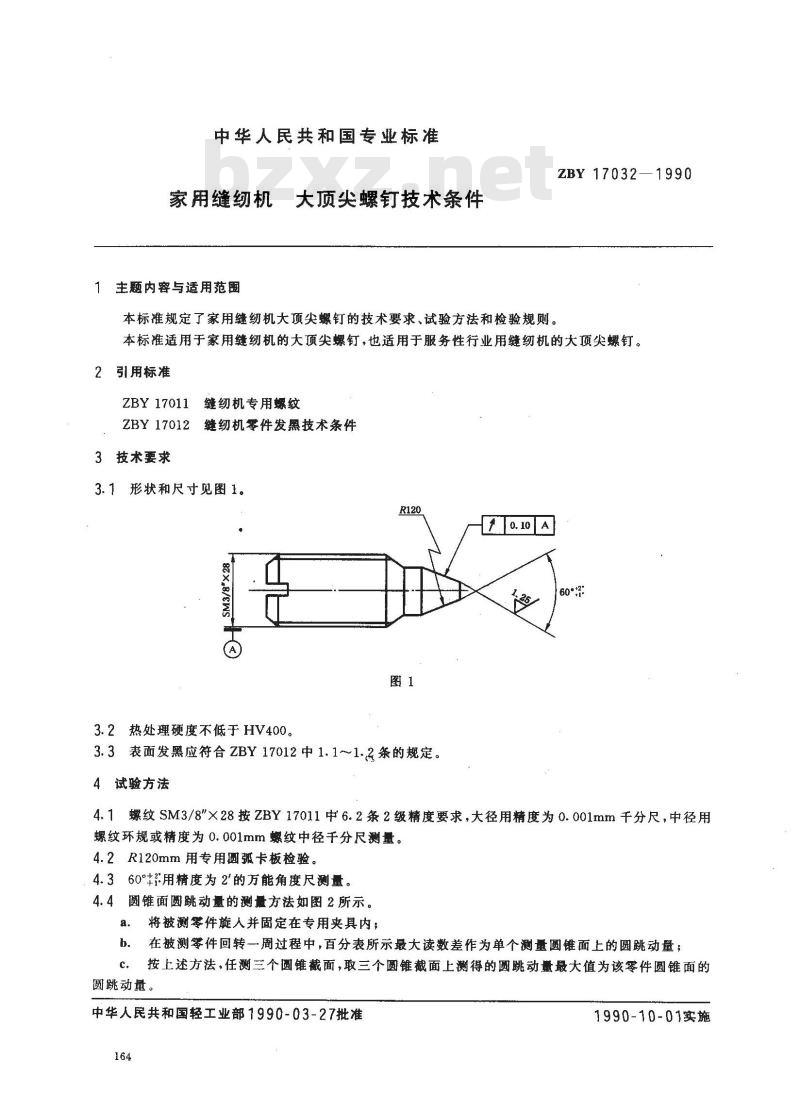

【国家专业标准(ZB)】 家用缝纫机大顶尖螺钉技术条件

中华人民共和国专业标准
家用缝纫机大顶尖螺钉技术条件主题内容与适用范围
本标准规定了家用缝纫机大顶尖螺钉的技术要求、试验方法和检验规则。ZBY17032—1990
本标准适用于家用缝纫机的大顶尖螺钉，也适用于服务性行业用缝纫机的大顶尖螺钉。2引用标准
ZBY 17011
缝纫机专用螺纹
缝纫机零件发黑技术条件
ZBY17012
3技术要求
3.1形状和尺寸见图1。
82x.8/ews
3.2热处理硬度不低于HV400。
3.3表面发黑应符合ZBY17012中1.1～1.2条的规定。4试验方法wwW.bzxz.Net
4.1螺纹SM3/8\×28按ZBY17011中6.2条2级精度要求，大径用精度为0.001mm千分尺，中径用螺纹环规或精度为0.001mm螺纹中径千分尺测量。4.2R120mm用专用圆孤卡板检验。4.360°+系用精度为2'的万能角度尺测量。4.4圆锥面圆跳动量的测量方法如图2所示。a.
将被测零件旋人并固定在专用夹具内；在被测零件回转一周过程中，百分表所示最大读数差作为单个测量圆锥面上的圆跳动量；b.
按上述方法，任测三个圆锥截面，取三个圆锥截面上测得的圆跳动量最大值为该零件圆锥面的圆跳动量。
中华人民共和国轻工业部1990-03-27批准164
1990-10-01实施

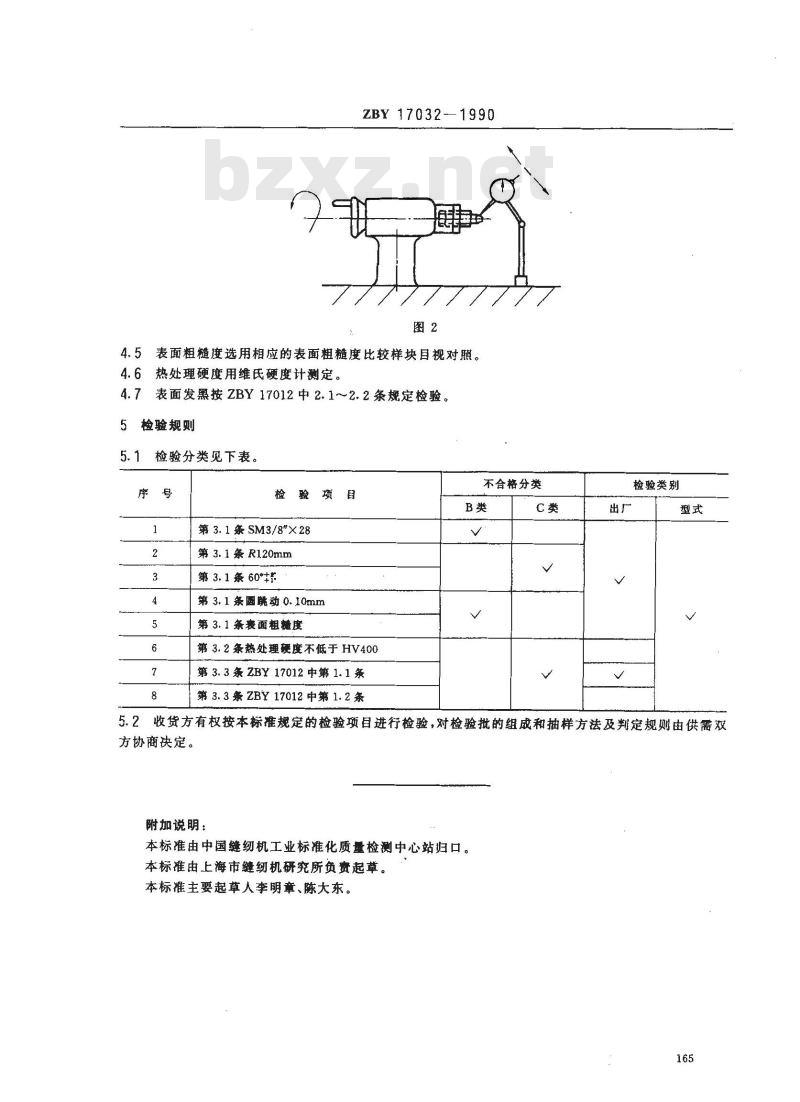

ZBY 17032--1990
4.5表面粗糙度选用相应的表面粗糙度比较样块目视对照。4.6热处理硬度用维氏硬度计测定。4.7表面发黑按ZBY17012中2.1～2.2条规定检验。5检验规则
检验分类见下表。
检验项目
第3.1条SM3/8×28
第3.1条R120mm
第3.1条60
第3. 1条圆跳动,0.10mm
第3. 1条表面粗糖度
第3.2条热处理硬度不低于HV400第3.3条ZBY17012中第1.1条
第3.3条ZBY17012中第1.2条
不合格分类
检验类别
5.2收货方有权按本标准规定的检验项目进行检验，对检验批的组成和抽样方法及判定规则由供需双方协商决定。
附加说明：
本标准由中国缝纫机工业标准化质量检测中心站归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人李明章、陈大东。165
