【国家专业标准(ZB)】 家用缝纫机挑线摇杆技术条件

中华人民共和国专业标准
家用缝纫机
主题内容与适用范团
挑线摇杆技术条件
本标准规定了家用缝纫机挑线播杆的技术要求，试验方法和检验规则。本标准适用于JB型缝纫机的挑线播杆。2技术要求

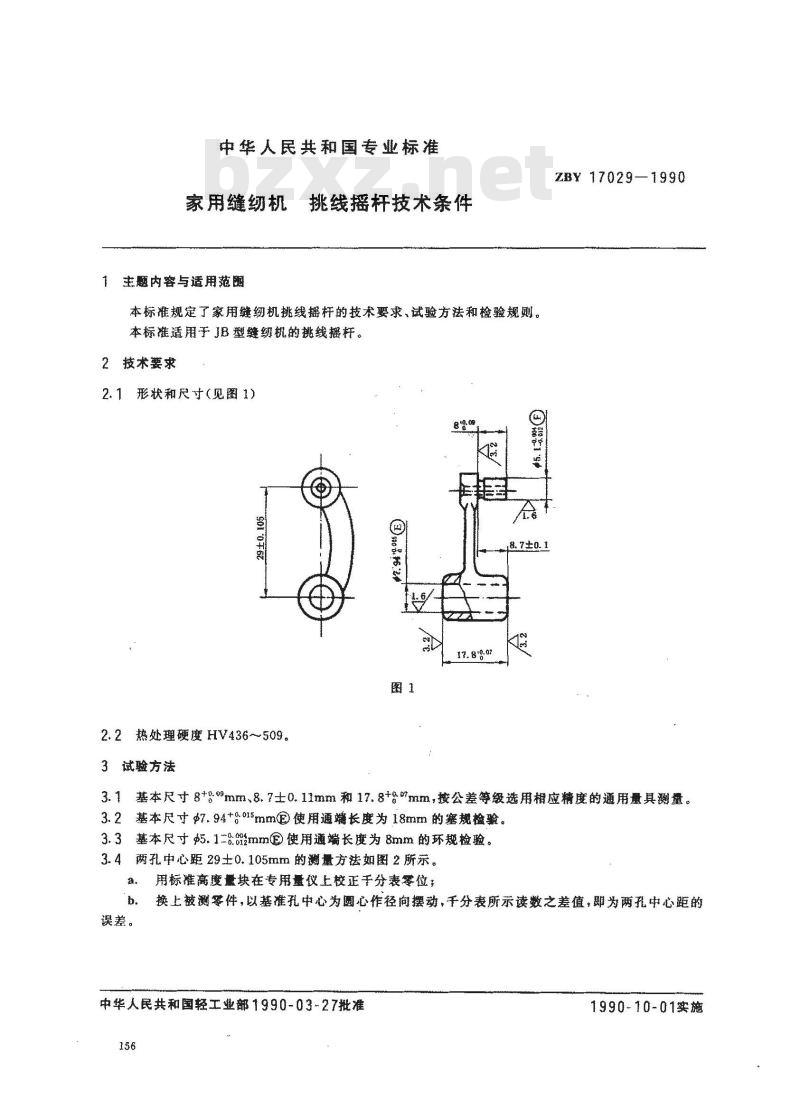

2.1形状和尺寸（见图1）
2.2热处理硬度HV436~~509。
3试验方法
ZBY17029-—1990

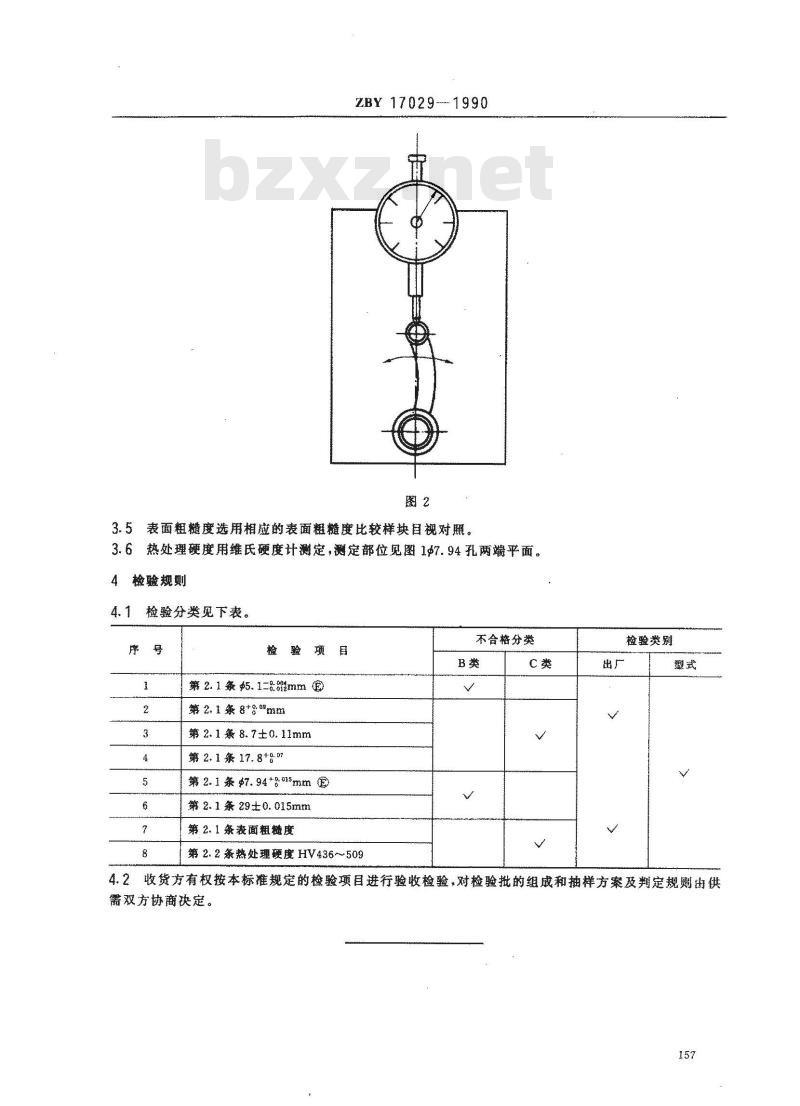

3.1基本尺寸8+89，8.7士0.11m和17.8+amm，接公差等级选用相应精度的通用量具测量。3.2基本尺寸7.94*aosmm?使翔通端长度为18mm的塞规检验。3.3基本尺寸5.1mm?使用通端长度为8mm的环规检验。3.4两孔中心距29±0.105mm的测量方法如图2所示。4用标准高度量块在专用量仪上校正千分表零位换上被测零件，以基准孔中心为圆心作径向摆动，千分表所示读数之差值，群为两孔中心距的误差。
中华人民共和国轻工业部1990-03~27批准156
1990-10-01实施
ZBY170291990
3.5装面粗糙度选用相应的表面糕髓度比较样块目视对照。3.6热处理硬度用维氏硬度计测定，测定部位见图1+7.94孔两端平面。4检验规则
4、1检验分类见下表。
检验项目
第2.1条$5.1二8imm)
第2.1条8+gmm
第2.1条8.7±0.11mm
第2.1张17.8+9.07
第2.1条.94+p015mm
第2.1条29±0.015mm
第2.1条表面粗糖度
第2.2条热处理硬度HV436509免费标准下载网bzxz
不合格分类
检验类别
4.2收货方有权按本标准规定的检验项目进行验收检验，对检验批的组成和抽样方案及判定规厕围供需双方协商决定。

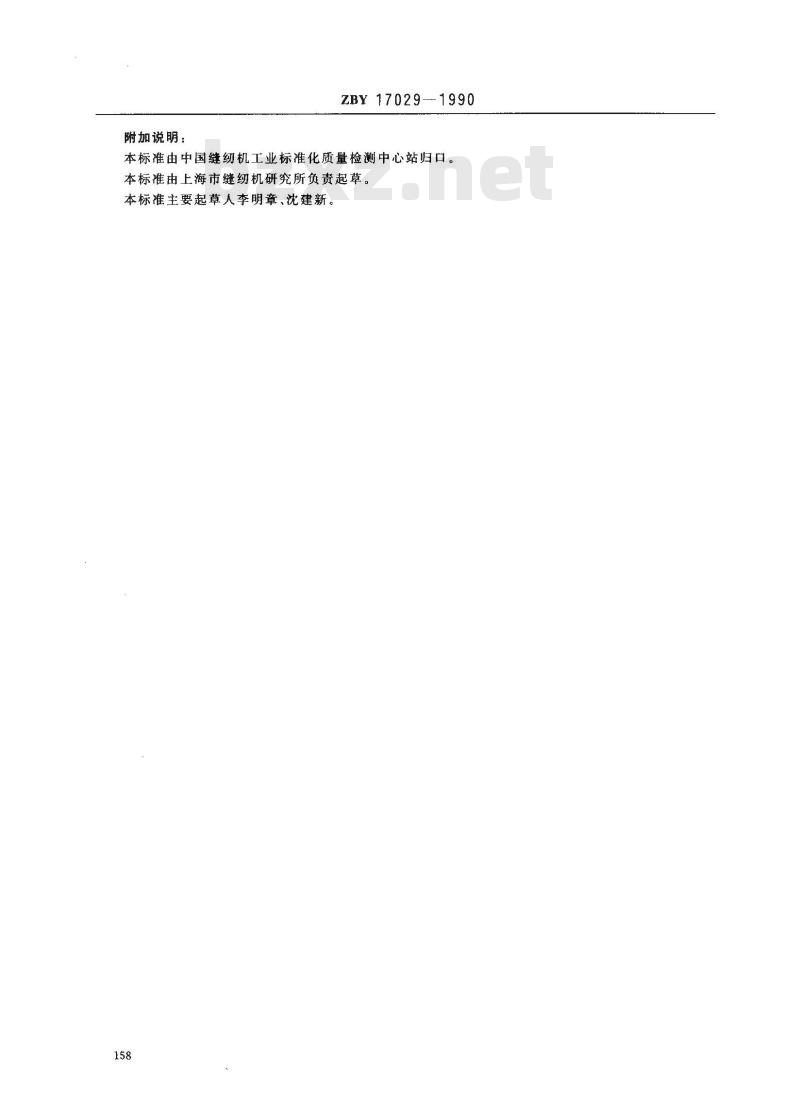

附加说明：
ZBY17029—1990
本标准由中国缝纫机工业标准化质量检测中心站归口。本标准由上海市缝纫机研究所负责起草本标准主要起草人李明章、沈建新。158
