中华人民共和国专业标准
家用缝纫机
，JB型挑线杆技术条件
1主题内容与适用范围
本标准规定了家用缝纫机挑线杆的技术要求、试验方法和检验规则。本标准适用于JB型缝纫机的挑线杆。2鼓术要求

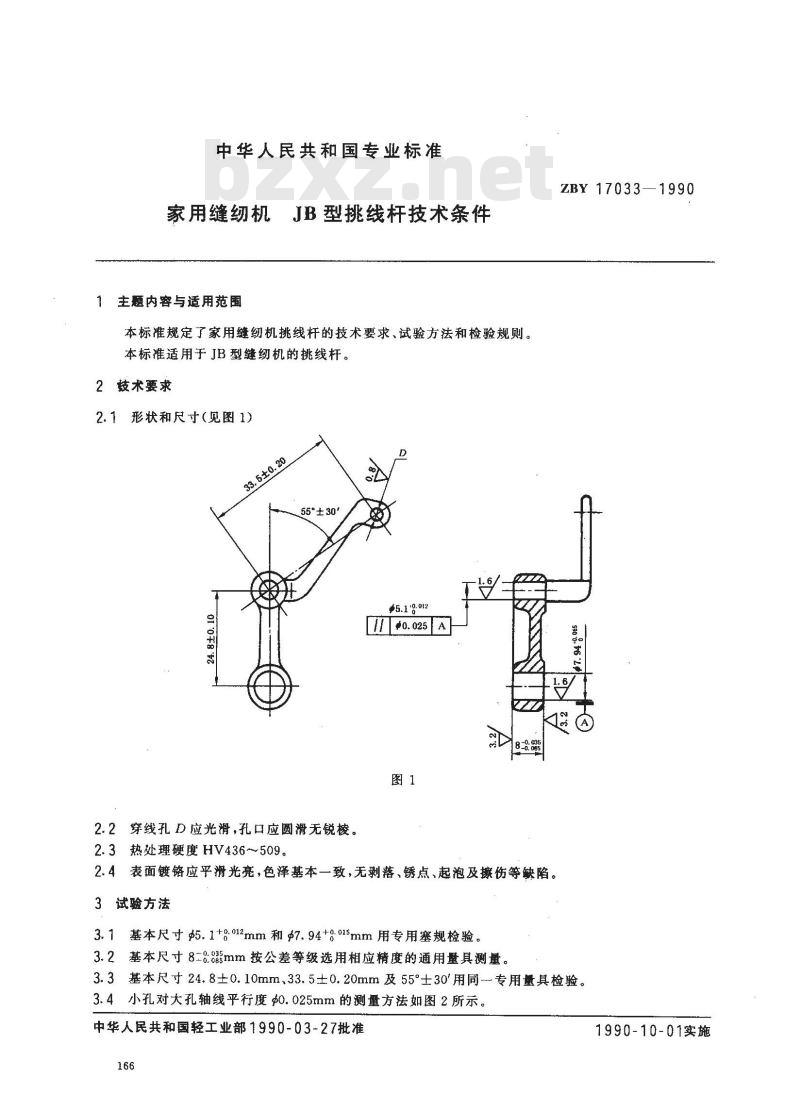

2.1形状和尺寸（见图1)
33.5±0.29
65°±30
$5.19.012
2.2穿线孔D应光滑，孔口应圆滑无锐棱。2.3热处理硬度HV436~~509。
2.4表面镀铬应平滑光毫，色泽基本一致，无剥落、锈点、起泡及擦伤等缺陷。3试验方法
3.1基本尺寸5.1+g012mm和$7.94+g:015mm用专用塞规检验。3.2基本尺寸8二8:8mm按公差等级选用相应精度的通用量具测量。ZBY17033—1990

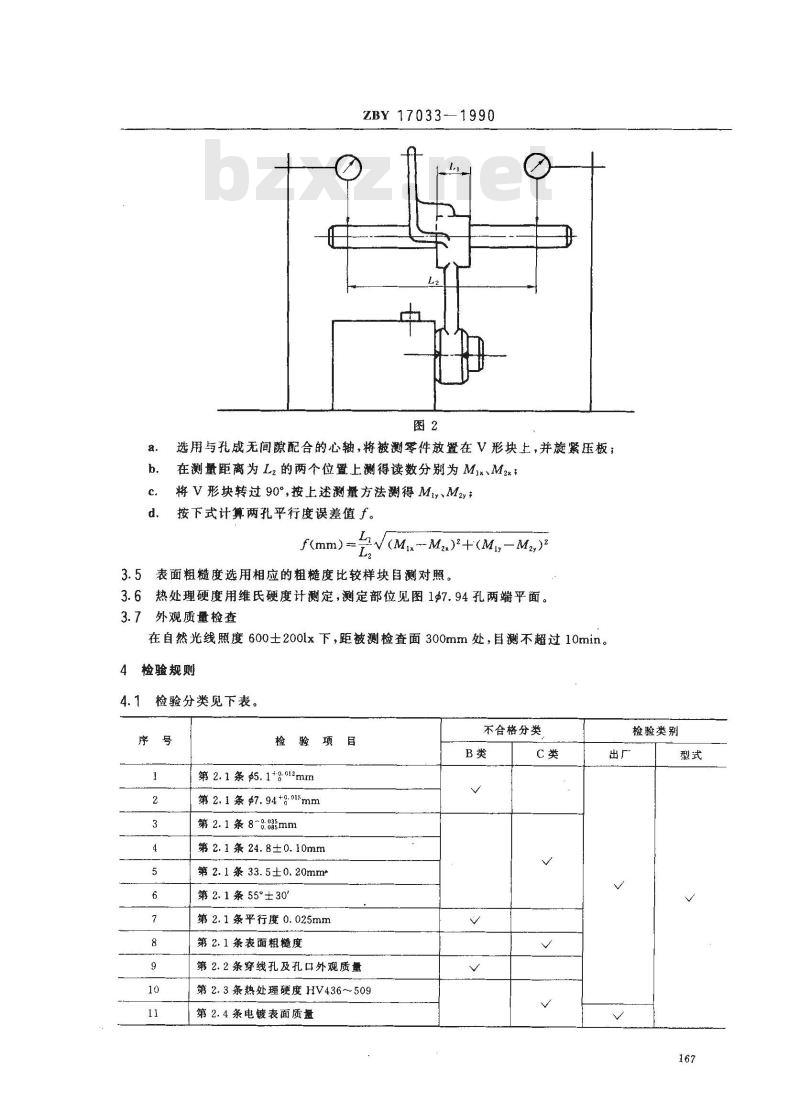

3.3基本尺寸24.8±0.10mm、33.5±0.20mm及55°±30用同一专用量具检验。3.4小孔对大孔轴线平行度$o.025mm的测量方法如图2所示。中华人民共和国轻工业部1990-03-27批准166
1990-10-01实施
ZBY 17033-1990
选用与孔成无间隙配合的心轴，将被测零件放置在V形块上，并旋紧压板；在测量距离为L，的两个位置上测得读数分别为M1x、M2x；将V形块转过90°，按上述测量方法得Mty、M2y按下式计算两孔平行度误差值于。么V(Mu-Ma)*+(M,-M,)2
f(mm)=
3.5表面粗糙度选用相应的粗糙度比较样块目测对照。3.6热处理硬度用维氏硬度计测定，测定部位见图1$7.94孔两端平面。3.7外观质量检查
在自然光线照度600士200lx下，距被测检查面300mm处，目测不超过10min。4检验规则
检验分类见下表。
检验项目
第2.1条±5.1+8012mm
第2.1条$7.94*g.015mm
第2.1条8~08mm
第2.1条24.8±0.10mm
第2.1条33.5±0.20mm
第2.1条55°±30″
第2.1条平行度0.025mm
第2.1条表面粗糙度
第2.2条穿线孔及孔口外观质量
第2.3条热处理硬度HV436~509
第2.4条电镀表面质量
不合格分类
检验类别
ZBY17033—1990www.bzxz.net

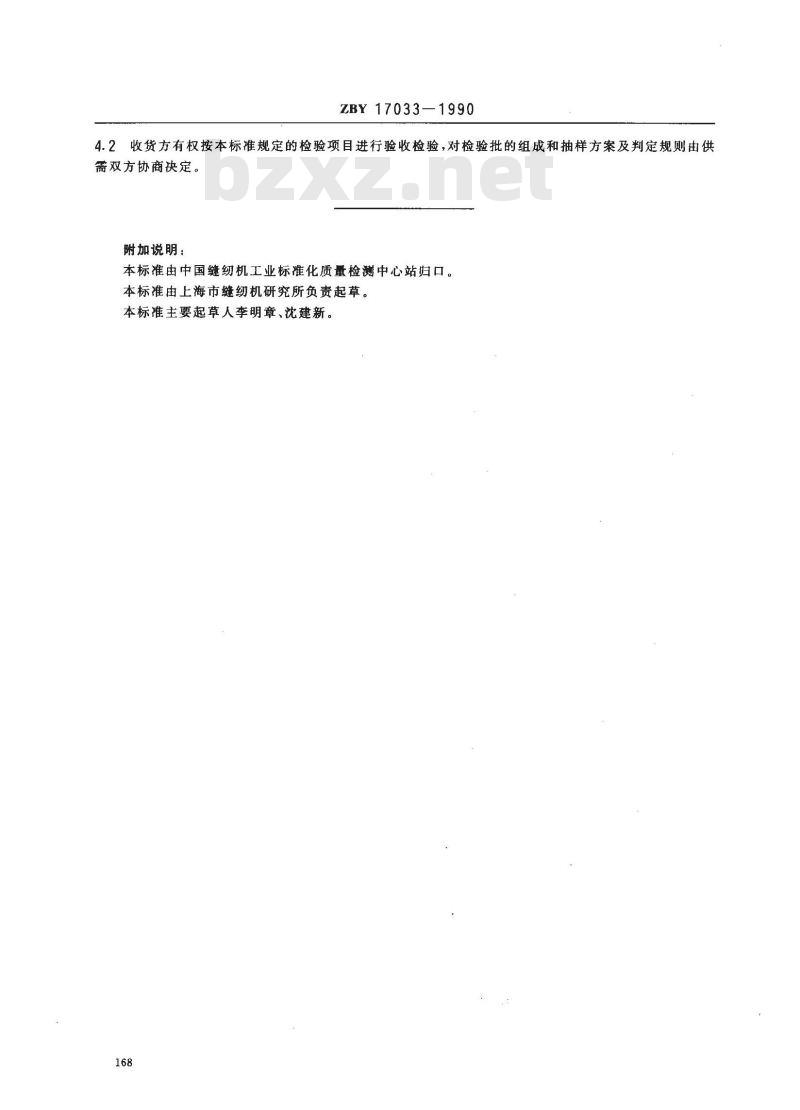

4.2收货方有权按本标准规定的检验项目进行验收检验，对检验批的组成和抽样方案及判定规则由供需双方协商决定。
附加说明：
本标准由中国缝纫机工业标准化质量检测中心站归口。本标准由上海市缝纫机研究所负责起草。本标准主要起草人李明章、沈建新。168
