【通信行业标准(YD)】 无绳电话机进网要求

中华人民共和国通信行业标准
无绳电话机进网要求
主题内容与适用范围免费标准bzxz.net
YD/T 696--93
本标准适用于模拟调制方式的无绳电话机及无绳电话通信系统进入电话网的技术要求。2引用标准
GB628225~1000MHz陆地移动通信网通过用户线接入公用通信网的接口参数GB6362
电话机频率响应
GB9032
脉冲式按键电话机技术要求
GB9033电话用脉冲式按键号盘技术要求GB 9034
GB 9035
双音多频式按键电话机技术要求电话用双音多频式按键号盘技术要求SJ27102
27～470MIIz调频（或调相）民用小型无线电话机技术条件3使用频率
应符合国家无线电管理委员会、国家安全部有关无绳电话机使用频率的规定【见附录A（补充件）。4技术要求
4.1接收机技术要求（包括手机及座机）4.1.1接收机灵敏度：信噪比［（信号+十失真+噪声)/噪声]为29dB时：a.于机≤10 μV；
b.座机≤10 μV。
4.1.2接收机邻道选择性：50dB。4.2发射机技术要求（包括手机及座机）4.2.1发射机输出功率：在502负载上的输出的功率：手机≤20mW，座机≤50mW
4.2.2发射机的载频频率容差：七2kHz。4.2.3发射机发射杂波：≤25μW。4.3电话机技术要求

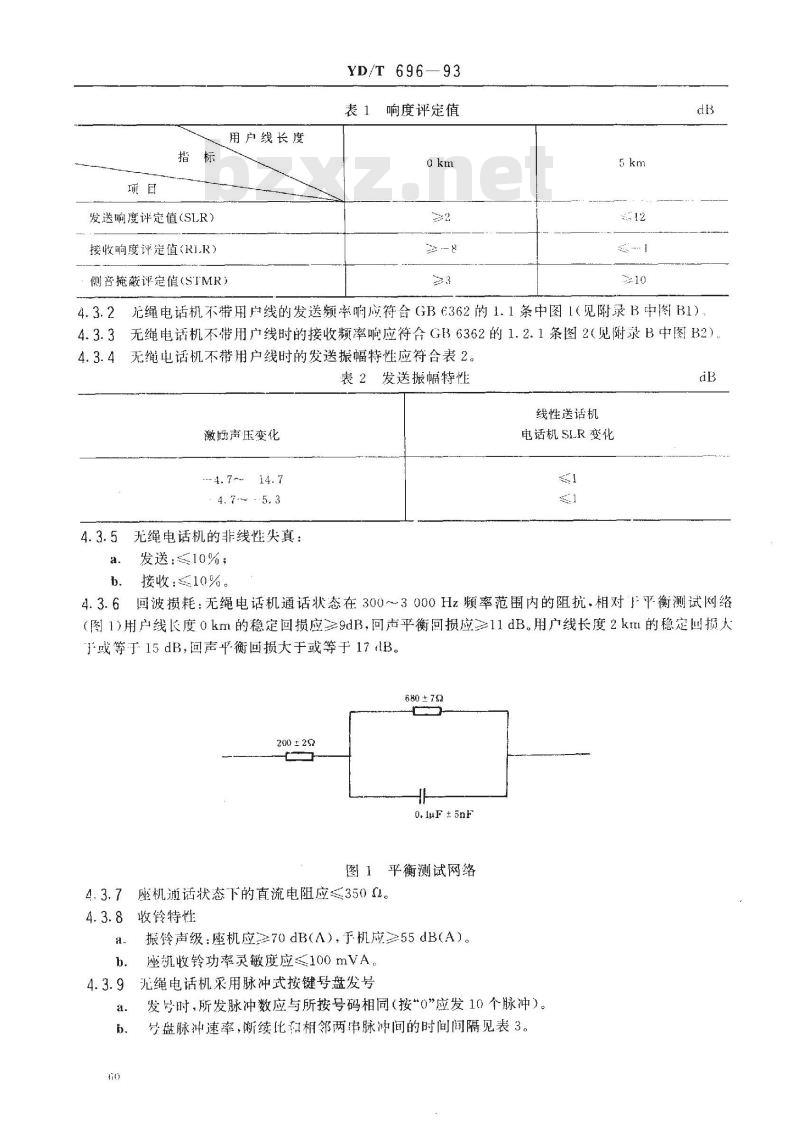

4.3.1无绳电话机接入模拟电话网测试系统内，其发送、接收和侧音的响度评定值应符合表1要求。中华人民共和国邮电部1994-03-26批准1994-09-01实施
发送响度评定值(SLR）
接收响度评定值(RI.R）
用户线长度
侧音掩蔽评定值（STMR）
YD/T 696-
表１ｎ
响度评定值
无绳电话机不带用户线的发送频率响应符合（GB362的1.1条中图1（见附录B中图B1）4.3.3无绳电话机不带用广线时的接收频率响应符合GB6362的1.2.1条图2（见附录B中图B2)、4.3.4无绳电话机不带用户线时的发送振幅特性应符合表2。表2发送振幅特性
激励声压变化
---4.7~14.7
4.7 * 5.3
4.3.5无绳电话机的非线性失真：a.
发送：≤10%；
接收：≤10%。
线性送话机
电话机SLR变化
4.3.6回波损耗：无绳电话机通话状态在300～3000Hz频率范围内的阻抗.相对下平衡测试网络（图1）用户线长度0km的稳定回损应≥9dB，回诺平衡回损应≥11dB。用广线长度2km的稳定四损大于或等于15dB，回声平衡回损大于或等于17lB。680±792
200±29
0.lμF±5nF
图1平衡测试网络
座机通话状态下的直流电阻应≤350。4.3.7
4.3.8收铃特性
振铃声级：座机应≥70dB（A），于机应≥55dB（A）。座机收铃功率灵敏度应≤100mVA。4.3.9无绳电话机采用脉冲式按键号盘发号a.

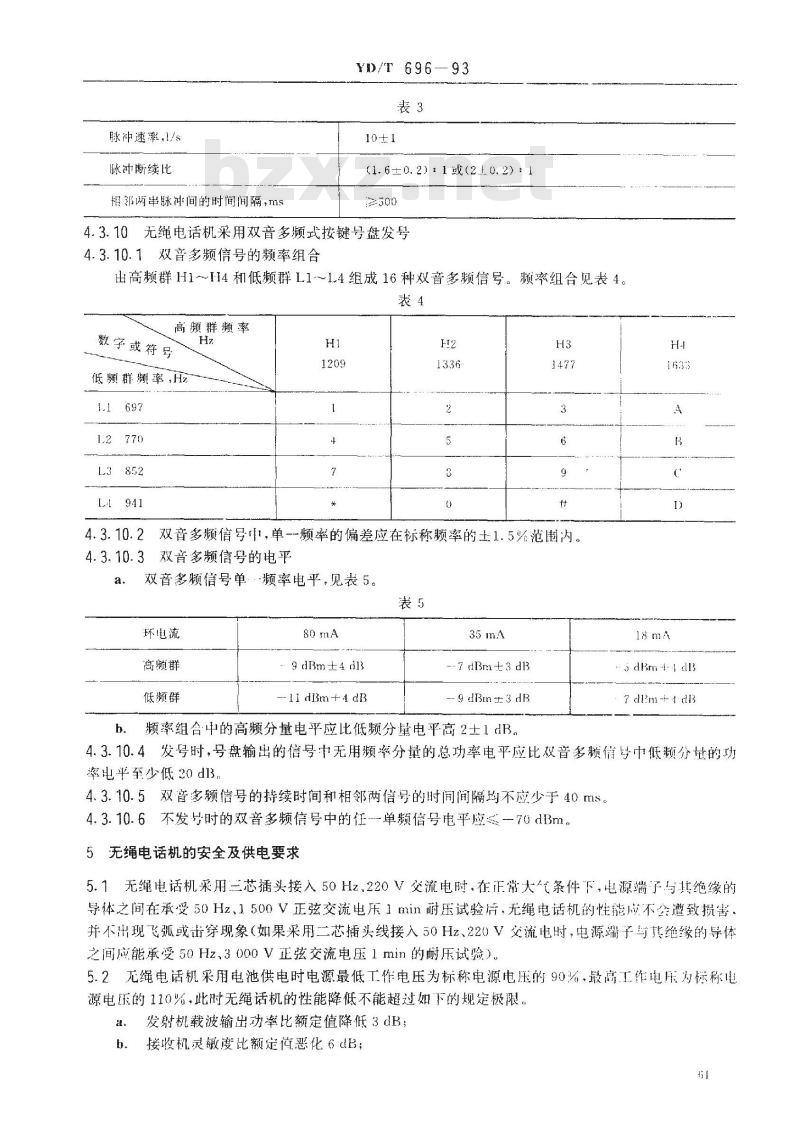

发号时，所发脉冲数应与所按号码相同（按\0\应发10个脉冲）。号盘脉冲速率，断续比和相邻两串脉冲间的时间间隔见表3。脉冲速率,1/s
脉冲断续比
根邻两串脉冲间的时间间隔，msY/T696—93
(1.6±0.2)：1或(2上0.2)：1
4.3.10无绳电话机采用双音多频式按键号盘发号4.3.10.1双音多频信号的频率组合出高频群H1～I14和低频群L1~L4组成16种双音多频信号。频率组合见表4。表4
高频群频率
数字或符号
低频群频率，H
4.3.10.2双音多频信号中，单-频率的偏差应在标称频率的士1.5%范围内。4.3.10.3双音多频信号的电平
双音多频信号单··频率电平，见表5。表5
环电流
高频群
低频群
9 dBm±4 d
-11 dBm+4 dB
-7dBm±3dB
9 dBm 3 dR
频率组合中的高频分量电平应比低频分量电平高2土1dBH4
5 dBm-1-1 cll3
7 d2m+4 d3
4.3.10.4发号时，号盘输出的信号中无用频率分量的总功率电平应比双音多频信号中低频分量的功率电平至少低20dB。
4.3.10.5双音多频信号的持续时间和相邻两信导的时间间隔均不应少于40ms。4.3.10.6不发号时的双音多频信号中的任-单频信号电平应≤-70dBm。无绳电话机的安全及供电要求
5.1无绳电话机采用三芯插头接入50Hz.220V交流电时，在正常大气条件下，电源端子与其绝缘的导体之间在承受50Hz、1500V正弦交流电乐1min耐压试验后，无绳电话机的性能应不会遭致损害并不出现飞弧或击穿现象（如果采用二芯插头线接入50Hz、220V交流电时，电源端子与其绝缘的导体之间应能承受50Hz、3000V正弦交流电压1min的耐压试验）。5.2无绳电话机采用电池供电时电源最低工作电压为标称电源电压的90%，最高工作电压为标称电源电压的110%，此时无绳话机的性能降低不能超过如下的规定极限a.
发射机载波输出功率比额定值降低3dB；b接收机灵敏度比额定恶化6dB；61
5—93
载波频率误差应达到规定的允许值。c.

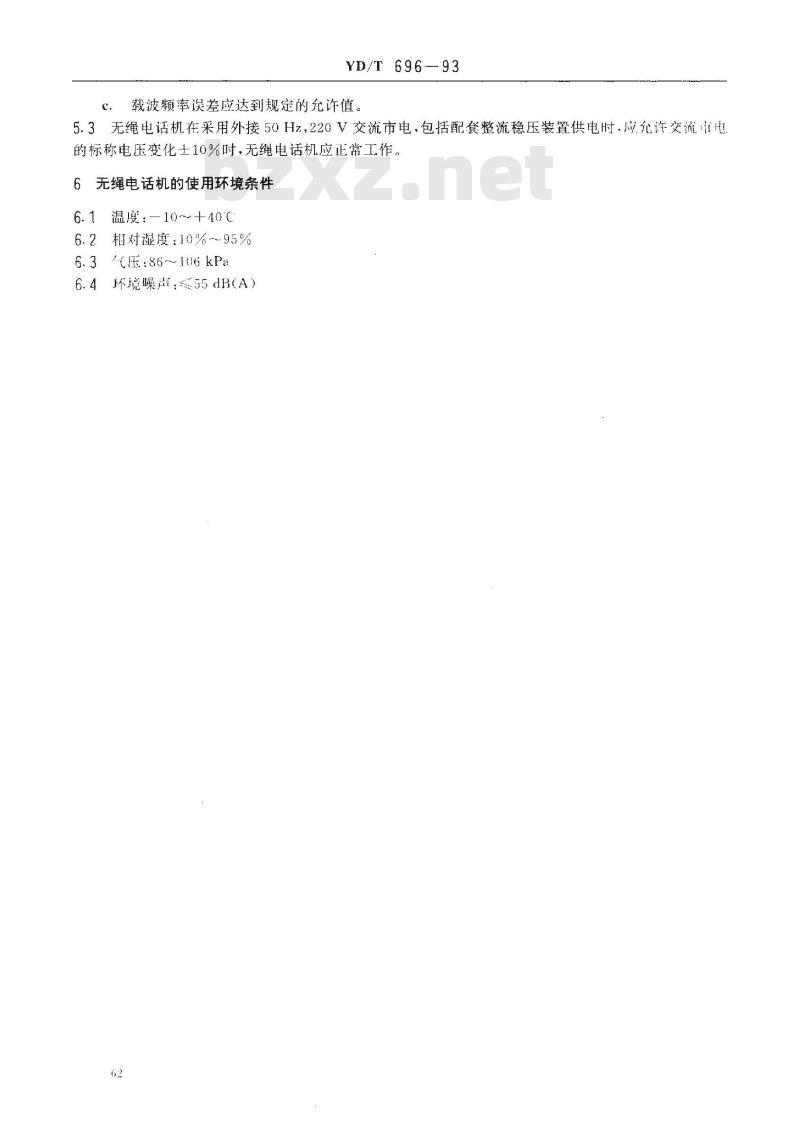

5.3无绳电话机在采用外接50Hz，220V交流市电，包括配套整流稳压装置供电时.应允许交流市电的标称电压变化士10%时，无绳电话机应正常工作。6无绳电话机的使用环境条件
6.1温度：-10~+40℃
6.2相对漩度：10%～95%
6.3气压：86~106kPa
6.4环境噪声：55dB(A）
YD/T69693

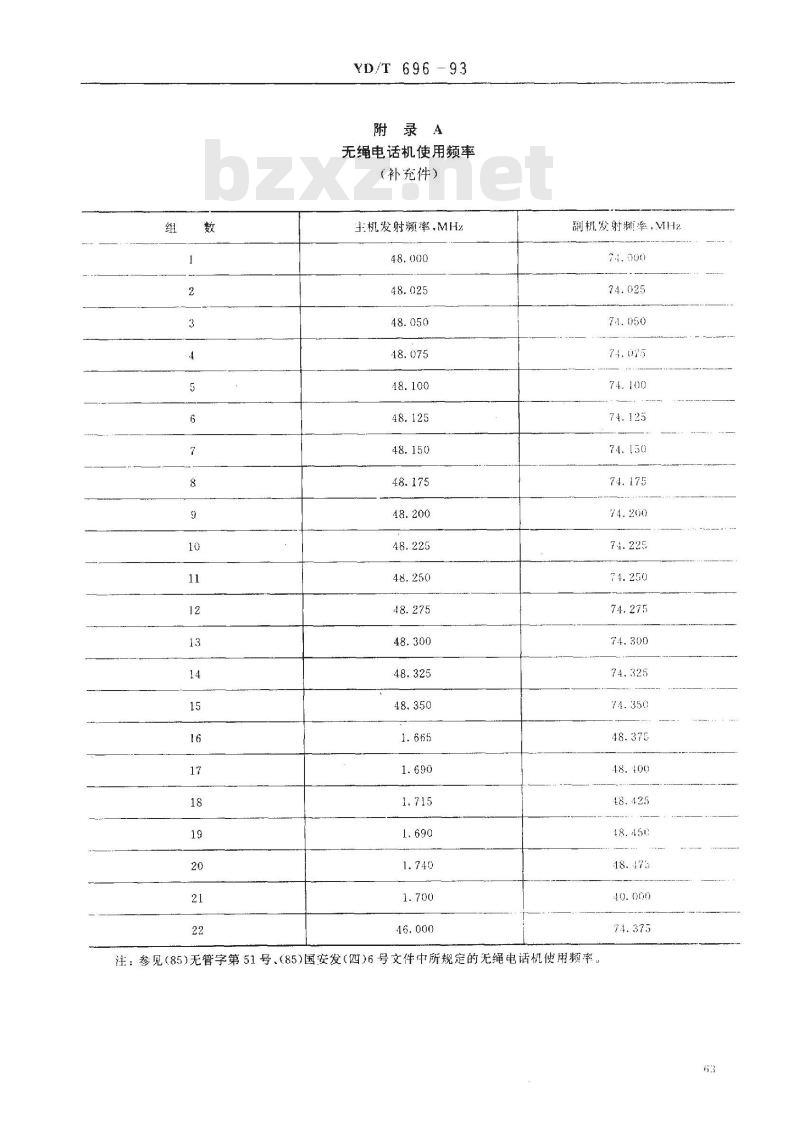

附录A
无绳电话机使用频率
（补充件）
主机发射频率，MHz
副机发射频率，MHz
注：参见（85）无管字第51号、（85)国安发（四）6号文件中所规定的无绳电话机使用频率。63
696-93
附录B
无绳电话机不带用户线时的发送·接收频响（补充件）
发送典型频响及允差（应符合图B1规定的允差范围）充差上限
充差下限上
3006 4 000 5000
发送典型频响及允差
B2接收典型频响及允差（应符合图B2规定的允差范围）20
充差上限
充羟下限：
接收典型频响及允差
3oo 5h?
附加说明：
YD/T 696-- 93
本标准由中华人民共和国邮电部提出。本标准出邮电部电信传输研究所归！。本标准由邮电部第、一研究所负责起草。本标主要起草人赵林泉。
附件；
通信行业标准更改通知单
YD/T69693《无绳电话机进网要求》更改的内容随YD/T696-93自1994年9月111起实施YD/T696一93\附录A无绳电话机使用频率（补充件）”更改为：附录A
无绳电话使用频率
（补充件）
座机发射频率
手机发射频率
