【烟草行业标准(YC)】 烟草机械 贮柜 第1部分:型式与基本参数

YC/T 87.1—1996

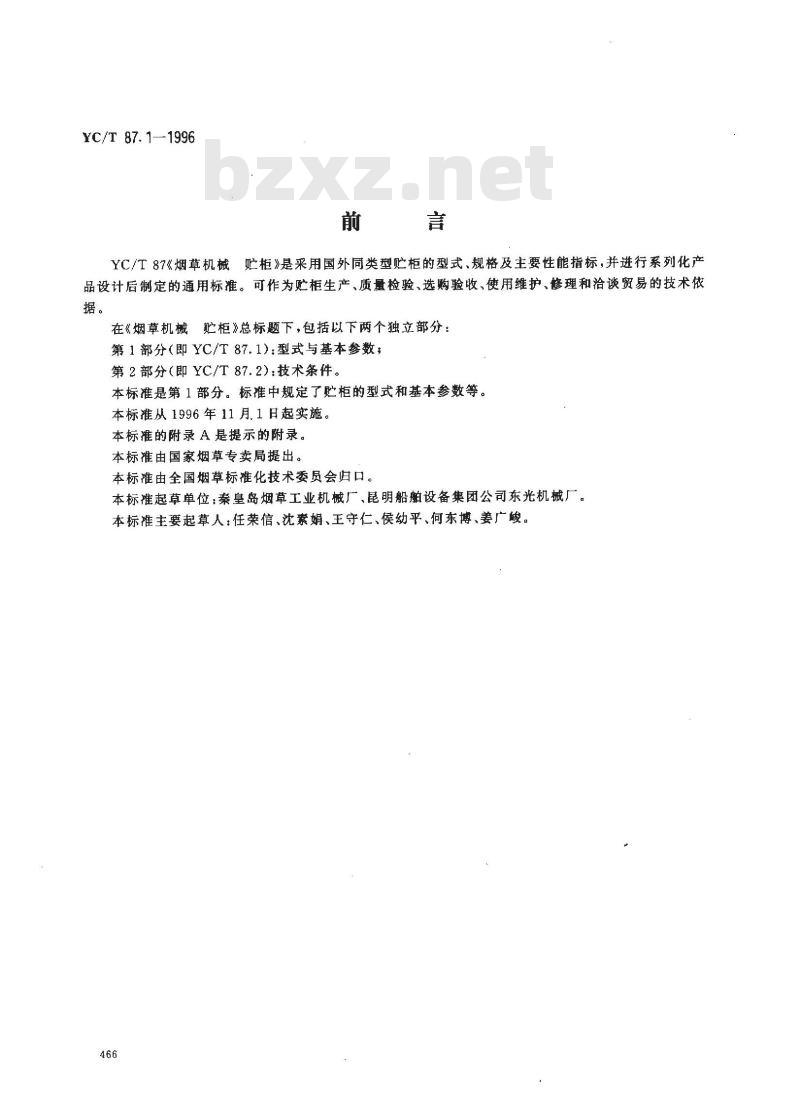

YC/T87《烟草机械贮柜》是采用国外同类型贮柜的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准。可作为贮柜生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。
在《烟草机械贮柜》总标题下，包括以下两个独立部分：第1部分（即YC/T87.1）：型式与基本参数；第2部分（即YC/T87.2）：技术条件。本标准是第1部分。标雄中规定了贮柜的型式和基本参数等。本标准从1996年11月.1日起实施。本标推的附录 A是提示的附录。本标准由国家烟草专卖局提出。本标雅由全国烟草标雅化技术委员会归口。本标推起草单位：秦皇岛烟草工业机械厂、昆明船设备集团公司东光机械厂。本标准主要起草人：任荣信、沈素娟、王守仁、侯幼平、何东博、姜广峻。466
1范围
中华人民共和国烟草行业标准
烟草机械贮柜
第1部分：型式与基本参数
Tobacco machinery
Reserve cupboard--
Part 1 : Types and basic parameters本标推规定了烟草加工用贮柜的型式、型号和基本参数本标准适用于烟草制丝生产线和打叶复烤线中贮存烟草物料的贮柜。2分类与命名
2.1型式　
2.1.1贮柜按其结构可划分为普通式、对项式、双层式和三层式。2.1.2贮柜按其布料方式分为条播式和寻堆式。YC/T 87. 1—1996
2.2型号命名方法
2.2.1产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下：
辅助代号
改进设计代号
主参数代号
-型别代号
组别代号
类别代号
2.2.1.1类别代号用贮柜名称中“柜”字的第个大写汉语拼音字母G表示。2.2.1.2组别按贮柜的结构形式划分。组别名称和代号见表1。表1组别名称和代号
组别名称
组别代号
普通式
对预式
2.2.1.3型别按贮柜的布料方式划分。型别名称和代号见表2。国家烟草专卖局1996-07-08批准双层式
三层式
1996-11-01实施
型别名称
型别代号
YC/T87.1—1996

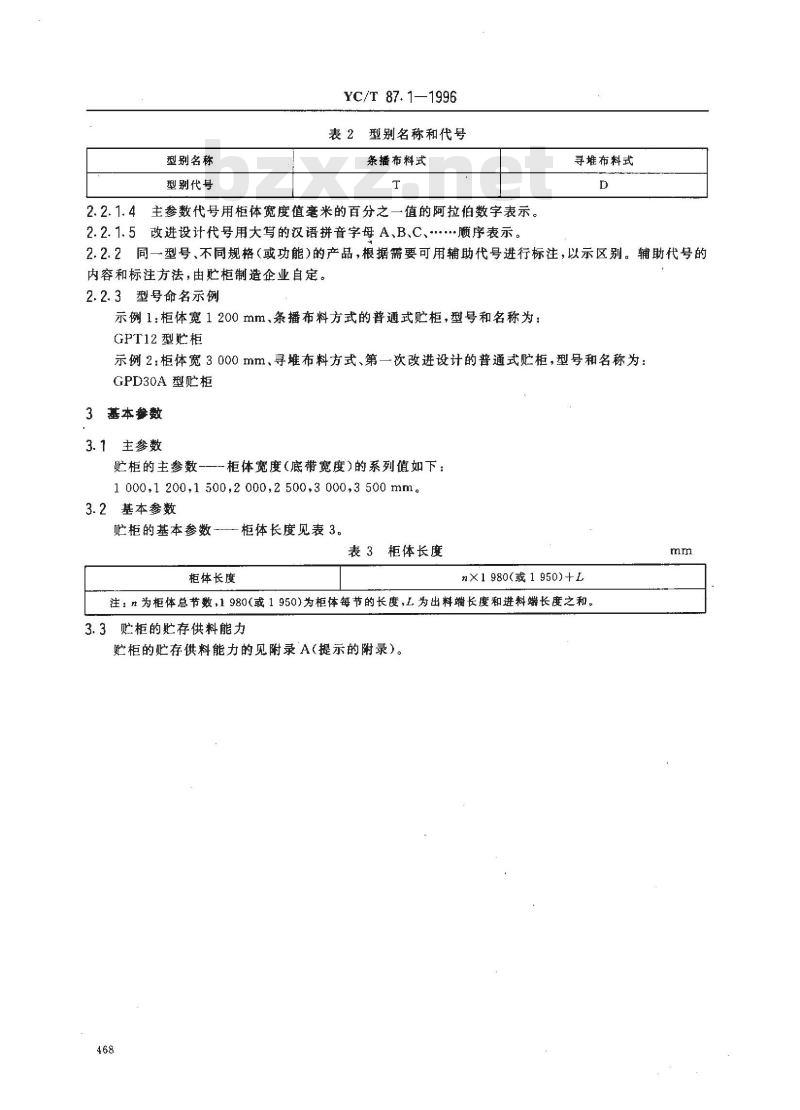

表2型别名称和代号
条播布料式
2.2.1.4主参数代号用柜体宽度值毫米的百分之一值的阿拉伯数字表示。2.2.1.5改进设计代号用大写的汉语拼音字母A、B.C、..·顺序表示。寻堆布料式
2.2.2同一型号、不同规格（或功能）的产品，根据需要可用辅助代号进行标注，以示区别。辅助代号的内容和标注方法，由贮柜制造企业自定。2.2.3型号命名示例
示例1：柜体宽1200mm、条播布料方式的普通式贮柜，型号和名称为：GPT12 型贮柜
示例2：柜体宽3000mm.寻堆布料方式、第一次改进设计的普通式贮柜，型号和名称为：GPD30A型贮柜
3基本参数
3.1主参数
贮柜的主参数——柜体宽度（底带宽度）的系列值如下：1000.1200,1500,2000,2500,3000,3500mm3.2基本参数
贮柜的基本参数
柜体长度
柜体长度见表3。
表3柜体长度
n×1980(或1950)+L
注：n为柜体总节数，1980（或1950)为柜体每节的长度，L为出料端长度和进料端长度之和。3.3贮柜的贮存供料能力
贮柜的贮存供料能力的见附录A（提示的附录）。468
YC/T 87. 1--1996

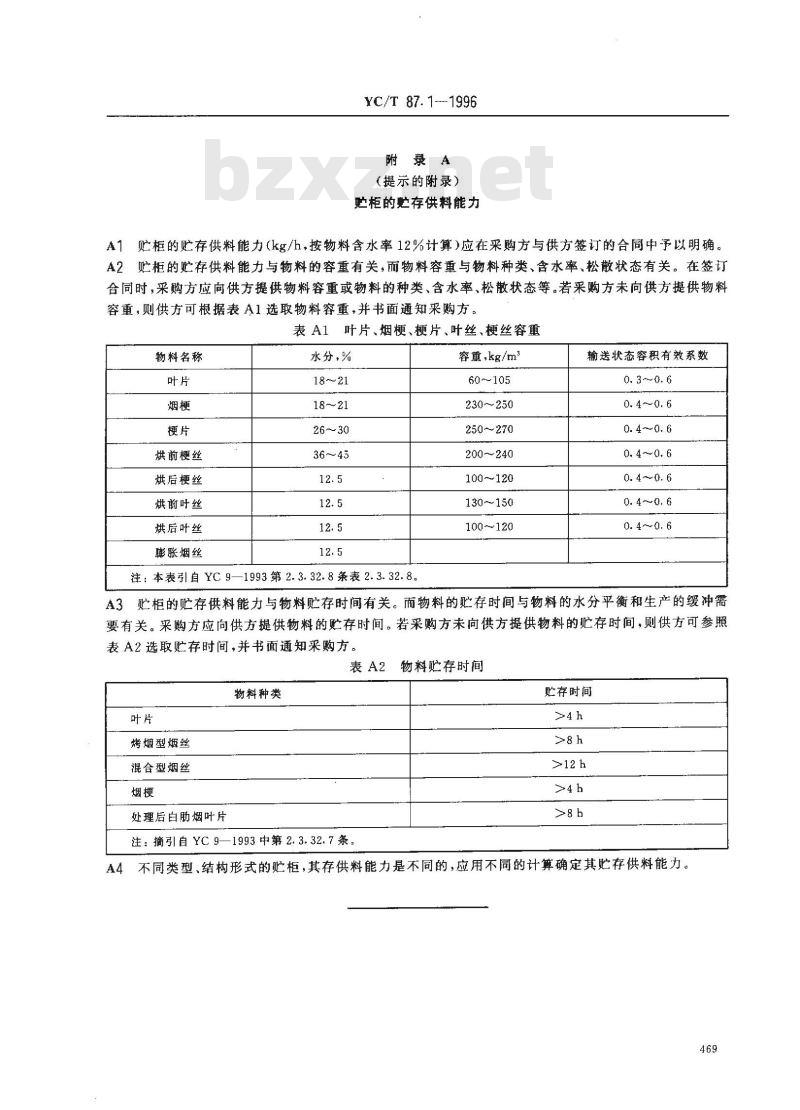

附录A
（提示的附录）
柜的贮存供料能力
A1贮柜的贮存供料能力（kg/h，按物料含水率12%计算）应在采购方与供方签订的合同中予以明确。A2贮柜的贮存供料能力与物料的容重有关，而物料容重与物料种类、含水率、松散状态有关。在签订合同时，采购方应向供方提供物料容重或物料的种类、含水率、松散状态等。若采购方未向供方提供物料容重，则供方可根据表A1选取物料容重，并书面通知采购方。表A1叶片、烟梗、梗片、叶丝、梗丝容重物料名称
烘前梗丝wwW.bzxz.Net
烘后梗丝
烘前叶丝
烘后叶丝
膨胀烟丝
水分、%
注：本表引自YC9—1993第2.3.32.8条表2.3.32.8。容重，kg/m
60~105
230~250
250~270
200~240
100~120
130~150
100~120
输送状态容积有效系数
0. 3~ 0. 6
0. 4～0. 6
0. 4~0. 6
0. 4~0. 6
A3贮柜的存供料能力与物料贮存时间有关。而物料的贮存时间与物料的水分平衡和生产的缓冲需要有关。采购方应向供方提供物料的贮存时间。若采购方未向供方提供物料的贮存时间，则供方可参照表A2选取贮存时间，并书面通知采购方表A2物料贮存时间
物料种类
烤烟型烟丝
混合型烟丝
处理后白助烟叶片
注：摘引自YC9—1993中第2.3.32.7条贮存时间
不同类型、结构形式的贮柜，其存供料能力是不同的，应用不同的计算确定其贮存供料能力。A4
