【烟草行业标准(YC)】 烟草机械 振动式输送机 第1部分:型式与基本参数

YC/T 85. 1--1996

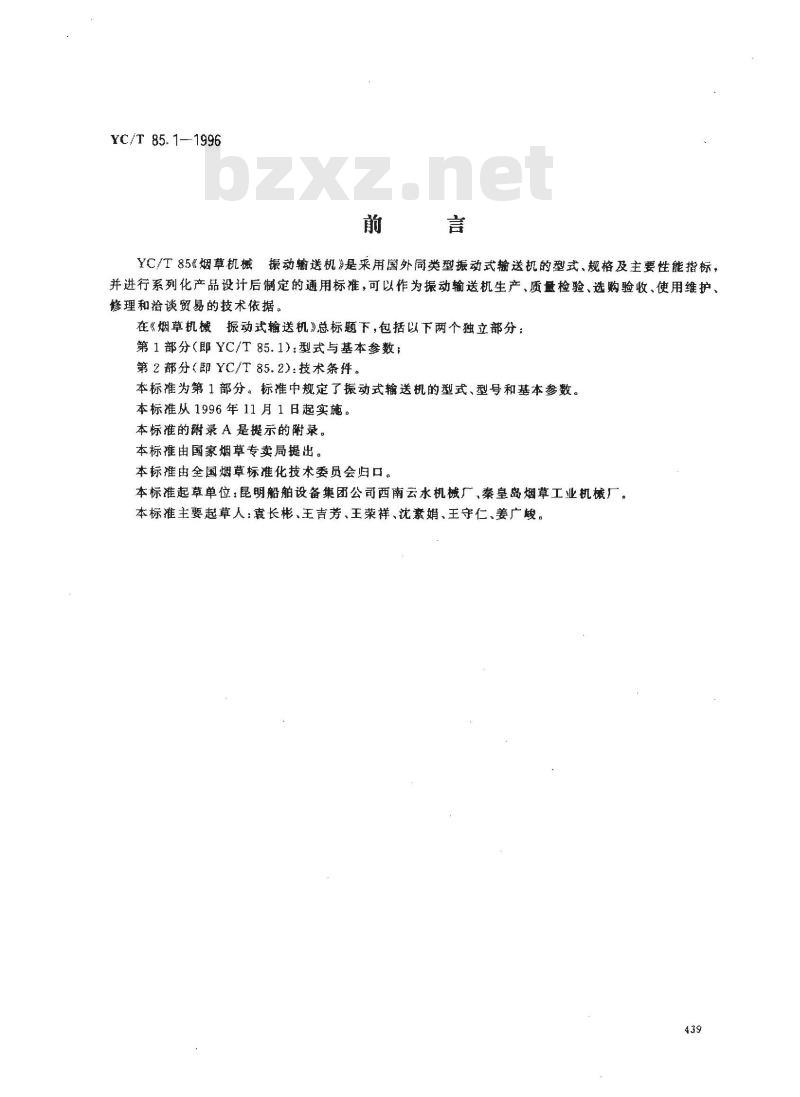

YC/T85烟草机械振动输送机》是采用国外同类型振动式输送机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可以作为振动输送机生产、质量检验、选购验收、使用维护、修理和治谈贸易的技术依据。
在《烟草机振动式输送机》总标题下，包括以下两个独立部分：第1部分（即YC/T85.1）：型式与基本参数：第2部分（即YC/T85.2)：技术条件。本标准为第1部分。标准中规定了振动式输送机的型式、型号和基本参数。本标准从1996年11月1日起实施。本标准的附录A是提示的附录。
本标推由国家烟草专卖局提出。本标推由全国烟草标准化技术委员会归口。本标准起草单位：昆明船舶设备集团公司西南云水机械厂，秦皇岛烟草工业机械厂。本标准主要起草人：袁长彬、王吉芳、王荣祥、沈素娟、王守仁、姜广峻。439

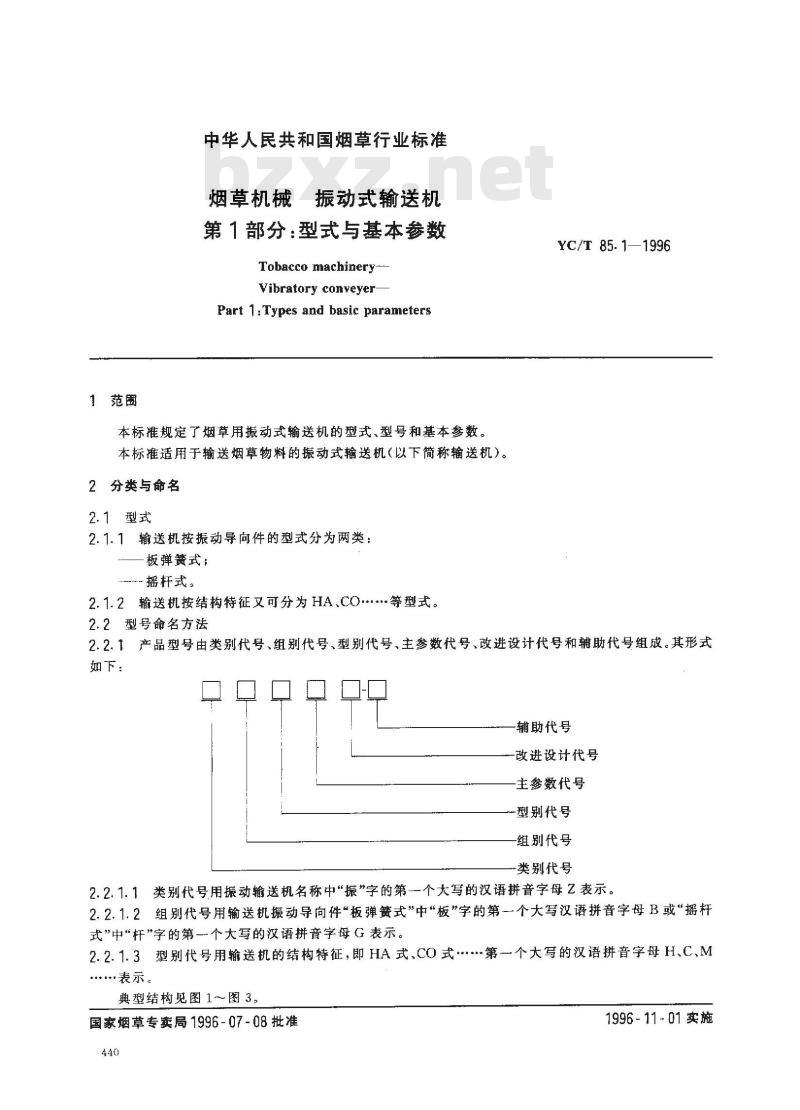

1范围
中华人民共和国烟草行业标准
烟草机械
振动式输送机
第1部分：型式与基本参数
Tobacco machinery-
Vibratory conveyer
Part 1: Types and basic parameters本标推规定了烟草用振动式输送机的型式、型号和基本参数。本标推适用于输送烟草物料的振动式输送机（以下简称输送机）。2分类与命名
2.1型式
2.1.1输送机按振动导向件的型式分为两类：板弹簧式；
播杆式。
2.1.2输送机按结构特征又可分为HA.CO.等型式。2.2型号命名方法
YC/T 85. 11996
2.2.1产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号组成。其形式如下：
辅助代号
改进设计代号
主参数代号
型别代号
组别代号
类别代号
2.2.1.1类别代号用振动输送机名称中“振字的第一个大写的汉语拼音字母Z表示。2.2.1.2组别代号用输送机振动导向件“板弹簧式”中“板”字的第一个大写汉语拼音字母B或“摇杆式”中“杆\字的第一个大写的汉语拼音字母G表示。2.2.1.3型别代号用输送机的结构特征，即HA式.CO式.第一个大写的汉语拼音字母H.C、M表示。
典型结构见图1～图3。
国家烟草专卖局1996-07-08批准440
1996-11-01实施
YC/T 85.1-1996
物料斑间

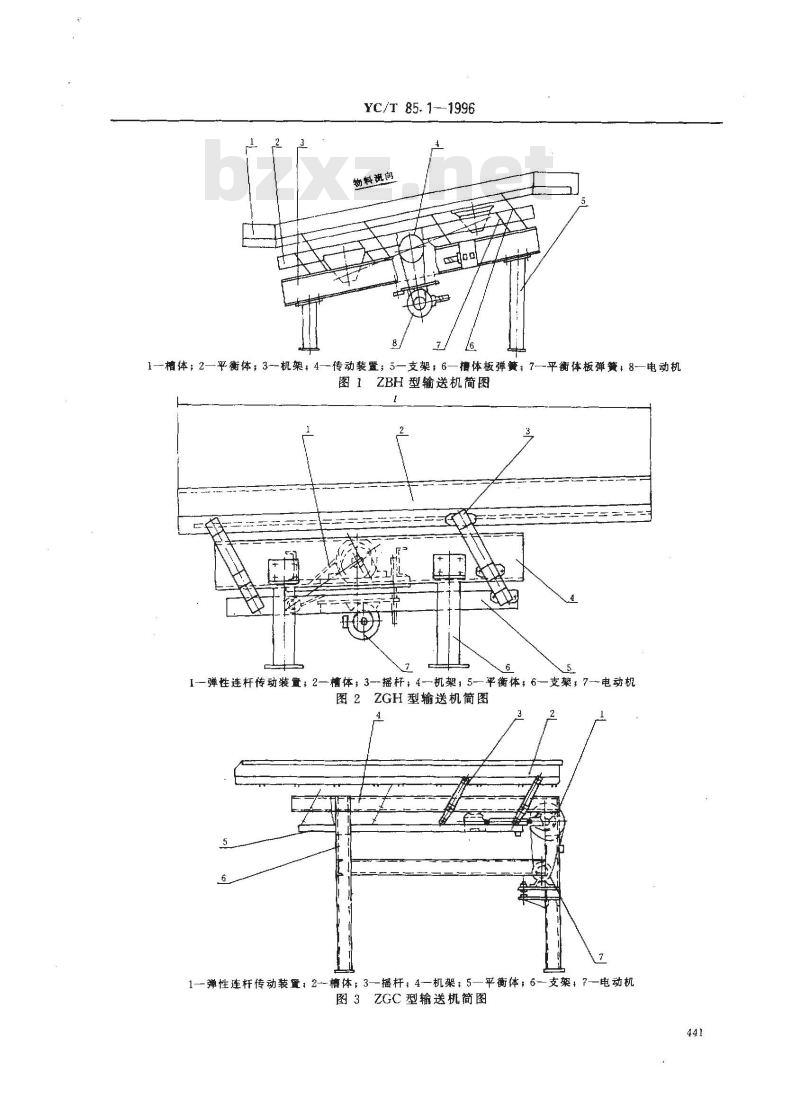

1—槽体；2—平衡体；3机架4—传动装置；5—支架；6—槽体板弹簧：7—平衡体板弹簧，8—电动机图1
ZBH型输送机简图
1—弹性连杆传动装置：2—槽体；3—摇杆：4一机架，5—平衡体，6—支架，7—电动机图22GH型输送机简图
1—弹性连杆传动装置：2--槽体；3摇杆，4—机架；5—平衡体；6—支架，7电动机图3ZGC型输送机简图
YC/T 85. 1--1996

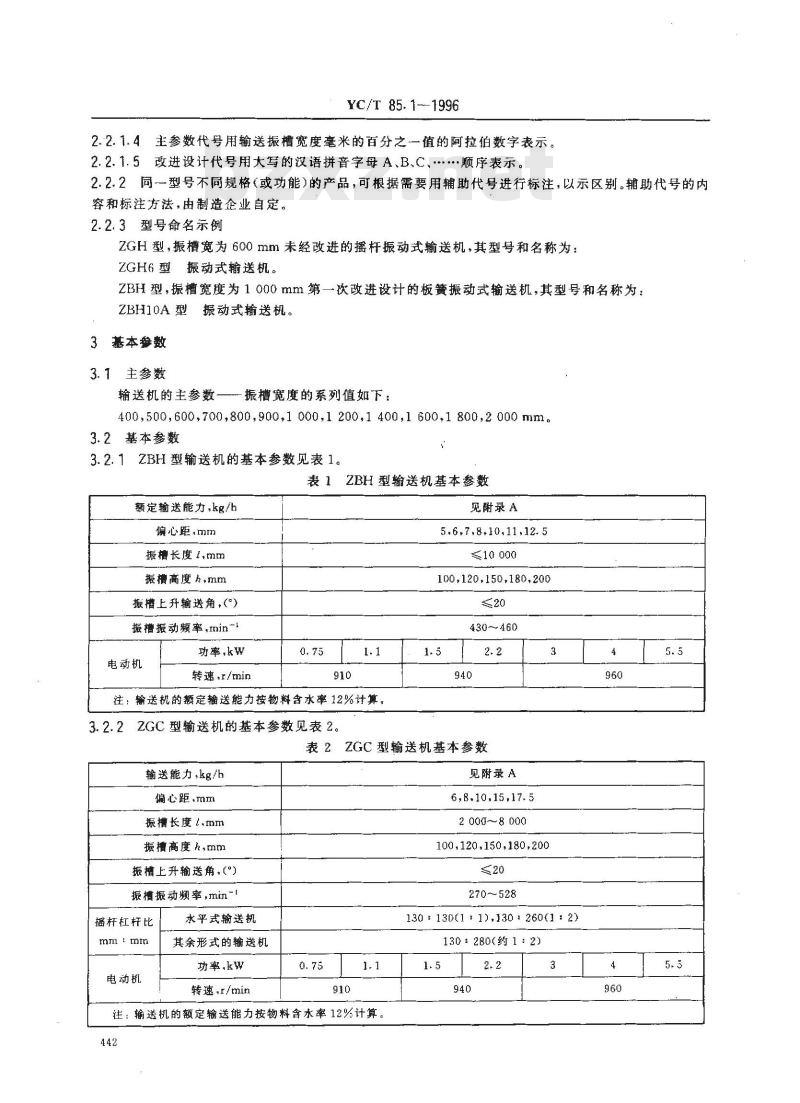

2.2.1.4主参数代号用输送振槽宽度毫米的百分之一值的阿拉伯数字表示。2.2.1.5改进设计代号用大写的汉语拼音字母A、B.C、.顺序表示。2.2.2同一型号不同规格（或功能）的产品，可根据需要用辅助代号进行标注，以示区别。辅助代号的内容和标注方法，由制造企业自定。2.2.3型号命名示例
ZGH型，振槽宽为600mm未经改进的摇杆振动式输送机，其型号和名称为：ZGH6型振动式输送机。
ZBH型，振槽宽度为1000mm第一次改进设计的板簧振动式输送机，其型号和名称为：ZBH10A型振动式输送机。
3基本参数
3.1主参数
输送机的主参数一
一振槽宽度的系列值如下：
400,500,600,700,800,900,1 000,1 200,1 400.1 600,1 800,2 000 mm.3.2基本参数
3.2.1ZBH型输送机的基本参数见表1。表 1ZBH型输送机基本参数
额定输送能力，kg/h
偏心距.mm
振槽长度1.mm
振槽高度h，mm
搬措上升输送角，（\)
振振动频率，min~1
电动机
功率，kw
转速，r/min
注：输送机的额定输送能力按物料含水率12%计算，3.2.22GC型输送机的基本参数见表2。见附录A
5.6,7,8,10,11,12.5
100,120,150,180,200
430-460
表2ZGC型输送机基本参数
输送能力，kg/h
偏心距，mm
振槽长度t.mm
振槽高度h,mm
振槽上升输送角，（\）
振槽振动频率，min-1
摇杆杠杆比
mm : mm
电动机
水平式输送机
其余形式的输送机
功率.kw
转速，r/min
注：输送机的额定输送能力按物料含水率12%计算442
见附录A
6,8.10,15,17. 5
2 000~~8 000
100,120,150,180,200
270~528
130 + 130(1 + 1),130 : 260(1 : 2)130：280约1：2)

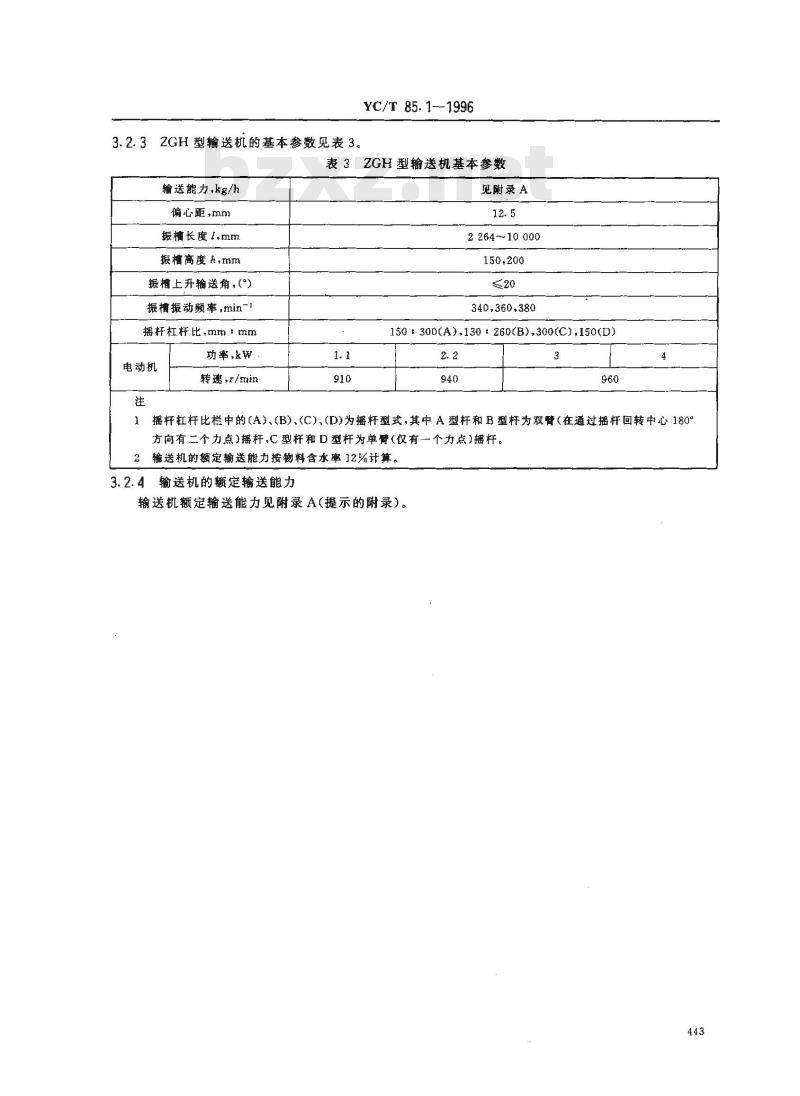

3.2.32GH型输送机的基本参数见表3。YC/T 85.1--1996
表3ZGH型输送机基本参数
输送能力，kg/h
偏心距，mm
振槽长度1.mm
报槽高度h,mm
振槽上升输送角，（\）
振槽振动频率,min-1
摇杆杠杆比，mm：mm
电动机
功率，w，
转速r/min
见附录A
2 264~10 000
150,200
340.360.380
150300(A).130:260(B),300(C),150(D)2.2
摇杆杠杆比栏中的(A)、(B)、(C)、(D)为摇杆型式,其中 A型杆和B型杆为双臂(在通过摇杆回转中心 180°方向有二个力点）摇杆，C型杆和D型杆为单臂（仅有一个力点）摇杆，输送机的额定输送能力按物料含水率12%计算。输送机的额定输送能力
输送机额定输送能力见附录A（提示的附录）。443下载标准就来标准下载网
YC/T85.1—1996
附录A
（提示的附录）
振动式输送机的额定输送能力
A1振动式输送机的额定输送能力（kg/h，按物料含水率12%计算）应在采购方与供方签订的合同中予以明确。
A2振动式输送机的额定输送能力与所输送物料的容重有关，而物料容重与物料种类、含水率和松散状态有关。在签订合同时，采购方应向供方提供物料容重或物料种类、含水率、松散状态等。若采购方未向供方提供物料容重，则供方可参照表A1选取物料容重，并书面通知采购方。表A1叶片、烟梗、梗片、叶丝、梗丝容重物料名称
烘前梗丝
烘后梗丝
烘前叶丝
烘后叶丝
膨胀烟丝
水分，%
26～30
注：本表引自YC9--1993中2.3.32.8条表2.3.32.8。容重+kg/m3
60~105
230~250
250~270
200～240
100～120
130150
100～120
输送状态容积有效系数
0. 4 ~ 0. 6
0. 4 ~~0. 6
0. 4~0. 6
0. 4~0. 6
0. 4~0. 6
A3输送机的额定输送能力与振槽结构尺寸和物料在振槽内的状态（有效容积)有关。容积有效系数可参照表A1选取。
A4不同类型、结构的输送机，额定输送能力是不同的，应用不同的计算方法确定额定输送能力。444
