【烟草行业标准(YC)】 烟草机械 带式输送机 第2部分:技术条件

YC/T 86.2—1996

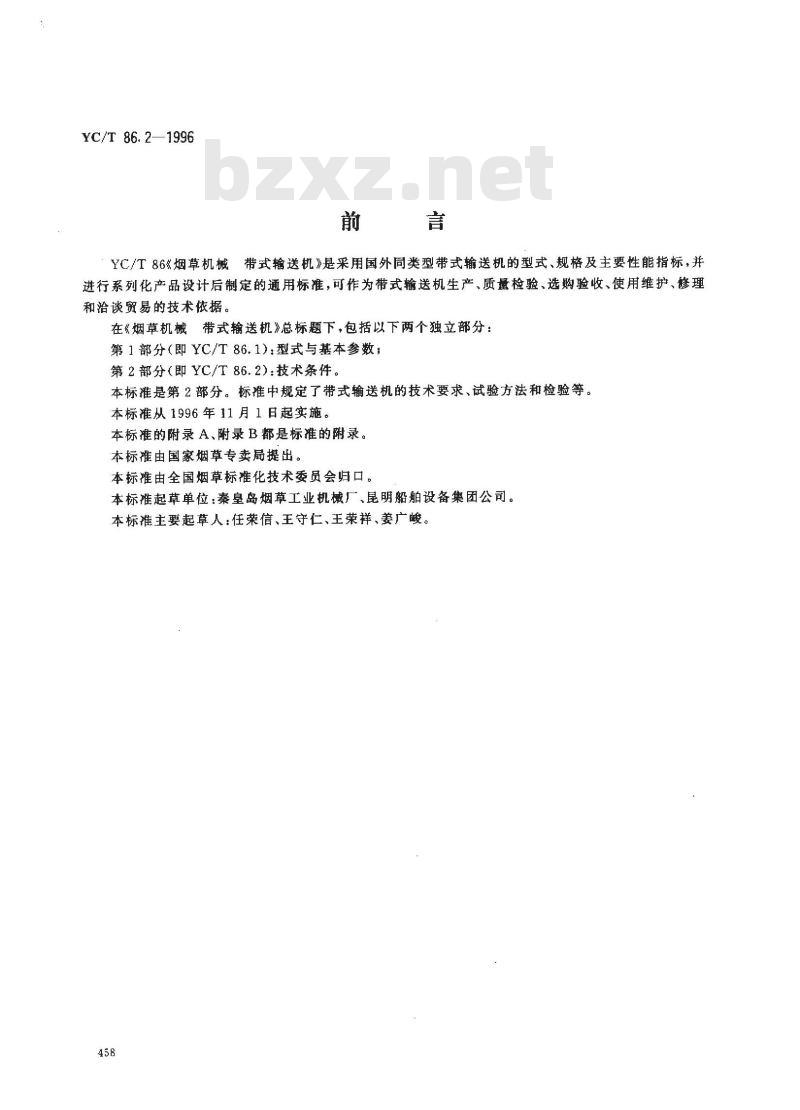

YC/T86%烟草机械带式输送机》是采用国外同类型带式输送机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为带式输送机生产、质量检验、选购验收、使用维护，修理和洽谈贸易的技术依据。
在《烟草机械带式输送机》总标题下，包括以下两个独立部分：第1部分（即YC/T86.1)：型式与基本参数；第2部分（即YC/T86.2）：技术条件。本标准是第2部分。标准中规定了带式输送机的技术要求、试验方法和检验等。本标准从1996年11月1日起实施。本标准的附录A、附录B都是标准的附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标推起草单位：秦皇岛烟草工业机械厂、昆明船舶设备集团公司。本标准主要起草人：任荣信、王守仁、王荣祥、姜广峻。458

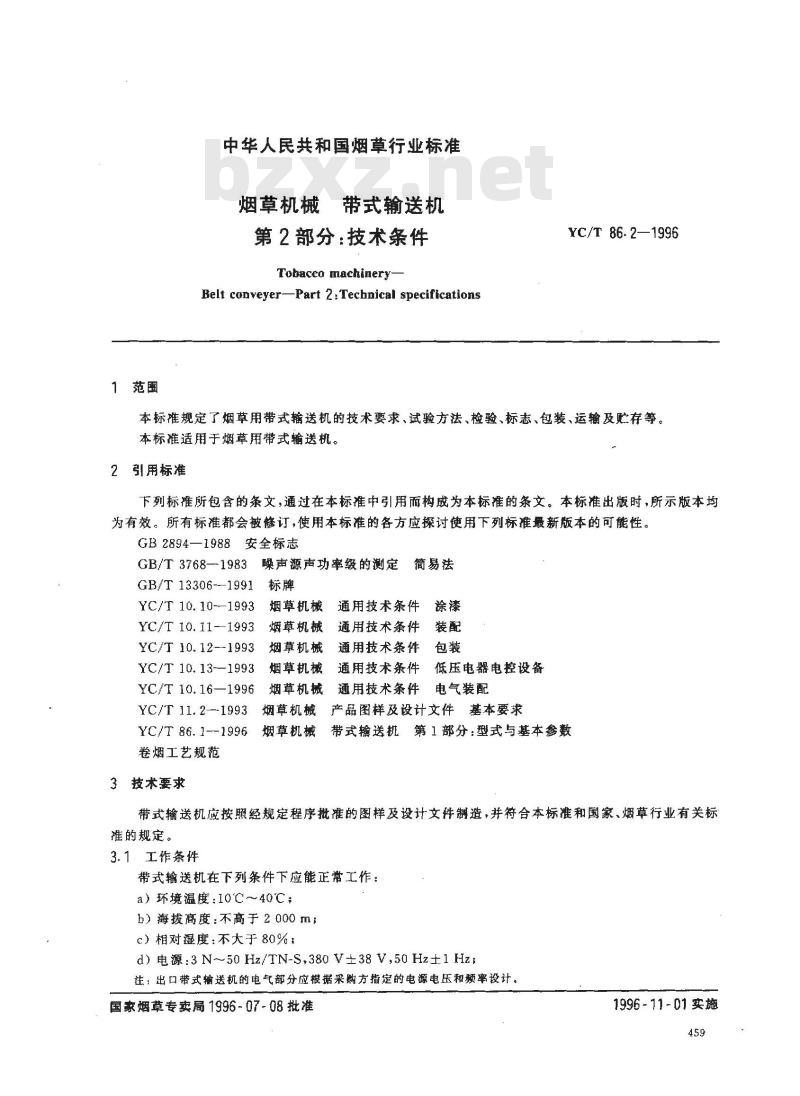

1范围
中华人民共和国烟草行业标准
烟草机械
带式输送机
第2部分：技术条件
Tobacco machinery-
Belt conveyer-Part 2:Technical specificationsYC/T 86.2—1996
本标准规定了烟草用带式输送机的技术要求、试验方法、检验、标志、包装、运输及贮存等。本标准适用于烟草用带式输送机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2894—1988安全标志
噪声源声功率级的测定
GB/T 3768—1983
GB/T 13306-1991
YC/T 10.10--1993
YC/T 10.11-1993
YC/T 10.121993
YC/T 10. 13-—1993
烟草机械
烟草机械
烟草机械
烟草机械
YC/T 10.16—1996
烟草机械
YC/T 11.21993
YC/T 86. 1--1996
卷烟工艺规范
3技术要求
烟草机械
烟草机械
简易法
通用技术条件
通用技术条件
通用技术条件
通用技术条件
通用技术条件
低压电器电控设备
电气装配
产品图样及设计文件基本要求
第1部分：型式与基本参数
带式输送机
带式输送机应按照经规定程序批准的图样及设计文件制造，并符合本标准和国家、烟草行业有关标准的规定。
3.1工作条件
带式输送机在下列条件下应能正常工作：a）环境温度：10℃～40℃*
b）海拔高度：不高于2000m
c）相对湿度：不大于80%；
d）电源3N~50Hz/TN-S,380V±38V,50Hz±1Hzi注：出口带式输送机的电气部分应根据采购方指定的电源电压和额率设计。国家烟草专卖局1996-07-08批准1996-11-01实施
YC/T 86.2—1996

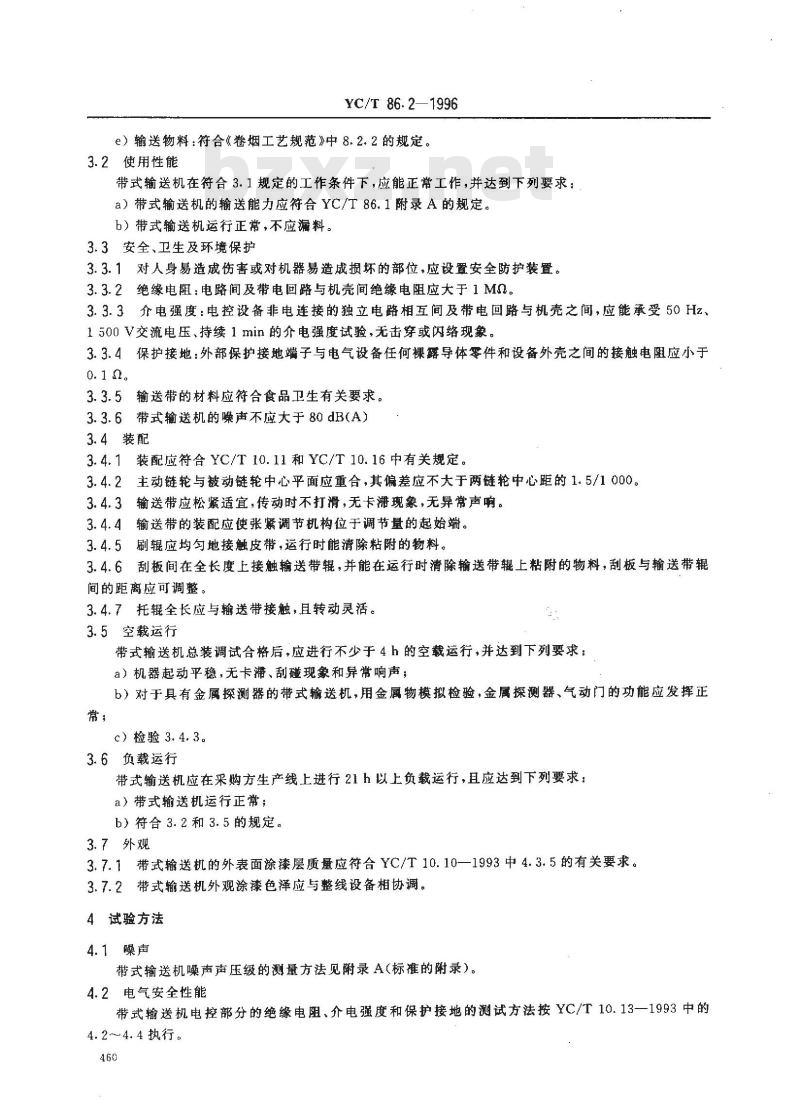

e）输送物料：符合（卷烟工艺规范》中8.2.2的规定。3.2使用性能
带式输送机在符合3.1规定的工作条件下，应能正常工作，并达到下列要求：a）带式输送机的输送能力应符合YC/T86.1附录A的规定。b）带式输送机运行正常，不应漏料。3.3安全、卫生及环境保护
3.3.1对人身易造成伤害或对机器易造成损坏的部位，应设置安全防护装置。3.3.2绝缘电阻：电路间及带电回路与机壳间绝缘电阻应大于1M。3.3.3介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50Hz、1500V交流电压、持续1min的介电强度试验，无击穿或闪络现象。3.3.4保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于0.10.
3.3.5输送带的材料应符合食品卫生有关要求。3.3.6带式输送机的噪声不应大于80dB（A）3.4装配
3.4.1装配应符合YC/T10.11和YC/T10.16中有关规定。3.4.2主动链轮与被动链轮中心平面应重合，其偏差应不大于两链轮中心距的1.5/1000。3.4.3输送带应松紧适宜，传动时不打滑，无卡滞现象，无异常声响。3.4.4输送带的装配应使张紧调节机构位于调节量的起始端。3.4.5刷辊应均匀地接触皮带，运行时能清除粘附的物料。3.4.6刮板间在全长度上接触输送带辊，并能在运行时清除输送带辊上粘附的物料，刮板与输送带辊间的距离应可调整
3.4.7托辑全长应与输送带接触，且转动灵活。3.5空载运行
带式输送机总装调试合格后，应进行不少于4h的空载运行，并达到下列要求：a）机器起动平稳，无卡滞、刮碰现象和异常响声，b）对于具有金属探测器的带式输送机，用金属物模拟检验，金属探测器、气动门的功能应发挥正常
c）检验3.4.3。
3.6负载运行
带式输送机应在采购方生产线上进行21h以上负载运行，且应达到下列要求：a）带式输送机运行正常；
b）符合3.2和3.5的规定。
3.7外观
3.7.1带式输送机的外表面涂漆层质量应符合YC/T10.10—1993中4.3.5的有关要求。3.7.2带式输送机外观涂漆色泽应与整线设备相协调。4试验方法
4.1噪声
带式输送机噪声声压级的测量方法见附录A（标准的附录）。4.2电气安全性能
带式输送机电控部分的绝缘电阻、介电强度和保护接地的测试方法按YC/T10.13一1993中的4.2～4.4执行。

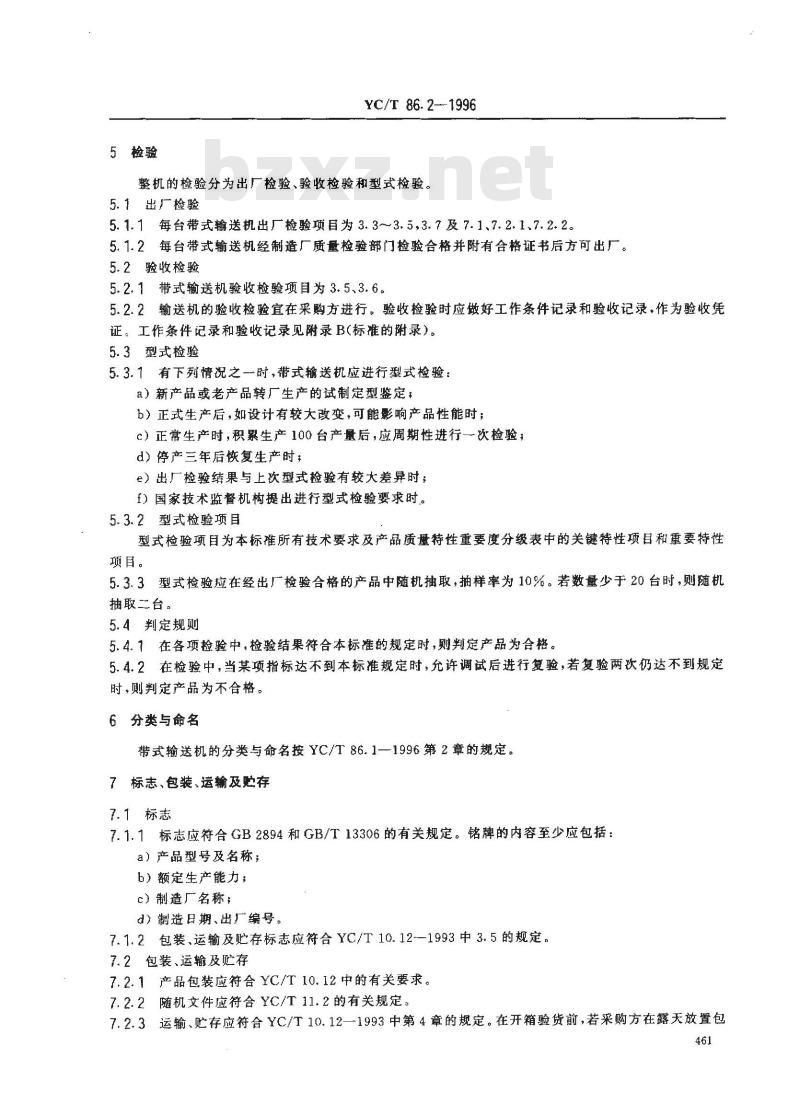

5检验
YC/T 86.2--1996
整机的检验分为出厂检验、验收检验和型式检验。5. 1出检验
5.1.1每台带式输送机出厂检验项目为3.3~3.5,3.7及7.1.7.2.1、7.2.2。5.1.2每台带式输送机经制造厂质量检验部门检验合格并附有合格证书后方可出厂。5.2验收检验
5.2.1带式输送机验收检验项目为3.5、3.6。5.2.2输送机的验收检验宜在采购方进行。验收检验时应做好工作条件记录和验收记录，作为验收凭证。工作条件记录和验收记录见附录B（标准的附录)。5.3型式检验
5.3.1有下列情况之一时，带式输送机应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）正式生产后，如设计有较大改变，可能影响产品性能时；c）正常生产时，积累生产100台产量后，应周期性进行一次检验；d）停产三年后恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时；f）国家技术监督机构提出进行型式检验要求时。5.3.2型式检验项目
型式检验项目为本标准所有技术要求及产品质量特性重要度分级表中的关键特性项目和重要特性项目。
5.3.3型式检验应在经出厂检验合格的产品中随机抽取，抽样率为10%。若数量少于20台时，则随机抽取二台。
5.4判定规则免费标准bzxz.net
5.4.1在各项检验中，检验结果符合本标准的规定时，则判定产品为合格。5.4.2在检验中，当某项指标达不到本标准规定时，允许调试后进行复验，若复验两次仍达不到规定时，则判定产品为不合格。
6分类与命名
带式输送机的分类与命名按YC/T86.1—1996第2章的规定。了标志、包装、运输及购存
7.1标志
7.1.1标志应符合GB2894和GB/T13306的有关规定。铭牌的内容至少应包括：a）产品型号及名称；
b）额定生产能力：
c）制造厂名称：
d）制造日期、出厂编号。
7.1.2包装、运输及贮存标志应符合YC/T10.12—1993中3.5的规定。7.2包装、运输及贮存
7.2.1产品包装应符合YC/T10.12中的有关要求。7.2.2随机文件应符合YC/T11.2的有关规定。7.2.3运输、贮存应符合YC/T10.12—1993中第4章的规定。在开箱验货前，若采购方在露天放置包461
装箱时应采取防雨、水措施。

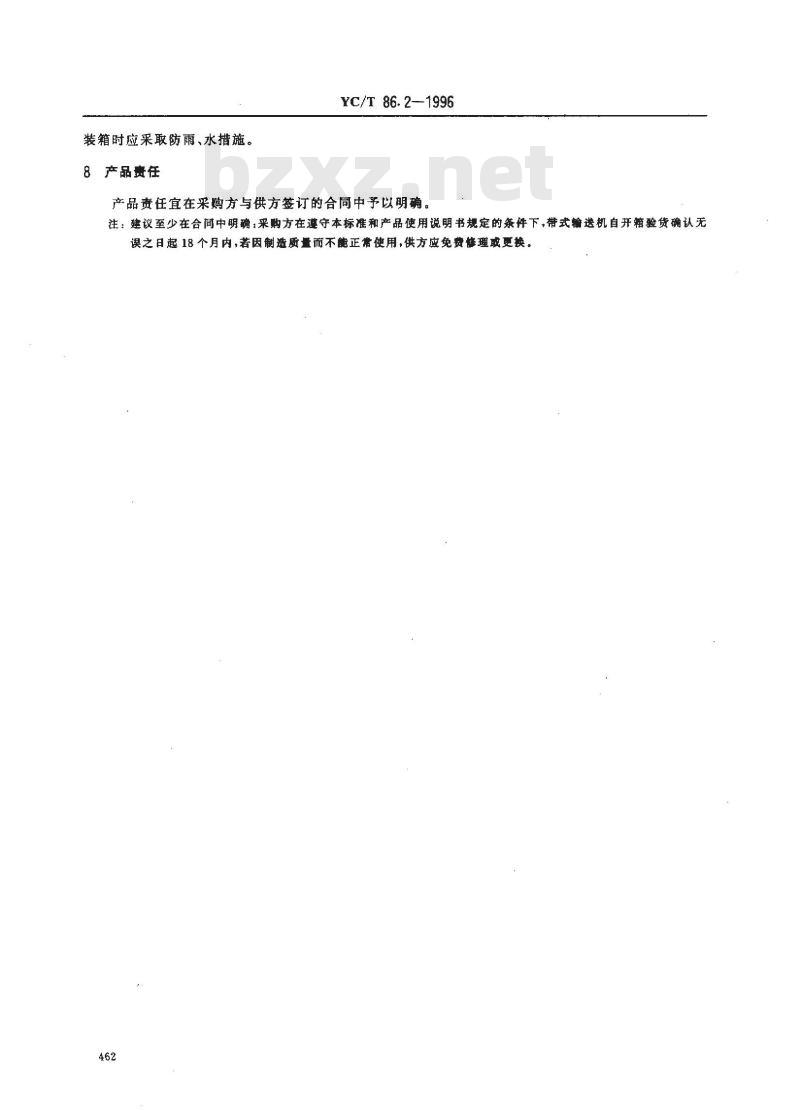

8产品贵任
YC/T 86.2—1996
产品责任宜在采购方与供方签订的合同中予以明确。注：建议至少在合间中明确：采购方在遵守本标准和产品使用说明书规定的条件下，带式输送机自开箱验货确认无误之日起18个月内，若因制造质量而不能正常使用，供方应免费修理或更换。462
A1测试仪器
YC/T 86.2—1996
附景A
（标准的附录）
带式输送机噪声声压级的测定
测量带式输送机噪声声压级应用2型精密声级计，A计权网络，测试仪器及有关事项按GB/T3768-1983中第4章执行。
A2测试环境
A2.1带式输送机周围不应放置障碍物。A2.2带式输送机与墙壁的距离应不少于2000mm。A2.3背景噪声的要求按GB/T3768—1983中3.2执行。A3测试过程中的带式输送机状态在进行测量时，带式输送机应处于正带运行状态。A4测量方法
A4.1传声器应面向噪声源，并与水平面平行。A4.2传声器距离地面高度1500mm。A4.3传声器到带式输送机的距离1000mm。A4.4测点数与测点布置如图A1。A4.5背景噪声的修正按GB/T3768—1983中6.5执行。A4.6带式送机噪声声压级的计算按GB/T3768--1983中7.1执行。1000
一基本测点： 一附加测点(A声级最高点)图A1测点布置图
工作条件记录
工作条件记录见表 B1。
产品型号、名称
制造厂名称
制造日期、出厂编号
测试地点、时间
测试人员（签字）
评价：
环境温度
相对湿度
海拨高度
项目名称
电源：3N~50Hz/TN-S
YC/T 86.2-1996
附录B
（标准的附录）
工作条件记录和验收记录
表B1工作条件记录
型带式输送机
标准规定
10℃～40℃
≤2000m
380V±38V
50 Hz±1Hz
按《卷烟工艺规范》中8.2.2执行实测
验收记录
验收记录见表B2。
产品型号、名称
制造厂名称
制造日期，出厂编号
验收地点、时间
项目名称
输送能力（按含水率12%计算）
运行正带，不应漏料
结论：
YC/T 86. 2-1996
表B2验收记录
型带式输送机
标准规定
按 YC/T 86.1—1996 中附录 A 执行采购方代表（签字）：
供方代表（签字）：
采购方单位（签章）：
供方单位（签章）：
