【烟草行业标准(YC)】 烟草机械 振动式筛分机 第1部分:型式与基本参数

YC/T 89.1—1996

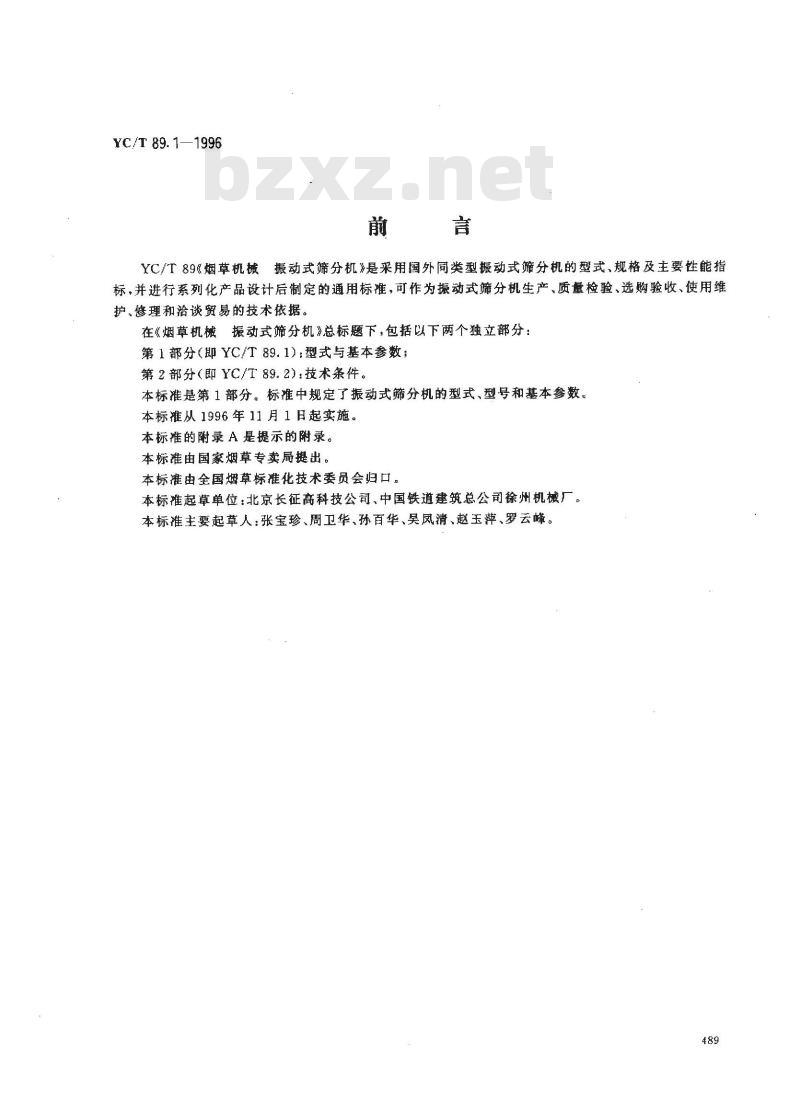

YC/T89《烟草机械振动式筛分机\是采用国外同类型振动式筛分机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为振动式筛分机生产、质量检验，选购验收、使用维护、修理和洽谈贸易的技术依据。在《烟草机械振动式筛分机》总标题下，包括以下两个独立部分：第1部分（即YC/T89.1）：型式与基本参数第2部分（即YC/T89.2)：技术条件。本标准是第1部分。标准中规定了振动式筛分机的型式、型号和基本参数。本标准从1996年11月1日起实施。本标准的附录A是提示的附录。
本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标雄起草单位：北京长征高科技公司、中国铁道建筑总公司徐州机械厂。本标准主要起草人：张宝珍、周卫华、孙百华、吴凤清、赵玉萍、罗云峰。489

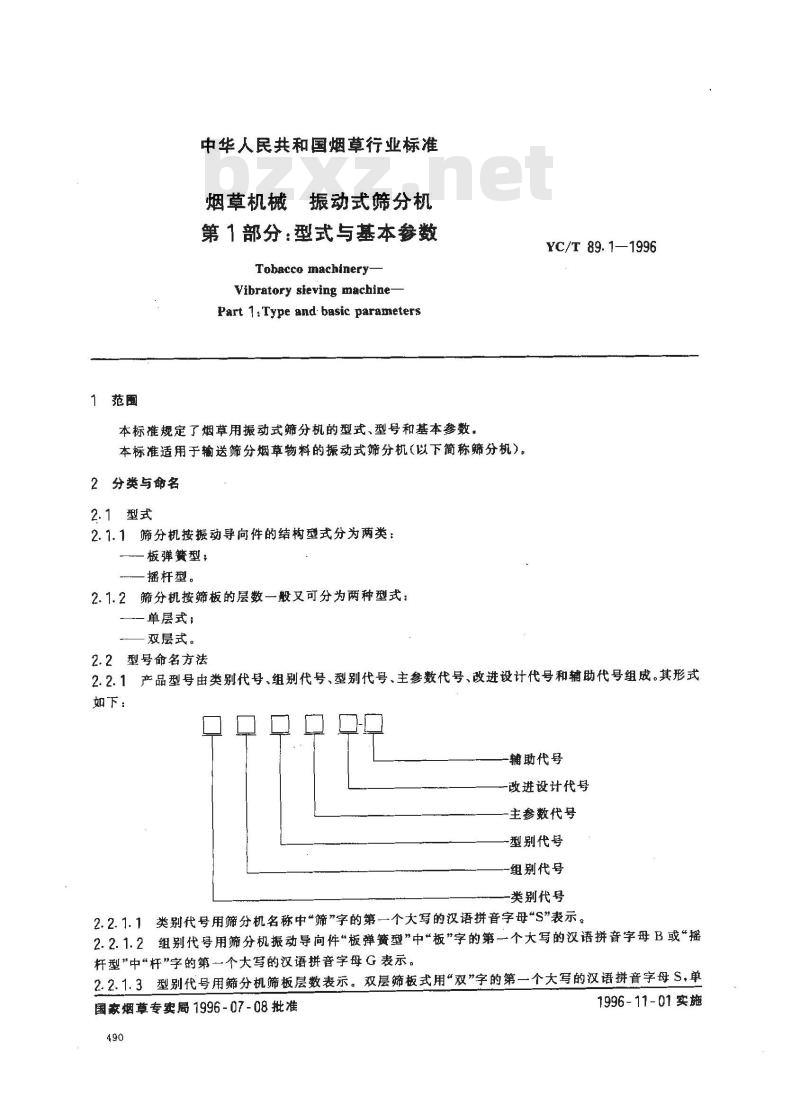

中华人民共和国烟草行业标准
烟草机械振动式筛分机
第1部分：型式与基本参数
Tobacco machinery-
Vibratory sieving machine
Part 1: Type and basic parameters本标谁规定了烟草用振动式筛分机的型式、型号和基本参数。本标准适用于输送筛分烟草物料的振动式筛分机（以下简称筛分机）。2分类与命名
2.1型式
2.7.1筛分机按振动导向件的结构型式分为两类：板弹簧型，
摇杆型。
2.1.2筛分机按筛板的层数一般又可分为两种型式：—单层式：
双层式。
YC/T 89.1—1996
2.2型号命名方法
2.2.1产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号组成。其形式如下：
辅助代号
一改进设计代号
主参数代号
-型别代号
组别代号
类别代号
2.2.1.1类别代号用筛分机名称中“筛”字的第一个大写的汉语拼音字母“S”表示。2.2.1.2组别代号用筛分机振动导向件”板弹簧型”中“板”字的第二个大写的汉语拼音字母B或摇杆型”中“杆\字的第一个大写的汉语拼音字母G表示。2.2.1.3型别代号用筛分机筛板层数表示。双层筛板式用“双”字的第一个大写的汉语拼音字母S，单国家烟草专卖局1996-07-08批准4.90
1996-11-01实施
YC/T 89. 1-—1996

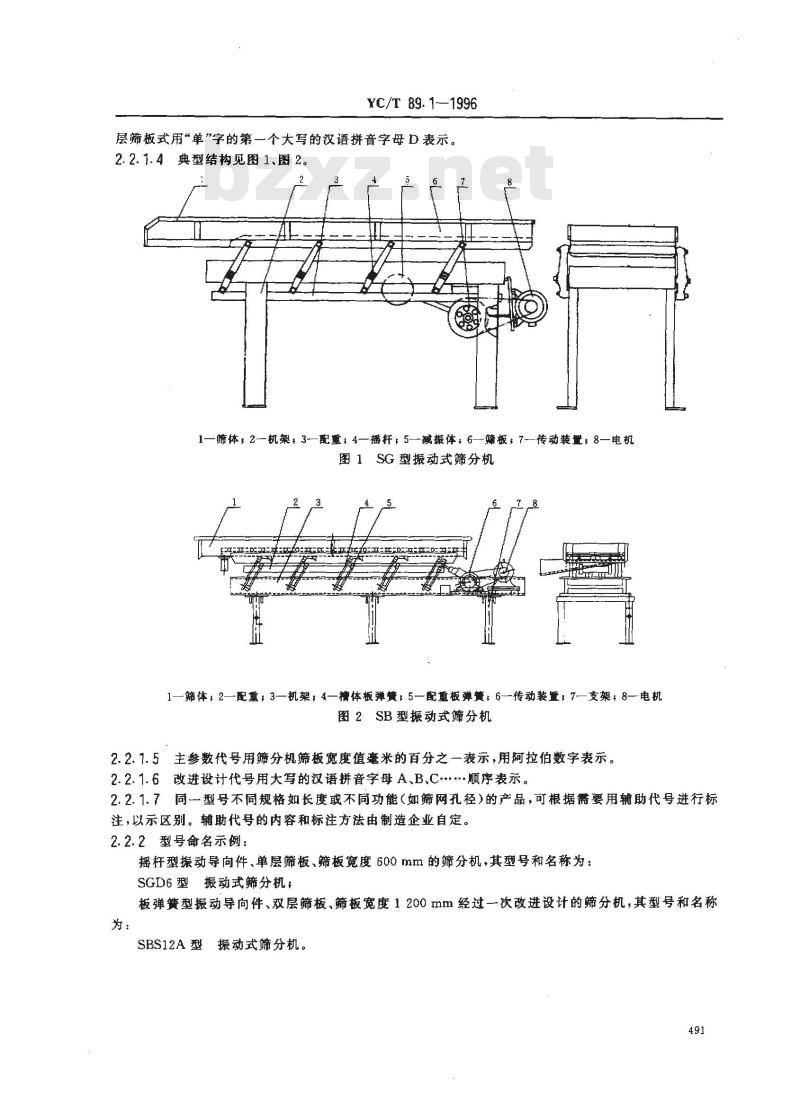

层筛板式用“单”字的第一个大写的汉语拼音字母D表示。2.2.1.4典型结构见图1、图2。
1—筛体，2—机架；3—配重，4—播杆，5—减振体，6—筛板：7—传动装置：8—电机图1SG型振动式筛分机
1一筛体+ 2—配重; 3机架: 4—糖体板弹簧: 5—配重板弹簧+ 6--传动装置; 7—支架 8—电机图2SB型振动式筛分机
2.2.7.5主参数代号用筛分机筛板宽度值毫米的百分之一表示，用阿拉伯数字表示。2.2.1.6改进设计代号用大写的汉语拼音字母A、B.C…顺序表示。2.2.1.7同型号不同规格如长度或不同功能（如筛网孔径）的产品，可根据需要用辅助代号进行标注，以示区别。辅助代号的内容和标注方法由制造企业自定。2.2.2型号命名示例：
摇杆型摄动导向件、单层筛板、筛板宽度600mm的筛分机，其型号和名称为：SGD6型振动式筛分机：
板弹簧型振动导向件、双层筛板、筛板宽度1 200 mm经过一次改进设计的筛分机，其型号和名称为：
SBS12A型振动式筛分机。

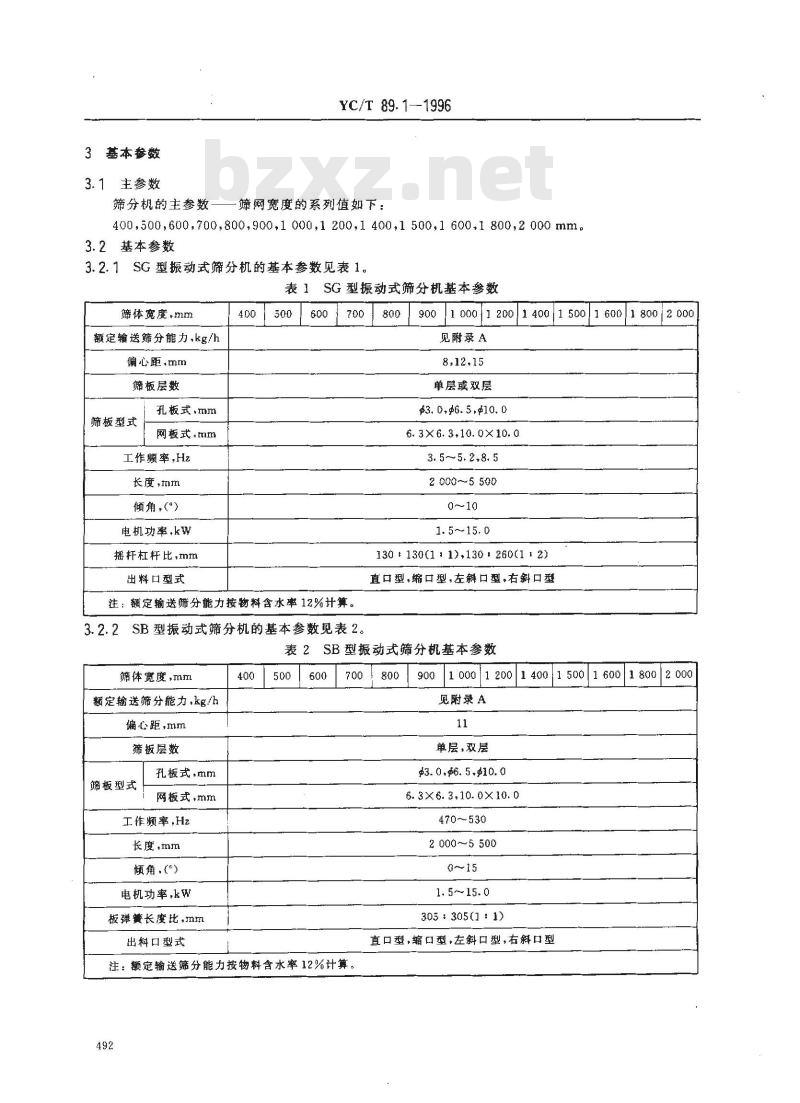

3基本参数
3. 1主参数
筛分机的主参数
YC/T 89.1—1996
筛网宽度的系列值如下：
400,500,600,700,800,900,1 000,1 200,1 400,1 500,1 600,1 800,2 000 mm.3.2基本参数
3.2.1SG型振动式筛分机的基本参数见表1。表1
筛体宽度.mm
额定输送筛分能力，kg/h
偏心距.mm
筛板层数
筛板型式
孔板式，mm
网板式.tmm
工作频率，Hz
长度，mm
倾角，（\）
电机功率,kw
摇杆杠杆比，mm
出料口型式
400500
SG型振动式筛分机基本参数
注：额定输送筛分能力按物料含水率12%计算。3.2.2SB型振动式筛分机的基本参数见表2。800
10001200|14001500|1600|18002000900
见附录A
单层或双层
p3. 0,96. 5,10. 0
6. 3X6. 3,10. 0X10. 0
3.5~5.2,8.5
2000~5500
0～10
130 130(1 1),130 + 260(1 +2)直口型，缩口型，左斜口型，右斜口型表2SB型振动式筛分机基本参数
筛体宽度,mm
额定输送筛分能力，kg/h
偏心距，mm
筛板层数
筛板型式
孔板式，mm
网板式，mm
工作频率，Hz
长度，mm
倾角，（\)
电机功率，kw
板弹黄长度比.mm
出科口型式
注：额定输送筛分能力按物料含水率12%计算。492
8001 900
1000120014001500160018002000见附录A
单层，双层
$3. 0,p6. 5.10. 0
6.3X6. 3,10. 0X10. 0
470~530
2 000~~5 500
0～15
305 :305(1 :1)
直口型，缩口型，左斜口型，右斜口型YC/T 89.1--1996

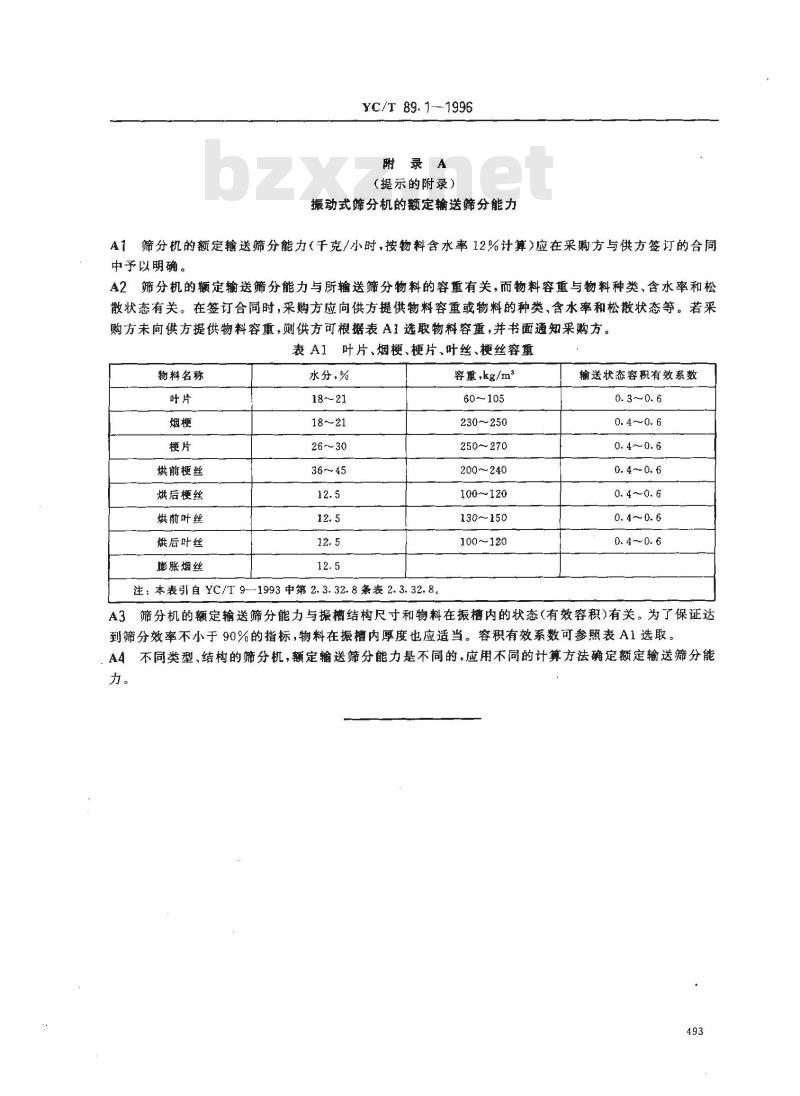

附录A
（提示的附录）
振动式筛分机的额定输送筛分能力A7筛分机的额定输送筛分能力（千克/小时，按物料含水率12%计算）应在采购方与供方签订的合同中予以明确。
A2筛分机的额定输送筛分能力与所输送筛分物料的容重有关，而物料容重与物料种类、含水率和松散状态有关。在签订合同时，采购方应向供方提供物料容重或物料的种类、含水率和松散状态等。若采购方未向供方提供物料容重，则供方可根据表A1选取物料容重，并书面通知采购方。表A1叶片、烟梗、梗片、叶丝、梗丝容重物料名称
烘前梗丝
烘后梗丝
烘前叶丝
烘后叶丝
膨胀烟丝bzxz.net
水分，%
注：本表引自YC/T9—1993中第2.3.32.8条表2.3.32.8容重.kg/m*
60~105
230~250
250~270
200~240
100～120
130~150
100~120
输送状态容积有效系数
0. 4~~0. 6
0. 4~0. 6
0. 4~0. 6
0. 4~0. 6
0. 4~0. 6
0. 4 ~0. 6
A3筛分机的额定输送筛分能力与振槽结构尺寸和物料在振槽内的状态(有效容积)有关。为了保证达到筛分效率不小于90%的指标，物料在振槽内厚度也应适当。容积有效系数可参照表A1选取。A4不同类型、结构的筛分机，额定输送筛分能力是不同的，应用不同的计算方法确定额定输送筛分能力。
