【国家标准(GB)】 手持式电动工具的安全 第一部分：一般要求

GB3883.1—2000
前言
本标准是手持式电动工具安全的通用要求。本标准等同采用IEC60745-1：1997《手持式电动工具的安全第一部分：通用要求》(第二版）。本标准与IEC60745-1：1997的主要差异如下：1.单相插头插座的形式、尺寸和参数采用GB1002一1996《家用和类似用途单相插头插座型式、基本参数和尺寸》。
2.IEC60745-1中引用标准已被等同或等效采用的，本标准直接引用国家标准。3.对IEC60745-1中明显错误之处，本标准进行了修正（见采用说明）。GB3883是涉及人们在使用手持式电动工具时人身安全、健康的专业产品安全标准。标准由通用要求和专用要求两个部分组成。
第一部分：通用要求。由通用特性要求的条款组成。第二部分：专用要求。涉及特定类型的工具。专用要求的条款补充或修改第一部分相应条款的技术要求、试验方法和说明。
本标准按GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》，保留了IEC60745的前言和引言。“前言”名称改为“IEC前言”。本标准制定于1983年，1991年5月第一次修订，本次为第二次修订。本标准的实施要与等同采用IEC60745-2的GB3883《手持式电动工具的安全第二部分：专用要求》版本一起实施，在GB3883第二部分产品的专用要求尚未全部等同采用IEC60745-2的标准之前，GB3883.1—1991继续有效。
对于GB3883一1991第二部分尚未涉及的手持式电动工具及按新原理设计的工具，只要应用本标准是合理的，就可以使用本标准。本标准保留了IEC60745-1的全部附录。其中附录A～附录J都是标准的附录，附录K～附录L都是提示的附录。
本标准由国家机械工业局提出。本标准由全国电动标准技术委员会归口。本标准由全国电动工具标准化技术委员会进行解释。本标准起草单位：上海电动工具研究所。本标准主要起草人：朱建平、刘江、李邦协、刘世昌、李宏照、陆铁民、钱乃炽。GB3883.1—2000

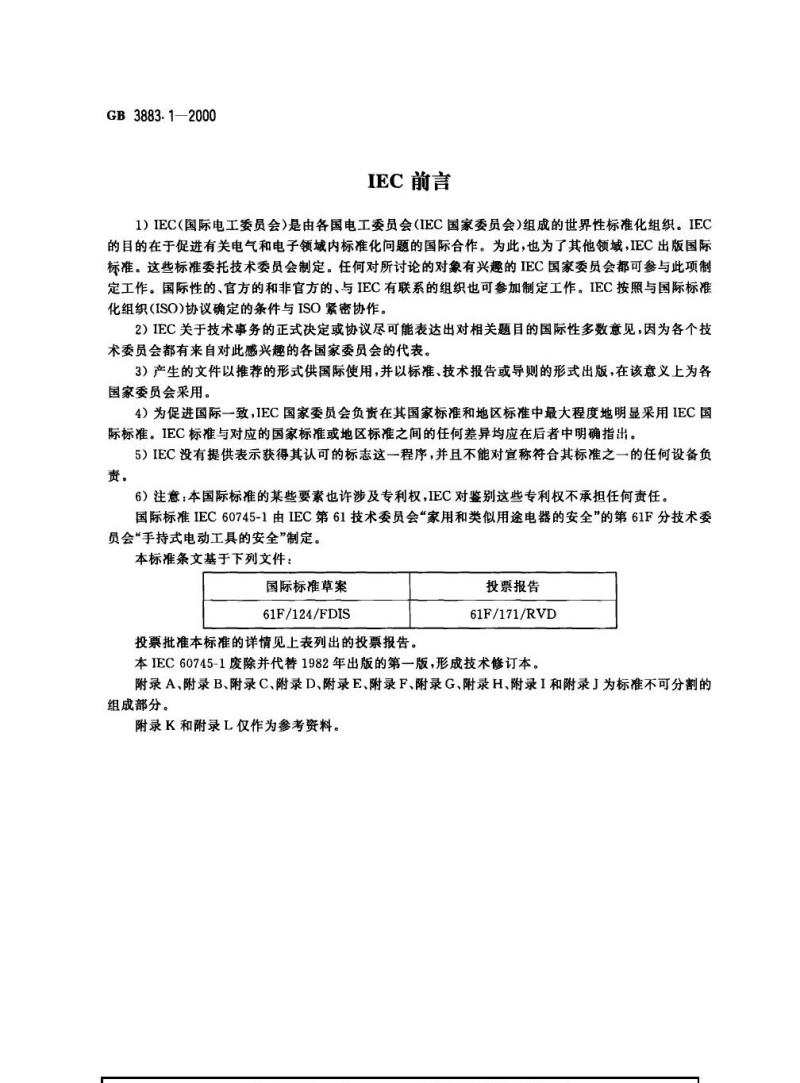

IEC前言
1）IEC（国际电工委员会）是由各国电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的在于促进有关电气和电子领域内标准化问题的国际合作。为此，也为了其他领域，IEC出版国际标准。这些标准委托技术委员会制定。任何对所讨论的对象有兴趣的IEC国家委员会都可参与此项制定工作。国际性的、官方的和非官方的、与IEC有联系的组织也可参加制定工作。IEC按照与国际标准化组织(ISO)协议确定的条件与ISO紧密协作。2）IEC关于技术事务的正式决定或协议尽可能表达出对相关题目的国际性多数意见，因为各个技术委员会都有来自对此感兴趣的各国家委员会的代表。3）产生的文件以推荐的形式供国际使用，并以标准、技术报告或导则的形式出版，在该意义上为各国家委员会采用。
4）为促进国际一致，IEC国家委员会负责在其国家标准和地区标准中最大程度地明显采用IEC国际标准。EC标准与对应的国家标准或地区标准之间的任何差异均应在后者中明确指出。5）IEC没有提供表示获得其认可的标志这一程序，并且不能对宣称符合其标准之一的任何设备负责。
6）注意：本国际标准的某些要素也许涉及专利权，EC对鉴别这些专利权不承担任何责任。国际标准IEC60745-1由IEC第61技术委员会“家用和类似用途电器的安全”的第61F分技术委员会“手持式电动工具的安全”制定。本标准条文基于下列文件：
国际标准草案
61F/124/FDIS
投票批准本标准的详情见上表列出的投票报告。投票报告
61F/171/RVD
本IEC60745-1废除并代替1982年出版的第一版，形成技术修订本。附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I和附录J为标准不可分割的组成部分。
附录K和附录L仅作为参考资料。GB3883.1—2000

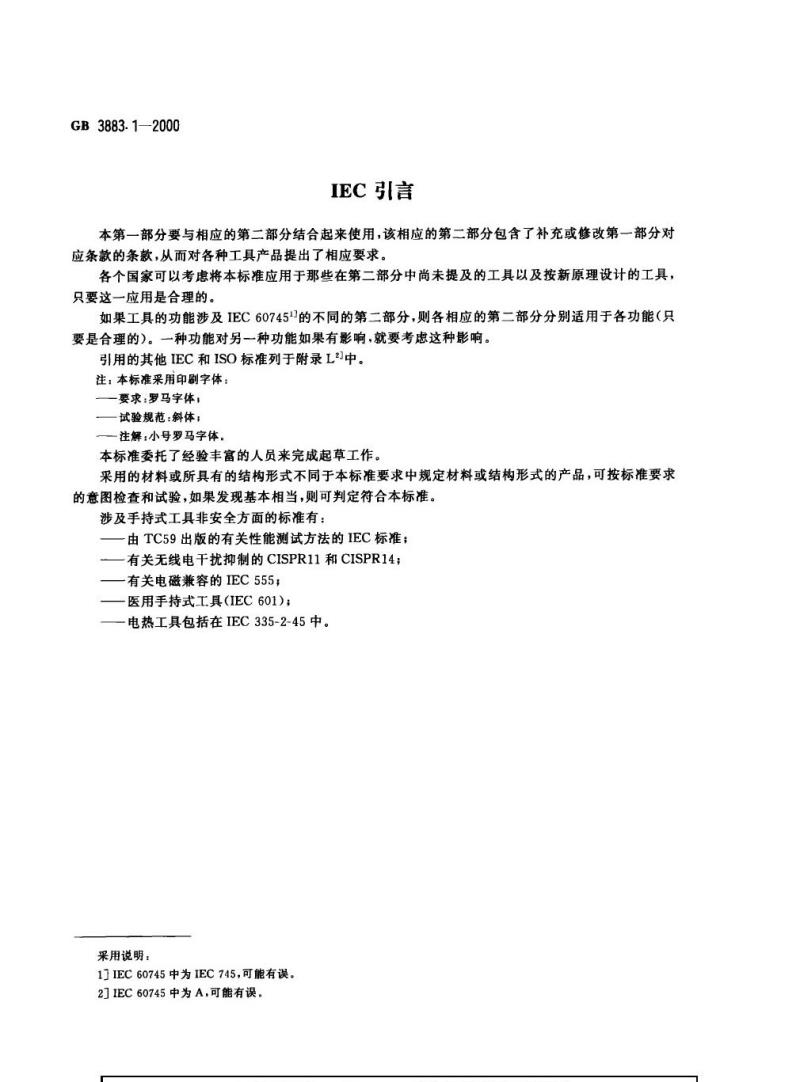

IEC引言
本第一部分要与相应的第二部分结合起来使用，该相应的第二部分包含了补充或修改第一部分对应条款的条款，从而对各种工具产品提出了相应要求。各个国家可以考虑将本标准应用于那些在第二部分中尚未提及的工具以及按新原理设计的工具，只要这一应用是合理的。
如果工具的功能涉及IEC60745的不同的第二部分，则各相应的第二部分分别适用于各功能（只要是合理的）。一种功能对另一种功能如果有影响，就要考虑这种影响。引用的其他IEC和ISO标准列于附录L2中。注：本标准采用印刷字体：
—要求：罗马字体，
试验规范：斜体；
一注解：小号罗马字体。
本标准委托了经验丰富的人员来完成起草工作。采用的材料或所具有的结构形式不同于本标准要求中规定材料或结构形式的产品，可按标准要求的意图检查和试验，如果发现基本相当，则可判定符合本标准。涉及手持式工具非安全方面的标准有：一由TC59出版的有关性能测试方法的IEC标准；一有关无线电干扰抑制的CISPR11和CISPR14；一有关电磁兼容的IEC555；
医用手持式工具（IEC601）；
一电热工具包括在IEC335-2-45中。采用说明：
1]IEC60745中为IEC745，可能有误。2JIEC60745中为A，可能有误。
1范围

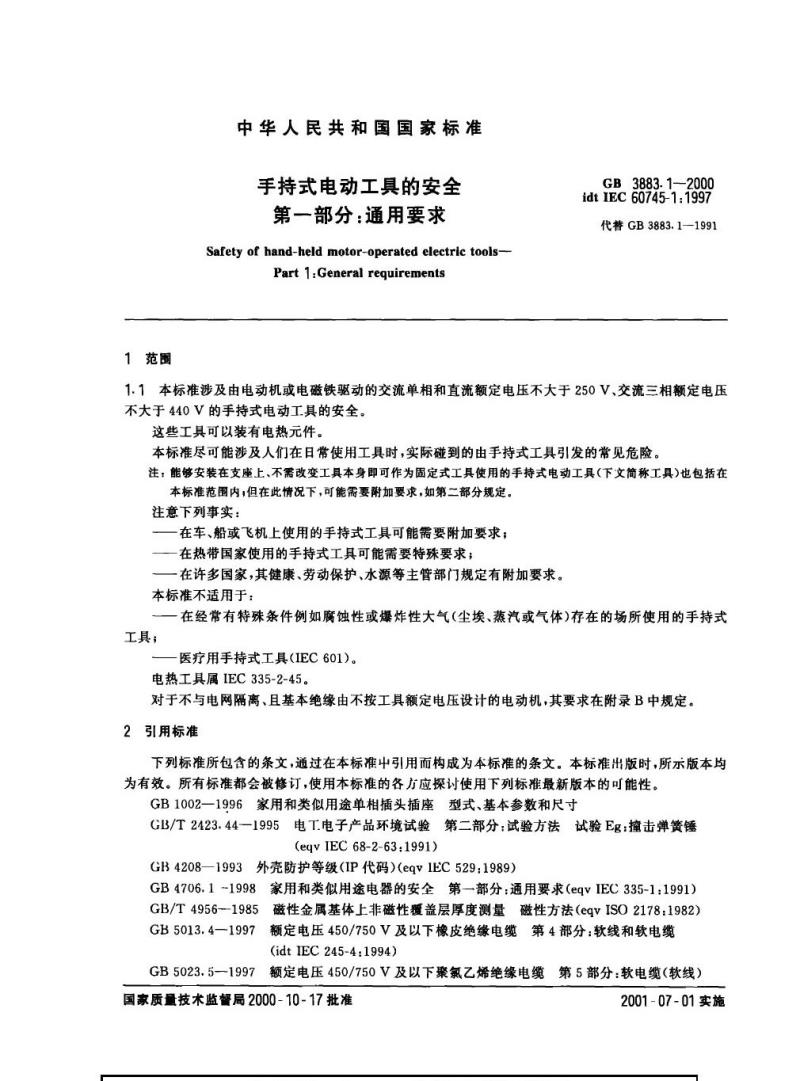

中华人民共和国国家标准
手持式电动工具的安全
第一部分：通用要求
Safety of hand-held motor-operated electric tools-Part 1:General requirements
GB3883.1—2000
idt IEC 60745-1:1997
代替GB3883.1—1991
1.1本标准涉及由电动机或电磁铁驱动的交流单相和直流额定电压不大于250V、交流三相额定电压不大于440V的手持式电动工具的安全。这些工具可以装有电热元件。
本标准尽可能涉及人们在日常使用工具时，实际碰到的由手持式工具引发的常见危险。注：能够安装在支座上、不需改变工具本身即可作为固定式工具使用的手持式电动工具（下文简称工具)也包括在本标准范围内，但在此情况下，可能需要附加要求，如第二部分规定。注意下列事实：
在车、船或飞机上使用的手持式工具可能需要附加要求；一在热带国家使用的手持式工具可能需要特殊要求；一在许多国家，其健康、劳动保护、水源等主管部门规定有附加要求。本标准不适用于：
在经常有特殊条件例如腐蚀性或爆炸性大气（尘埃、蒸汽或气体)存在的场所使用的手持式工具；
医疗用手持式工具（IEC601)。
电热工具属IEC335-2-45。
对于不与电网隔离、且基本绝缘由不按工具额定电压设计的电动机，其要求在附录B中规定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1002一1996家用和类似用途单相插头插座型式、基本参数和尺寸GB/T2423.44一1995电T.电子产品环境试验第二部分：试验方法试验Eg：撞击弹簧锤(eqyIEC68-2-63:1991)
GB4208—1993外壳防护等级（IP代码）（eqvIEC529：1989）GB4706.1-1998家用和类似用途电器的安全第一部分：通用要求（eqvIEC335-1：1991)GB/T4956-1985磁性金属基体上非磁性覆盖层厚度测量磁性方法（eqvISO2178：1982）GB5013.4一1997额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆(idtIEC245-4:1994)
GB5023.5—1997客
额定电压450/750V及以下聚氟乙烯绝缘电缆第5部分：软电缆（软线）国家质量技术监督局2000-10-17批准2001-07-01实施
GB3883.1—2000

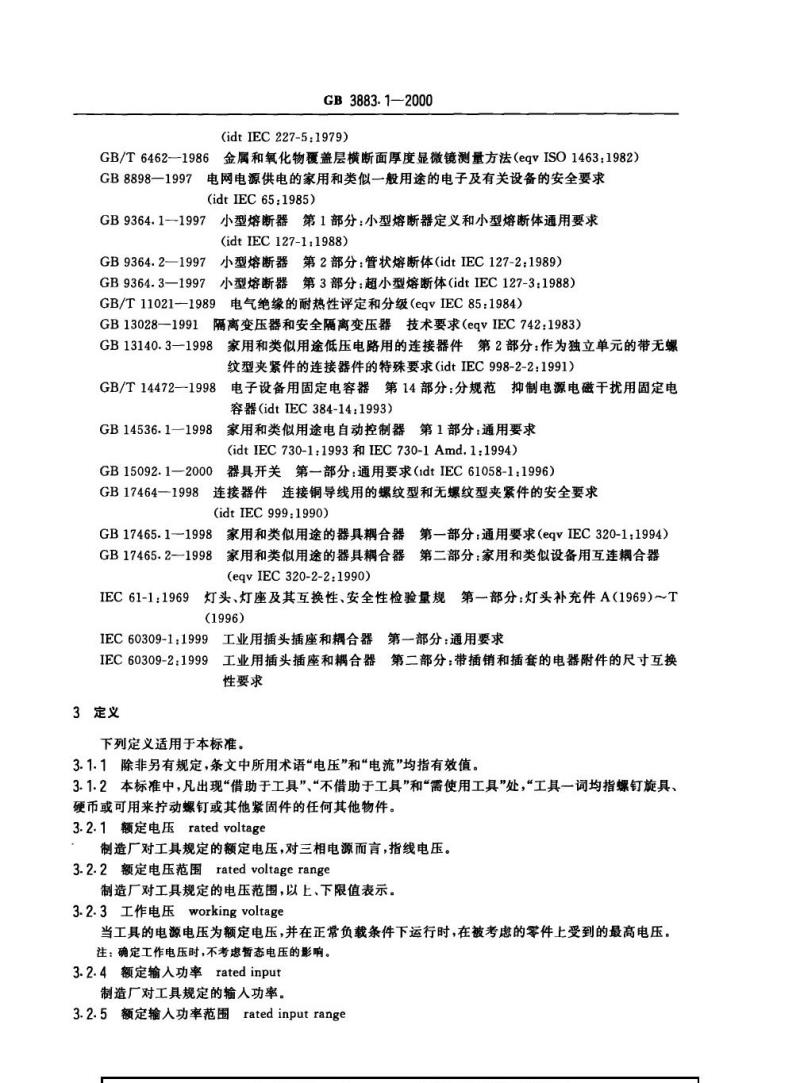

(idt IEC227-5:1979)
GB/T6462-—-1986金属和氧化物覆盖层横断面厚度显微镜测量方法（eqvISO1463:1982）GB8898一1997电网电源供电的家用和类似一般用途的电子及有关设备的安全要求(idtIEC65:1985)
GB9364.1—1997
小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求(idt IEC127-1:1988)
GB9364.2—1997
小型熔断器第2部分：管状熔断体（idtIEC127-2：1989）GB9364.3—1997小型熔断器第3部分：超小型熔断体（idtIEC127-3：1988）GB/T11021—1989
电气绝缘的耐热性评定和分级（eqvIEC85：1984）隔离变压器和安全隔离变压器技术要求（eqvIEC742:1983）GB13028-1991
GB13140.3一1998家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求(idtIEC998-2-2:1991）GB/T14472-—-1998
电子设备用固定电容器第14部分：分规范抑制电源电磁干扰用固定电容器（idtIEC384-14：1993）
GB14536.1—1998
GB15092.1—2000
家用和类似用途电自动控制器第1部分：通用要求(idtIEC730-1:1993和IEC730-1Amd.1:1994)器具开关第一部分：通用要求（1dtIEC61058-1：1996）GB17464一1998连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求(idtIEC999:1990)
GB17465.1—1998
家用和类似用途的器具耦合器第一部分：通用要求（egvIEC320-1：1994）GB17465.2—1998
3家用和类似用途的器具耦合器第二部分：家用和类似设备用互连耦合器(eqvIEC320-2-2:1990)
IEC61-1:1969
灯头、灯座及其互换性、安全性检验量规第一部分：灯头补充件A（1969)～T(1996)
IEC60309-1:1999
9工业用插头插座和耦合器
第一部分：通用要求
IEC60309-2:1999
3定义
工业用插头插座和耦合器第二部分：带插销和插套的电器附件的尺寸互换性要求
下列定义适用于本标准。
3.1.1除非另有规定，条文中所用术语“电压”和“电流”均指有效值。3.1.2本标准中，凡出现“借助于工具”“不借助于工具”和“需使用工具”处，“工具一词均指螺钉旋具、硬市或可用来拧动螺钉或其他紧固件的任何其他物件。3.2.1额定电压ratedvoltage
制造厂对工具规定的额定电压，对三相电源而言，指线电压。3.2.2额定电压范围ratedvoltagerange制造厂对工具规定的电压范围，以上、下限值表示。3.2.3工作电压workingvoltage
当工具的电源电压为额定电压，并在正常负载条件下运行时，在被考虑的零件上受到的最高电压，注：确定工作电压时，不考虑暂态电压的影响。3.2.4额定输人功率ratedinput
制造厂对工具规定的输人功率。3.2.5额定输人功率范围rated inputrangeGB3883.1-2000
制造厂对工具规定的输入功率范围，以上、下限值表示。3.2.6额定电流ratedcurrent
制造厂对工具规定的电流
注：如果对工具未规定电流，则就本标准而言，额定电流为工具在额定电压和正常负载下测得的电流。3.2.7额定频率rated frequency制造厂对工具规定的频率。
3.2.8额定频率范围ratedfrequency制造厂对工具规定的频率范围，以上、下限值表示。3.2.9正常负载normalload
对工具施加的负载。使工具的应力与正常使用时产生的应力相当；有短时或断续运行标志时，要遵从该标志。除非另有规定，如有电热元件，则电热元件要象正常使用时一样运行。注：正常负载基于额定电压或额定电压范围上限。3.2.10额定空载转速ratedno-load speed制造厂对工具规定的额定电压或额定电压范围上限时的空载转速。3.3.1易拆卸软线detachablecord通过合适的器具耦合器连接到工具上的供电软线。3.3.2电源线supplycord
装接到工具上的供电软线。
3.3.3X型联接typeXattachment
一种易于更换电源线的电源线联接方式。这种联接方式或许需要一条可从制造厂或其代理商处买到的专门制备的软线。
注：专门制备的软线亦可包括工具的一部分。3.3.4Y型联接typeYattachment
一种只能由制造厂或其代理商更换电源线的电源联接方式。3.3.5Z型联接typeZattachment
一种不破坏工具就无法更换电源线联接方式。3.4.1基本绝缘basicinsulation用于带电部分，提供防止触电基本保护的绝缘。3.4.2附加绝缘supplementaryinsulation为了在基本绝缘万一失效时，防止触电而在基本绝缘之外又设置的独立绝缘。3.4.3双重绝缘doubleinsulation由基本绝缘和附加绝缘两者组成的绝缘系统。3.4.4加强绝缘reinforcedinsulation用于带电部分的单一绝缘系统，在本标准规定条件下，提供的防止触电保护程度与双重绝缘相当。注：“单一绝缘系统”一词并不意味着该绝缘是同一物质的单体，它可由几层不能各按附加绝缘或基本绝缘单独进行试验的绝缘层组成。
3.4.51类工具classItool
指这样的一类工具：在这类工具中，它的防止触电保护不仅依靠基本绝缘，而且还包含一个附加安全措施，即把易触及的导电部分与设备中固定布线的保护（接地）导线连接起来，使易触及的导电部分在基本绝缘损坏时不能变成带电体。注：对于使用软电缆或软线的工具，本措施包括一根作为软电缆或软线组成部分的保护导线。3.4.61类工具classtool
指这样的一类工具：它防止触电保护不仅依靠基本绝缘，而且依靠提供的附加的安全保护措施，例GB3883.1—2000
如双重绝缘或加强绝缘，但不提供保护接地或不依赖设备条件。注
1这样的工具可为下列型式之一；a）工具有坚固的、基本上连续的绝缘材料外壳，除了一些小零件，例如铭牌、螺钉和铆钉等外，外壳遮封了所有的金属部分，这些小零件由至少相当于加强绝缘的绝缘与带电部分隔开；这样的工具称为绝缘材料外壳I类工具；
b）工具有基本上连续的金属外壳，除了因应用双重绝缘显然是行不通而使用加强绝缘的那些部分外，在这类工具中全部使用双重绝缘，这样的工具称为金属外壳I类工具；c)类型a)和b)组合的工具。
2带绝缘外壳的I类工具，其外壳可构成附加绝缘或加强绝缘的一部分，或可构成附加绝缘或加强绝缘的整体。3对整机绝缘为双重绝缘和或)加强绝缘的工具，只要有一个接地端子或接地触头，即认为该工具是1类工具。3.4.7I类结构classIconstruction指工具中依靠双重绝缘或加强绝缘作触电保护的部分。3.4.8亚类工具class亚tool
指这样的一类工具：它的防止触电保护依靠安全特低电压供电，工具内不产生高于安全特低电压的电压。
注：以安全特低电压运行的工具，其内部还有以非安全特低电压运行的内部电路，这种工具不包括在此类中，并应符合一些附加要求。
3.4.9类结构classⅡconstruction指工具中依靠安全特低电压作防触电保护的部分，并且该部分不产生高于安全特低电压的电压。3.4.10爬电距离creepagedistance两个导电零件之间，或一个导电零件与工具界面之间，沿绝缘材料表面量得的最短路径长度。3.4.11电气间隙clearance
两个导电零件之间，或一个导电零件与工具界面之间，穿越空气量得的最短距离。注：工具界面指外壳的表面，把该表面看作好象在绝缘材料易触及表面上紧贴着一层金属箔。3.5.1特低电压extra-lowvoltage由工具内的电源供电的电压，当工具的供电电压为额定电压时，在导线之间以及导线与地之间的电压不超过50V。
3.5.2安全特低电压safetyextra-lowvoltage在导线之间以及导线对地之间不超过42V的公称电压，其空载电压不超过50V。注
1当安全特低电压由电网取得时，需经由安全隔离变压器或具有分离绕组并且其绝缘符合双重绝缘或加强绝缘的转换器取得。
2规定的电压限值是基于这样的假定：安全隔离变压器是以额定电源电压运行的。3.5.3安全隔离变压器safetyisolatingtransformers指其输人绕组与输出绕组在电气上由至少与双重绝缘或加强绝缘相当的绝缘隔开，用于向配电电路、工具或其他设备供以安全特低电压的变压器。3.6.1手持式工具（在本标准中简称为\工具”）hand-heldtool由电动机或电磁铁驱动的、用来做机械功的机械。它被设计成由电动机与机械部分组装成一体、便于携带到工作场所，并能用手握持或悬挂操作的工具。注：手持式工具可装有软轴，而其电动机可以是固定的，也可以是便携式的。手持式工具也可带有用来将其装到支架上的装置。手持式工具还包括手扶工具（如道路破碎机）。3.6.2更换型工具exchangetypetool规定几乎不修理的或只能由制造厂的服务部门修理的工具。3.7.1不可拆卸的零件nondetachablepartGB3883.1-2000
只有借助于工具才能拆卸的零件或能通过21.22试验的零件。3.7.2可拆卸零件detachablepart不需借助于工具即可拆除或打开的零件，或按使用说明书规定要拆除的零件（即使需要使用工具）。3.8.1控温器thermostat
动作温度可固定或可调的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控件的温度在某些限值之间。
3.8.2限温器temperaturelimiter动作温度可固定或可调的温度敏感装置，在正常工作期间，当被控零件的温度达到预先确定值时，其以断开或接通电路的方式来工作注：在工具的正常工作循环期间，它不造成反向操作。它可要求手动复位，也可不要求手动复位3.8.3热断路器thermalcut-out
在非正常工作期间，通过自动切断电路或减小电流来限制被控件温度的装置，其结构使用户不能改变其整定值。
3.8.4自复位热断路器self-resettingthermalcut-out工具的有关部分充分冷却后，能自动恢复电流的热断路器。3.8.5非自复位热断路器non-self-resettingthermalcut-out要求手动复位或更换零件来恢复电流的热断路器。注：手动包括切断电源。
3.8.6保护装置protectivedevice在非正常工作条件下工作的装置，它的动作能防止一种危险状况。3.8.7熔丝thermal link
只能一次性工作，事后要求部分或全部更换的热断路器。3.9.1全极断开all-poledisconnection对于单相工具，由一个单触发动作而造成两根电源导线的断开；或对于三相工具，由一个单触发动作而造成除接地导线外全部电源导线的断开。注：断开位置并不意味着全极断开。3.9.2开关器件的断开位置offpositionofaswitchingdevice相关电路从电网上切断时所处的稳定位置。注：断开位置并不意味着全极切断。3.9.3易触及零件accessiblepart用图1所示的标准试验指能触及的零件；对易触及金属零件而言，还包括与之连接的所有金属零件。
3.9.4带电零件livepart
正常使用时带电的任何导线或导电零件；包括中性线，但习惯上，不包括保护接地导线(PEN)。注：符合9.17的易触及零件和不易触及零件均不认为是带电零件。3.10.1电子元件electroniccomponent主要靠电子穿过真空、气体或半导体的运动实现导电的零件。注：筑指示灯不认为是电子元件。3.10.2电子电路electroniccircuit至少含有一个电子元件的电路。3.10.3保护阻抗prolectiveimpedance采用说明：
1]IEC60745-1:1997中为9.1.1，可能有误。GB3883.1—2000
接在带电零件与易触及导电零件之间的阻抗，其所具有的阻抗值使工具在正常使用和可能的故障条件下的电流限制在安全值上。3.11.1额定运行时间ratedoperatingtime制造厂对工具规定的运行时间。3.11.2连续运行continuousoperation在正常负载下不限定时间的运行。3.11.3短时运行short-timeoperation在正常负载下规定运行时间的运行。从冷态开始运行，各运行期的间隔足以使工具冷却到接近室温。
3.11.4断续运行intermittentoperation以一连申规定的同样周期所作的运行，每个周期由正常负载下的运行阶段和随后的工具空载或断电停歇阶段组成。bzxz.net
4一般要求
工具的结构应使其在正常使用时能安全工作，即使正常使用中可能出现疏忽，也不致对人身或周围环境产生危险。
通常，此原则通过满足本标准规定的相应要求来体现，并通过进行全部的有关试验来检验是否符合要求。
5试验一般要求
5.1按本标准进行的试验为型式试验。5.2除非另有规定，试验在一台工具上进行，该工具应经受全部有关试验。但第23章～第27章及第29章的试验可在另一台的试样上进行。注
1可能需要附加试样，例如工具设计有不同的电源电压时；或必须进行12.6的试验时，在这种情况下，需要3台电动机试样。试验组件时，可能需要提供这些组件的附加试样。2要避免由于连续试验而产生的对电子电路的累积应力。可能有必要更换元件或使用附加试样。应通过对有关电子电路进行评估，把附加试样的数量维持在最少。5.3除非另有规定，试验按条文顺序进行。如果从工具的结构上看，某一特定试验显然不适用，则不进行该项试验。
5.4试验时，把工具或其活动零件放在正常使用时可能出现的最不利位置。5.5装有控制器或开关器件的工具试验时，如果整定点能由使用者改变，就把这些控制器或开关器件调节到最不利的整定点。电子控速器整定在最高转速上。注
1如果不借助于工具即可触及控制器的调节装置，不管是用手还是借助于工具改变整定点，本条均适用。如果不借助于工具不能触及调节装置，而且不打算由使用者改变整定点的，则本条不适用。2认为适当封口能防止使用者改变整定点。5.6试验在无通风的场所进行；通常，环境温度为20℃土5℃。如果任何部位所能达到的温度受到热敏元件的限制，或受温度的影响，则在有疑问时，室温要维持在23℃±2℃。
5.7.1交流工具如标有额定频率，则以额定频率进行试验；交直流两用工具以其最不利的电源进行试验。
