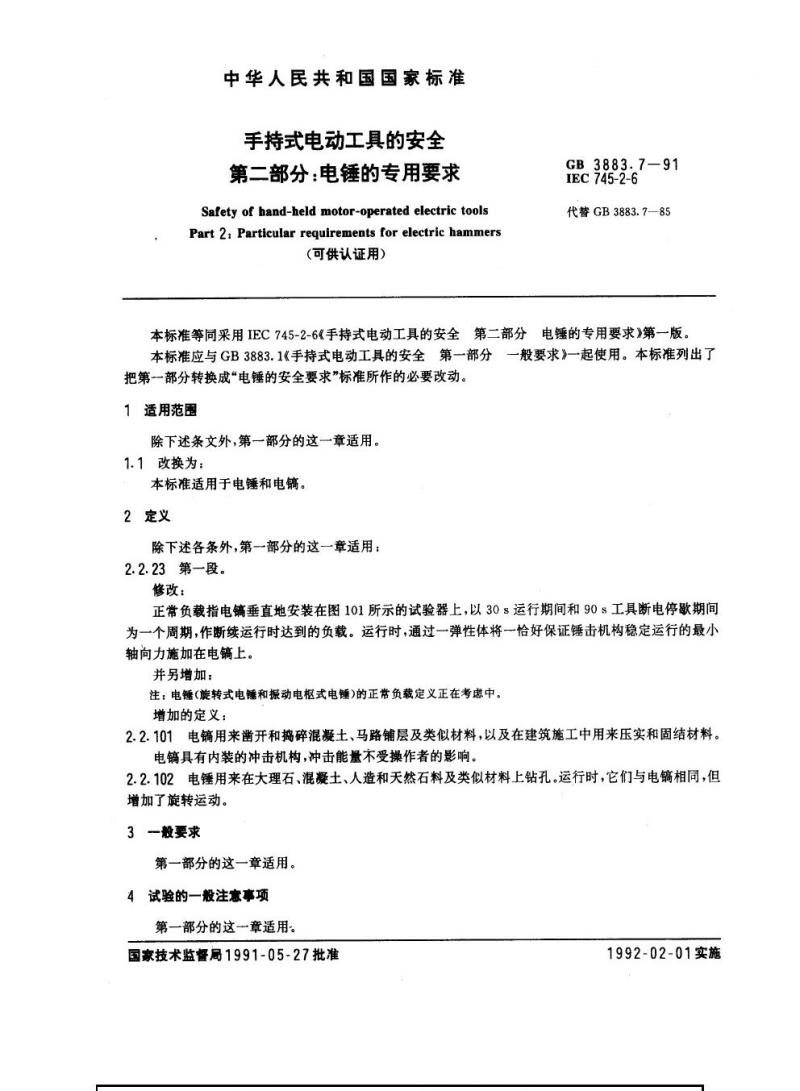

【国家标准(GB)】 手持式电动工具的安全 第二部分：电锤的专用要求(可供认证用)

中华人民共和国国家标准
手持式电动工具的安全
第二部分：电锤的专用要求
Safety of hand-held motor-operated electric toolsPart 2:Particular requirements for electric hammers(可供认证用）
GB3883.7-91
IEC745-2-6
代替GB3883.7—85
本标准等同采用IEC745-2-6《手持式电动工具的安全第二部分电锤的专用要求》第一版。本标准应与GB3883.1《手持式电动工具的安全第一部分一般要求》一起使用。本标准列出了把第一部分转换成“电锤的安全要求”标准所作的必要改动。1适用范围
除下述条文外，第一部分的这一章适用。1.1改换为：
本标准适用于电锤和电镐。
2定义
除下述各条外，第一部分的这一章适用：2.2.23第一段。
修改：
正常负载指电镐垂直地安装在图101所示的试验器上，以30s运行期间和90s工具断电停歇期间为一个周期，作断续运行时达到的负载。运行时，通过一弹性体将一恰好保证锤击机构稳定运行的最小轴向力施加在电镐上。
并另增加：
注：电锤(旋转式电锤和振动电枢式电锤)的正常负载定义正在考虑中。增加的定义：
2.2.101电镐用来凿开和捣碎混凝土、马路铺层及类似材料，以及在建筑施工中用来压实和固结材料。电镐具有内装的冲击机构，冲击能量不受操作者的影响。2.2.102电锤用来在大理石、混凝土、人造和天然石料及类似材料上钻孔。运行时，它们与电镐相同，但增加了旋转运动。
3一般要求
第一部分的这一章适用。
4试验的一般注意事项
第一部分的这一章适用。
国家技术监督局1991-05-27批准1992-02-01实施

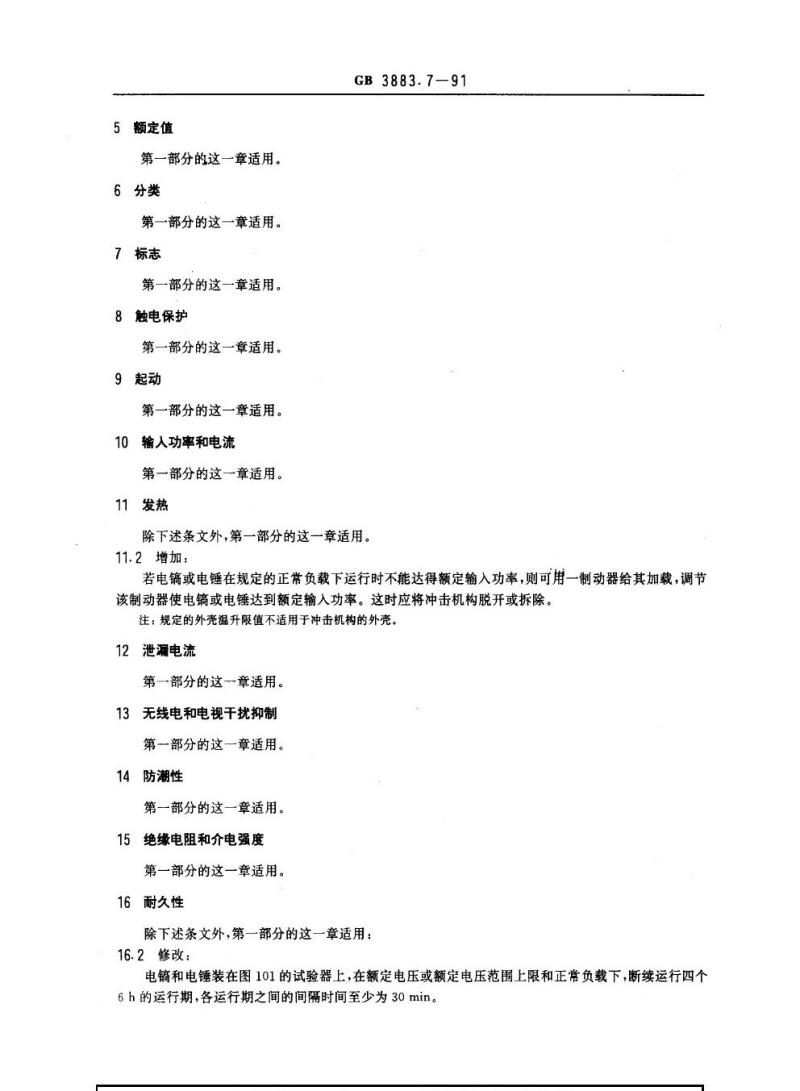

5额定值
第一部分的这一章适用。
6分类
第一部分的这一章适用。
7标志
第一部分的这一章适用。
8触电保护
第一部分的这一章适用。
9起动
第一部分的这一章适用。
10输人功率和电流
第一部分的这一章适用。
11发热
GB 3883.7-91
除下述条文外，第一部分的这一章适用。11.2增加：
若电镐或电锤在规定的正常负载下运行时不能达得额定输入功率，则可用一制动器给其加载，调节该制动器使电镐或电锤达到额定输入功率。这时应将冲击机构脱开或拆除。注：规定的外壳温升限值不适用于冲击机构的外壳。12泄漏电流Www.bzxZ.net
第一部分的这一章适用。
13无线电和电视干扰抑制
第一部分的这一章适用。
14防潮性
第一部分的这一章适用。
15绝缘电阻和介电强度
第一部分的这一章适用。
16耐久性
除下述条文外，第一部分的这一章适用：16.2修改：

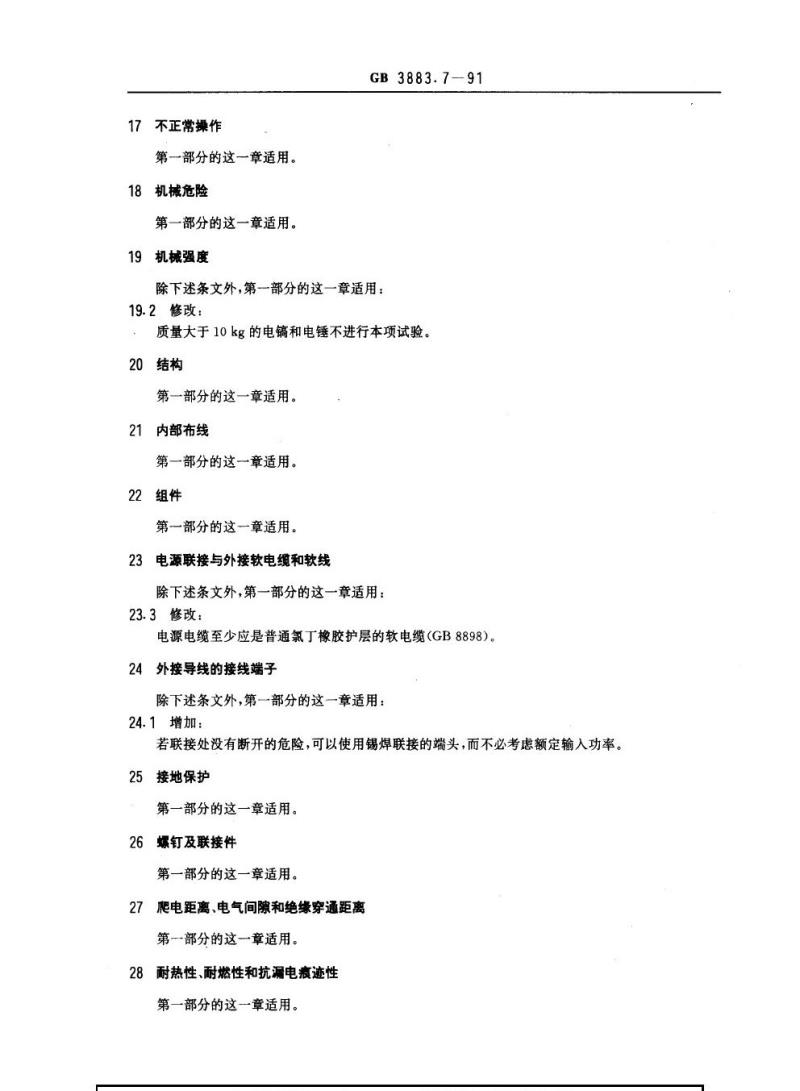

电镐和电锤装在图101的试验器上，在额定电压或额定电压范围上限和正常负载下，断续运行四个6h的运行期，各运行期之间的间隔时间至少为30min。17不正常操作
第部分的这一章适用。
18机械危险
第一部分的这一章适用。
19机械强度
GB3883.7—91
除下述条文外，第一部分的这一章适用：19.2修改：
质量大于10kg的电镐和电锤不进行本项试验。20结构
第一部分的这一章适用。
内部布线
第一部分的这一章适用。
22组件
第一部分的这一章适用。
23电源联接与外接软电缆和软线除下述条文外，第一部分的这一章适用：23.3修改：
电源电缆至少应是普通氯丁橡胶护层的软电缆（GB8898）。24外接导线的接线端子
除下述条文外，第一部分的这一章适用：24.1增加：
若联接处没有断开的危险，可以使用锡焊联接的端头，而不必考虑额定输入功率。25接地保护
第一部分的这一章适用。
螺钉及联接件
第一部分的这一章适用。
爬电距离、电气间際和绝缘穿通距离27
第一部分的这一章适用。
28耐热性、耐燃性和抗漏电衰迹性第一部分的这一章适用。
29防锈
第一部分的这一章适用。
注：图101的标注说明：
GB3883.7-91

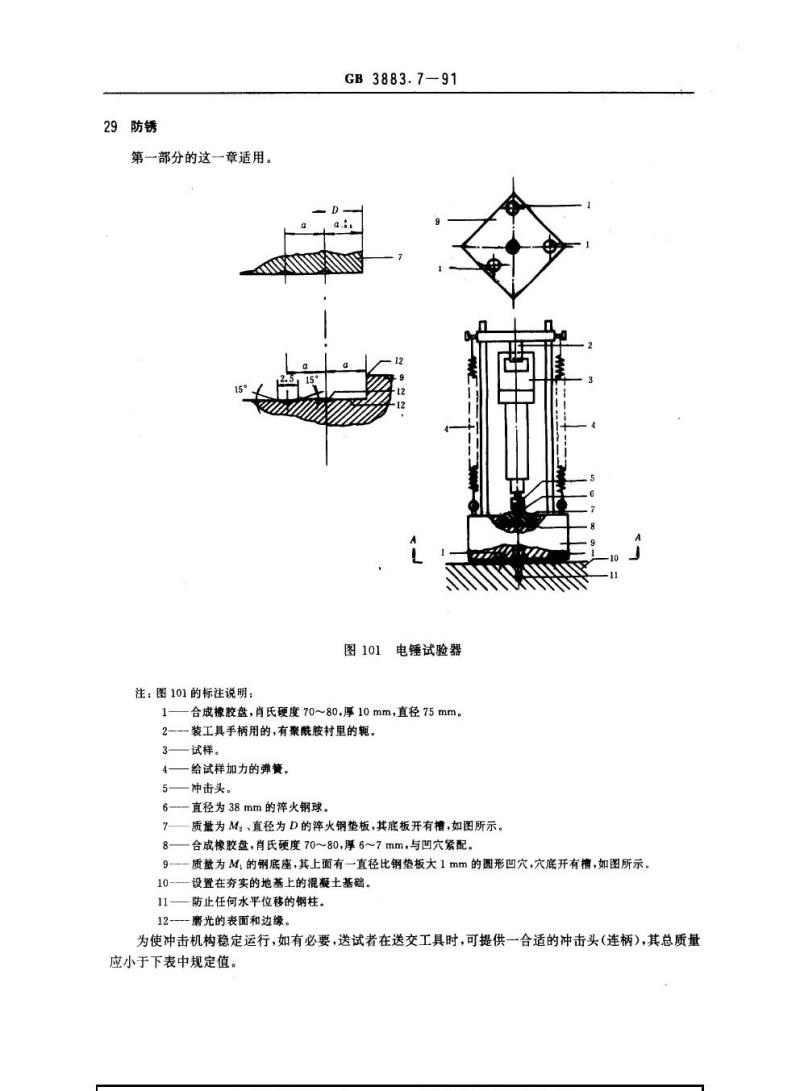

图101电锤试验器
合成橡胶盘，肖氏硬度70~80，厚10mm，直径75mm2-
—装工具手柄用的，有聚酰胺衬里的轭。试样。
给试样加力的弹簧。
冲击头。
直径为38mm的淬火钢球。
质量为M，、直径为D的率火钢垫板，其底板开有槽，如图所示。合成橡胶盘，肖氏硬度7080厚6～7mm，与凹穴紧配。质量为M，的钢底座，其上面有一直径比钢垫板大1mm的圆形凹穴，穴底开有槽，如图所示。10-
11-
设置在夯实的地基上的混凝土基础。防止任何水平位移的钢柱。
12----磨光的表面和边缘。

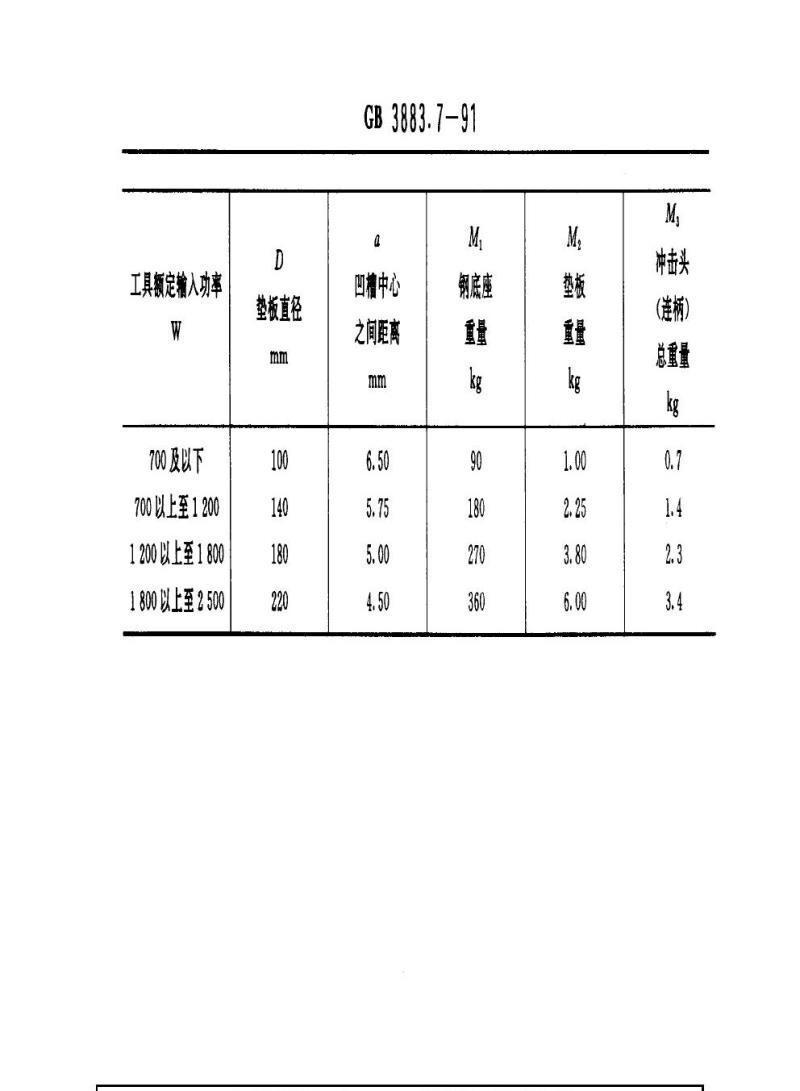

为使冲击机构稳定运行，如有必要，送试者在送交工具时，可提供一合适的冲击头（连柄），其总质量应小于下表中规定值。
工具额定输入功率
700 及以下
700 以上至1 200
1 200 以上至1 800
1800 以上至2.500
垫板直径
100
140
180
220
GB 3883.7-91
四槽中心
之间距离
6.50
5.75
5.00
4.50
钢底座
重量
180
270
360
垫板
重量
1.00
2. 25
3.80
6.00
冲击头
（连柄）
总重量
0.7
1.4
2.3
3.4
第一部分的这一附录适用。
第一部分的这一附录适用。
第一部分的这一附录适用。
第一部分的这一附录适用。
附加说明：
GB3883.7—91
附录A
热断路器和过载脱扣器
（补充件）
附录B
电子线路
(补充件）
附录C
安全隔离变压器的结构
（补充件）
附录D
爬电距离和电气间隙的测量
（补充件）
本标准由中华人民共和国机械电子工业部提出。本标准由全国电动工具标准化技术委员会归口。本标准由机械电子工业部上海电动工具研究所负责起草本标准主要起草人李宏照、钱乃炽。
