【冶金行业标准(YB)】 宝钢二高炉设备制造通用技术条件 包装篇

·-般技术要求
2包装型式
3未箱包装的要求
4包装箱的加固
5包装材料
包装的防护
？箱面标志与随机文件
·（2)
·(10)

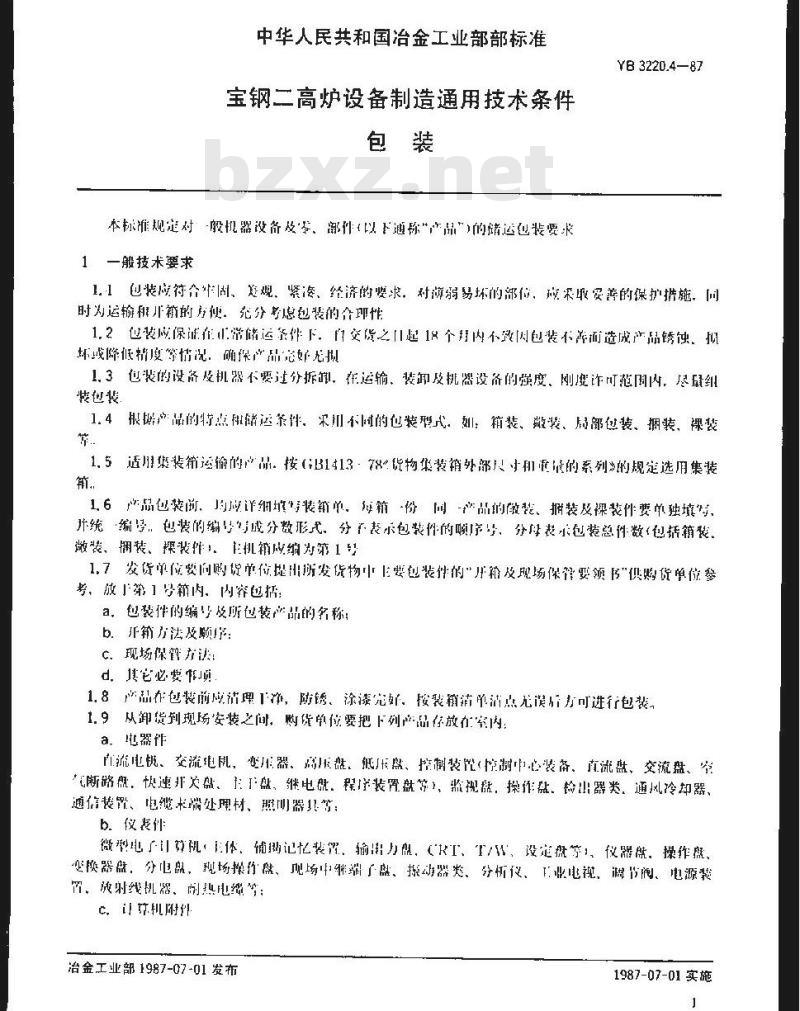

中华人民共和国治金工业部部标准宝钢二高炉设备制造通用技术条件包装
本标雅规定对般机器设备及零。部件（以称产品\的储运他装要求1一般技术要求
YB 3220.4—87
1.1包装应符合固、美观、紧婆、终济的要求。对薄弱易环的部位，采最受落的保护拱施。同时为运输开箱的便，充分考息包装的合印性12位装成保证在业带储运乐件下，门交货之起18个于内不效阅包装不准而造残产品锈蚀，坏或降低精度等情况，确保产品恶好无摄1.3他装的设济及机器不要过分拆弹，在运输，装卸及桃器设备的强度、刚楚诈可范用内，尽量到装包装
1.4根燃产品的特点甜储运条件、采川不回的他装型式，如：箱装、微装局部包装、拥装、裸装节
1.5适月集装箱运输的产品，按（B1413·78货物集装销外部尺寸租用情的系列》的规定选用集装箱
1.6产品包装前，均成详细增装销单。海箱份叫产品的做装：拥装及裸装件要单独填等并统编号包装的编号成分数形式。分下表示包装件的顺序号，分母表小包装总件数（包括箱装、微装、拥装、操装作，任机箱成缩为第1号1.7发货单位要同购货单位提出所发货物中主要包装件的“用箱及场保管要领“供购货单位参考、放」第1号箱内，内容过括：a，包装件的编少及所包装产品的名称：b.开箱法及顺序
C、现场保管方法：
d，其它必费相顶
18产品存包装前成活理1净，防锈涂漆完好，按装箱范单活点无膜后力可进行包装1.9从卸货现场安装之间，购货单位要把下列产品存放在室内：a、电器件
自流电机、交流电乱，变器、高压、抵压盘、控制装置惊制中心装备、真流盘，交流盘、空气断路盘，快速开美盘、主盘、继电盘、程序装置盘等），监规舒，探作盐、检山器类，通风冷却器、通信装置、电缆未端处理材、照明器具等：b.仪表件
微型电了印等机，主体，铺动记忆装置、输用力盟，（RT、T/W、设定盘等、仪器缺，操作盘、变赖器盘，分电鼠，现场操竹盘、场中继端广盘、探动器类、分析仪、业电视，避节阀、电源装、成射线机器、制热电缆管：
c，订舒抓附
治金工业部1987-07-01发布
1987-07-01实施
YB 3220.4—87
计算机主体（中贝处理装暨、记忆留，输出厅装置等）。附机器（电源设备、空调机等），软件（卡、磁带等)：
d.机械件及其它
起重机用无线电操作装、电动葫产、控制阀类、秤货器。油东空长装置及机器、电动气缸、探伤装、焊接机、压力机械、剪断机、工作均机、保温器、耐火砖及共它火材料、触媒、灭火泄沫波及特殊精密设备等，
在上述动一d项内。著作为室外设留型制造的。如，案外型电动机窄外型变压器，雀外型密封配电盘、室外型操作盘、室外型电销汽、室外型们动阅，室外型控间等、川作室外要等存放。需在室内保管的设备机器，荐重量过重，或不使在室内保管，可加盖池毡布后在室外安善保管1.10包装件的重心成靠中，下部，重心高的产品应尽可能采用卧代他装1.11有特殊要求的机件，应尽可能拆下并做出标记．按特殊要求另行包装，1.12胶质传动带、运输带等橡胶、皮节制品件应卸下，固定在箱内适当位置，不得与脂接触。1.13在不影响精度的条件下，应将产品调整到最小轮扇尺小、详加以妞定外购配套的辅机机件，需重新进行防锈处理，并按木标准进行包装1. 14
包装时应根据产品的特点、果取防露、防潮、防水，防、防等搭施1.15bZxz.net
1.16产品的外露螺纹应涂以防锈油，再用塑料帽、塑料网套等保护：内螺纹涂油再川塑料寒域本寒培住。对容器等的开11儿应用木板或竹胶板等时1，管（两端要封！1，1.17包装箱的外形尺寸和重过成符合运输部门有关超限，超重的规定2包装型式
2.1箱装

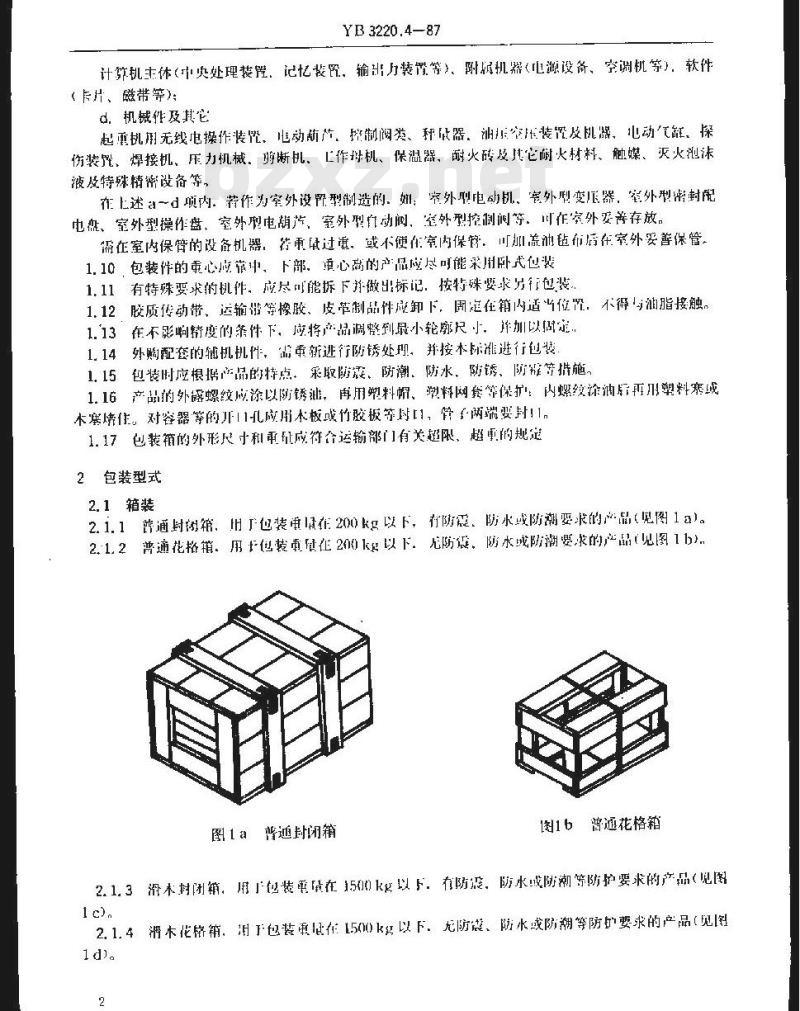

2.1.1替通封阅箱，用下包装电情在200kg以下，有防露、防水或防潮要求的产品（见图1a)。2.1.2普通花格箱，用+他装重限在200k以下。无防震，防水域防潮墨求的产晶（见图1b）.图la普通封闭箱
图1b普通花格箱
2.1.3滑未封闭箱。用下包装重最在5们0k以F，有防度、防水成附潮等防护要求的产品（见图1c).
2.1.4滑木花格箱，用F包装重在1500)k以下．无防震、防水或防溯等防护要求的产品（见图1d)
YB 3220.4—87
图灌本闭箱
图1d滑木花格箱

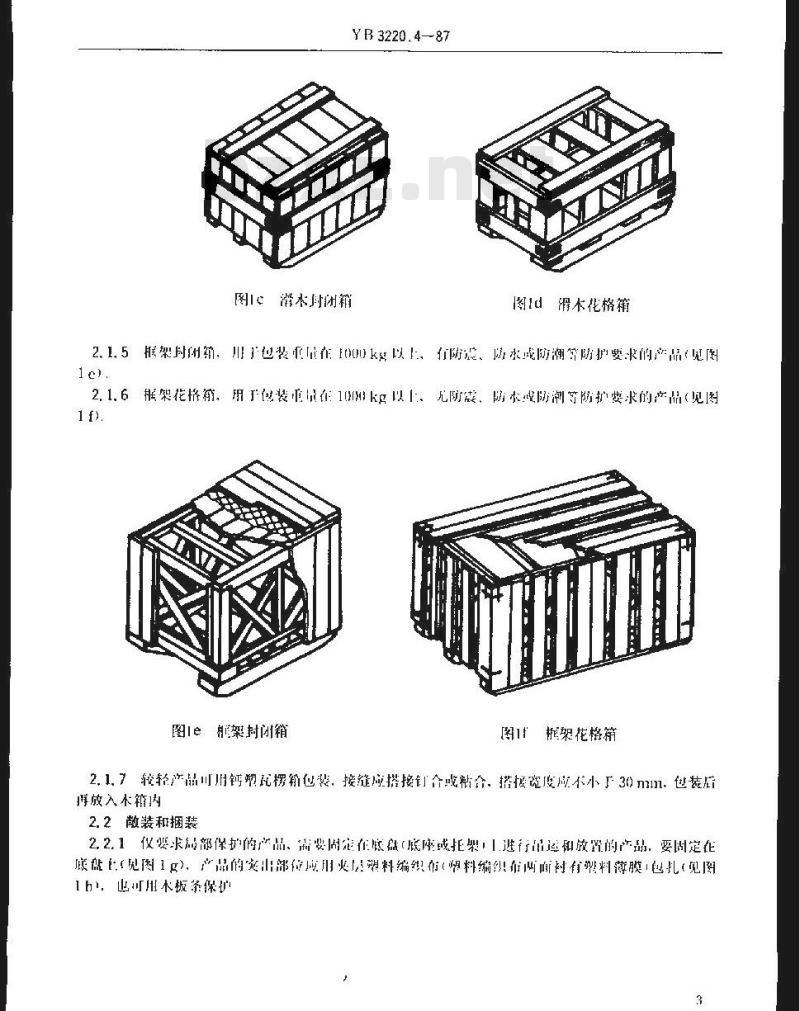

2.15据架时剂箱，包装代品在00k以#谢装，防承成防潮等防护要来的产品见图1e).
2.1.6据架花格箱，用使装重品在10州kg以、无防装、防水成防潮等防扩要求的产品（见图1 f)
图e架封闭
图1捉架花格箱
2.1.7较轻产品川用钙塑配楞销他装，接缝应搭接钉合或粘合，搭接宽度成不小30m1m，包装底再放入术箱内
2.2敏装和捆装

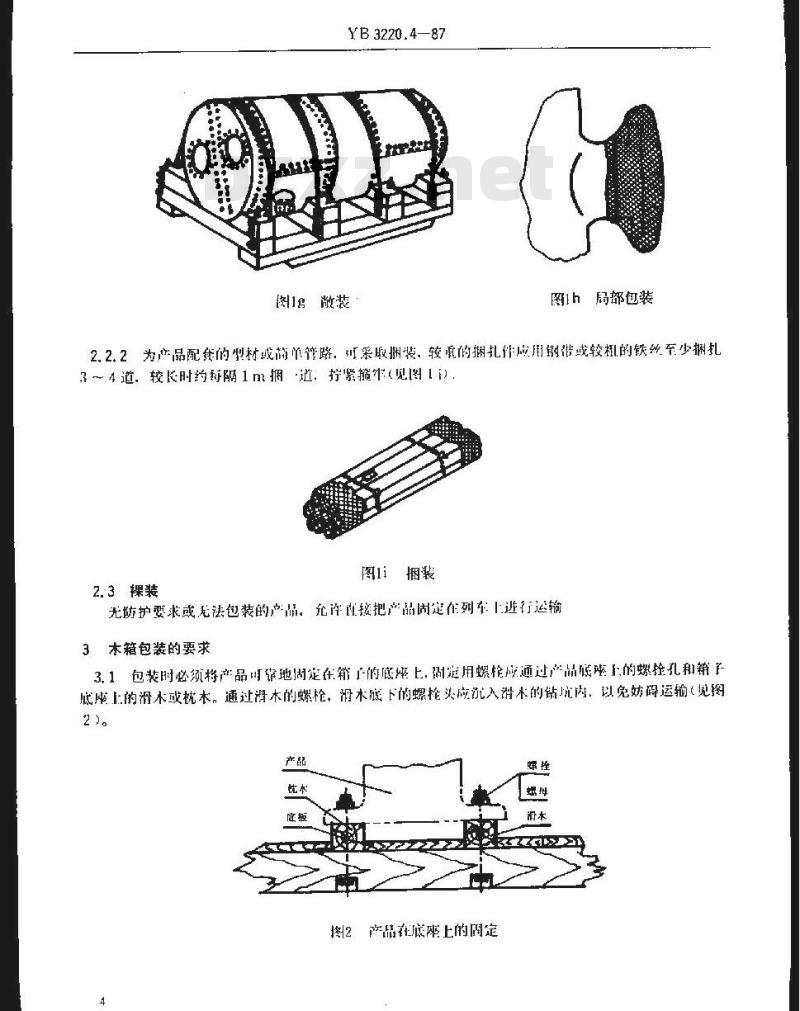

2.2.1仪要求需部保护的产品，品要固在在低热（低座或拒1连行品运和放置的产品，要固定在底盘（见图1g），产品的定山部位成用火儿塑料编织有（塑料编供布两面时有塑料游膜包扎（见图1，出川川木板条保护
YB 3220.4—87
图]散装
图1h岛部包装
22.2为产品配贷的型材或简单管路，机采取拥装，较罩的捆扎件成用猎或较机的铁效至少捆扎3～4道，较长时约隔1m拥道，拧紧箍车（见图【）图li捆装
2.3裸装
无防护要求或无法包装的产品。允许直接把产品固定在列车1避行达输3本箱包装的要求
3.1包装时必须将产品可靠地固定在箱广的底上，调定用螺枪成通过产品低座上的螺轻孔和箱产底虚上的滑木或枕本，通过滑木的螺枪，滑木底下的螺轮头应沉入滑木的钻比内，以免妨碍运输（现图2)。
图2产品在底座上的周定
YE 3220.4—87
32当产品不能点接周定在底座上时应用方木支承，然情用压，燃择固定在箱底上见到3，品
支抵序
图产品在底的接州
横尚药本
33对阅简形产品，叫用产品外形轮哪杆吻个的定位木块将产品卡紧电图，或目铁箍将产品箍见图5，然后用螺栓固是个箱座上，细长产品得陷1m卵块定位木块是位木块与包装箱川以旬合或粘合，人产勐必须川螺栓紧产品
定传术块
图4用位木换挤紧产品
图5屏钦箍固定产品
YB 3220,4-87
3.4滑木两端应在高度的-半处做成35一45\的斜角，对5吨以下的包装件，应根据车标准，任滑本下方雄义孔，以便义年搬运（娩臀G)d.5
图6对滑木的要求
受孔的谢术
3.5包装箱的顶部般为平质。大型包装箱可用履举顶、锥台顾或斜顾，运应用平顶（见图7)。E
所资顾
图？箱顶型式
3.6箱内包装物与箱壁的间距成小小于25mm，料面
锥台顶
3.7应根据箱板和箱挡的厚度及材料强度合理选用钉箱的钉广，应波形分布。不得有钉头，钉尖外爵或中途弯曲等现象，不得把钉子钉在箱板及脏架的接缝处，3.8对重达5吨以1的包装件应进行间箱性试验，试验打法按（:13598一85大型运输包装件试验方法净进行。
包装箱的加固
钙塑瓦楞箱封箱后应用聚丙烯塑料带加固，也可制捆扎钢错等拥扎（见图8)。4.1
图8钙塑瓦楞箱的加間
YB3220.4—87
4.2萨通木箱按色装产品的重和箱体的大小选择适当的捆扎钢带加固箱体，钢带宽度应不小于15m。般应不小于两道。核角可用护转角铁加周4.3滑本箱可采用箱格加固，在箱档的接合处采用护校角铁加卧（见图9）箱销
护收角供
图9滑木箱的加固
4.4过装件电毕达5吨以上的架包装箱在梁耗结合处用护接加铁或U型钉固定，在而绳通过处加起吊护铁（见图）
U形钉
起最护钱
护校单铁
U形订
护角铁
护核危肤
起带护装
图框架包装箱的加
5包装材料
YB3220.4-87
5.1包装用木材主要为：马尾松，落叶松、自松（冷杉、方杉)等，5.2包装用木材充许缺陷度按GBn19383≤出机械，电1，仪器议表产品包装通用技术条件》的规定，本材中各种缺陷的解释和计算方法按GB155一84≤针树木材缺陷》和GR48黑一84≤阔树木材缺陷》的规定，材可按GB153一79≤普遍锯材》规定的等材选川5.3包装箱用木材含水率应符合GBn193一83的规定：包装箱的滑木，枕木及架的木材含水率不大于25%，箱板为8%~20%。
5.4外包装材料均采用木材、若采用其它材料代用时，要事先征得品方同总。供必须保证包装安全可靠。
5，5箱板的宽度为80～150m，封闭箱采用对11接续、边接缝或排错接缝（见图11）。接缝间隙应不大于3m。箱板及箱档的选择排荐按表1，.5S
对口長
产品卓货吨
水箱长度
木箱宽度
箱板师度
箱档截面
≤600
捆扎镀锌铁丝按表2选用。
许用拉力
包装的防护
图11封闭箱板接缝形式
箱板选择参号
10 ~12
20×80
≤1(H00
30×0m
镀锌铁丝拉力表
督抗接经
15 ~ 18
≤2500h
18--21
6.1防水
6.1.1防水包裝是指衬有防水材料的包装。防水材料主要有有油沥声油毡纸、塑料薄膜、夹层塑料编织布、塑料复合纸等。
YB3220.4—87
6.1.2防永材料应平整地紧贴在木箱内壁衰面上。尽可能使用整块材料，拼接时可粘合或搭接，搭接宽隍小小下60mm，并用压板压紧钉车：箱顶成用灶层塑料编织布或塑料薄膜，最好用整块材料6.2防潮
6.2.1防潮包装是指先用防潮材料将产品密时然行装入防水包装箱内的包装。防潮材料主要有金励穿器、塑料薄膜、夹层塑料编织布、防潮纸等6.2.2在密封容器内应放入适量的硅胶，胶使用前应烘。今术比两不大4%，分别装在若F布袋中，每袋约250，再均匀放置在常封容器内。并尽块抽出密封窄器内的空，封密时，胶不得与金的加表面接触，
6.3防摄
大型封闭箱、一般应开设通风孔、通风孔般开在箱两端的上方、外部装设通风罩，简单的大型其闲箱，般不开通风孔
6.4防锈
6.4.1产品在装箱前，应接YB3220.1087≤宝钢高炉设备制造遮用技术条件机械加1产品防锈?的规定和艺进行清洗和封存，\交货之日起，有效期不得少广[8个月6.4.2应根据所包装产品的特点选用不间的防锈材料常用的防锈材料有防锈、防锈脂、气相防锈纸等。
6.4.3重要的金旗加T通。不得直接亏底虚接触。应用防锈、防潮和防假材料衬势（见图12).我要金属加工血
阴锈油脂
生甲酸的防锅纸
最乙烯甲料薄惯
橡胶板或毛毡
石轴咨纸
底板木。枕本
图12衬垫材料
6.5防震
YB 3220.4—87
对需要防震包装的产品接有关标准执行6.6对高精度产品的要求
对高精度或有特殊要求的产品，包装时必须注明包装用期，以便在放较长时间后能及时进行维护保养。
7箱面标志与随机文件
7.1包装箱面的标志包活发货标志利储运图示标志7.1.1发货标应包括下列项H
a。项目代号：离
合间学：（应标明桃备方的合同号BM8行2和供方与制造）之间签订的合同号）b.
到站(港）：
收货单位：上海钢治金建设公司设备处：货物类别：
设备务称：
设备编号：
订货岸号：
箱（捆》序号/销(拥)总件数：（当同订货序号的设备分箱发运时了以标期）重证(kg）：心重/净：
外形尺寸(mm)：长x宽x高：
供货单位：（供方造名
包装储运图示你志按B19185包装谐运图示标患快行7.1.2
7.2箱面标志应用不易退色的涂料或油墨准确面清晰地喷刷在箱体两侧面上免图13.有时按合间要求），学体大小视箱而大小及位留而定，中心毁
{标志
散培的位望
小心轻放
箱面标想
装箱单
油日期
遵风虱
YB3220.4-87
7.3操装的产品，标志可真接喷刷在产品上，或将标志内容涂导或打印在不易退色比耐用的浅色尼龙红维，棉布成镀锌游铁片等上面，然后牢胜地系在产品上发货标志的内睿可参照本标准7.1.1中规楚的有关献项
7.4随机文件般应包括产品说明5、产品合格证、装箱单和片销及现场保管要领书这此文件应川塑料薄膜封好放在包装箱内，当产品分箱包装时，放在第号箱内产品说明书和开箱及现场保管要领书也可事先发给收货单位
附加说明：
本标准用冶金业部治金设备制造总公司提出本标准由冶金业部机械动力训
本标浦用金业部北京冶金没备研究所起单本标准主要山四安治金机械厂，第·重型机械」等单位负靠专业程阵本标准主要起草人：何其多
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
