【烟草行业标准(YC)】 烟草机械 产品图样及设计文件 隶属编号原则

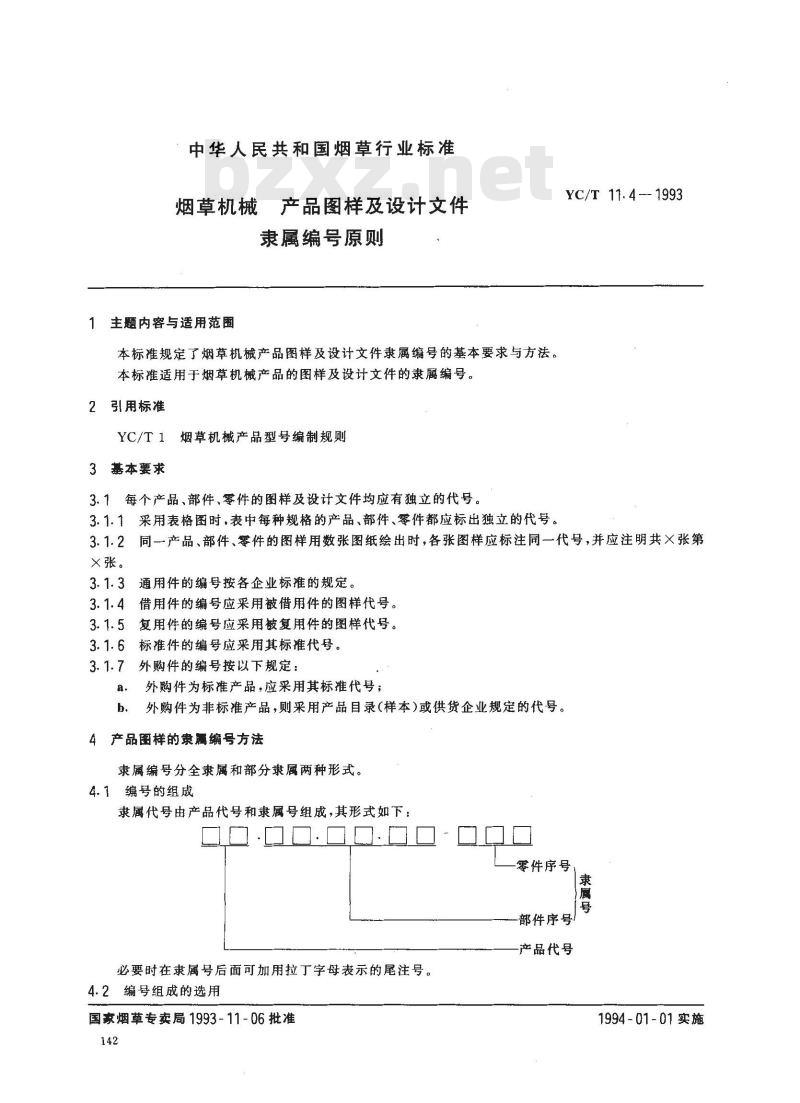

中华人民共和国烟草行业标准
烟草机械产品图样及设计文件
隶属编号原则
主题内容与适用范围
本标准规定了烟草机械产品图样及设计文件隶属编号的基本要求与方法。本标准适用于烟草机械产品的图样及设计文件的隶属编号。2引用标准
YC/T1烟草机械产品型号编制规则3基本要求
3.1每个产品、部件、零件的图样及设计文件均应有独立的代号。3.1.1采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。YC/T 11. 4 --- 1993
3.1.2同一产品、部件、零件的图样用数张图纸绘出时，各张图样应标注同一代号，并应注明共×张第×张。
通用件的编号按各企业标准的规定。借用件的编号应采用被借用件的图样代号。复用件的编号应采用被复用件的图样代号。标准件的编号应采用其标准代号。外购件的编号按以下规定：
外购件为标准产品，应采用其标准代号；外购件为非标准产品，则采用产品目录（样本)或供货企业规定的代号。b.
4产品图样的象属编号方法
隶属编号分全隶属和部分隶属两种形式。4.1编号的组成
隶属代号由产品代号和隶属号组成，其形式如下：00.00.00.0
零件序号
部件序号
产品代号
必要时在隶属号后面可加用拉丁字母表示的尾注号。4.2编号组成的选用
国家烟草专卖局1993-11-06批准142
1994-01-01实施
YC/T11.4—1993

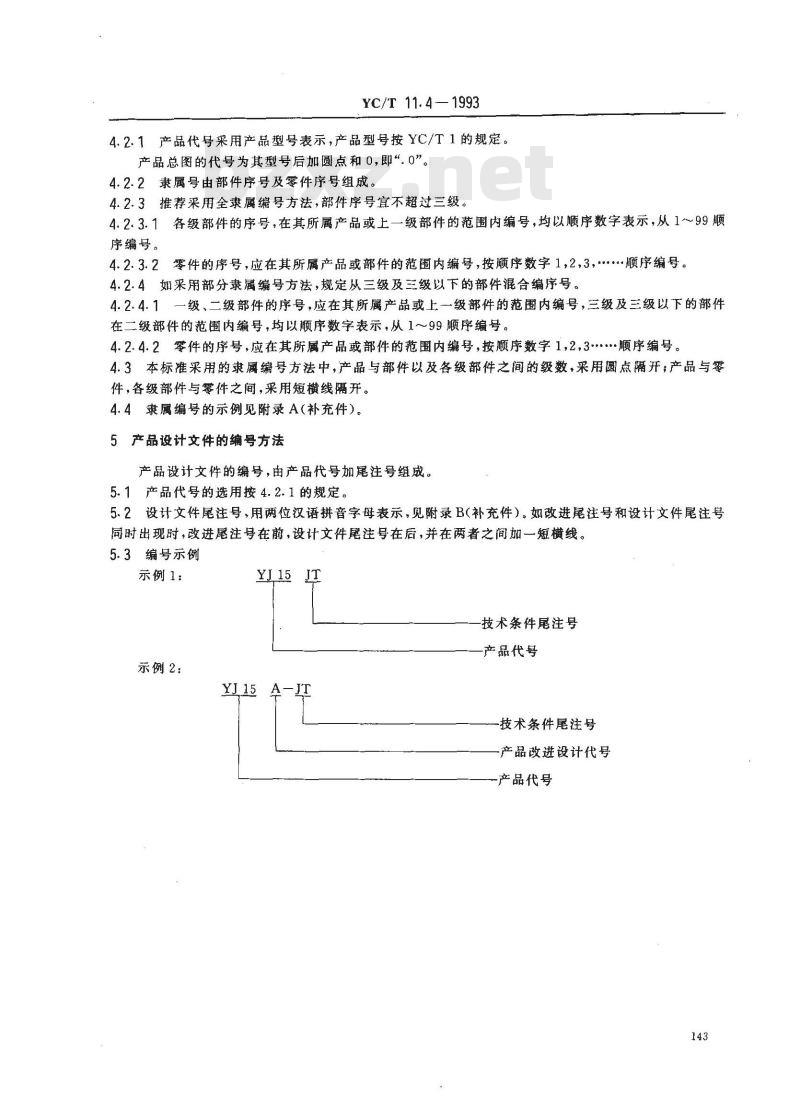

4.2.1产品代号采用产品型号表示，产品型号按YC/T1的规定。产品总图的代号为其型号后加圆点和0,即“.0”。4.2.2隶属号由部件序号及零件序号组成。4.2.3推荐采用全隶属编号方法，部件序号宜不超过三级。4.2.3.1各级部件的序号，在其所属产品或上一级部件的范围内编号，均以顺序数字表示，从1～99顺序编号。
4.2.3.2零件的序号，应在其所属产品或部件的范围内编号，按顺序数字1,2,3，·顺序编号。4.2.4如采用部分隶属编号方法，规定从三级及三级以下的部件混合编序号。4.2.4.1一级、二级部件的序号，应在其所属产品或上级部件的范围内编号，三级及三级以下的部件在二级部件的范围内编号，均以顺序数字表示，从1～99顺序编号。4.2.4.2零件的序号，应在其所属产品或部件的范围内编号，按顺序数字1,2,3…顺序编号。4.3本标准采用的隶属编号方法中，产品与部件以及各级部件之间的级数，采用圆点隔开；产品与零件，各级部件与零件之间，采用短横线隔开。4.4隶属编号的示例见附录A（补充件）。5产品设计文件的编号方法
产品设计文件的编号，由产品代号加尾注号组成。5.1产品代号的选用按4.2.1的规定。5.2设计文件尾注号，用两位汉语拼音字母表示，见附录B（补充件）。如改进尾注号和设计文件尾注号同时出现时，改进尾注号在前，设计文件尾注号在后，并在两者之间加一短横线。5.3编号示例
示例1：
示例2：
YJ15JT
技术条件尾注号
产品代号
YI15 A-IT
-技术条件尾注号
产品改进设计代号
产品代号
示例1全隶属编号
整机示例
YJ15--1
一级部件
中业业
中此迎路
二级部件
YJ15. 2.1
三级部件
YJ15.2.1.1
YJ15.2.1.1—1
示例2全隶属编号
YI15.2--1
YJ15. 2. 1—1
YC/T 11. 4 — 1993

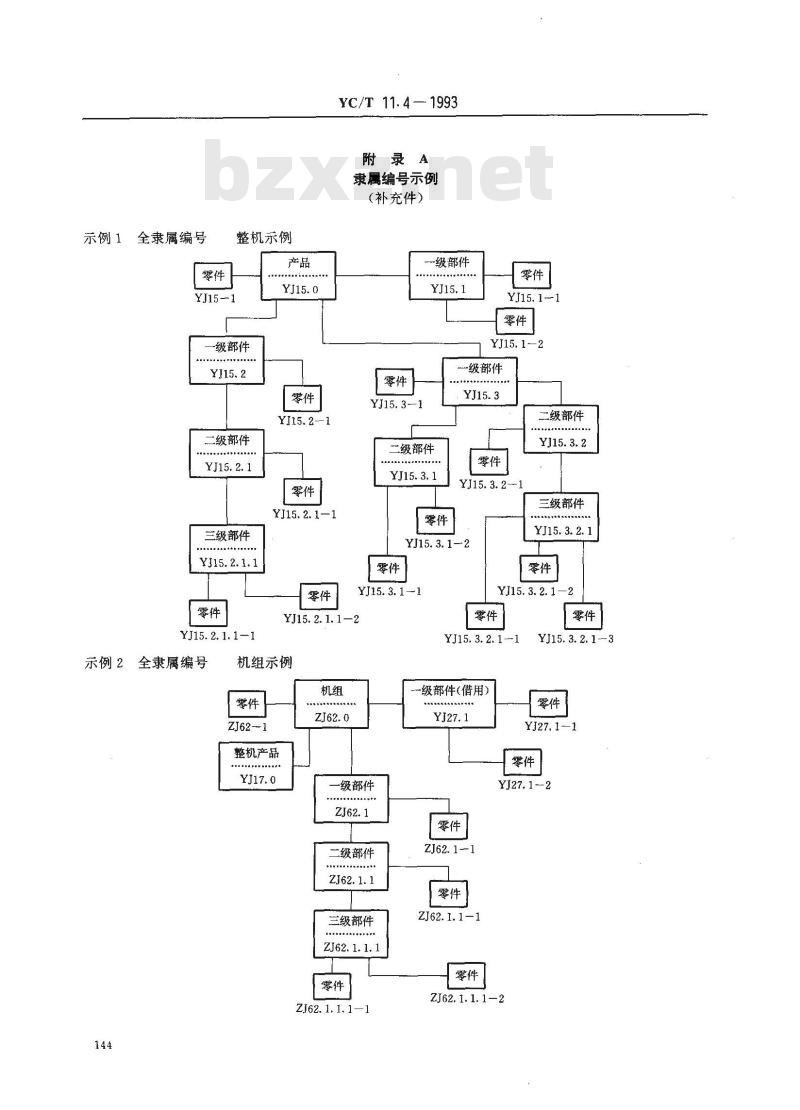

附录A
隶属编号示例
（补充件）
一级部件
YJ15. 1--1
一级部件
YJ15. 3--1
二级部件
YJ15.3.2-1
YJ15. 3. 1--2
YJ15. 3. 1 -1
YJ15. 2. 1.1-2
机组示例
ZJ62--1
整机产品
oe+oioneeee中
一级部件
Pee+PEeee..+
二级部件
兰级部件
ZJ62. 1. 1. 1
ZJ62. 1, 1. 1—1
二级部件
三级部件
#的中电的的经有理理的理心
YJ15.3.2.1
YJ15. 3. 2. 1—2
YJ15. 3. 2. 1 - 1
一级部件(借用）
中国理的理电理电心#中有心
YJ15. 3. 2. 1 - 3
YJ27.1--2
ZJ62. 1-1
ZJ62. 1. 1—1
ZJ62. 1. 1. 1-2

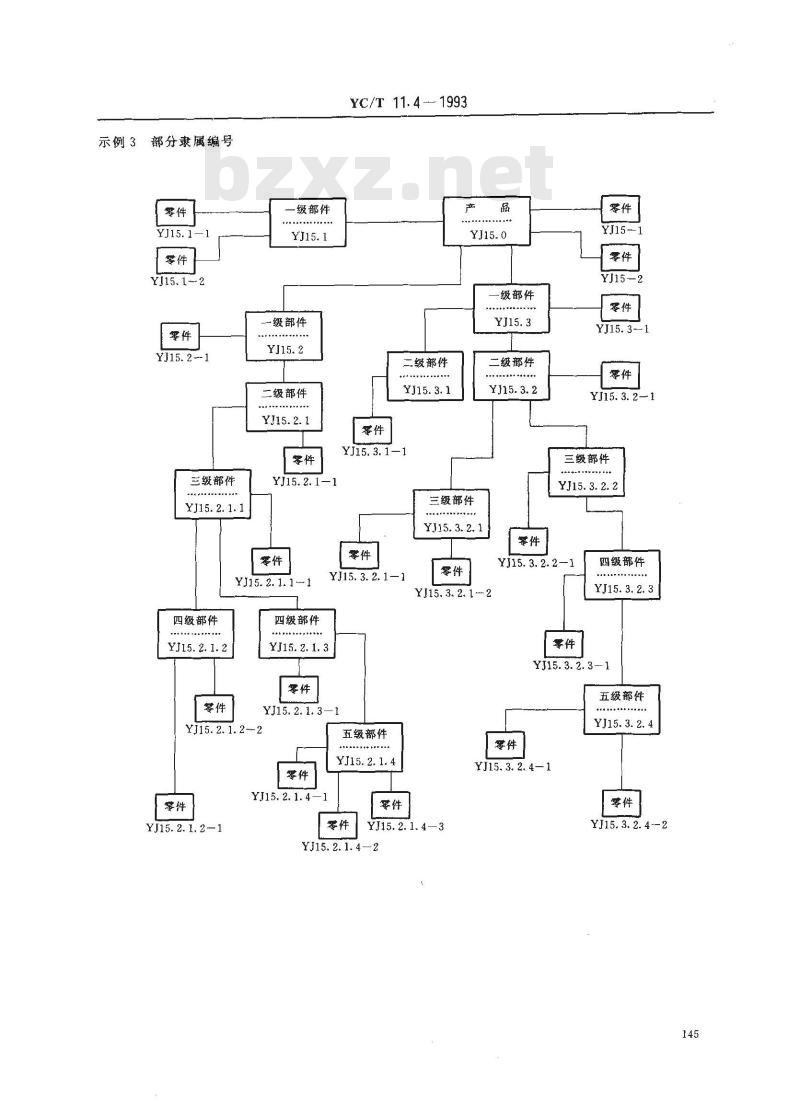

示例3部分属编号
YJ15. 1 2
YJ15. 2-- 1
三级部件
e中e中e出服t中
YJ15.2.1.1
一级部件
e+++**+++**
一级部件
二级部件
YJ15. 2. 1-1
YJ15. 2. 1. 1 -~ 1
四级部件
YJ15. 2. 1. 2
YJ15. 2. 1. 2 -- 2
YJ15. 2. 1. 2-1
四级部件
CIOIAARErPOOE
YC/T 11.4 1993
一级部件
二级部件
YJ15. 3. 1—1
兰级部件
YJ15. 3. 2. 1
YJ15. 3. 2. 1—1
YJ15. 2. 1. 3
YJ15. 2. 1. 3-1
五级部件
AOeERtL中R
YJ15. 2. 1. 4 -1
YJ15.2.1.4
二级部件
YJ15-1
YJ15—2
YJ15. 3. 2—1
三级部件
on+o-+++-+*+i**
YJ15.3.2.2
YJ15, 3. 2. 2 --1
YJ15. 3. 2. 1 -- 2
四级部件
hehate
YJ15.3.2.3
YJ15.3.2.3-
五级部件
P..COOR..ee.
YJ15.3.2. 4
YJ15.3.2.4—1
YJ15.2. 1. 4—3
YJ15. 2. 1. 4 —2
YJ15. 3. 2. 4 --2
YC/T 11.4

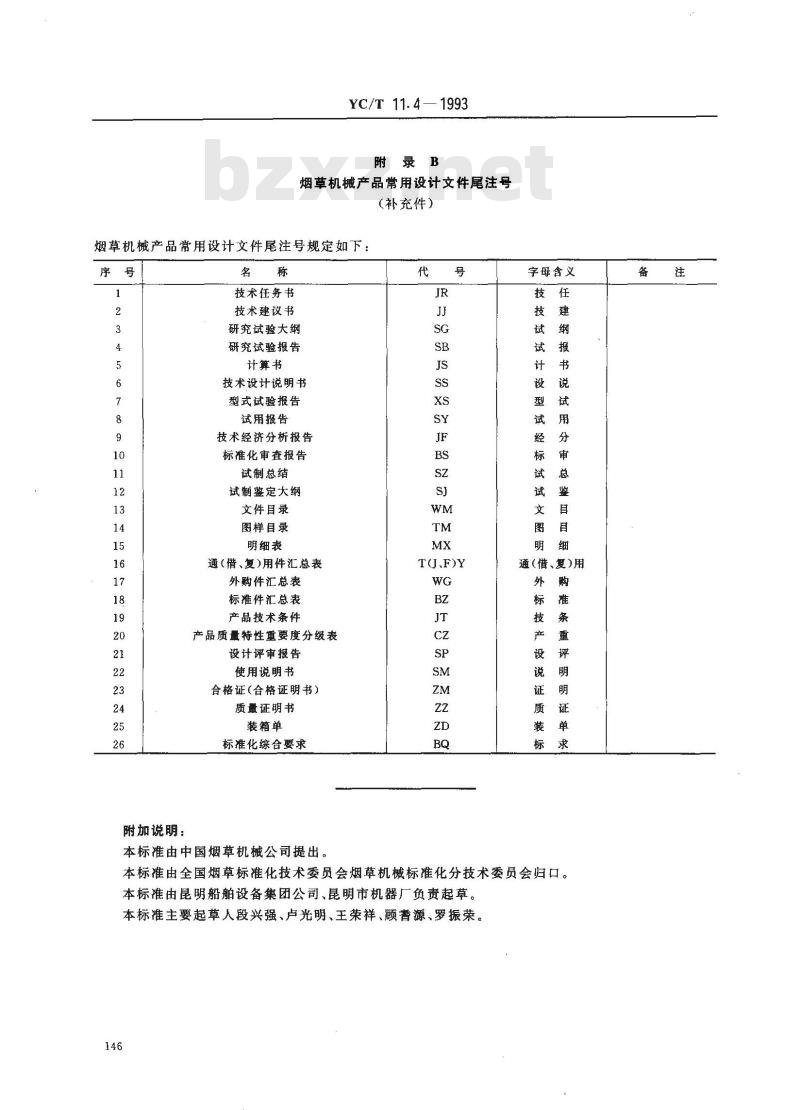

附录B
烟草机械产品常用设计文件尾注号（补充件）
烟草机械产品常用设计文件尾注号规定如下：序号
附加说明：
技术任务书
技术建议书
研究试验大纲
研究试验报告
计算书
技术设计说明书
型式试验报告
试用报告
技术经济分析报告
标准化审查报告
试制总结
试制鉴整定大纲
文件目录
图样目录
明细表bzxZ.net
（借、复)用件汇总表
外购件汇总表
标准件汇总表
产品技术条件
产品质量特性重要度分级表
设计评审报告
使用说明书
合格证(合格证明书）
质量证明书
装箱单
标准化综合要求
本标准由中国烟草机械公司提出。代
T(J、F)Y
字母含义
通(借、复)用
本标准由全国烟草标准化技术委员会烟草机械标准化分技术委员会归口。本标准由昆明船舶设备集团公司、昆明市机器厂负责起草。本标准主要起草人段兴强、卢光明、王荣祥、顾耆源、罗振荣。146
