【烟草行业标准(YC)】 烟草机械 产品图样及设计文件 计算机辅助设计基本要求

YC/T 11.10--1996

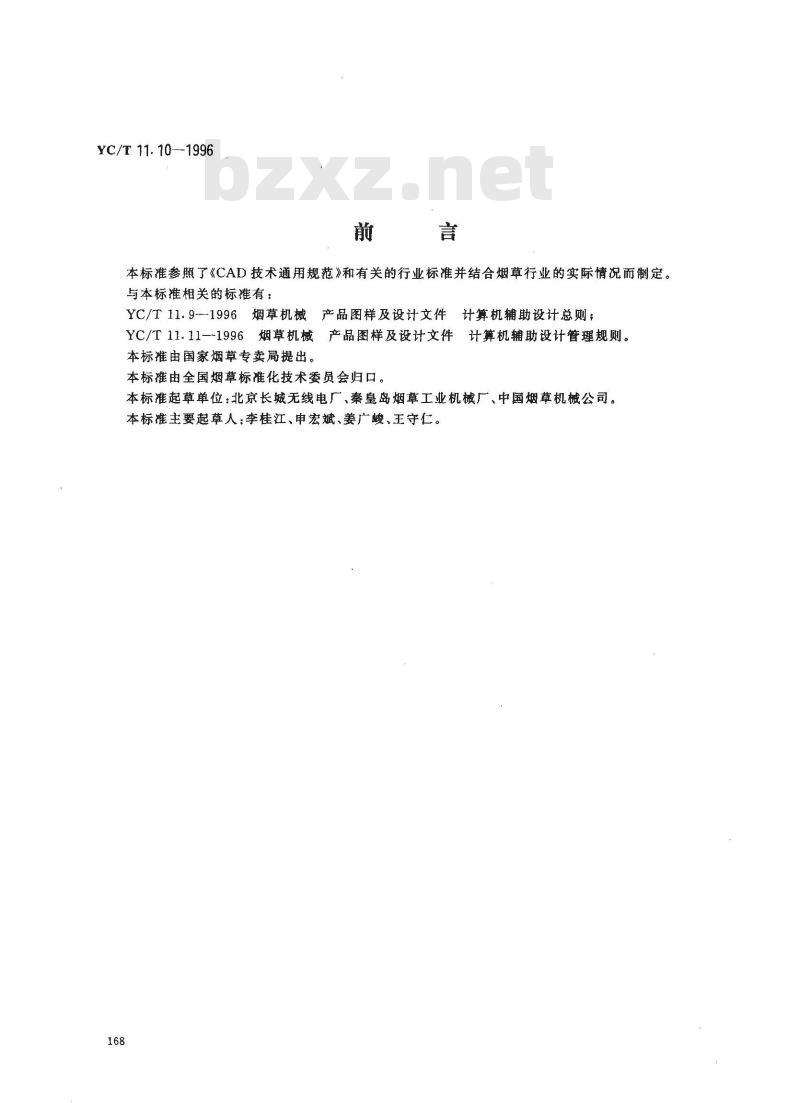

本标准参照了《CAD技术通用规范》和有关的行业标准并结合烟草行业的实际情况而制定。与本标准相关的标准有：
YC/T 11.9--1996烟草机械
产品图样及设计文件计算机辅助设计总则，YC/T11.11—1996烟草机械产品图样及设计文件计算机辅助设计管理规则。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：北京长城无线电厂、秦皇岛烟草工业机械厂、中国烟草机械公司。本标谁主要起草人：李桂江、申宏斌、姜广峻、王守仁。168

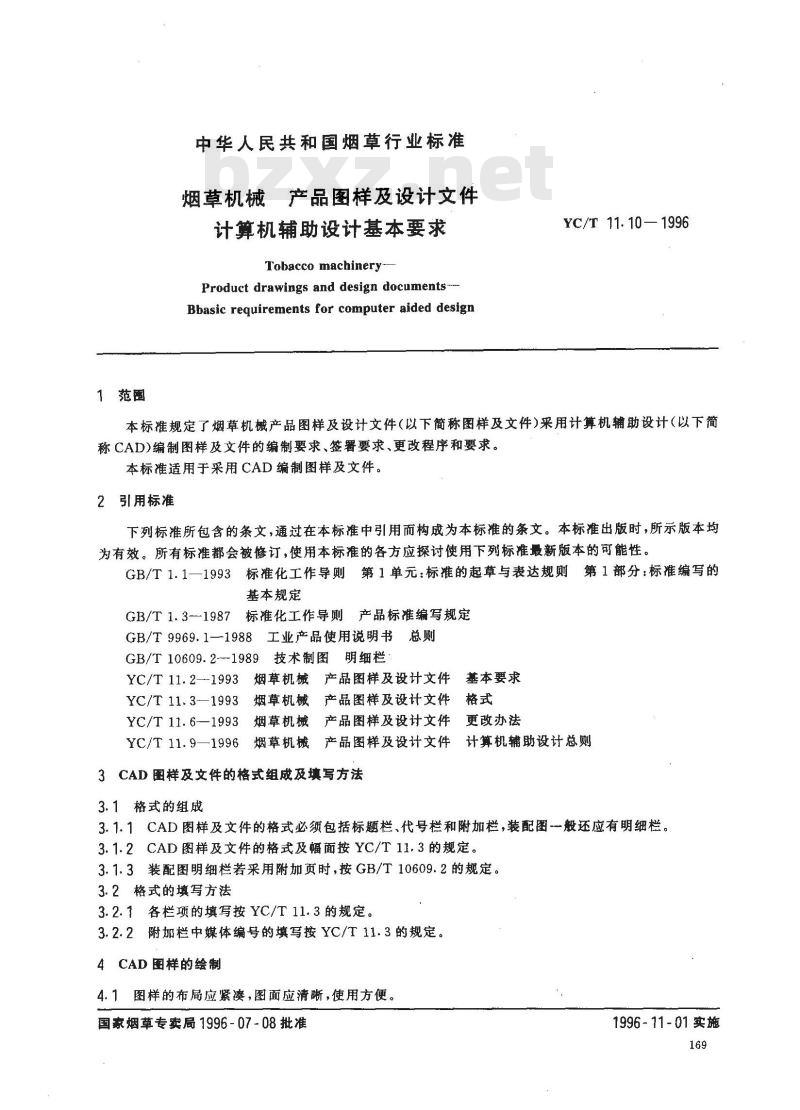

1范围
中华人民共和国烟草行业标准
烟草机械产品图样及设计文件
计算机辅助设计基本要求
Tobacco machinery-
Product drawings and design documentsBbasic requirements for computer aided designYC/T 11. 10—1996
本标准规定了烟草机械产品图样及设计文件（以下简称图样及文件）采用计算机辅助设计（以下简称CAD)编制图样及文件的编制要求、签署要求、更改程序和要求。本标准适用于采用CAD编制图样及文件。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1.1一1993标准化工作导则第1单元：标准的起草与表达规则第1部分：标准编写的基本规定
GB/T1.3-1987标准化工作导则产品标准编写规定GB/T9969.1—1988工业产品使用说明书总则GB/T10609.2--1989技术制图明细栏YC/T11.2-1993烟草机械产品图样及设计文件基本要求产品图样及设计文件格式
YC/T11.3—1993烟草机械
YC/T11.6—1993烟草机械
YC/T 11.9—1996
烟草机械
产品图样及设计文件更改办法
产品图样及设计文件计算机辅助设计总则3CAD图样及文件的格式组成及填写方法3.1格式的组成
3.1.1CAD图样及文件的格式必须包括标题栏、代号栏和附加栏，装配图-般还应有明细栏。3.1.2CAD图样及文件的格式及幅面按YC/T11.3的规定。3.1.3装配图明细栏若采用附加页时，按GB/T10609.2的规定。3.2格式的填写方法
3.2.1各栏项的填写按YC/T11.3的规定。3.2.2附加栏中媒体编号的填写按YC/T11.3的规定。4CAD图样的绘制www.bzxz.net

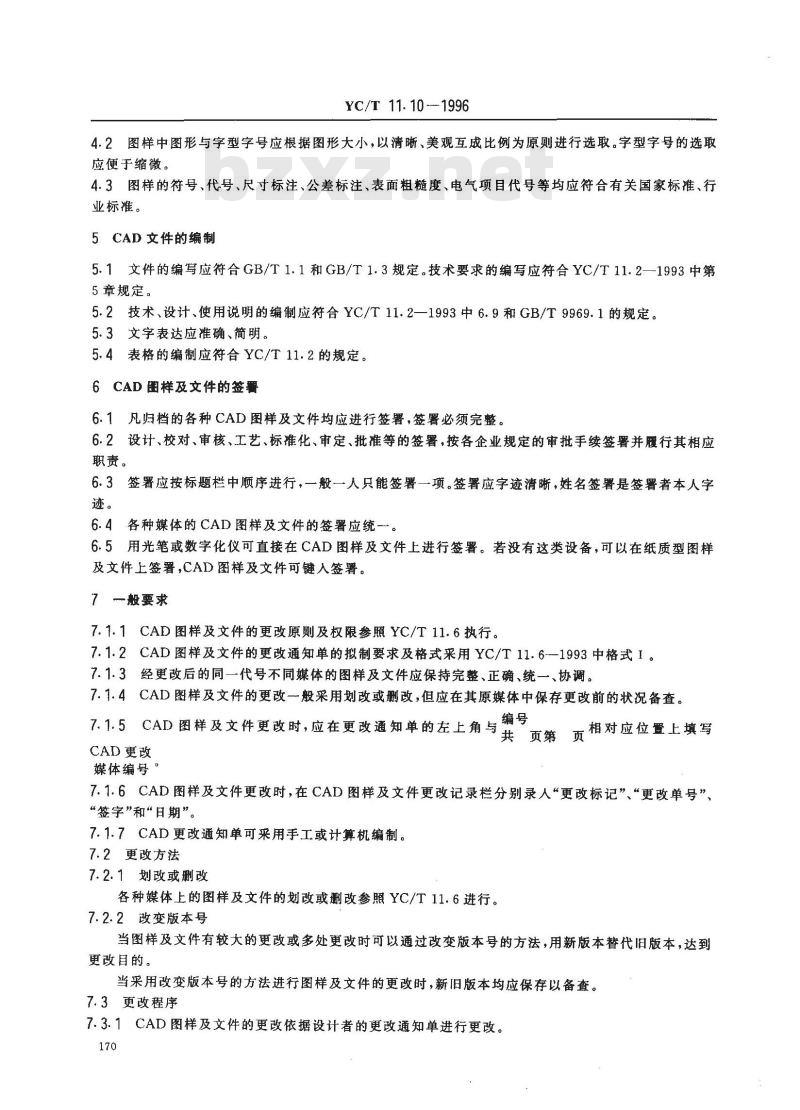

4.1图样的布局应紧凑，图面应清晰，使用方便。国家烟草专卖局1996-07-08批准1996-11-01实施
YC/T 11. 10 ---1996
4.2图样中图形与字型字号应根据图形大小，以清晰、美观互成比例为原则进行选取。字型字号的选取应便于缩微。
4.3图样的符号、代号、尺寸标注、公差标注、表面粗糙度、电气项目代号等均应符合有关国家标准、行业标准。
5CAD文件的编制
5.1文件的编写应符合GB/T1.1和GB/T1.3规定。技术要求的编写应符合YC/T11.2—1993中第5章规定。
5.2技术、设计、使用说明的编制应符合YC/T11.2—1993中6.9和GB/T9969.1的规定。5.3文字表达应准确、简明。
5.4表格的编制应符合YC/T11.2的规定。6CAD图样及文件的签署
6.1凡归档的各种CAD图样及文件均应进行签署，签署必须完整。6.2设计、校对、审核、工艺、标准化、审定、批准等的签署，按各企业规定的审批手续签署并履行其相应职责。
6.3签署应按标题栏中顺序进行，一般一人只能签署一项。签署应字迹清晰，姓名签署是签署者本人字迹。
6.4各种媒体的CAD图样及文件的签署应统一。6.5用光笔或数字化仪可直接在CAD图样及文件上进行签署。若没有这类设备，可以在纸质型图样及文件上签署，CAD图样及文件可键人签署。7般要求
7.1.1CAD图样及文件的更改原则及权限参照YC/T11.6执行。7.1.2CAD图样及文件的更改通知单的拟制要求及格式采用YC/T11.6--1993中格式I。7.1.3经更改后的同一代号不同媒体的图样及文件应保持完整、正确、统一、协调。7.1.4CAD图样及文件的更改一般采用划改或删改，但应在其原媒体中保存更改前的状况备查。CAD图样及文件更改时，应在更改通知单的左上角与翼”贡第页7.1.5（
CAD更改
媒体编号“
相对应位置上填写
7.1.6CAD图样及文件更改时，在CAD图样及文件更改记录栏分别录人“更改标记”“更改单号”“签字”和“日期”。
7.1.7CAD更改通知单可采用手工或计算机编制。7.2更改方法
7.2.1划改或删改
各种媒体上的图样及文件的划改或删改参照YC/T11.6进行。7.2.2改变版本号
当图样及文件有较大的更改或多处更改时可以通过改变版本号的方法，用新版本替代旧版本，达到更改目的。
当采用改变版本号的方法进行图样及文件的更改时，新旧版本均应保存以备查。7.3更改程序
7.3.1CAD图样及文件的更改依据设计者的更改通知单进行更改。170
YC/T11.10—1996
CAD更改操作人员按要求更改基准CAD图样及文件。7. 3. 2
7.3.3用更改后的基准CAD图样及文件复制工作CAD图样及文件，并按归档要求办归档手续。171
