【烟草行业标准(YC)】 烟草机械 产品图样及设计文件 计算机辅助设计管理规则

YC/T 11. 11—1996

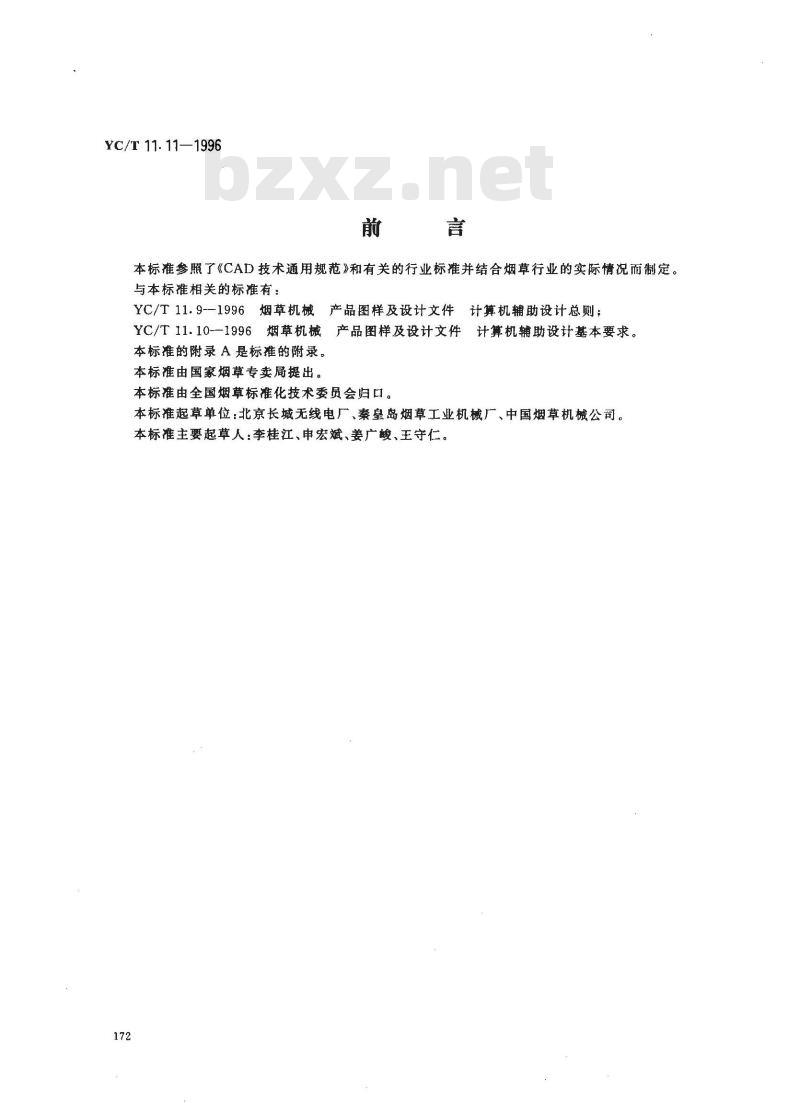

本标准参照了《CAD技术通用规范》和有关的行业标准并结合烟草行业的实际情况而制定。与本标准相关的标准有：
产品图样及设计文件
计算机辅助设计总则；免费标准bzxz.net
YC/T 11.9--1996
烟草机械
产品图样及设计文件计算机辅助设计基本要求。YC/T 11.10--1996烟草机械
本标准的附录A是标准的附录。
本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：北京长城无线电厂、秦皇岛烟草工业机械厂、中国烟草机械公司。本标准主要起草人：李桂江、申宏斌、姜广竣、王守仁。172
1范围

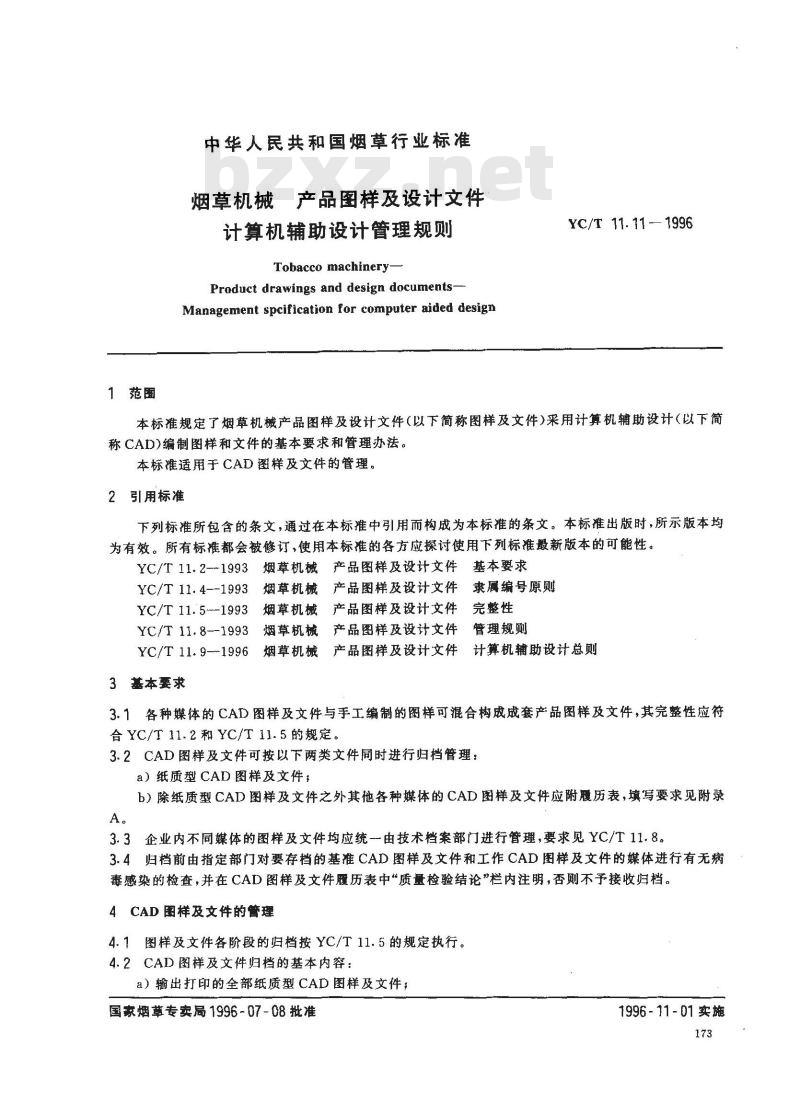

中华人民共和国烟草行业标准
烟草机械产品图样及设计文件
计算机辅助设计管理规则
Tobacco machinery
Product drawings and design documentsManagement spcification for computer aided designYC/T 11.11-1996
本标准规定了烟草机械产品图样及设计文件（以下简称图样及文件）采用计算机辅助设计（以下简称CAD)编制图样和文件的基本要求和管理办法本标准适用于CAD图样及文件的管理。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YC/T11.2-~1993烟草机械产品图样及设计文件基本要求YC/T11.4--1993烟草机械产品图样及设计文件属编号原则YC/T11.5--1993烟草机械产品图样及设计文件完整性烟草机械产品图样及设计文件管理规则YC/T 11.8--1993
YC/T11.9-~1996烟草机械产品图样及设计文件计算机辅助设计总则3基本要求
3.1各种媒体的CAD图样及文件与手工编制的图样可混合构成成套产品图样及文件，其完整性应符合YC/T11.2和YC/T11.5的规定。3.2CAD图样及文件可按以下两类文件同时进行归档管理：a）纸质型CAD图样及文件；
b）除纸质型CAD图样及文件之外其他各种媒体的CAD图样及文件应附履历表，填写要求见附录A。
3.3企业内不同媒体的图样及文件均应统-由技术档案部门进行管理，要求见YC/T11.8。3. 4归档前由指定部门对要存档的基准 CAD图样及文件和工作CAD图样及文件的媒体进行有无病毒感染的检查，并在CAD图样及文件履历表中“质量检验结论”栏内注明，否则不予接收归档。4CAD 图样及文件的管理
4.1图样及文件各阶段的归档按YC/T11.5的规定执行。4.2CAD图样及文件归档的基本内容：a）输出打印的全部纸质型CAD图样及文件；国家烟草专卖局1996-07-08批准1996-11-01实施
YC/T 11.11--1996

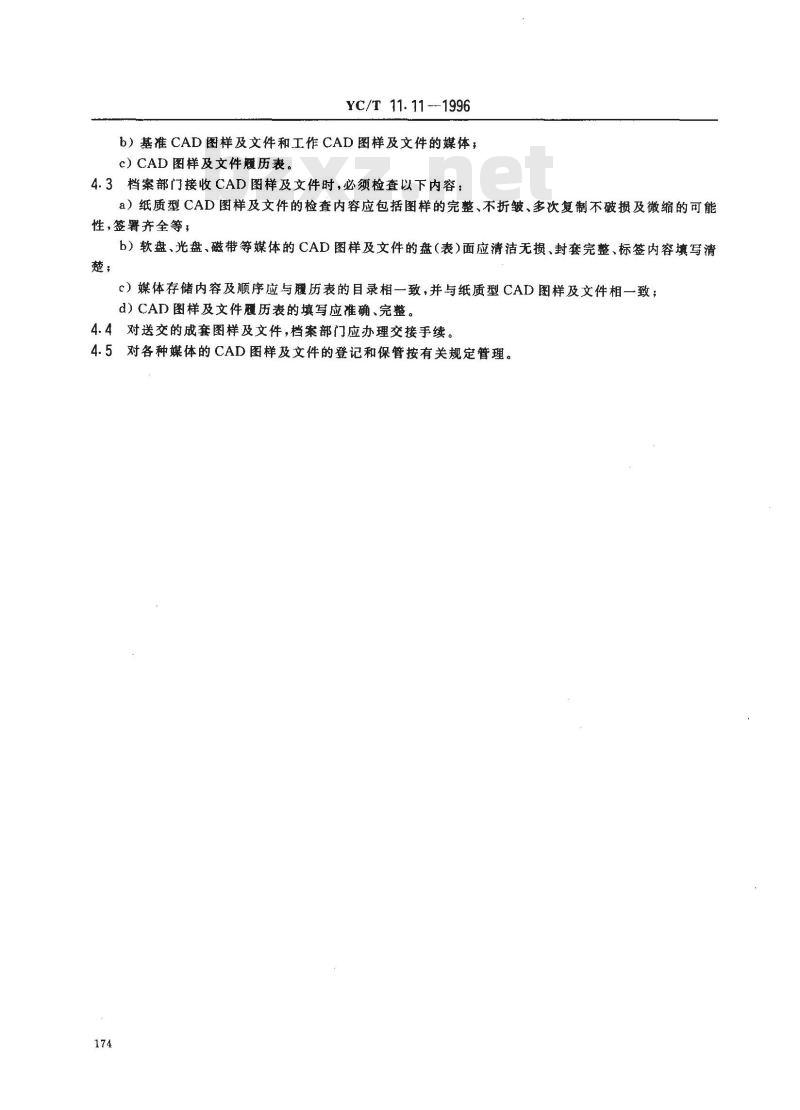

b）基准CAD图样及文件和工作CAD图样及文件的媒体；c）CAD图样及文件履历表。
4.3档案部门接收CAD图样及文件时，必须检查以下内容：a）纸质型CAD图样及文件的检查内容应包括图样的完整、不折皱、多次复制不破损及微缩的可能性，签署齐全等，
b）软盘、光盘、磁带等媒体的CAD图样及文件的盘（表）面应清洁无损、封套完整、标签内容填写清楚；
c）媒体存储内容及顺序应与履历表的目录相一致，并与纸质型CAD图样及文件相一致；d）CAD图样及文件履历表的填写应准确、完整。4.4对送交的成套图样及文件，档案部门应办理交接手续。4.5对各种媒体的CAD图样及文件的登记和保管按有关规定管理。174
YC/T 11. 11—1996

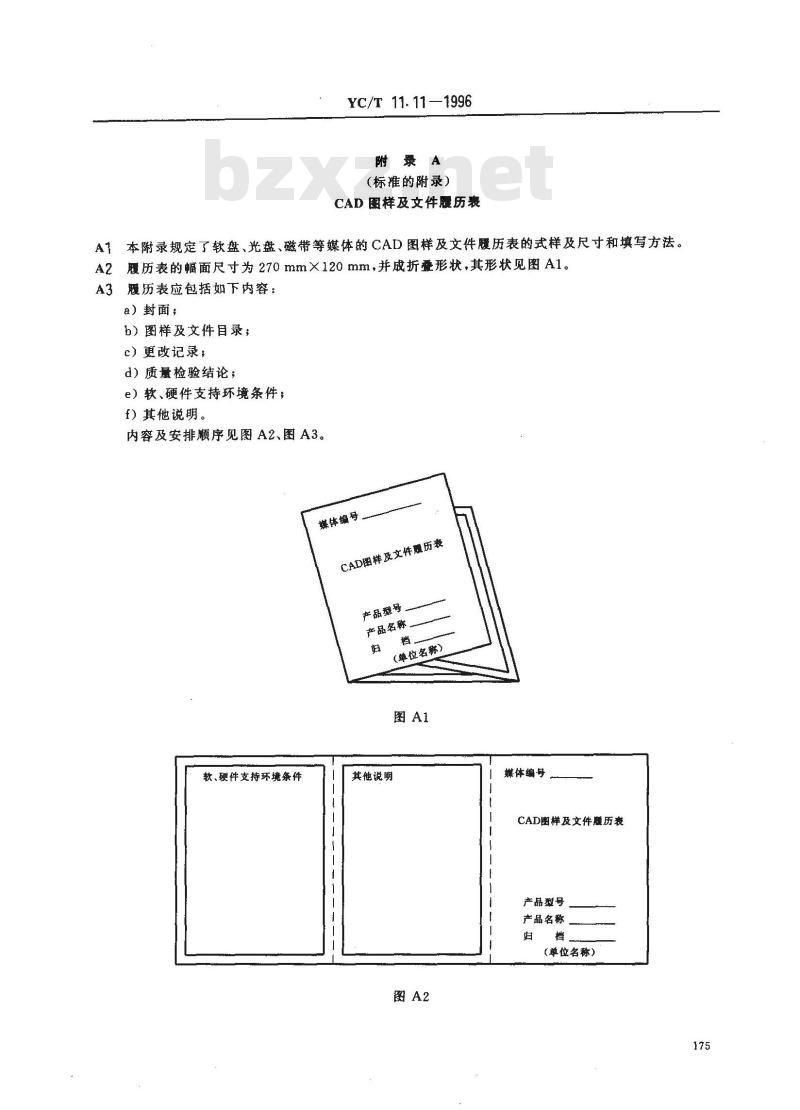

附录A
（标推的附录）
CAD图样及文件履历表
A1本附录规定了软盘、光盘、磁带等媒体的CAD图样及文件暖历表的式样及尺寸和填写方法。历表的幅面尺寸为270mm×120 mm，并成折叠形状，其形状见图A1。A2
A3履历表应包括如下内容：
a）封面；
b）图样及文件目录；
c）更改记录；
d）质量检验结论；
e）软、硬件支持环境条件；
f）其他说明。
内容及安排顺序见图A2、图A3。媒体编号
CAD圈样及文件历表
产品型号
产品名称。
软、硬件支持环境条件
（单位名称）
其他说明
媒体编号
CAD图样及文件腹历表
产品型号
产品名称
（单位名称）
图样及文件目录

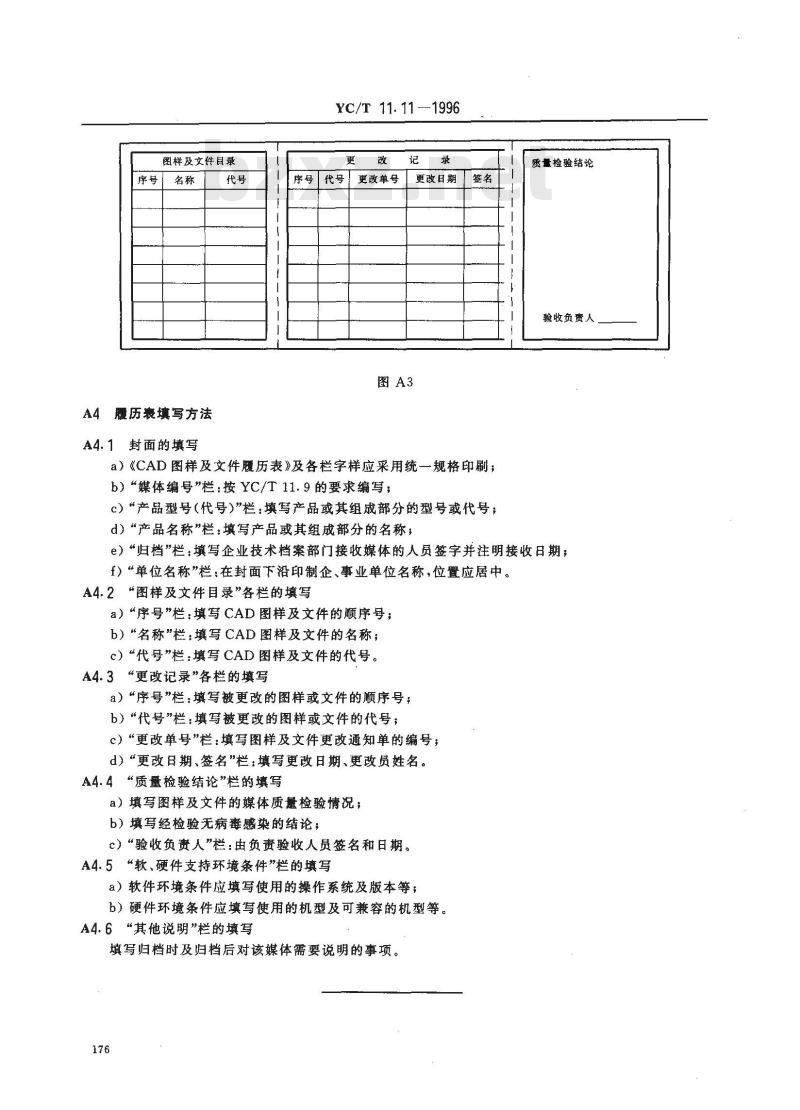

A4履历表填写方法
A4.1封面的填写
YC/T11.11-1996
序号代号
更改单号
更改日期
a）《CAD图样及文件履历表》及各栏字样应采用统一规格印刷；b）“媒体编号”栏：按YC/T11.9的要求编写；c）“产品型号（代号）\栏：填写产品或其组成部分的型号或代号；d）“产品名称”栏：填写产品或其组成部分的名称；质量检验结论
验收负责人
e）“归档”栏：填写企业技术档案部门接收媒体的人员签字并注明接收日期，f）“单位名称”栏：在封面下沿印制企、事业单位名称，位置应居中。A4.2“图样及文件目录”各栏的填写a）“序号”栏：填写CAD图样及文件的顺序号；b）“名称”栏：填写CAD图样及文件的名称；c）“代号”栏：填写CAD图样及文件的代号。A4.3“更改记录”各栏的填写
a）“序号”栏：填写被更改的图样或文件的顺序号；b）“代号”栏：填写被更改的图样或文件的代号；c）“更改单号”栏：填写图样及文件更改通知单的编号；d）“更改日期、签名”栏：填写更改日期、更改员姓名。A4.4“质量检验结论”栏的填写a）填写图样及文件的媒体质量检验情况；b）填写经检验无病毒感染的结论；c）“验收负费人”栏：由负责验收人员签名和日期。A4.5“软、硬件支持环境条件”栏的填写a）软件环境条件应填写使用的操作系统及版本等；b）硬件环境条件应填写使用的机型及可兼容的机型等。A4.6“其他说明”栏的填写
填写归档时及归档后对该媒体需要说明的事项。176
