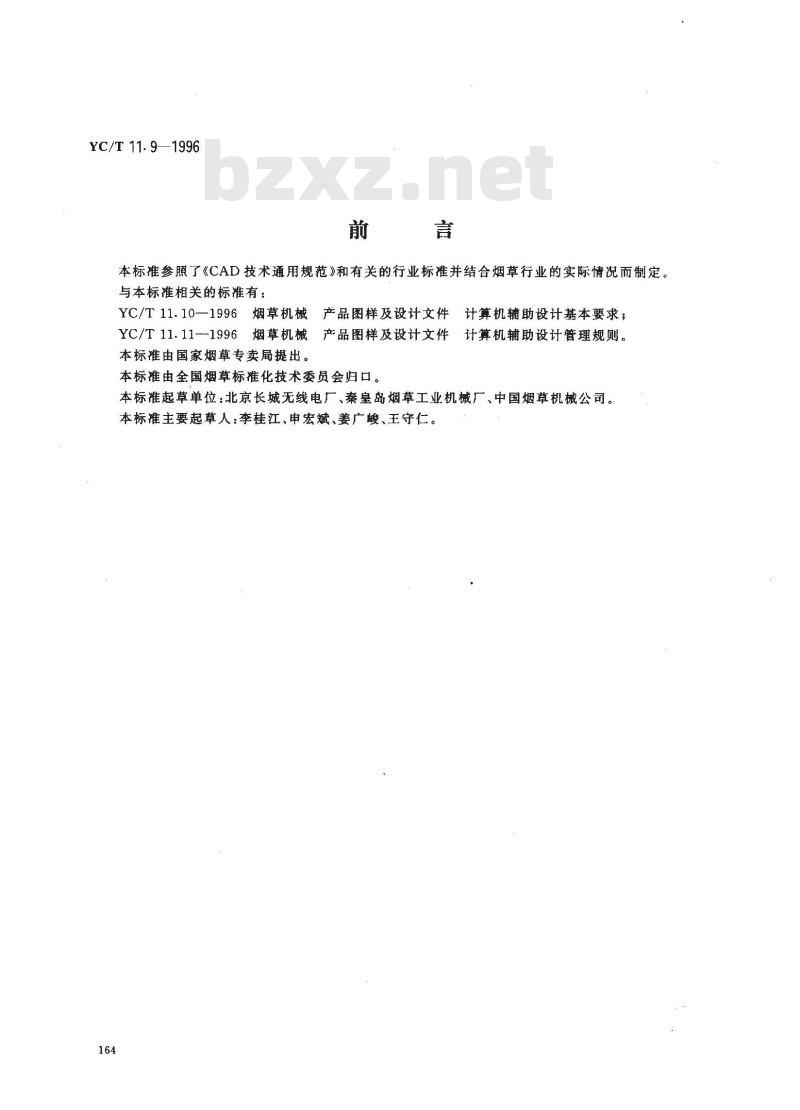

【烟草行业标准(YC)】 烟草机械 产品图样及设计文件 计算机辅助设计总则

YC/T11.9—1996
本标准参照了《CAD技术通用规范》和有关的行业标准并结合烟草行业的实际情况而制定。与本标准相关的标准有：
YC/T11.10—1996烟草机械
产品图样及设计文件计算机辅助设计基本要求；YC/T11.11-1996烟草机械
产品图样及设计文件计算机辅助设计管理规则。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：北京长城无线电厂、秦皇岛烟草工业机械厂、中国烟草机械公司。本标准主要起草人：李桂江、申宏斌、姜广峻、王守仁。164
1范围

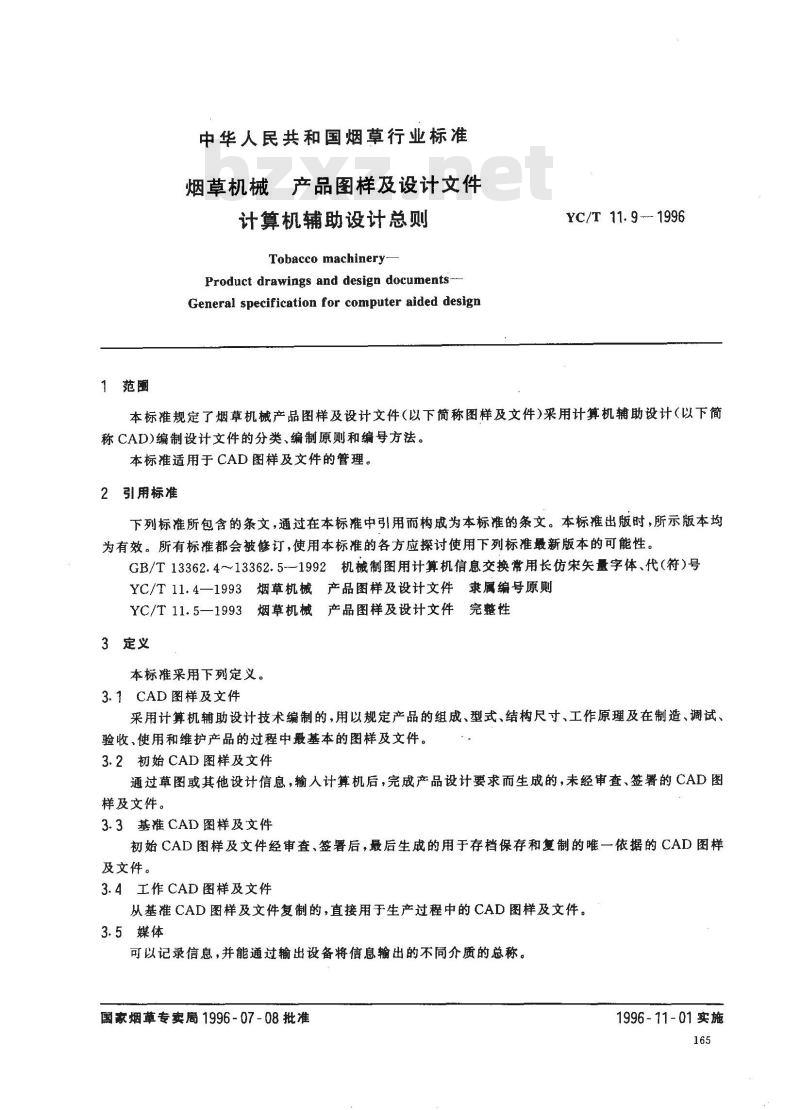

中华人民共和国烟草行业标准
产品图样及设计文件
烟草机械
计算机辅助设计总则
Tobacco machinery
Product drawings and design documents-General specification for computer aided designYC/T 11. 9 --- 1996
本标准规定了烟草机械产品图样及设计文件（以下简称图样及文件）采用计算机辅助设计（以下简称CAD)编制设计文件的分类、编制原则和编号方法。本标准适用于CAD图样及文件的管理。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13362.4~13362.5--1992机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号YC/T11.4—1993烟草机械产品图样及设计文件隶属编号原则YC/T11.5—1993烟草机械产品图样及设计文件完整性3定义
本标准采用下列定义。
3.1CAD图样及文件
采用计算机辅助设计技术编制的，用以规定产品的组成、型式、结构尺寸、工作原理及在制造、调试、验收、使用和维护产品的过程中最基本的图样及文件。3.2初始CAD图样及文件
通过草图或其他设计信息，输人计算机后，完成产品设计要求而生成的，未经审查、签署的CAD图样及文件。
3.3基推CAD图样及文件
初始CAD图样及文件经审查、签署后，最后生成的用于存档保存和复制的唯一依据的CAD图样及文件。
3.4工作CAD图样及文件
从基准CAD图样及文件复制的，直接用于生产过程中的CAD图样及文件。3.5媒体
可以记录信息，并能通过输出设备将信息输出的不同介质的总称。国家烟草专卖局1996-07-08批准1996-11-01实施

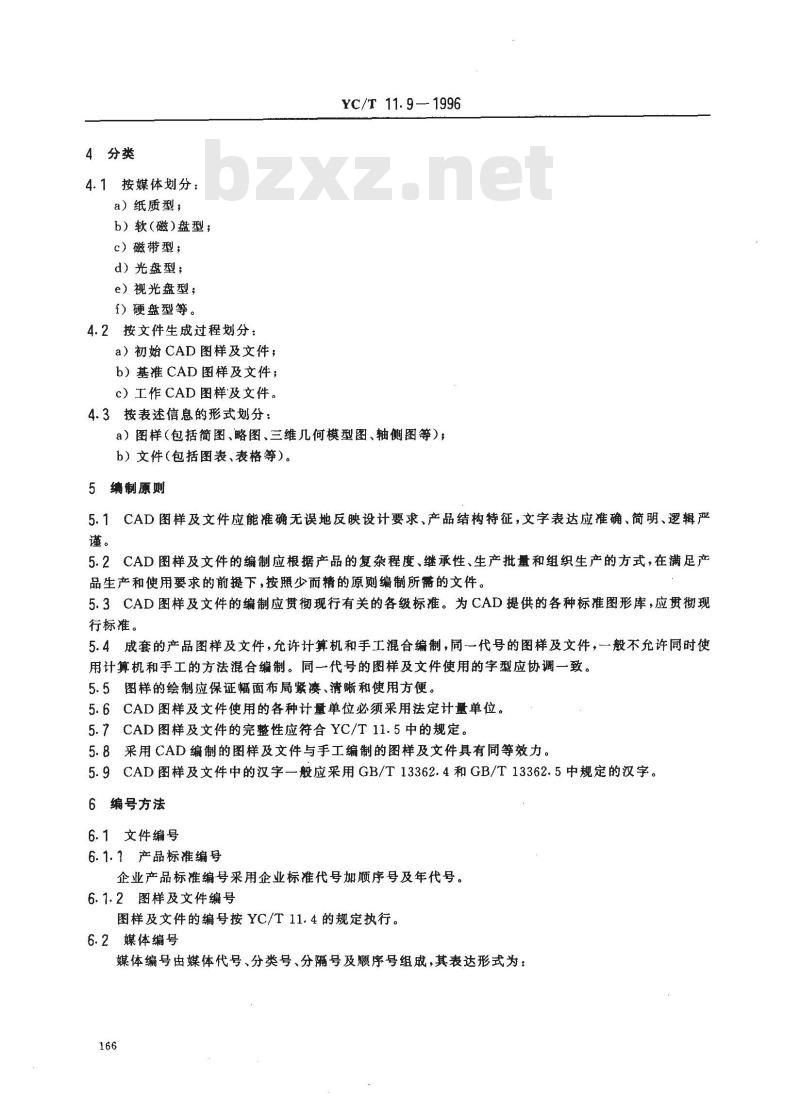

4分类
4.1按媒体划分：
a）纸质型；
b）软(磁)盘型；
c）磁带型；
d）光盘型；
e）视光盘型；
f）硬盘型等。
4.2按文件生成过程划分：
a）初始CAD图样及文件；
b）基准CAD图样及文件；
c）工作CAD图样及文件。
4.3按表述信息的形式划分：
YC/T 11.9—1996
a）图样（包括简图、略图、三维几何模型图、轴侧图等）；b）文件（包括图表、表格等）。5编制原则
5.1CAD图样及文件应能准确无误地反映设计要求、产品结构特征，文字表达应准确、简明、逻辑严谨。
5.2CAD图样及文件的编制应根据产品的复杂程度、继承性、生产批量和组织生产的方式，在满足产品生产和使用婴求的前提下，按照少而精的原则编制所需的文件。5.3CAD图样及文件的编制应贯彻现行有关的各级标准。为CAD提供的各种标准图形库，应贯彻现行标准。
5.4成套的产品图样及文件，允许计算机和手工混合编制，同一代号的图样及文件，一般不允许同时使用计算机和手工的方法混合编制。同一代号的图样及文件使用的字型应协调一致。5.5图样的绘制应保证幅面布局紧凑、清晰和使用方便。5.6CAD图样及文件使用的各种计量单位必须采用法定计量单位。CAD图样及文件的完整性应符合YC/T11.5中的规定。5.70
5.8采用CAD编制的图样及文件与手工编制的图样及文件具有同等效力。5.9CAD图样及文件中的汉字一般应采用GB/T13362.4和GB/T13362.5中规定的汉字。6编号方法
6.1文件编号
6.1.1产品标准编号
企业产品标准编号采用企业标准代号加顺序号及年代号。6.1.2图样及文件编号
图样及文件的编号按YC/T11.4的规定执行。6.2媒体编号

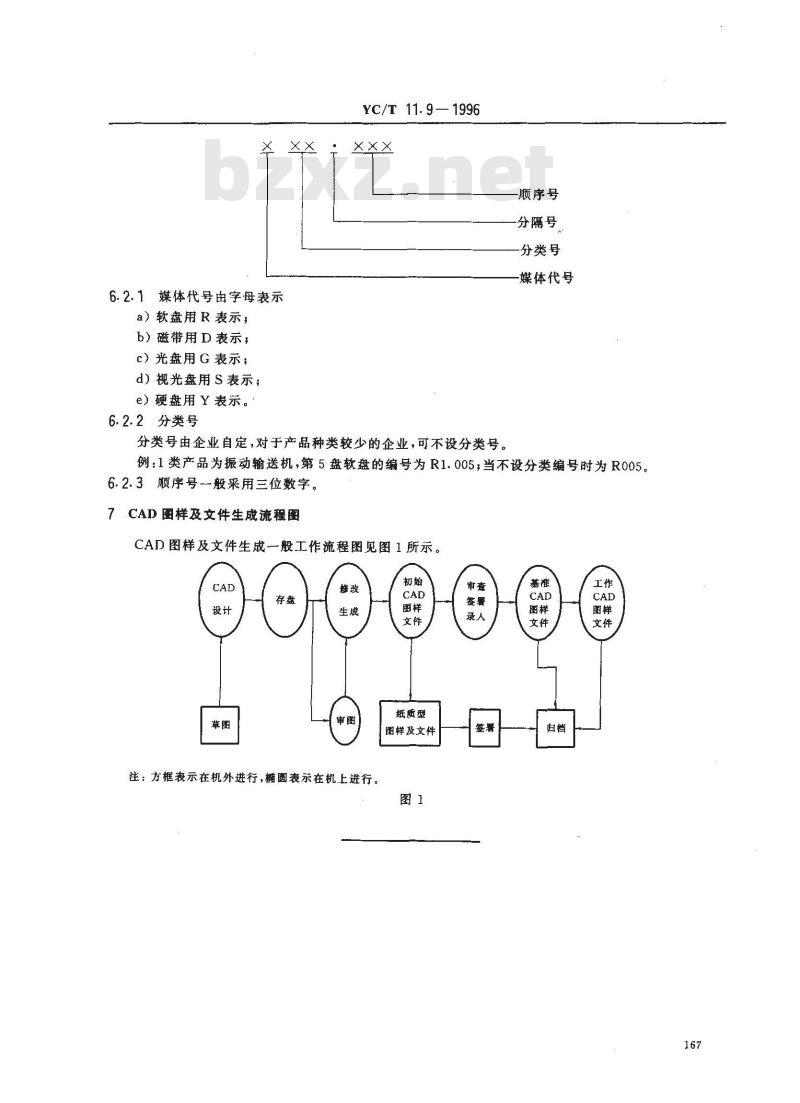

媒体编号由媒体代号、分类号、分隔号及顺序号组成，其表达形式为：166
6.2.1媒体代号由字母表示
a）软盘用R表示；
b）磁带用D表示，
c）光盘用G表示；
d）视光盘用s表示；
e）硬盘用Y表示。
6.2.2分类号此内容来自标准下载网
YC/T 11. 9—1996
分类号由企业自定，对于产品种类较少的企业，可不设分类号。顺序号
分隔号
分类号
媒体代号
例：1类产品为振动输送机，第5盘软盘的编号为R1.005，当不设分类编号时为R005。6.2.3顺序号—般采用三位数字。CAD图样及文件生成流程图
CAD图样及文件生成一般工作流程图见图1所示。CAD
注：方框表示在机外进行，椭圜表示在机上进行。初始
纸质型
图样及文件
