【城镇建设行业标准(CJ)】 水力控制阀

中华人民共和国城镇建设行业标准CJ/T 219--2005
水力控制阀
Hydraulic control yalve
2005-11-11发布
中华人民共和国建设部
2006-01-01实施
CJ/T 219—2005

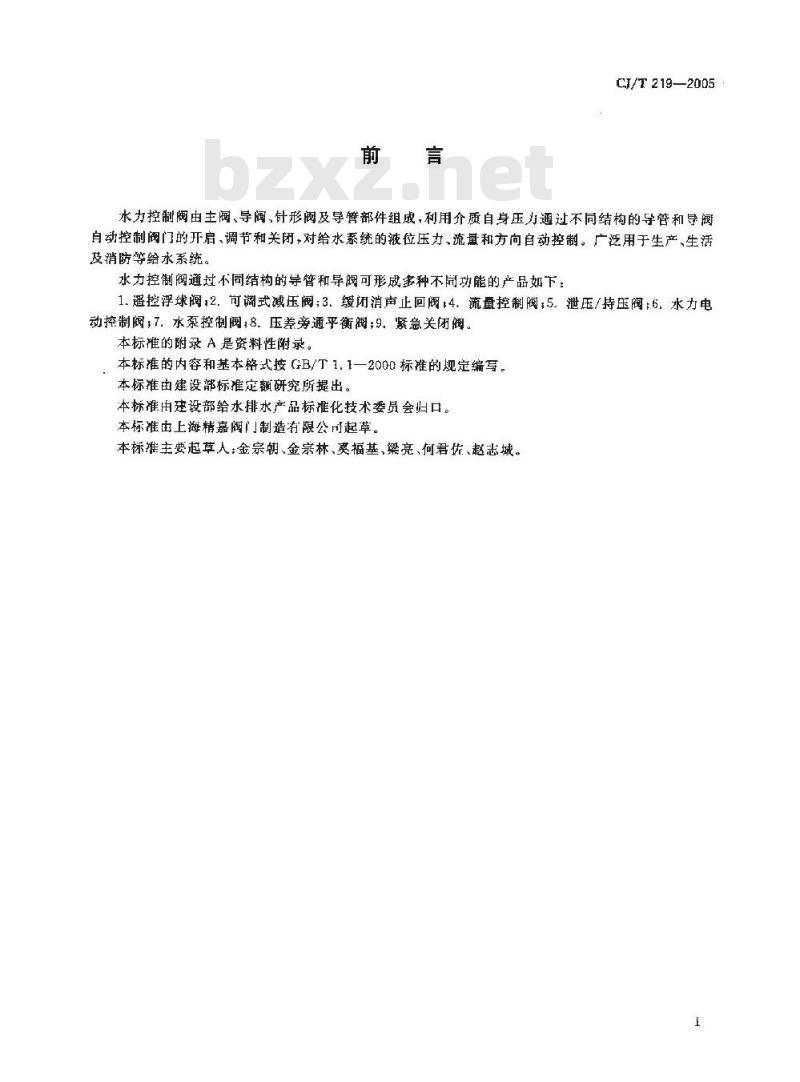

水力控制阀由主阀、导阀，针形阀及导管部件组成，利用介质自身压力通过不同结构的导管和导阀自动控制阀门的开启、调节和关闭，对给水系统的液位压力、流量和方向自动控制。广泛用于生产、生活及消防等给水系统。
水力控制阀通过不同结构的导管和导阀可形成率种不尚功能的产品如下：1.遥控浮球阀：2.可调式减压阀；3.缓闭消声止回阀4.流量控制阀，5.泄压/持压阀；6.水力电动控制阀；7．水泵控制阀，8。压差旁通平衡阀；9。紧意关闭阀。本标准的附录A是资料性附录。
本标推的内容和基本格式按GB/T1.1一2000标准的规定编写。本标准由建设部标准定额研究所提出本标准由建设部给水排水产品标准化技术委员会归口。本标准由上海精嘉阀门制造有限公可起草。本标准主要起草人：金宗朝、金宗林、莫福基，梁亮、何君佐、赵志城。1范围
水力控制阀
CI/T 2192005

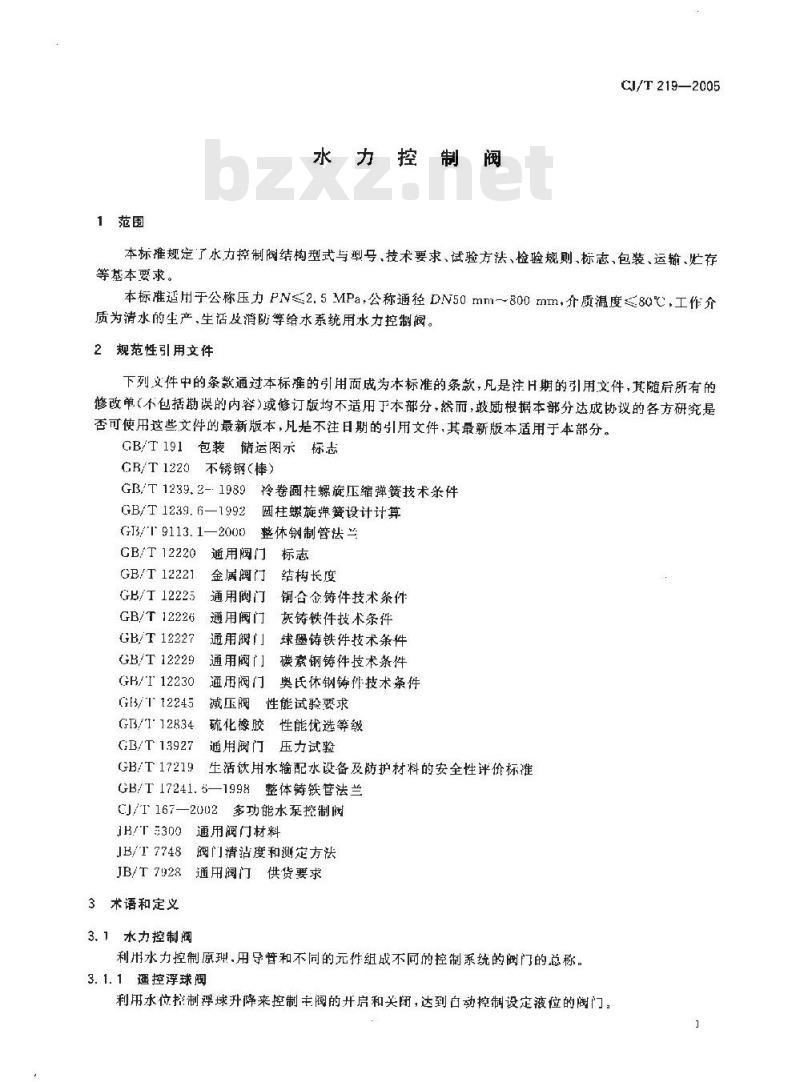

本标推规定了水力控制阀结构型式与型号、技术要求、试验方法、检验规则、标志，包装、运输、忙存等基本要求。
本标准适用手公称压力PN≤2.5MPa，公称通径DN50mm-800mm.介质温度80℃，工作介质为清水的生产、生活及消防等给水系统用水力控制阀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志
GR/T1220不锈钢（棒）
GB/T1239.2-:1989冷卷圆柱螺旋压缩弹簧技术条件GB/T 1239, 6—1992
GJ3/T 9113. 1—2000
圆柱螺旋弹簧设计计算
整休钢制管法兰
通用阀门标志
CB/T 12220
GB/T 12221
GB/T 12225
GB/T 12226
GB/T 12227
GB/T 12229
GB/I 12230
GB/T12245
GB/T' 12834
GB/T 13927
GB/T 17219
金属阀门
通用阀门
通用阀门
结构长度
铜合金铸件技术条件
灰铸铁件技术条件
球墨铸铁件技术条件
通用阀门
通用阀门
碳素钢铸件技术条件
通用阀门
奥氏休钢铸推技术条件
减压阀性能试验要求
硫化橡胶性能优选等级
通用阀门压力试骑
生活饮用水输配水设备及防护材料的安全性评价标准GB/I17241.5—1998整体铁管法兰CJ/I167—2002多功能水系挖制阀通用阀门材料
JH/T $300
阀门清洁度和测定方法
JB/T 7748
JB/T7128通用阀门供货要求
3术语和定义
3.1水力控制阀
利用水力控制原理.用导管和不同的元作组成不同的控制系统的阀门的总称。3. 1. 1遥控浮球阀
利用水位控制浮球升降来控制主阀的开启和关闭，达到白动控制设定液位的阀门。1
CJ/T 219—2005

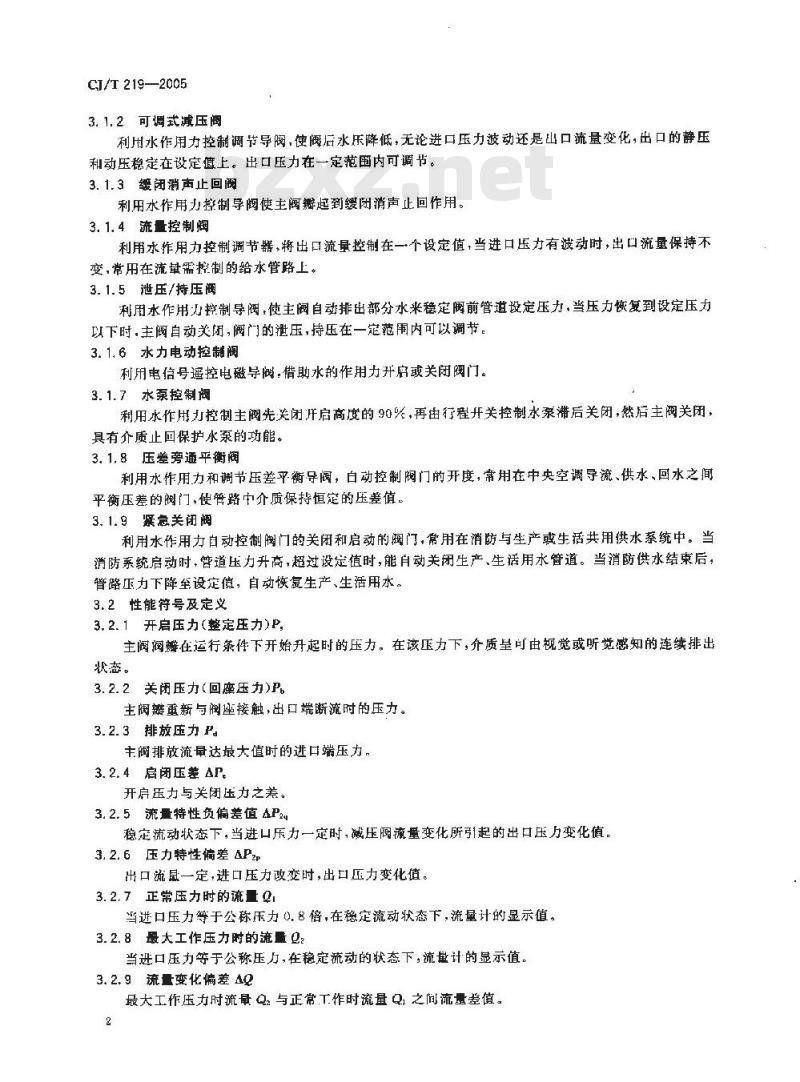

3.1.2可调式减压阅
利用水作用力控制调节导阀，使阀后水乐降低，无论进口压力波动还是山口流量变化，出口的静压利动压稳定在设定值上。出口压力在一定范内可调节。3. 1.3缓闭消声止回阀
利用水作用力控制导阀使主阀瓣起到缓闭消声止回作用。3.1.4流量控制阀
利用水作用力控制调节器，将出口流量控制在一个设定值，当进口压力有波动时，出口流量保持不变，常用在流量需控制的给水管路上。3.1.5泄压/持压阀
利用水作用力控制导阀，使主阀自动排出部分水来稳定阀前管道设定压力，当压力恢复到设定压力以下时.主阀自动关闭，阀门的泄压，持压在一定范用内可以调节。3. 1.6水力电动控制阀
利用电信号遥控电磁导阀：借助水的作用力开启或关闭阀门。3.1.7水泵控制阀
利用水作用力控制主阀先关闭开启高度的90%，再由行程开关控制水泵滞后关闭，然后主阀关闭，具有介质止回保护水泵的功能。3.1.8压差旁通平衡阀
利用水作用力和调节压差平衡导阀，白动控制阀门的开度，常用在中央空调导流、供水、回水之间平衡压差的阀门，使管路中介质保持恒定的压差值。3. 1. 9紧急关闭
利用水作用力自动控制阀门的关闭和启动的阀门，常用在消防与生产或生活共用供水系统中。当消防系统启动时，管道压力升高，超过设定值时，能自动关闭生产，生活用水管道。当消防供水结束后，管路压力下降至设定值，自动恢复生产、生活用水。3.2性能符号及定义
3.2.1开启压力(整定压力)P
主阀阀辨在运行条件下开始升起时的压力。在该压力下，介质呈可由视觉或听觉感知的连续排出状态。
3.2.2关闭压力(回座压力)Pb
主阀瓣重新与阀座接触，出口端断流时的压力。3.2.3排放压力P
主阔排放流最达最大值时的进口端压力，3.2.4启闭压差4P
开启压力与关闭压力之差。
3. 2. 5流量特性负偏差值 AP24稳定流动状态下，当进口压力一定时，减压阀流量变化所引起的出口压方变化值。3. 2. 6压力特性偏差 APzp
出口流鼠一定，进口压力改变时，出口压力变化值。3.2.7正常压力时的流量Q
当进口压力等于公称压力08倍，在稳定流动状态下，流量计的显示值。3. 2. 8最大工作压力时的滩重 02当进口压力等于公称压万，在稳定流动的状态下，流盘计的显示值。3. 2. 9流量变化偏差 40
最大工作压力时流量Q与正常T作时流量Q1 之间流量差值。2
4结构型式与型号
4.1结构型式：如图1~图9（DN≤450mm隔膜式），图10DN≥500mm活塞式）。11
进水方内
微型过滤器(紧靠在引出普道前端)，3
一厨座，
阀杆！
阀盘，
膜片，
针阀；
弹簧；
导向套：
阀盖；
帝环；
球阀：
13浮球阅：
0型圈。

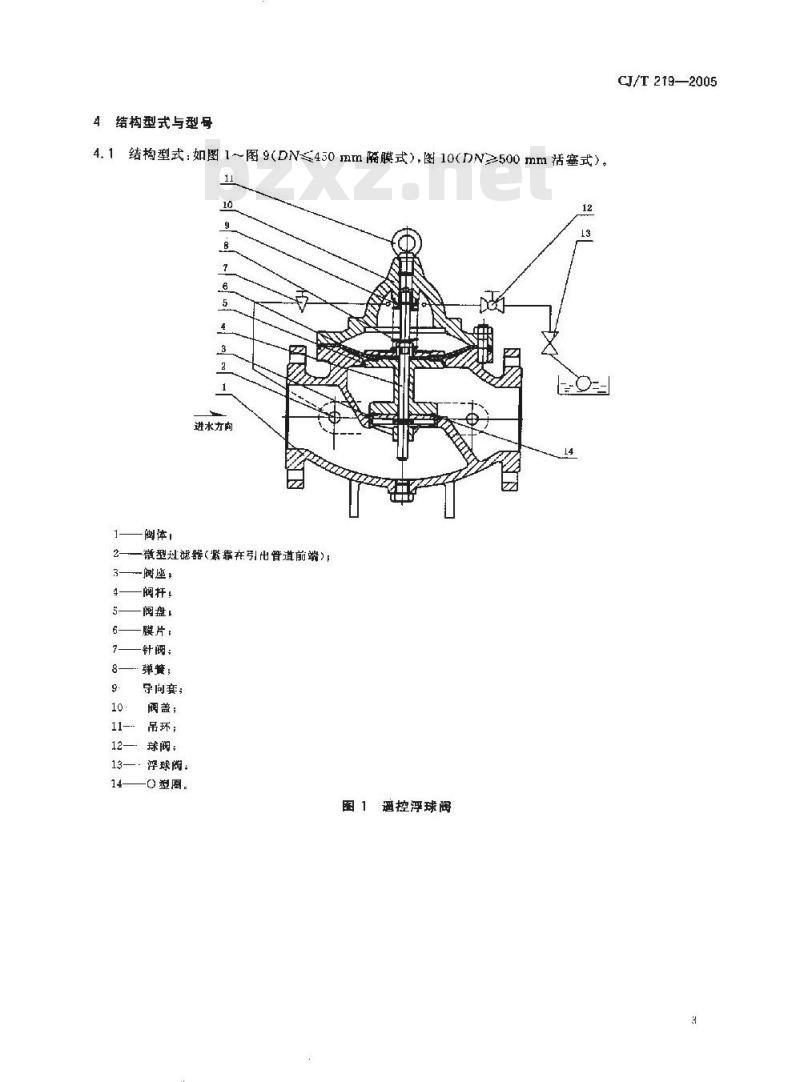

图1控浮球阀
CJ/T 219—2005
CI/T 219—2005
进水方间
一阅体，
-徽型过滤器(紧靠在引出管道前端);阀座，
阀杆，
凝盘+
一膜片；
一弹簧；
一针阀；
球阈；
压力表；
导向套，
阔蓝：
吊坏：
压力表，
球阀；
导悔：
图2可调式减压阀
阀体；
进水方向
微型过滤器(紧靠在引出管道前端);阀座；
闷打：
网盘+
膜片，
弹簧：
针阔；
-正回离；
导向套：
阀盖，
—压力表，
球润；
球阀；
0型圈。
图3缓闭消声止回阀
CI/T 219—2005
CJ/T219-—2005
因体，
避水方向
微型过滤器（紧靠在引出管道前端)，阔座，
闵杆；
阀盘：
膜片；
弹簧；
钻阀：
导向套：
阔盖：
调节器！
压力教
球阀！
导阀：
球阀，
-O型围。
图4流量控制阀
阅体，
进水方向
微型过滤器（紧靠在引出管道前端）！阔庵；
阀杆；
两盘；
膜片；
弹簧：
8——压力表；
9—针阔：
10——导向套：
11———阔盖；
12——球阀：
13——导阀：
11—球阀+
一球阀；
-0型圈。
图5泄压/持压闽
CJ/T219—2005
CJ/T219—2005
进水方向
1一间体
一微型过滤器（紧紫靠在引出管道前端）；一阀座：
一阀杆，
阀盘，bzxZ.net
6—膜片：
弹资；
B--针阔！
9—导向套：
一阀盖：
11——吊环：
电密网：
—球阀，
一0型断。
图6水力电动控制阀
进水方向
微型过器（紧靠在引出管道前端）；阁虚；
一剐杆，
阀盘，
膜片！
弹簧，
球阀+
一止回网；
一压力表；
阀盖+
导向套：
-填料，
螺塞，
—开关支架：
—控制块：
一行程开关：
电磁阀；
止回两：
球阀：
O型圈，
图7水泵控制阀
CJ/T219—2005
CJ/T219-2005
阔体；
进水方向
微型过滤器（紧靠在引出管道前端）；阀座！
阔杆：
闽盘，
膜片，
弹簧+
针阀：
—球阔；
压力表；
导向套；
阀盖；
吊环；
压力表：
球阀：
导阔阀：
一球阀，
-0型图。
围8压差旁通平衡阀
