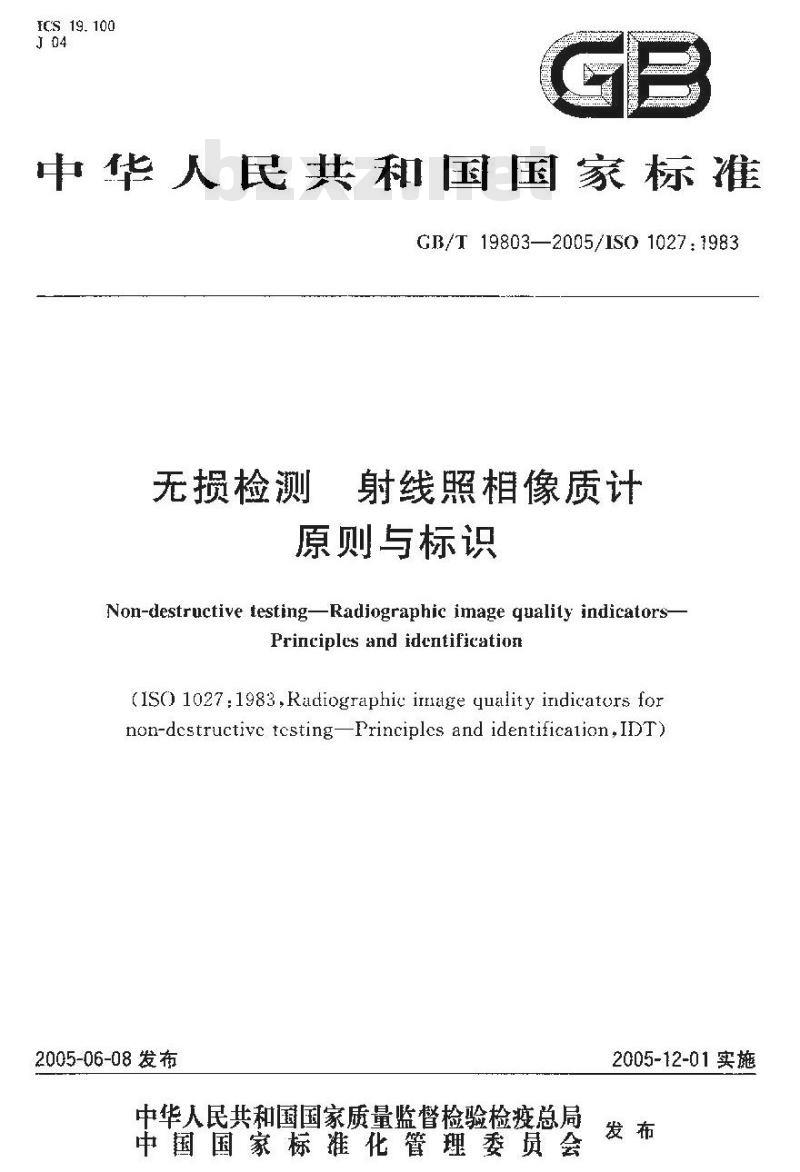

【国家标准(GB)】 无损检测 射线照相像质计 原则与标识

ICS 19. 100
中华人民共和国国家标准
GB/T 19803—2005/1S0 1027:1983无损检测
射线照相像质计
原则与标识
Non-destructive testing-Radjographic image guality indicatorsPrinciplcs and idcntification(ISO 1027:1983,Ractiographic inage quality indicators fornon-dcstructivc tcsting-Principles and identificalion,IDT)2005-06-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

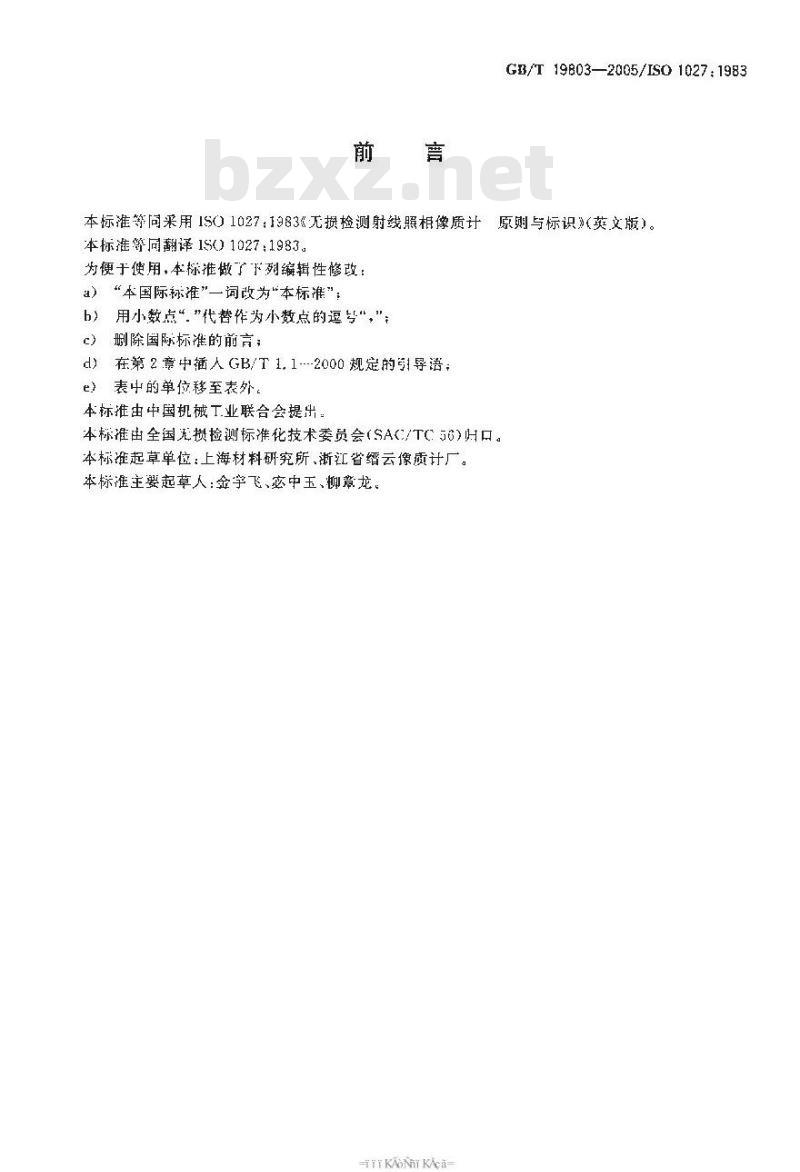

GB/T 19803—2005/ISO 1027:1983本标准等同采用1S01027：1983《无损检测射线照相像质计原则与标识》（英文版）。本标准等同翻译1S01027：1983。为便于使用，本标推做了下列编辑性修改：a）“本国际标准”一词改为\本标准”；b）用小数点“，”代替作为小数点的逗号“，\；删除国际标准的前言；
在第2章中循人GB/T1.1-2000规定的引导语：e）表中的单位移至表外。
本标推由中国机械工业联合会提出。本标准由全国无损检测标准化技术委员会（SA(/TC56)口。本标准起草单位：上海材料研究所，渐江省缙云像质计厂。本标准主要起草人：金字飞、宓中玉、柳意龙。TTKAONYKAca
GB/T19803—2005/IS01027:1983引

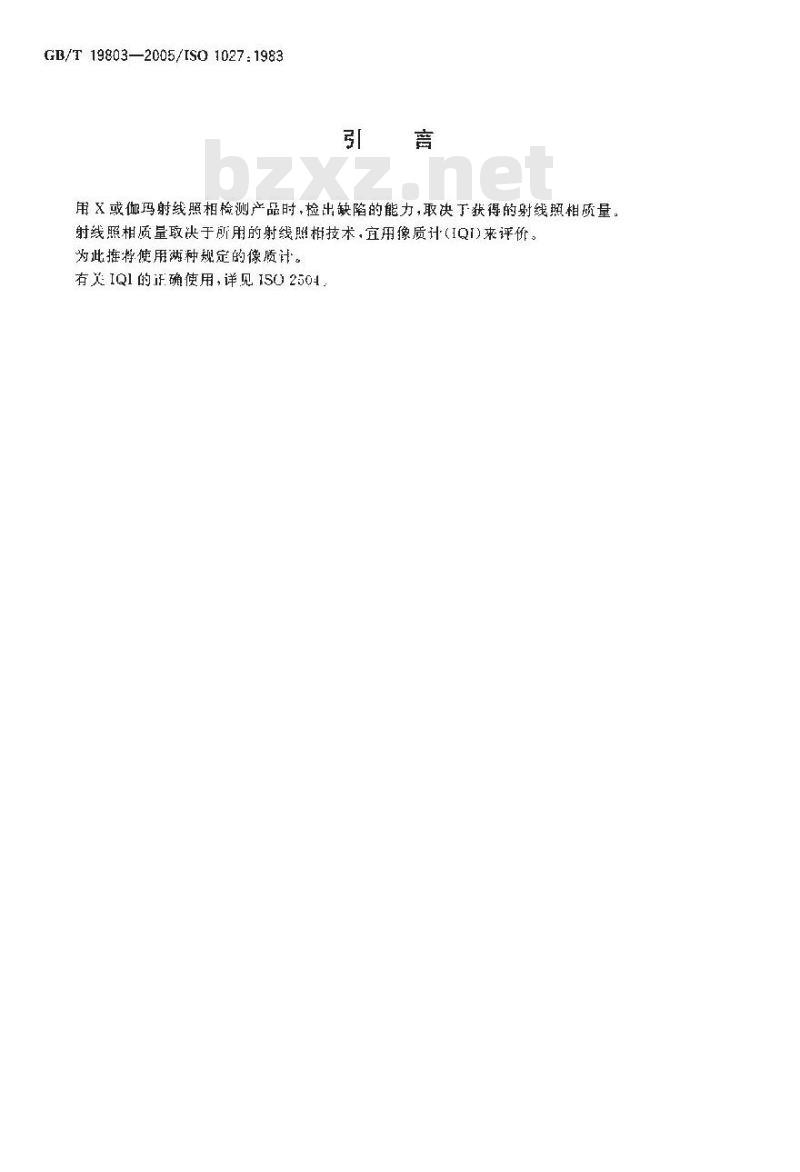

用X或伽射线照相检测产品时，捡出缺陷的能力，取决丁获得的射线照相质量。射线照相质量敢决于所用的射线照相技术·宜用像质计（IQI)来评价。为此推将使用满种规定的像质计。有美IQ1的证确使用，详见IS025041范围

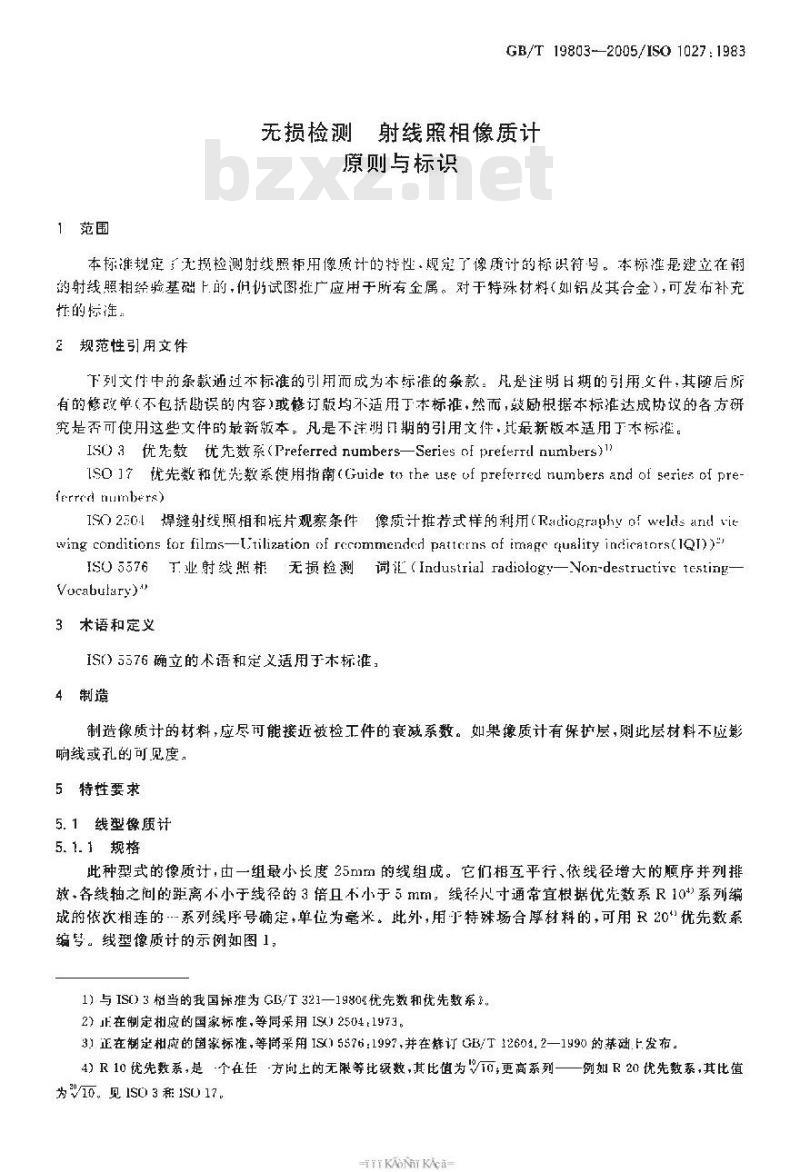

GB/T 19803--2005/ISO 1027:1983无损检测射线照相像质计
原则与标识
本标谁规现定了无损检测射线照柜用像质计的特性，规定了像质讨的标识符号。本标准是建立在的射线照相经验基础上的，但仍试图推广应用于所有金属。对于特殊材料（如铝及其合金），可发布补充性的标准
2规范性引用文件
下列文件中的条款通过本标准的引拥而成为本标谁的条款：凡是注明日期的引拥文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用下本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注明口期的引用文件，其最新版本适用丁本标准。Iso3优先数优先数系（Preferrednumbers—Seriesnfpreferrlnumbers)1)sO1？优先数和优先数系使用指南（Guidetotheuseofpreferrednumbersandof seriesofpreferred numbers)
IsO2ol焊缝射线照相和底片观察条件像质计推荐式样的利用（Ractiographynweldsuntlitwing conditions for films—-Utilization of rccommendecd pattcrns of imagc rquality incicators(iQi))\ISO5576工业射绒照相无损检测调（Industrialradiology—Non-destructive testingVocabulary)\
3术语和定义
IS）5576确立的本语和定义适用于本标准，4制造
制造像质计的材料，应尽可能接近被检工件的衰减系数。如果像质计有保护层，则此层材料不应影响线或孔的可见度。
5特性要求
5.1线型像质计
5.1.1规格
此种型式的像质计，由一组最小长度25mm的线组成。它们相互平行、依线径增大的顺序并列排+各线轴之问的距离不小于线径的3倍且不小于5mm，线径寸通常宜根据优先数系R10*系列编成的依次相连的系列线序号确定，单位为毫米。此外，用于特殊场合厚材料的，可用R20\优先数系编。线型像质计的示例如图1，
1)与IS03相当的我国标推为GB/T321—1980优先数和优先数系。2）正在制定相应的国家标难，等同采用ISU2504:1973。3]正在制定相应的国家标准，等尚采用IS() 5576:1997,并在订GB/T 12601,2—1990的基础上发布。4) R 10 优先数系,是 个在任-方尚上的无限等比级数,其比值为以T0,更高系列——例如R20优先数系，其比值
为10。见SO3租1SO17
TTKAONYKAca

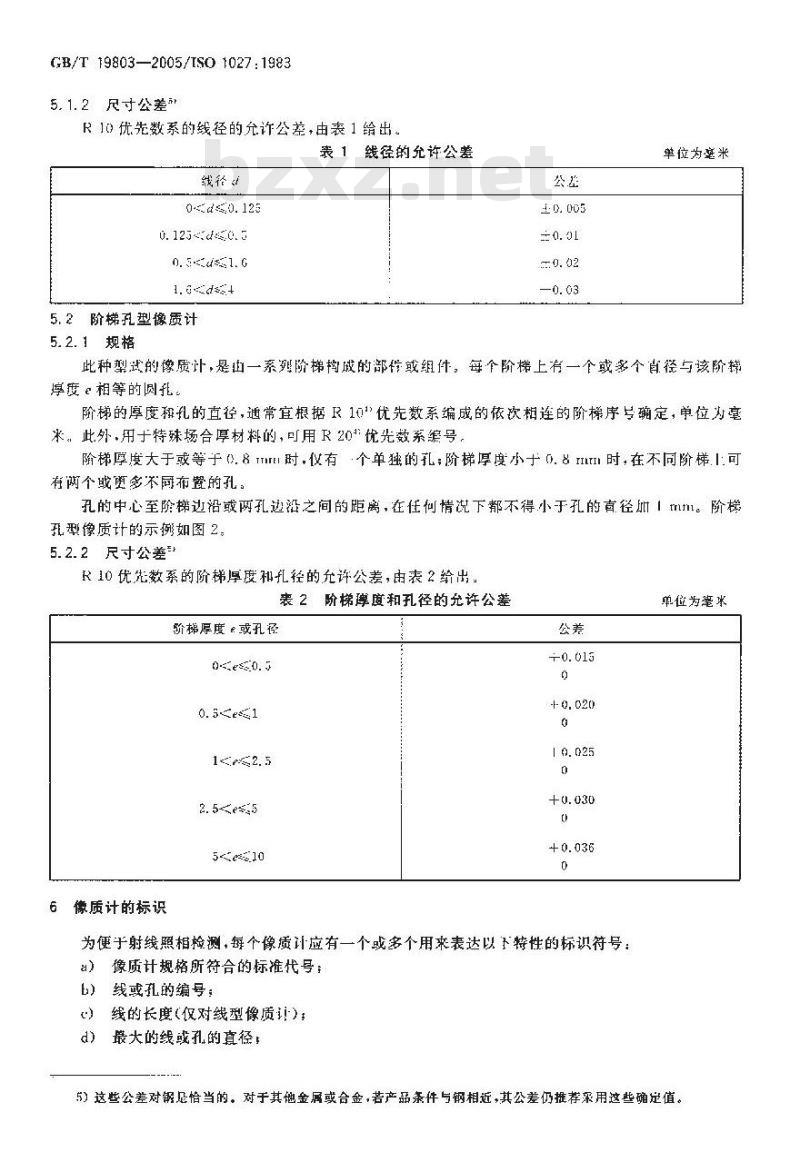

GB/T19803—2005/IS01027.19835.1.2尺寸公差*
R10优先数系的线径的允许公差，由表1给出。表1
线径的允许公差
0.d*0. 125
0.125d0.5
0. 4us1. 6
5.2阶梯孔型像质计
5.2.1规格
. 0. 02
单位为米
此种型试的像质计，是由一系阶梯构成的部件或组件。每个阶梯上有一个或多个直径与该阶梯厚度相等的圆孔。
阶梯的厚度释孔的直径，通常宜根据R10\优先数系编成的依次相连的阶梯序号确定，单位为毫米。此外，用于特殊场合厚材料的，可用R20#优先数系编号，阶梯厚度大于或等于(.8 TrEI 时,仪有个单独的孔;阶梯厚度小于(.8 IrI 时,在不向阶梯1:可有两个或更多不同布暨的孔：
孔的中心至阶梯边沿或两孔边沿之间的距离，在任何情说下都不得小于孔的直径加1 mm1。阶梯孔型像质计的示例如图2。
5.2.2尺寸公差
R10优先数系的阶梯厚度和孔径的充许公差，由表2给出。表 2阶梯厚度和孔径的允许公差阶棉厚度e或孔径
0-.es0. 5
像质计的标识
为便于射线照相检测,每个像质计应有一个或多个用来表达以下特性的标识符号，a）像质计规格所符合的标推代号：b)
线或孔的编号：
线的长度（仅对线型像质训）：d
最大的线或孔的真径
单位为笔水
5）这些公差对锅尽恰当的。对于其他金属或合金，若产品条件与钢相近，其公差仍推荐采用这些确定值。e)
来用的优先数系（R10或R20)；
制造像质计的材料。
线径。
线型橡质计示例
阶梯厚度。
注：阶梯可按上图所示方式,也可按下图所示方式排列。e3.2
注：每全阶梯的孔，宜按5.2要求钻制。e-0,5www.bzxz.net
图 2阶梯孔型橡质计示例
TTKAONIKAca-
GB/T 19803-2005/ISO 1027:1983单位为毫米
单位为难米
