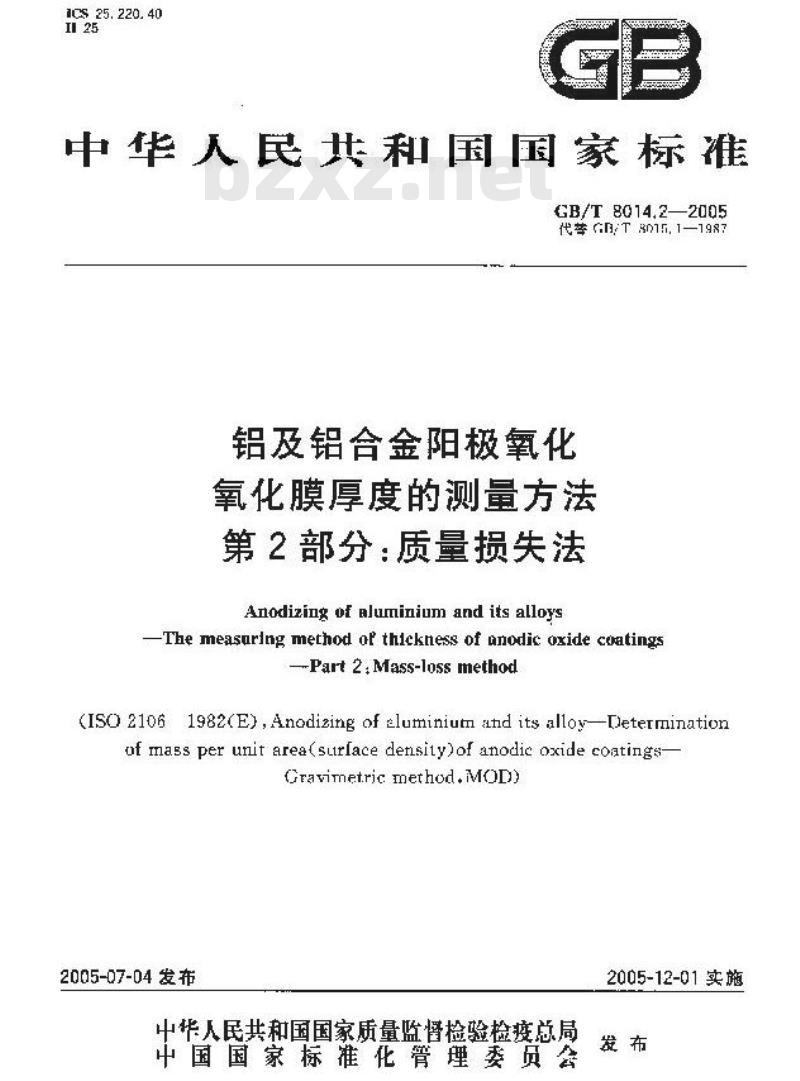

【国家标准(GB)】 铝及铝合金阳极氧化氧化膜厚度的测量方法 第2部分：质量损失法

ICS 25. 220. 40
中华人民共和国国家标准
GB/T8014.2—2005
代萃G/T 3015.1—1987
铝及铝合金阳极氧化
氧化膜厚度的测量方法
第2部分：质量损失法
Anodizing of aluminium and its alloysThe measuring method or thickness of anodic oxide coatings-Part 2;Mass-loss method
(ISO21061982(E),Anodizing of eluminium andits alloy-Determinationof mass per unit area(suirface density)of anodic oxide coatingsGravimetric method.MOD)
2005-07-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

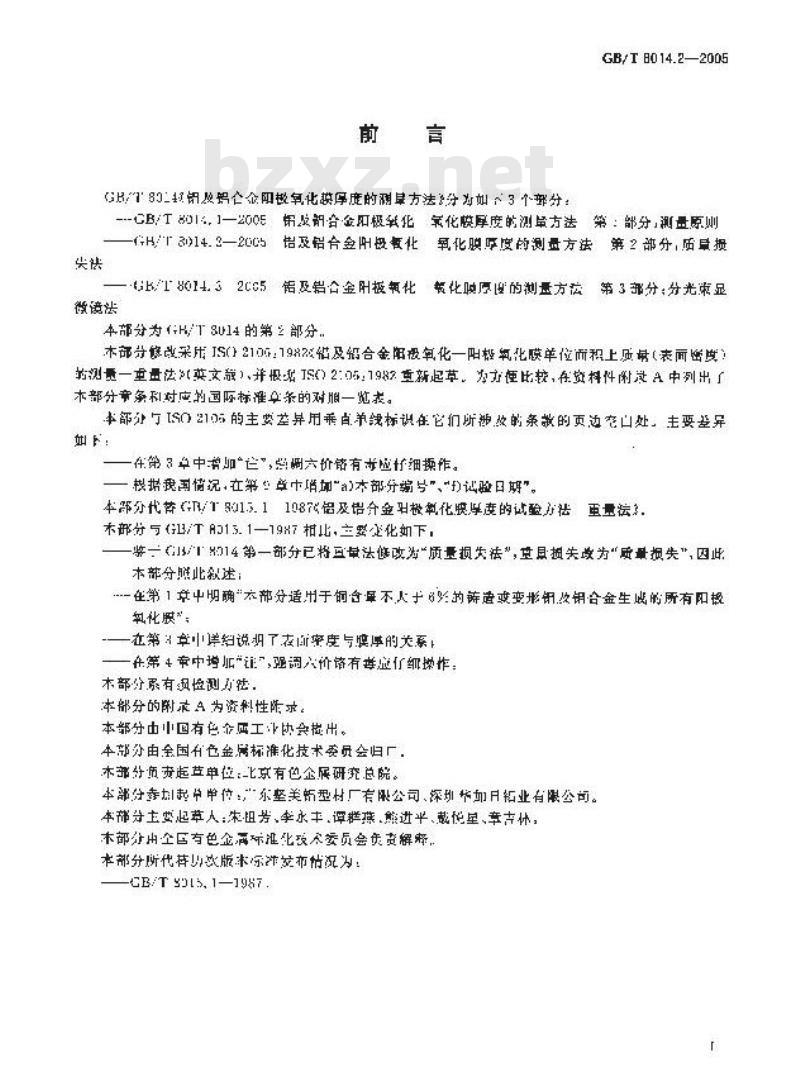

GB89二4铝及智仑金阳极氧化厚度的方法分为如3个部分：GB/T014.2—2005
-.-心B/T8014，1一200E发韵合金阳极载化案化模厚度的测章方法第：部分，测量原则—H/T3)14.3—2005：错及铝合金叫极权化氧化膜呼度的测量方法第2部分，质章损尖法
一·KT801+32C65铝及铛合金用极氧化帮化吨厚4的测量方法第3部分，分光束显微境法
本部为H/SU14的第部分.
本部分修改采用JS(）210：1982错及铅合金阳极氧化一阳极氧化膜单位而积上质册（表密度）款测量一重量法>英文载）并根S0)2:05，198%重新起草，为方便比较，在资料件谢放A中列出了木部分章象利对应的国际标准卓条的对服一览表。本部分宁IS0210%的主要差异用乘自单线标识在它们所谢收的条敬的更边窄凹处。主要差异如下：
在第3单中势如它“，总调六价铬有求应扩细操作。一根据我函情况，在第“章中增场\a)本部分编号\、\试验日期\。本部分代替/1801.3.11087铝及金极氧化膜厚度的试验方法重量法3.木部分号（13/TA513.1—19H7柑比，三婴定化如下，些一（J/MS14第一部分已将互量法修改为“质量损失法”量且摄失收为“质量损失\，因此本部分照此叙述：
“-在第1章中明确“太帮分适用于铜合晕不人于兴的铸造或变形.收钥合金生成的所有阳极氧化胺”；
一在第章中详短说期了在函率度与膜厚的关系一在第4章中塔加“准\，驱调八价有毒应们细操作：木部分有损检测力法。
本部分的附A为资料性除求。
本部分由中国有色全属工业协会出。本部分由全国有色金网标准化技术委员会归厂.本部页责起蓝单位北京有色企展研究总院。本部分毒加起中单位：“尔坚美暂型材厂有限公司、深功华加月拓业有限公司。本帮分主要起草人朱祖芳、李水丰，谭群蕉，煎进半、戴悦星、章吉林，本部分用全区有色金高环准化政尽委员会负责解释，本部分所代苷功改版末示泽发布情况为：CB/Ts315,1—1987

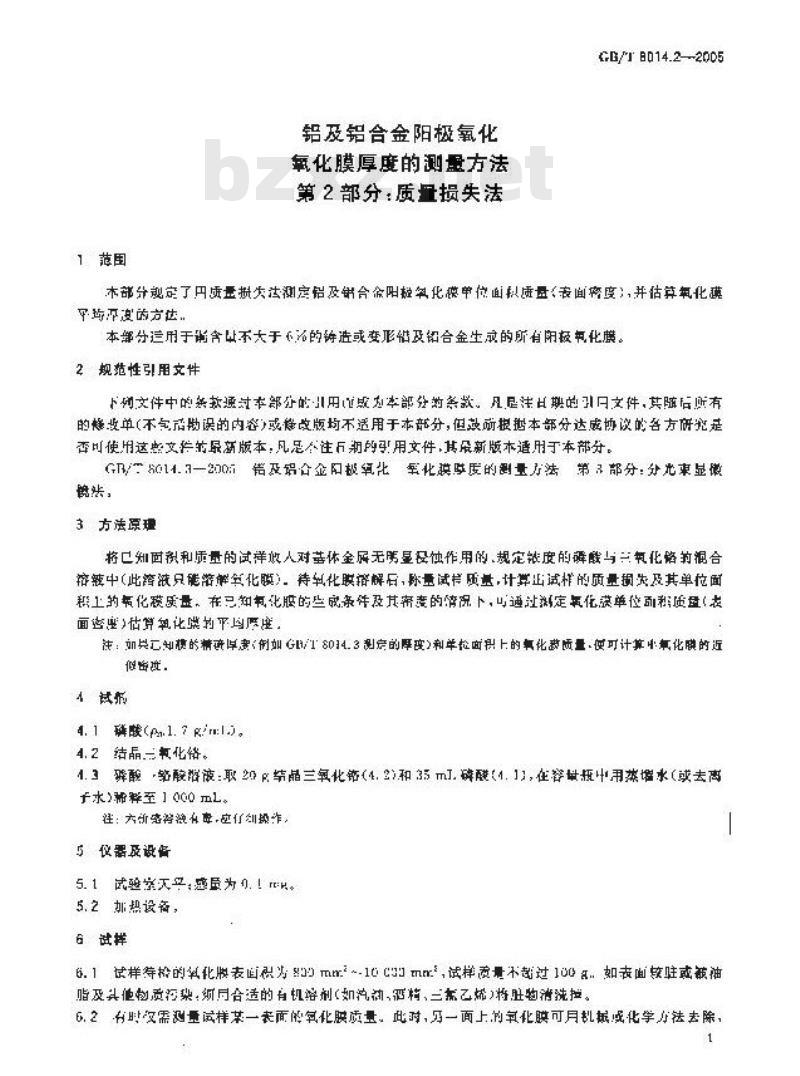

1范围
铅及铝合金阳极氧化
氧化膜厚度的测量方法
第2部分：质盘损失法
GB/TB14.2—-2005
本部分视定了巴质量抵失法测定铝及销合金阳粒氧化模单位面积质盘（表面离度），并估算氧化膜斯开的方法.
本部分造用于谢含盐不大于心%的铸造或变形错及铅合金生成的所有阴板氧化膜。2规范性引用文件
下列文件中的多款通过本部尔的小用成为本部处的条数。凡尽注期的引日文件，其随后所有的放单（不气活勘误的内容）或改版均不适用于本部分，但效前根搬本部分达成协议的各方商究是否可使用这些文片范最新版本：凡足个注万期的引用文件，其展新版本适用于本部分。G8014.日一200错及培合企旧极氧化至化膜联质的副量方法第分：分光东显微稳张，
3方法原理
将已知面积和质量的试详收人对体金展无星设蚀作用的.规定度的磷醛与三氧化格前润合窃链中（此踏只能游解全化膜）。待轧化联搭解后，陈量试样质量，计算正试样的质量损失及其单忙面积工的有化获质量，在己知氧化股的些成条件及其案衰的情况下，通过定氧化获单位列利质量（表面密估算化需的国原
法：如与己却模的精迹卓患例如G1/18014.3测定的厚度>单检面识上的氧化敢质量·使可计算氧化膜的近宦伴.
4试报
4. 1 磷(pm1. 7 R/m:1.)。
4.2结品二直化铬。
4.3磷酸等酸潜液：取20g结晶三氧化铭（4.2)和35mJ.磷酸（4.1)，在容盐瓶中用蒸增水（或去离水带群至1000。
注：六所客将稳有序应行创换作5仪器及设备
5.1试验穿天平，感量为.！。
5.2加热设备，
6试样
6.1试样特检的氧化版表面积为mm-1心mm试样质量不起过10，如表面较驻或额袖脂及县也划资染：须同告适的有规落剂（如动，适精、三东子烯）将肚购清洗拉。6.2有时没需测量试样苯一表面的氧化肤质量。此对，乃一面上的式化膜可月机据或化学方祛去除，1

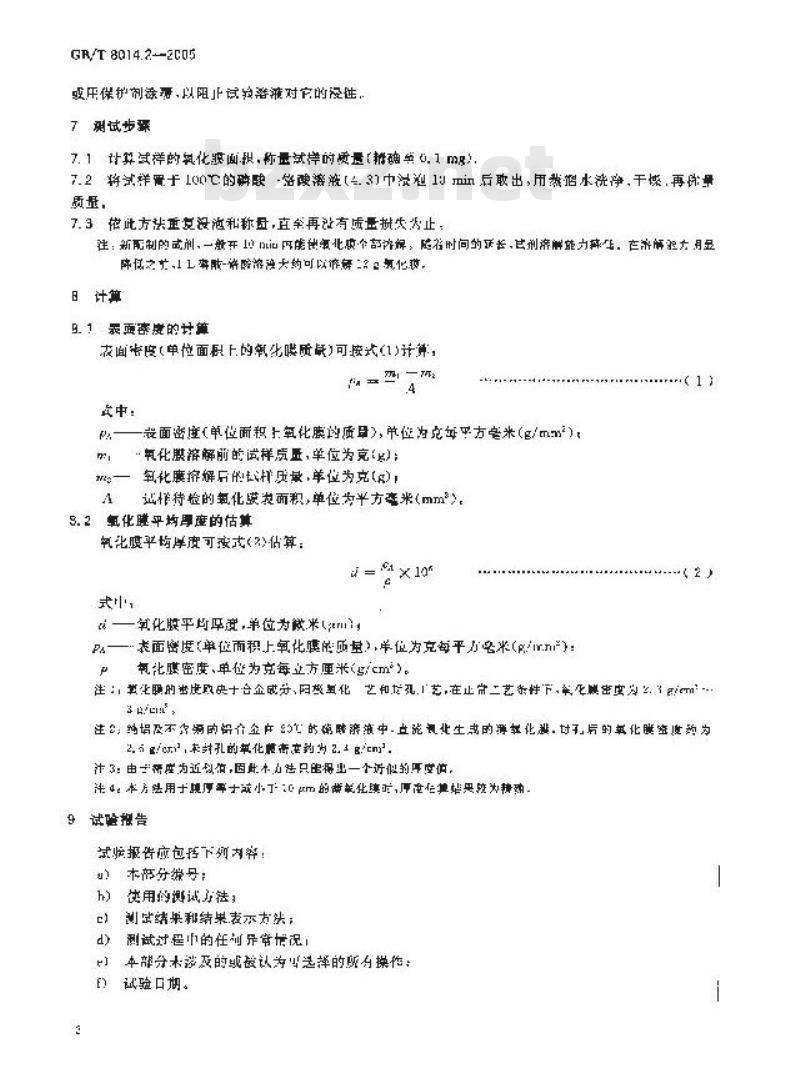

GR,/T 8014.2--2C05
或压保护剂途要，以阻止试验落流对它的没性.7测试步票
7.1计算试样的氧化面积，称量试样时质量（确心.1）7.2将试样胃于100℃的磷晚-落酸落液（=.3中浓泡1min后取出，用然招水洗净，干燃.再件量质量，
7.3做此方法重复没范和称母，直举再过有质量批失为止：注：新配制的式剂，一般开 mi内能他氧北质个却济解，随名时问的长,甘剂许解能力球，将解狂大月显降低之,1奔脏-许除落泌大约可以作舞二2点化获，日计算
9. 1表面变度的计算免费标准bzxz.net
表面度（单位面职上的氧化质量)可按式（1)并钟.4
式中：
裁面密度（单位面积上氧化膜均质)，单位为克每平方会米（g/mm）。.氧化膜溶解前的试样质量，单位为克(g)；氧化磨济解后的样压录，单位为克(g)证作待检的氧化获浓而积，单位为半方牵米（mm）。9.2氧化睡平均厚產的估算
氧化腹平均厚度可按式(2)估算：= × 1gr
α——氧化膜平均库疫，单位为微米m，Pa——本面密度（单位而积上氧化膜能量），单位为克每平力必米（p/m.n）：p
氧化膜密度，单位为京每立方厘米（g/cm2)。(1)
注，基化的密度段央十合企成分、阳数氢化“艺和孔.1艺，在止带二艺条性下，载化膜出度之./m3
注，约及不源的金的确酵济液中，能复北生患的漂轻化悲，过于后的氧化膜空使约为2./c未封孔的单化费害产药为2，Rn汁3：由三希度为近以估，因此本心法只患得出一小近似的再值，法4。本方送用于现厚耳十战小了心的带单化镇时，原世单些较静确9、试验推告
试临报告应包括下列内穿：
\）本帝分继号：
h）快用的测试方法；
测结果和结果表示方法；
d）试过程的任异常情况！
本部分木涉及的或被认为叫送择的所操作：E）试验口期。

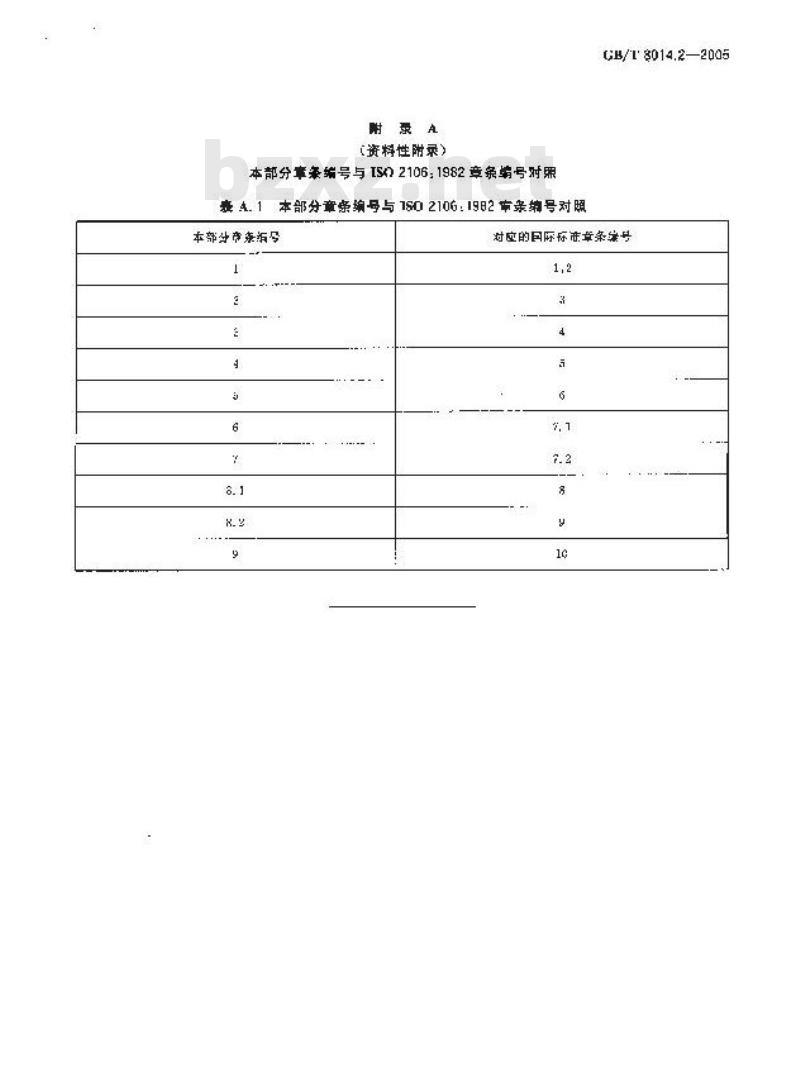

附录A
(资料性附录）
本部分率条编号与IS2106：1982章条编号对照表 4.1本部分章条编号与1S0 2106:19日2市条编号对照本部计帝东拓号
GB/8014.2—2005
对应的目际你商章案综号
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
